ребят подскажите схемочку зумера

[Me1]

баззер это транскрипция, как правило чёрная хренька, внутри представляющая из себя пьезик, 2 транзистора и кучку обвеса.

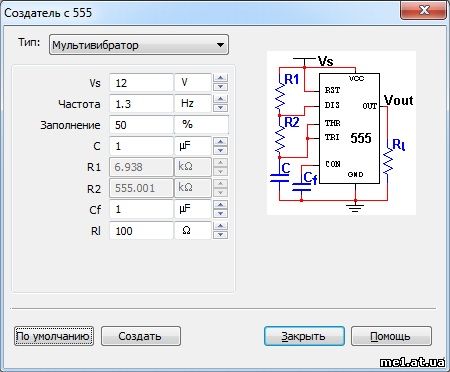

Резисторы подбирал мультисим, там есть визард для типовых схем



[Melichron]

Влезу) Баззер это зуммер, т.е. фактически всё что тарахтит, пищит и издаёт непотребные звуки, думаю разница между ним и динамиком теперь ясна.

Резисторы выбираются исходя из максимально-минимально допустимых токов таймера и в зависимости от необходимой частоты. На ВИ1 (555) для одного резистора (выход меандр) зависимость Т=1.4RC, для двух (можно менять скважность) T=(R1+2R2)C.



[Jonhson]

Резисторы подбирал мультисим, там есть визард для типовых схем

Ээээ, в чем их подбирать, я думаю не суть важно? Мне не понятно, что было задано во входных условиях?
Резисторы дают в сумме частоту и задают время высокого/низкого уровня на таймере...
По моим прикидкам там получается порядка 1,2 Гц частота, примерно равные интервалы....
Что было входным условием для расчета пищалки?



[Melichron]

Задумывалось как я понимаю - 210Hz первая, 2.5Hz вторая, только схема не верна, не хватает диода.



[Me1]



[Melichron]

Совершенно верно, что-то я совсем не то посчитал.



[cheeks]

210Hz первая

маловато будет



[Shtraus]

маловато будет

+1

Вообще-то у многих пьезиков есть "язычок" для обратной связи - и на 1-2 транзюках делается собственно генератор в резонанс - будет макс. громкость.
А его уже по питанию можно "дрочить" внешним прерывателем в доли-единицы герца.



[Jonhson]

Спасибо, исчерпывающе...



ЗЫ: Интересно, ТС кто-то сдалал таки устройство?



[kisslotnik]

сегодня попробую!
а куда собсно подключать сам зумер!? и где + и минус у схемы?



ребят подскажите купил 555 тока советского происхождения продавец сказал там ноги просто подругому! где найти подписанные ноги токо так чтоб понятно было! плиз



[tifo]

ребят подскажите купил 555 тока советского происхождения продавец сказал там ноги просто подругому! где найти подписанные ноги токо так чтоб понятно было! плиз

хз, я б після такого взагалі б на цю тему забив
але як завжди якийсь добрий дядько загуглить за ледащого



[kisslotnik]

короче я загуглил и ничего не работает! схема фуфло!!! всем спасибо!



[Me1]

заблудиться в пяти деталях - талант.



[goa461]

проще купи китайскую хрень, вставляется в лампу заднего хода. лампа и пищалка.



[В.А.]

короче я загуглил и ничего не работает! схема фуфло!!! всем спасибо!

Шоб работало за эти деньги, нужно купить китайский дверной радиозвонок, еще и мелодии сможешь выбирать и лампочки мигают....



[kisslotnik]

не заблудился сделал все качественно и окуратно! разве что тока если чтото с ногами не то хотя скачал даташит именно на эту микруху! если ктото кинет чтоб убедиться буду рад! 555 тока советская



[roker]

Мда, если руки из задницы, то никакая схема это не исправит. А что мешало, блеать, найти импортную микросхему? Грудная жаба, которая удавила за 50 копеек разницы, или лень пройти в следующий магазин?



[Shtraus]

не заблудился сделал все качественно и окуратно! разве что тока если чтото с ногами не то хотя скачал даташит именно на эту микруху! если ктото кинет чтоб убедиться буду рад! 555 тока советская

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

але як завжди якийсь добрий дядько загуглить за ледащого



[Reset]

не заблудился сделал все качественно и окуратно! разве что тока если чтото с ногами не то хотя скачал даташит именно на эту микруху! если ктото кинет чтоб убедиться буду рад! 555 тока советская

Просто забей - не твоё это.

Мда, если руки из задницы, то никакая схема это не исправит. А что мешало, блеать, найти импортную микросхему? Грудная жаба, которая удавила за 50 копеек разницы, или лень пройти в следующий магазин?

Вот после приведенного ниже - я бы с руками это не связывал ни как.

сегодня попробую!
а куда собсно подключать сам зумер!? и где + и минус у схемы?



ребят подскажите купил 555 тока советского происхождения продавец сказал там ноги просто подругому! где найти подписанные ноги токо так чтоб понятно было! плиз



[roker]

По факту видно жгучее желание ТСа обвешать тачку свистелками-перделками (это далеко ж не первая подобная тема) при полном отсутствии желания работать руками ("ребят, спаяйте мне схему за 10 копеек!!") и отсутсвии моцка:

а куда собсно подключать сам зумер!? и где + и минус у схемы?

короче я загуглил и ничего не работает! схема фуфло!!!

Добрым дядькам рисующим схемы и гуглящим за ледащого предлагаю расслабиться. Не в коня корм. Уверен на 99% он из того что спрашивал не собрал нихера, а если и собрал то оно не работет/работает херово.
