Печатная плата (нарисовать)

[Jonhson]

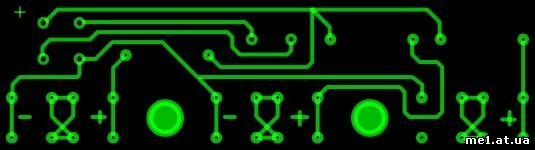

Дорожки тонковаты ;-) Под выводы СД - имхо, полигон лучше был бы, чуть тепло заодно отведет.. .



[Me1]

0.5 тонковаты ?
Тепло там неоткуда отводить, под разъём, разве что, можно чуть больше пятаки сделать, при плохой пайке такое может проводами перекосить и оторвать.



[C-Max]

Спринт шестой

Сптинт Лайоут? я в него заглядывал, но давно, не показался. А если именно из схемы, SMDшка и в том варианте в котором китайцы берут для серии?



[Me1]

Сптинт Лайоут? я в него заглядывал, но давно, не показался. А если именно из схемы, SMDшка и в том варианте в котором китайцы берут для серии?

Малость потерял нить разговора, кто показался, что из схемы? SMD? Китайцы что берут для серии? Если последнее о формате фалов, в которых принимают платы для изготовления, то их переводят в гербер, формат для собственно станков.



[s67]

народ, вы че, совсем тю-тю? за такое время , на единичной плате давно можно было лаком для ногтей нарисовать все это от руки, протравить, просверлить и спаять?? попутно еще и завустить, прикрутить и испытать! не? резак в руки, хлорное железо, изолента(скотч) и все такое прочее? технологию обьяснить ?



[Me1]

А поговорить? Понятно что местные бы на месте из макетки за пол часа всё скрутили, тут половина тем так решается, но нас то там нет.



[C-Max]

Малость потерял нить разговора, кто показался, что из схемы? SMD? Китайцы что берут для серии? Если последнее о формате фалов, в которых принимают платы для изготовления, то их переводят в гербер, формат для собственно станков.

P-Cad был общепринятым, мощней него на тот момент ничего не было. Осмысленно делать плату надо из схемы, рисовать патерны или брать библиотечные итд. Так вот интересуюсь, что пришло аналогичное на замену ему? Или если кто знает, верно ли то что P-CAD ушел в AutoCAD и с теми же возможностями?



[Me1]

P-CAD ушел в AutoCAD

P-CAD стал Altium

с теми же возможностями



[C-Max]

P-CAD стал Altium

ну вот

Т.е ты допускаешь, что я думаю что МП38 и Д9 там еще есть?



[roker]

Там нет ничего. Библиотеки качаются с инета. Хочешь современные элементы, хочешь, МП-38, да хоть лампы.



[C-Max]

Хочешь современные элементы, хочешь, МП-38, да хоть лампы.

Спсб, я сообразительный



[Jonhson]

0.5 тонковаты ?

Да. Ты не забывай, что это все будет делаться ЛУТом или чем-то похожим, на коленке, человеком, который не спец в этом деле...



[beerofeel]

Большое спасибо Me1 за помощь, всё сделал, работает.



[Koc]

Малость потерял нить разговора, кто показался, что из схемы? SMD? Китайцы что берут для серии? Если последнее о формате фалов, в которых принимают платы для изготовления, то их переводят в гербер, формат для собственно станков.

Нужна помощь перевести файлы в формат гербер



[_pasha]

Нужна помощь перевести файлы в формат гербер

в чем сделано?



[tifo]

Да ніби все експортує в гербер. Хоча що до спрінту не впевнений, дуже давно фігню не розводив, а відповідно й ним не користувався.

Зараз іглом переважно користуюсь, останні роки він дуууже підріс та реально супер зручним став.



[Koc]

в чем сделано?

*.dip



[tifo]

Пфф, так в чому проблема? Файл - експорт - гербер/нцдріл



[Koc]

Пфф, так в чому проблема? Файл - експорт - гербер/нцдріл

скачал freе версию посмотреть что и как и делаю экспорт типо

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

и потом загружаю в онлайн гербер вьювер а там что то не попохоже на плату а сверловка сдвинута вниз



[Me1]

на предыдущей странице схема неправильная, кому надо - стучите, поищу.
