Нужны два блока питания для часов 60Гц,110-115вольт,10Ватт

[Me1]

в районе 10Вт и меньше, как и советские на моторчиках



[CepDILLETO]

А какую мощу потребляют эти часы?

Примерно до 10 Вт, с запасом.
Я в этом вопросе немного разбирался.
В принципе можно найти готовое решение у любителей астрономии.



[Me1]

можно найти готовое решение у любителей астрономии.

?

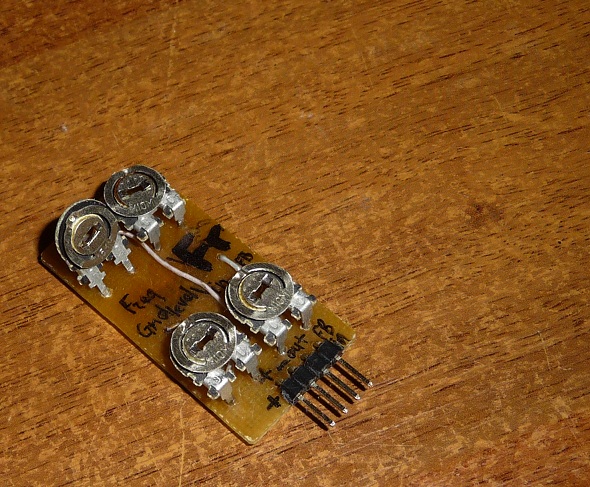

Я импульсник на борде модулировал, работало, но с нормальным генератором так и не сделал, был простенький на четырёх ОУ, три собственно синус, четвёртый для отвязки и завода обратной связи с выхода. Делалось по фану, просто давно не доставало простенького синуса отдельной платой, а тут и поигрался и вроде не просто время потратил
Это конечно лучше того что в интернете на 555, но точности для часов даже так маловато.



[Гість 103546]

На IR2153 IRF830 по полумостовой схеме получается среднеквадратичных 160В. Поставить дроссель на выходе, чтоб и напряжение понизить немного и ближе к синусу.
Я нак делал для вентилятора ДВО1-400.
Если надо больше точности частоты, добавить отдельный кварцованый ген, но я бы забил. Совковые будильники каждый день подводили на пару минут



[Me1]

...
53 обычная шимка с дэфтаймом. Синуса ну вот никак с неё не выйдет. Тут о вопрос о синхронных двигателях которые крутят пропорционально частоте в сети.
И зачем я на это ответил?

160В

спалит 110вольтный двигатель



[Гість 103546]

Какая шимка?? это драйвер со встроеным таймером555.
160 никто и не предлагает подавать. И 160 это среднеквадратичное от меандра на выходе, если его пилить до синуса, то меньше 110 останется.
Опять же -115 вольтовый вентилятор не перегорает почему-то....С1R4 под 60Гц пересчитать.



[Me1]

его пилить до синуса

как?



[dvs4tgasoline]

как?

Можно зарезать фронта для двигателя фильтрами, но я люто недогоняю ЗАЧЕМ

Где прамикракантролирблиадЪ?(С)



[Гість 103546]

как?

НЧ фильтром, обычно хватало дросселя.

Как вариант....



[Me1]

Ох, ёб.



[dmb97]

НЧ фильтром, обычно хватало дросселя.

Как вариант....

Это ж на часы. генератор на кварце обязателен.

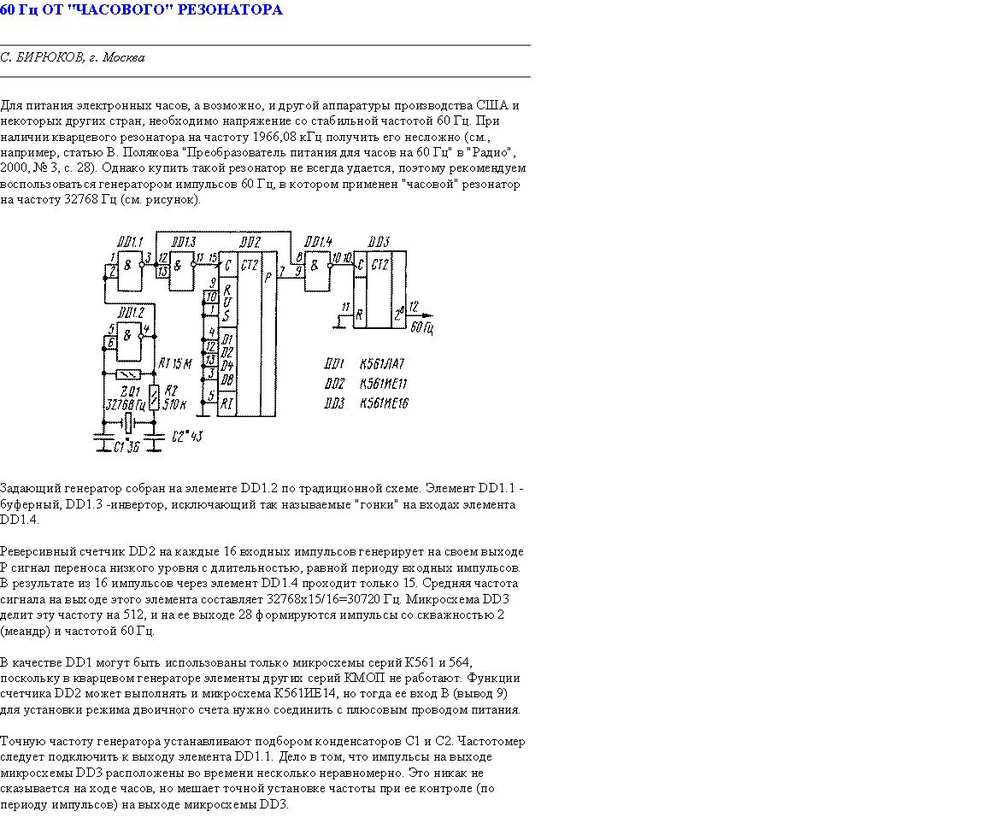

А может подобное?
https://www.kharkovforum.com/attachment.php?attachmentid=11599106&stc=1&d=1462618313



[Shtraus]

И зачем я на это ответил?

НЧ фильтром, обычно хватало дросселя.

Жуть



[Гість 103546]

А может подобное?

Где такой кварц искать?



[dmb97]

Где такой кварц искать?

Бери кварц какой есть и соображай делитель чтобы вышло 60.
https://www.kharkovforum.com/attachment.php?attachmentid=11601125&stc=1&d=1462719228



[Gasser]

Как вариант....

Делал этот ужос однажды ...Очень капризный в настройке , но когда настроить всетаки удалось - греется Q1, какие-то вечные проблемы с полумостовым выходом-то режет синус,то нет...Не советую к повторению.

Мне знакомый программист на Атмега 8 и простейшем ЦАП R-2R запилил генератор синуса , да ище выбор джампером 50\60Гц сделал.
Всё,кварцованная частота + любой УНЧ с зарезанной ВЧ на выход = новая жизнь старых часиков!

Бери кварц какой есть и соображай делитель чтобы вышло 60.
https://www.kharkovforum.com/attachment.php?attachmentid=11601125&stc=1&d=1462719228

Здесь на выходе "меандр". Синхронный движок часиков на нём не работает.



[Me1]

Атмега 8

EG8010

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

Правда надо посмотреть более подробно, некоторые родственники ходят по частоте если выход прыгает.
