Управление скоростью вращения вентилятора (3-pin) с помощью ШИМ

[G-E-K]

ппц

Ну подскажите где? И как? Может так считать вообще нельзя?
Сори, уровень знаний у меня ниже плинтуса, но оч хочется разобраться
Ну киньтесь ссылкой в крайнем случае...

эээ, а что ты считал?

Считал так, есть нагрузка 30 Ом, есть ШИМ 25кГц, Duty Cycle которого от 20 да 100%.

Для первого случая
VIN =12V=питанию
VOUT =11V, напряжение на вентиляторе когда мамка подает ШИМ с Duty Cycle около 100%.
IOUT ~0,35A=11/30

Получилось отакэ
Переглянути вкладення 7579656

Для второго случая
VIN =12V=питанию
VOUT =5V, напряжение на вентиляторе когда мамка подает ШИМ с Duty Cycle около 50%.
IOUT ~0,14A=5/30
Получилось отакэ
Переглянути вкладення 7579657

Это все не правильно?



[arek]

Вот окончательный и рабочий вариант

Тільки зареєстровані користувачі бачать весь контент у цьому розділі

ссылка уже не действительна... схемы не осталось ни у кого случайно?



[Reset]

ссылка уже не действительна... схемы не осталось ни у кого случайно?

Он эту собирал

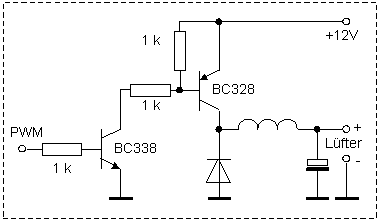

https://***********/t/856828_e998fd4a.jpg
Просто номиналами потом игрался.
Диод, естественно, переставить по другую сторону от дросселя, у него в схеме ошибка.

P.S. Выборэлементной базы не поддерживаю и Вам не советую. Бессмысленно и беспощадно! Транзисторы по дешевле берите, чем указанные там. Диод тоже Д226 искать не обязательно.



[arek]

P.S. Выборэлементной базы не поддерживаю и Вам не советую. Бессмысленно и беспощадно! Транзисторы по дешевле берите, чем указанные там. Диод тоже Д226 искать не обязательно.

я так понял, что можно по этой схеме собирать?

дроссель 450мкГн
конденсатор 22 мкФ
диод FR107 - в теме упоминался FR101, но говорят, что таких сейчас нет



[Reset]

я так понял, что можно по этой схеме собирать?

дроссель 450мкГн
конденсатор 22 мкФ
диод FR107 - в теме упоминался FR101, но говорят, что таких сейчас нет

И снова с начала...
Какой ток потребления вентилятора на максимальных оборотах?



[arek]

И снова с начала...
Какой ток потребления вентилятора на максимальных оборотах?

0.2A



[roker]

Вместо ВС328 ставь IRLML6402, диод SS24.



[Alex-М]

будет работать. диод шотки несомненно лучше.



[bclogin]

Он эту собирал
https://***********/t/856828_e998fd4a.jpg
Просто номиналами потом игрался.
Диод, естественно, переставить по другую сторону от дросселя, у него в схеме ошибка.

O, спасибо! А то я собственную схему потерял

P.S. Выборэлементной базы не поддерживаю и Вам не советую. Бессмысленно и беспощадно! Транзисторы по дешевле берите, чем указанные там. Диод тоже Д226 искать не обязательно.

Я его слепила из того что было (с)
Но, в итоге, работало великолепно - после настройки БИОС кулер плавно менял скорость от 900 до 1800 об/мин

P.S. Д226 еще тогда заменил на FR107



[CoolPixel]

подскажите, если 4pin вентилятору с pwm подать напряжение 12в, т.е. задействовать только первые 2 контакта pin, на каких оборотах будет крутиться вентилятор? если у него в параметрах написано 700-1500 оборотов.



[Nickie]

подскажите, если 4pin вентилятору с pwm подать напряжение 12в, т.е. задействовать только первые 2 контакта pin, на каких оборотах будет крутиться вентилятор? если у него в параметрах написано 700-1500 оборотов.

на максимальных, т.е. 1500
