Управление скоростью вращения вентилятора (3-pin) с помощью ШИМ

[ESS]

Ёптить тарахтить... А в нагрузке у него мотора нету??? Или у тебя есть вечные конденсаторы, которые раз зарядил и он не разряжается в нагрузку?? Задари один!!!!!!!!!!!11

Конечно есть. Даже электролит на 100 мкФ будет в данном случае будет почти вечным.



[MoToP]

На куй ты транзюки в линейный режим загнал? Шоб лучше грелись?
Не парь мозг. му нужен преобразователь уровня для ШИМ - 5В ШИМ превратить в 12В ШИМ.

Дык, не работает моторчик-то с таким ШИМом! А в линейном режиме проще перевести полный диапазон ШИМ в диапазон напряжений кулера. Ниже 7 вольт ведь смысла нету подавать - стоять будет.
И от чего там греться!? Пол ватта - максимум!



[Гість 3253]

Дык, не работает моторчик-то с таким ШИМом! А в линейном режиме проще перевести полный диапазон ШИМ в диапазон напряжений кулера. Ниже 7 вольт ведь смысла нету подавать - стоять будет.

Так теряется вообще смысл использования именно ШИМа Нафик он тогда нужен, если на выходе линейный каскад?

И что значит - не работает? Он что, уже успел опробовать предложеные схемы и отписаться?
Работает там всё заебательски. Только старт должен происходить не менее, чем с 75-80% питающего - иначе может не завестись вентилятор. Ну это материнка знает, в нем для этого тахометр есть.

Короче - всё нормально с шимом. Нормально сделать - нормально будет работать.

Конечно есть. Даже электролит на 100 мкФ будет в данном случае будет почти вечным.

Щазз... На 2 дырчка вентилятора его хватит, твоего электролита. Моторчик кушает нормально... не знаю какой у него, но 200-250мА - как с куста.



[ESS]

Щазз... На 2 дырчка вентилятора его хватит, твоего электролита. Моторчик кушает нормально... не знаю какой у него, но 200-250мА - как с куста.

Так там частота минимум килогерцы. Если использовать нормальный ключ, то конденсатор будет заряжаться достаточно большим током, а разряжаться через 250мА. ИМХО, там будет 11-12В постоянки на выходе.



[MoToP]

Если использовать нормальный ключ, то конденсатор будет заряжаться достаточно большим током, а разряжаться через 250мА. ИМХО, там будет 11-12В постоянки на выходе.

+1
Чтобы нормально регулировалось, нужна и катушка, и конденсатор. И не просто какие попало, а правильно подобранные исходя из частоты и тока нагрузки.
А чтобы избежать этого гемора, я и предложил простой и обычный линейный регулятор.

P.S. Импульсным напряжением питать кулер нельзя - это сбивает работу таходатчика, и материнка неправильно считает обороты.
250 ма многовато, на вентиляторе от блока питания компа написано около 0,12А.



[ESS]

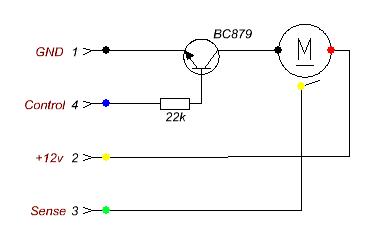

Есть еще такой вариант:

Не пробовал, но на вид вполне работоспособная схема, если сильно не нагружать.



[Гість 3253]

Так там частота минимум килогерцы. Если использовать нормальный ключ, то конденсатор будет заряжаться достаточно большим током, а разряжаться через 250мА. ИМХО, там будет 11-12В постоянки на выходе.

Я точно знаю, что это не так, но спорить не буду - надоело

+1
Чтобы нормально регулировалось, нужна и катушка, и конденсатор. И не просто какие попало, а правильно подобранные исходя из частоты и тока нагрузки.
А чтобы избежать этого гемора, я и предложил простой и обычный линейный регулятор.

P.S. Импульсным напряжением питать кулер нельзя - это сбивает работу таходатчика, и материнка неправильно считает обороты.
На вентиляторе от блока питания написано 0,12А.

а) Ни чего оно не сбивает. Можешь покрутить вентилятор (или сильно подуть в него) вообще без питания и узреть тестером напряжение, которое генерирует тахометр. Ибо он там - тахогенератор и ему питание не нужно вообще, да и клал он на то - импульсное оно, или нет.
И это тем более не повод загонять ключ в линейный режим Постоянка получится на интеграторе. Ключ должен работать в импульсном режиме.

Есть еще такой вариант:

Не пробовал, но на вид вполне работоспособная схема, если сильно не нагружать.

И шо это?



[MoToP]

....на вид вполне работоспособная схема, если сильно не нагружать.

Нагрузка ни при чем, так как транзистор работает в ключевом режиме. А как понравятся материнке импульсы на "Sence"?

Постоянка получится на интеграторе.

Одного кондера для интегратора явно недостаточно. Нужен еще хотя бы резистор. Ключ на его роль не подходит.



[ESS]

Нагрузка ни при чем, так как транзистор работает в ключевом режиме.

1А - это не так много, если брать с запасом, т.к. кулеры могут потреблять большой ток при запуске, да и в нормальном режиме многие потребляют от 0.5А и выше.

А как понравятся материнке импульсы на "Sence"?

Да кто ж его знает.
Вообще нужно сломать 4-pin кулер, и посмотреть, что стоит там.

И шо это?

Это схема. Кэп.



[amist]

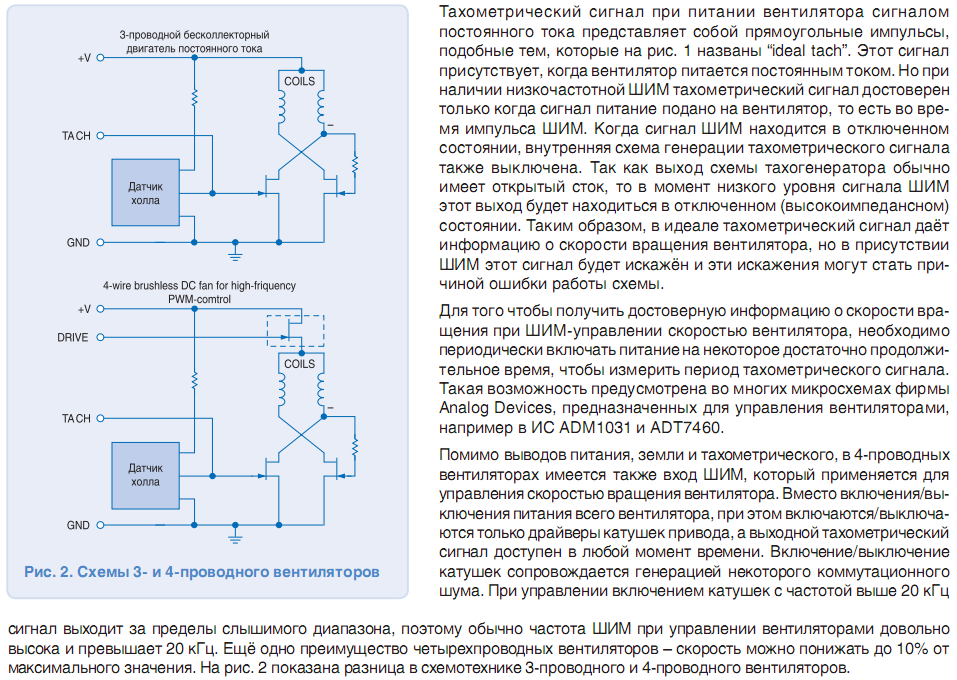

Не все так просто, оказывается в 4-х пиновых кулерах раздельная схема питания датчика Холла и силовых обмоток и специальный драйвер на материнке - поэтому им одного полевика хватает, включенного последовательно с силовыми обмотками .

Поэтому для 3-х пиновых кулеров, лучше применить полную схему преобразователя с понижением напряжения - будет меньше помех и проблем.



[bclogin]

А в линейном режиме проще перевести полный диапазон ШИМ в диапазон напряжений кулера.

Собственно, я тоже так думаю ... и хрен с ним нагревом

Подобное уже пробовал, но без диода, конденсатора и дросселя. Разве их присутствие (номиналы?) поможет снизить минимальное напряжение на кулере (до 7В) при сохранении максимального (12В)?



[Гість 3253]

Это схема. Кэп.

Правда??



[amist]

Собственно, я тоже так думаю ... и хрен с ним нагревом

Подобное уже пробовал, но без диода, конденсатора и дросселя. Разве их присутствие (номиналы?) поможет снизить минимальное напряжение на кулере (до 7В) при сохранении максимального (12В)?

Похоже, вы взялись не за своё дело. Вам уже советовал sergeyev792:

то, что ТС нужно, это чопперный преобразователь ил step-down converter или buck converter - вот примерную схему и гуглите

И я Вам посоветую тоже самое, только русский перевод step-down converter или buck converter - импульсный преобразователь с понижением напряжения.
Хотя полное описание работы такого преобразователя было приведено на первой странице.

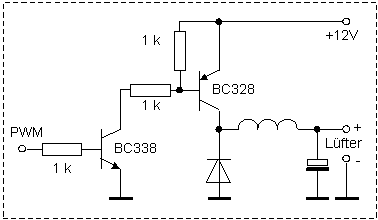

И последние мои советы: паяешь диод FR101, конденсатор 1000 микрофарад на 16 вольт, на ферритовое кольцо диаметром 16 миллиметров виток к витку наматываешь 2 слоя провода диаметром 0,3 миллиметра, предварительно обработав острые края кольца и за изолировав его до намотки слоем изоляции (феррит проводит ток, может замкнуть обмотку). А потом, если сразу не заработает как надо, поиграешься с количеством витков на кольце - или снимешь один слой провода или домотаешь ещё один, 3-й слой. Аминь.



[ESS]

Правда??

Я два раза проверял. Это точно схема.



[bclogin]

Похоже, вы взялись не за своё дело.

есть немного

Но все равно СПАСИБО



[amist]

А потом, если сразу не заработает как надо, поиграешься с количеством витков на кольце - или снимешь один слой провода или домотаешь ещё один, 3-й слой. Аминь.

Да, забыл добавить самое главное - увеличение количества витков на кольце - уменьшает выходное напряжение.



[MoToP]

Это называется - мы легких путей не ищем!
TC, какой ток потребляет кулер при макс. оборотах?



[Гість 3253]

Да, забыл добавить самое главное - увеличение количества витков на кольце - уменьшает выходное напряжение.

Ни фига оно не уменшает. Оно приближает его к TRUE RMS ШИМа (уменьшая пульсации).



[bclogin]

вчера смоделировал ситуацию с помощью

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

схема от amist работает великолепно, осталось только подобрать невиртуальный дроссель на 150-200мкГн

Это называется - мы легких путей не ищем!
TC, какой ток потребляет кулер при макс. оборотах?

до 300мА, но думаю добавить в параллель к нему еще один корпусной - итого около 600мА



[amist]

Ни фига оно не уменшает. Оно приближает его к TRUE RMS ШИМа (уменьшая пульсации).

Та шо Вы говорите? А если постоянная времени будет на 10 порядков больше периода несущей ШИМ, а если на 20 порядков? А как не промахнуться без знания частоты ШИМ, и измерения постоянной времени цепи преобразования, которая зависит от величины индуктивности, конденсатора и сопротивления нагрузки?
Так что, какой уровень знаний ТС и наличие у него приборов - такой и совет по настройке.
Настраивайте постоянную преобразования слоями на дросселе, не имея осциллографа.
А имея осциллограф и зная, шо такое TRUE RMS ШИМ, можно подобрать постоянную фильтра ровно на порядок больше периода ШИМ при максимальной величине тока нагрузки.

вчера сделал смоделировал ситуацию с помощью

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

схема от amist работает великолепно, осталось только подобрать невиртуальный дроссель на 150-200мкГн

Ну, Multisim 10.1 - это будет пострашнее осциллографа

И ещё, величиной уровня RMS ШИМ управляет БИОС, а программу для управления писали китайцы. Поэтому алгоритм работы управления скоростью вращения кулера может быть совершенно идиотский и зависеть от настроек раздела БИОСА по управлению оборотами кулера, куда завязан и датчик скорости вращения. Тем более, на кулер сразу подается величина ШИМ, чтобы напряжение на выходе было больше 7 вольт для СТАРТА кулера. Чем и хороша эта схема преобразования, что на выходе постоянное напряжение, необходимое для корректной работы датчика скорости вращения.
