Ликбез нужен...

[Гість 3253]

Кста, я вот не помню, у L7805 радаитор - это земля, а как у етой дела обстоят? Можно ее тупо к корпусу девайса прикручивать без изоляции?

А куда его ещё прикручивать-то, как не к корпусу? Можно и без изоляции - только землить его не надо тогда
Земля-выход-вход = ноги у 317.

никто не заметиль очерк о "половине синусоиды" и лишь потом дотачанный кондер после моста, а так же о резике в 10 Ом перед ЛМкой? ))))

Гордись - ты один прочитал внимательно
10Ом при 0,4А сожрёт всего 4В. При 20В входном - ничё не сделается.
А вот пол-синусоиды заставят тестер мерять RMS полученных импульсов. Только оно не должно сильно пропорционально меняться от тока. Разве что от очень маленького тока. Потом всё превратится в импульсы стабильной длительности.



[Jonhson]

никто не заметиль очерк о "половине синусоиды" и лишь потом дотачанный кондер после моста, а так же о резике в 10 Ом перед ЛМкой? ))))

Я как бы просто хотел сделать простенький источник питания с регулируемым напряжением... Дабы использовать потом для разных целей ;-)
В общем, взял LM317 доступно и недорого. Купил, честно говоря, в первом киоске на гертруде.. На ней выбито ST, как я понимаю, это производитель..

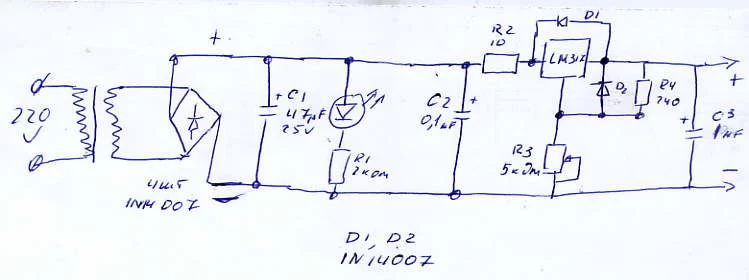

Далее, собрал схемку вот такую (проложение к посту)

ИМХО облизательно надо:
1. емкость после моста минимум 1000 мкф (и таки да, все, что до 10 000 - не емкость вовсе - совсем недавно я воочию (с помощью осццила) убедился в магии числа 10 000)

Я себе купил еще и игрушку новую ;-) С1-72. так что осциллограммы посмотреть теперь есть чем. Посмотрел. На холостом ходу 47 мкФ дает практически прямую линию с очень небольшими пульсациями. Можно и дальше увеличивать, конечно. Но я пока не дошел до этого.. Кстати, сигнал под нагрузкой меняется. Т.е. с ростом нагрузки - увеличивается амплитуда пульсаций. Как я понимаю, именно тут собака порылась?

2. выкинуть резик в 10 Ом

Я его впаял после пары спаленных Lm-ок. 0,25 и 0,5 Вт резисторы. На всякий случай. Предохранительные? По крайней мере, под нагрузкой они начинают греться раньше, чем ЛМ-ка.

3. ОБЯЗАТЕЛЬНО радиатор. Кста, я вот не помню, у L7805 радаитор - это земля, а как у етой дела обстоят? Можно ее тупо к корпусу девайса прикручивать без изоляции?

Эээ. Земли у нее нет в принципе. Идет через резистор.. По мануалу, ее надо через прокладку сажать на радиатор.. Это не проблема, прокладки есть..

Что еще... Трансформатор выдает 2,5 Ампера при КЗ. Напряжение - 18 Вольт переменки.

Гордись - ты один прочитал внимательно
.

Кстати, все что я хотел в этой теме узнать - это должен ли стабилизатор регулировать напряжение вне зависимости от нагрузки....Ну, как бы, судя по даташиту - должен.. Но, блин, мне с ними не везет. То Lm7805 не дают свои 5 вольт честные, то 317 плывет под нагрузкой.. ;-) Вот я уже и засомневался ;-)

Собственно вопрос, я в схеме нигде не накосячил ? Тот факт, что я поставил везде электролиты как-то влияет? И еще... Чем отличаются (в смысле в работе) электролиты от "сухих" конденсаторов? Т.е. будет разница на практике, если, скажем, сухой заменить электролитом и наоборот?



[sergeyev792]

сейчас все эти микрухи идут с уже встроенными диодами

R2 таки фтопку, микросхема имеет защиту от перегрузки по току

ИС нужно устанвливать на радиатор, при чём на немалый

С1 хотя бы на пару тысяч мкФ



[cheeks]

электролиты ( в общеупотребительном смысле) от "сухих" прежде всего отличаются емокстью. (ну, пока ты их не включишь "против шерсти" - тогда они еще громкостью бабаха отличаются на порядок))) )



[Гість 3253]

Кстати, все что я хотел в этой теме узнать - это должен ли стабилизатор регулировать напряжение вне зависимости от нагрузки...

да

.Ну, как бы, судя по даташиту - должен.. Но, блин, мне с ними не везет. То Lm7805 не дают свои 5 вольт честные,

на сколько честные? 4,85 - не повод для кипеша. А моет и тестер врёт.

Собственно вопрос, я в схеме нигде не накосячил ?

Ну кроме того, что 5кОм великоват - вроде нет. А зачем там 5К? 27.3В будет на максимум, а это больше, чем напряжение питания.

Тот факт, что я поставил везде электролиты как-то влияет?

Да - теперь оно хоть как-то работает. А неэлектролит тех же номиналов был бы с баклажку 1л размером

И еще... Чем отличаются (в смысле в работе) электролиты от "сухих" конденсаторов? Т.е. будет разница на практике, если, скажем, сухой заменить электролитом и наоборот?

Электролит медленнее. но на 50Гц из сети этого не заметить.
Электролит на ту же емкость - в порядки меньше, чем "сухой" конденсатор
Электролиты тоже бывают неполярные - их не важно как включать.



[CepDILLETO]

Про электролиты :нелюбят они очень маленькие напряжени(около 1В). Корпус ТО-220 вроде без радиатора рассеивает около 1Вт.



[Jonhson]

Спасибо за ликбез!

сейчас все эти микрухи идут с уже встроенными диодами

R2 таки фтопку, микросхема имеет защиту от перегрузки по току

Собственно говоря, два момента. Не знаю, что там с диодами. Но я поставил на выходе емкость 3300 мкФ. Чем убил микруху. Первую - КЗ, вторую - кондером на выходе...



[Гість 3253]

Спасибо за ликбез!


Собственно говоря, два момента. Не знаю, что там с диодами. Но я поставил на выходе емкость 3300 мкФ. Чем убил микруху. Первую - КЗ, вторую - кондером на выходе...

Странно, что умерла вторая.. 317е на 10000мкФ по выходу стартуют и не горят. походу - просто не повезло с микросхемами. Максимум что должно быть - долгий старт. Защита начинает срабатывать и срабатывает периодически, подзаряжая по чуть-чуть емкость, аж пока не зарядит и не перестанет она жрать ток.
Гореть ни чего не должно, тем более от 3300...

КЗ тож не должно *******, ежели с радиатором.



[grv]

тиньку TC-у уже советовали ?



[Гість 3253]

тиньку TC-у уже советовали ?

Погоди. Пусть разберётся как LM317 не спалить. Как сделает 5А 1,5А - вот тогда и предложим ему этим тиньку запитать



[Jonhson]

Погоди. Пусть разберётся как LM317 не спалить.

Да гореть они перестали уже ;-) Очень подозреваю, что мне просто "повезло" с микросхемкой. Попробую по-случаю другую взять - посмотрим, что изменится..



[cheeks]

...Товарищ путин, что стало с вашей телебашней?
...Она сгорела!

(тоже там ЛМки юзали видать ))))



[Гість 3253]

Да гореть они перестали уже ;-)

Напруга регулируется резистором?



[ESS]

Кста, я вот не помню, у L7805 радаитор - это земля, а как у етой дела обстоят? Можно ее тупо к корпусу девайса прикручивать без изоляции?

Да никак. Нет у нее земли



[Jonhson]

Кстати, продолжая темку ликбеза еще вопросик можно? Посмотрел даташит на компаратор lm2903. во всех примерах стоит резистор между плюсом питания и выходом компаратора. Собственно, вопрос у меня возник, а наперкуа он там? И, соответственно, как понять его номинал?

Напруга регулируется резистором?

Нагруга регулируется.. Но, скажем, от 0,1 до 0,8 вольт. Вместо 1,3-20 В. Вывод - сгорела. Перепаиваю - получаю 1,3-20 В опять.. ;-)



[cheeks]

а на туа, шо там выход - октрытый коллектор. Номинал понять - исходя из условия непревышения макс. тока того выхода при том или ином питании



[ESS]

сейчас все эти микрухи идут с уже встроенными диодами

Я бы не был столь категоричен. В дейташитах про встроенные диоды ничего не пишут.



[Гість 3253]

Кстати, продолжая темку ликбеза еще вопросик можно? Посмотрел даташит на компаратор lm2903. во всех примерах стоит резистор между плюсом питания и выходом компаратора. Собственно, вопрос у меня возник, а наперкуа он там? И, соответственно, как понять его номинал?

Он "там" не на перкуа, а на туа, что в компараторах по какой-то нелепой, припезденой, совершенно задроченой и бессмысленной слуайности производители решили делать выход типа "открытый коллектор".
Собственно срабатывание открывает NPN транзистор, который эмиттером сидит на минусе питания (или земле - бывает и так), а коллектор торчит в воздух. Если открытый компаратор нагрузить на +, ну, к примеру, светодиодом - светодиод будет светиться. а вот если закрытый нагрузить на "-" - ни чего не произойдет.
Так вот, если его просто выход попытаться подать на логический вход чего-нибудь - окажется... что ни чего не окажется.
А вот резистор в + питания - уже делает из этого выход напряжения.

P.S. Номинал понимается из даташита и закона ома.
Смотрится максимальный ток по выходу, смотрится падение на ключе в открытом состоянии и... считается резистор по известному току и разнице напряжений.
Чем меньше резистор - тем круче фронты, но тем больше греется компаратор (и сам резистор).
Чем больше резистор - тем хуже время спада (когда компаратор закрывает ключ), но меньше ток потребления и ни чего не греется.



[ESS]

Спасибо за ликбез!

Собственно говоря, два момента. Не знаю, что там с диодами. Но я поставил на выходе емкость 3300 мкФ. Чем убил микруху. Первую - КЗ, вторую - кондером на выходе...

Сомневаюсь. Очень сомневаюсь. ST хоть и ****о, но не до такой степени...



[Гість 3253]

Я бы не был столь категоричен. В дейташитах про встроенные диоды ничего не пишут.

Я на этот диод героически забиваю и вообще не понимаю накуа он там нужен был...
Проверено - при подаче на выход 7805 и лм317 напряжения, превышающего его Uст - он начинает подпитывать источник, то есть - есть там диод. Но всё равно полностью лишняя херня.
