Говорящий мультиметр.

[Soir]

Какую схему говорящих часов Вы имели в виду?

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Хробак Злої Брехні]

Вопрос к Хробак Злої Брехні как обьяснить пульсации 50Гц на выходе SO регистров,затвор VT3?

При низькому рівні на SH/LD регістри входять в режим паралельного запису і пропускають через відкриті ворота молодший вхідний розряд. Якщо в тебе вхідні ноги висять в повітрі, то транслюється наводка на них, якщо підпаяні до індикатора -- індикаторний меандр має частоту того ж порядку.

В динамике слышен неразборчивый скрип и щелчки в начале и конце воспроизведения изза перепадов уровня (но о щелчках пока временно забудем,не до них сейчас).

Чтото мы пропустили в схеме, цепочку для декодирования огибающей ШИМ?как она должна выглядеть?
RC? какие номиналы R и С?

Скоріше щось не те в ШІМ закидається, чи розряди поплутані, чи несуча не в тему. Запиши в файл повідомлення про помилку константний масив і подивись, на що подібна ШІМ.
А взагалі, яка розрядність ШІМу? чи не кидаємо часом в 8-розрядний регістр побайтово 16-розрядні відліки?
А згладжувальний фільтр великої погоди не зробить, такі штуки достатньо розбірливо звучать навіть при "тупо-ключик-на-динамік" реалізації.



Можеш взагалі відключити (в т.ч. від живлення) підсилювальний каскад і вчепити навушники через електролітик і 51-омний резистор на ногу МК.

Яка частота тактування регістрів? Як виглядає клок після узгоджувальног ключа?



[Soir]

Скоріше щось не те в ШІМ закидається, чи розряди поплутані, чи несуча не в тему. Запиши в файл повідомлення про помилку константний масив і подивись, на що подібна ШІМ.
А взагалі, яка розрядність ШІМу? чи не кидаємо часом в 8-розрядний регістр побайтово 16-розрядні відліки?

Могу сказать, что у меня все работает. Требования к аудиофайлам я выложил. Выложил и сами аудиофайлы для примера. Это по поводу разрядности и т.п.

А згладжувальний фільтр великої погоди не зробить, такі штуки достатньо розбірливо звучать навіть при "тупо-ключик-на-динамік" реалізації.

"Тупо" тут подходящее слово. Фильтр нужно ставить. На этапе сборки на макете пробовал поиграться элементами фильтра - я бы не сказал, что речь без фильтра достаточно разборчива.
---
Что касается проигрывания файлов - то я полностью уверен в работоспособности, так как лично проверил. Следовательно причину нужно искать или в схеме УНЧ, или в питании. Конечно же, и исправность деталей, и правильность монтажа...



[Хробак Злої Брехні]

В динамике слышен неразборчивый скрип и щелчки в начале и конце воспроизведения изза перепадов уровня (но о щелчках пока временно забудем,не до них сейчас).

Симптоми нагадують невідкривання одного плеча півмоста... Нічого не наплутав? Полярність діодів глянь і проконтролюй наявність напруги на C2 під час відтворення.

Поставил двухзвенный RC фильтр, как в схеме по ссылке . Он ничего не дал

Разом з підсилювачем на 34119, як в котів, чи на мою півмостову схему пустив???
Я й не обіцяв, що вона буде аналог підсилювати

Ну якщо простими методами результату не досягнеш, спробуй пусти звук через фільтр на активні колонки -- перевіриш працездатність процесорної частини говорилки і відкриєш собі дорогу для відлагодження решти схеми, а ми тим часом над звуковим каскадом подумаємо...



[Soir]

Еще раз для верности проверил звук. Подключил динамик 4 Ом 1 Вт через электролит просто к выводу МК, второй вывод на общий провод. Звук есть, даже разборчивый. Шумов много, конечно, но для тестирования выхода ШИМ вполне сойдет.



[Gasser]

Подключил внешнюю АС и услышал ,наконец-то,вменяемый членораздельный звук!

Чтото не так с нашим УНЧ, точно одно плечо не работает.

Симптоми нагадують невідкривання одного плеча півмоста... Нічого не наплутав? Полярність діодів глянь і проконтролюй наявність напруги на C2 під час відтворення

Смотрю....
Ошибок не обнаружил,да и печатная плата выложена в посте №126-любой желающий может проверить.Транзисторы оба P-канальные должны быть?



[Хробак Злої Брехні]

Транзисторы оба P-канальные должны быть?

Так.
Напруга на C2 з'являється? Якщо так, спробуй його збільшити до 2.2-4.7 мкф, а R4 зменшити до 10 к.



[Gasser]

Так.
Напруга на C2 з'являється? Якщо так, спробуй його збільшити до 2.2-4.7 мкф, а R4 зменшити до 10 к.

Появляется 4.5В в точке соединения С2 и С3.
Завтра поиграюсь с номиналами R4 и С2.



[Gasser]

Ставил С2 3мкФ, R4 уменьшал до 4кОм - ничего не меняется.
Осциллограммы сигналов на выходе и входе УНЧ.Общий провод - минус 9В,RC ФНЧ на входе.
Осциллограмма выхода (точка соединения С2 и С3):

Осциллограмма на входе(RC фильтр 1кОм + 0.1мкФ сохраненен, сигнал после фильтра на затворе транзистора VT4):

p.s. Есть запасной вариант-LM386, можно перейти к нему, если с этим УНЧ ничего не получится....


Приступил к монтажу в мультиметр (подключение выводов от сегментов ЖКИ ко входам регистров), УНЧ, я уверен, победим!



[Хробак Злої Брехні]

Осциллограмма на входе(RC фильтр 1кОм + 0.1мкФ сохраненен,

Разом з підсилювачем на 34119, як в котів, чи на мою півмостову схему пустив???
Я й не обіцяв, що вона буде аналог підсилювати

Схемка тільки для імпульсних сигналів. Фільтр на вході викинь і повтори.



[Gasser]

Повторял также с прямым соединением "выход МК-затвор VT4" ,абсолютно всё то же самое-скрип вместо звука .



[Хробак Злої Брехні]

скрип вместо звука

А на осцилографі?



[Хробак Злої Брехні]

До речі, який в тебе VD2 стоїть?
Маю підозру, що в нього великий час відновлення (тим більше, прямий струм величенький, а зворотна напруга через великий опір прикладається...) Словом, треба потицькати осцилографом на вихід і на затвор VT3 (бажано на меандрі без ШІМ, прописавши в файл константний масив). Якщо амплітуди не відрізняються -- так і є.
Тоді або думаємо про якийсь швидший діод, або додаємо ще один транзистор, зробивши банальний двотактний емітерний повторювач.

Великих переробок плати не треба, просто паяємо на місце діода задніми ногами N-канальний польовик (чи й NPN-біполяр), а стоковий/колекторний вивід кидаємо на +.



[Gasser]

До речі, який в тебе VD2 стоїть?
Маю підозру, що в нього великий час відновлення (тим більше, прямий струм величенький, а зворотна напруга через великий опір прикладається...) Словом, треба потицькати осцилографом на вихід і на затвор VT3 (бажано на меандрі без ШІМ, прописавши в файл константний масив). Якщо амплітуди не відрізняються -- так і є.
Тоді або думаємо про якийсь швидший діод, або додаємо ще один транзистор, зробивши банальний двотактний емітерний повторювач.

Великих переробок плати не треба, просто паяємо на місце діода задніми ногами N-канальний польовик (чи й NPN-біполяр), а стоковий/колекторний вивід кидаємо на +.

VD2 - LL4148
Могу заменить на 10BQ030 или базово-коллекторный переход ВС817(это из того ,что есть в наличии),в воскресенье попробую.



[Хробак Злої Брехні]

базово-коллекторный переход ВС817

Тоді вже на базово-емітерний, а колектор кинь на +9. Отримаєш банальний двотактний емітерний повторювач Там він навіть на плату сідає без переробок, хіба до колектора 5мм перемичку



[Gasser]

Проделал-не помогло .

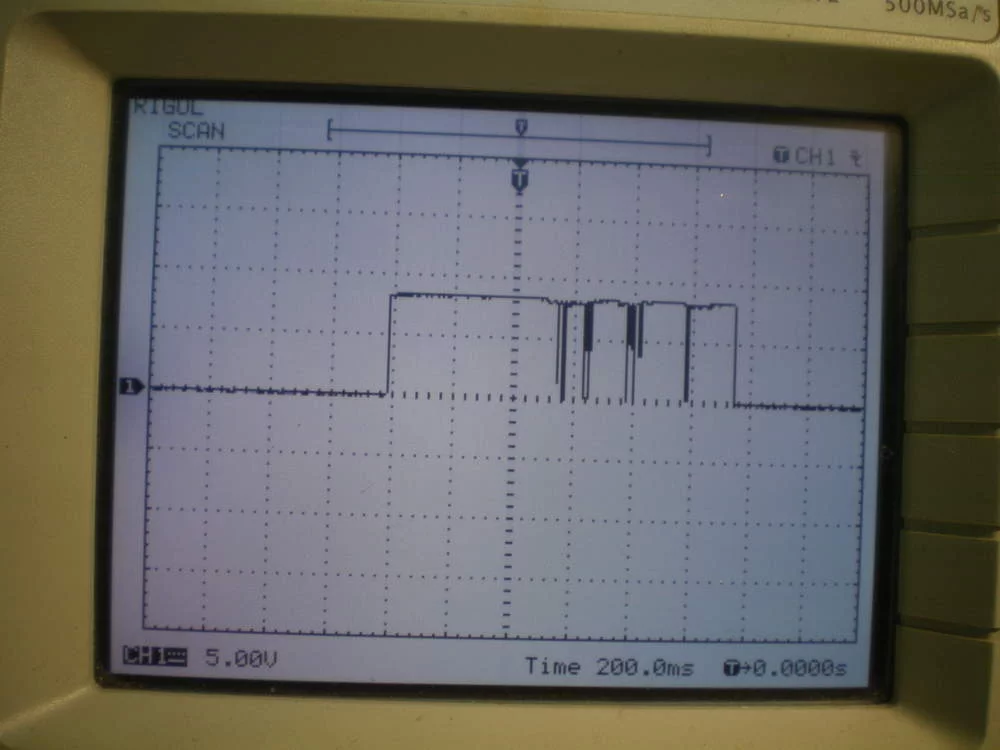

Осциллограмма на выходе УНЧ перед разделительным конденсатором С3:

lm4862 и товарищи - обновление серии, меньше глюков, питания, чище, не требует здоровых электролитов...

Питается максимум от 6В,стОит в два раза дороже

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

в SO-8,ну а электролиты... приткнём,место в корпусе есть...



[Хробак Злої Брехні]

Проделал-не помогло .

З BC 817? Чи з польовичком? Ну тоді я лапки вгору піднімаю, більше дистанційно нічого не нараджу, треба мацати руками...
Став поки що фільтр і аналоговий підсилювач, а там може колись і в мене руки до експериментів дійдуть...



[Gasser]

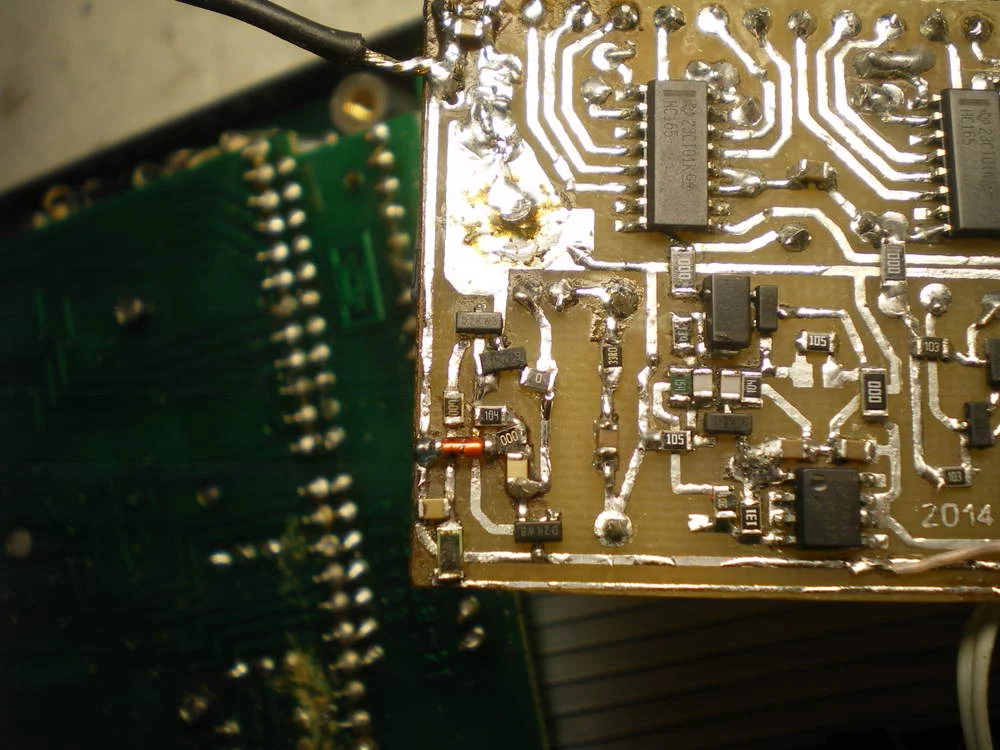

Регистры

Поставил аналоговый УНЧ, все уместилось на платке размером немного меньше simкарты-использовал неполярные танталовые кондеры вместо эл.литов
Звук хрипатенький, но вполне разборчивый, потребление в максимуме 7мА.С УНЧ разобрались, выложил исправленную под LM386L печатную плату..

Теперь самое интересное-включаем питание мультиметра!
Нули на индикаторе(режим измерения непряжения)-приставка молчит и отрубает питание; любые цифры на индикаторе(измерение любого напряжения)-приставка молчит и отрубает питание ; единица в старшем разряде и пустой экран в остальных разрядах(режим измерения сопротивления при разомкнутых щупах)-приставка говорит ошибку и нормально отключается.
На входах регистров SH\LD и CLK высокий уровень и меандр , длительностью пачки 400мкС с амплитудой, равной напряжению питания регистров(измерено по отношению к минусу питания регистров),на выходе SO - НЧ меандр, похожий на входные сигналы с сегментов ЖКИ ,той же амплитуды.
На сток VT3 (вход МК) меандр транслируется нормально, с амплитудой равной питанию МК (есть несущественная подпорка в +0,5В да и МК что-то у себя на входе видит,раз замолкает).Питание отключается спустя то же самое время,как и в случае произнесения слова "ошибка" .


Ув.активные участники темы,Soir и Хробак Злої Брехні ,жду Ваших комментариев. Что посоветуете?Какие осциллограммы выложить?



[Soir]

Нули на индикаторе(режим измерения непряжения)-приставка молчит и отрубает питание; любые цифры на индикаторе(измерение любого напряжения)-приставка молчит и отрубает питание

Молчать может, когда не находит на SD нужные файлы.

единица в старшем разряде и пустой экран в остальных разрядах(режим измерения сопротивления при разомкнутых щупах)-приставка говорит ошибку и нормально отключается.

Тут вроде все правильно, если хотя бы одна цифра не идентифицирована - считается ошибкой. Пустой экран будет ошибкой.
Подумаю над тестовой прошивкой. Пока убрал разного рода преобразования цифр в числа, попробуйте.
---
Добавил запись данных, считанных с мультиметра в память EEPROM. После запуска устройства, считайте данные с EEPROM, посмотрим, что считал. Желательно чтобы мультиметр показывал что-то реальное во всех разрядах.



[Gasser]

Проверил файлы на карте - все в наличии,сейчас прошьюсь обновленной прошивкой.



Прошил - с этой версией теперь даже "ошибка" не говорит((((,светодиодик загорается, в динамике пощелкивает,светодиодик тухнет.Карта памяти вставлена.
Поведение при измерениях(опросе "живого" ЖКИ) не изменилось.
В ЕЕПРОМ ничего не оказалось,нули.На ЖКИ мультиметра были показания в момент опроса.

Значит, с регистрами не работает,не считывает их???
