Вопрос по автоматам

[Хлопчик]

А есть ли смысл использовать медь если дальше проводка что в доме что в гараже алюминиевая?

Алюминий лучше не использовать. Если у двухполюсника отключение полюсов обоюдозависимое, то ничем не грозит

И как узнать это? У шнайдера с25а обоюдозависимое или нет?



[dimas]

так соединение проводов не обязательно делается скруткой. Вы ж будете ставить автоматы - вот через них и будет соединение. В крайнем случае соответствующие клеммные колодки. Или через шайбы типа такого

Так что сразу всю проводку менять не обязательно - можете частями. Но если уже собрались менять, то как положено чтобы потом не переделывать.



[ManticoraXT]

Смысл есть всегда, алюминий использовать крайне не рекомендую, ломкий, при перегрузке может поплыть.

Клювик у автомата должен быть один на два полюса, желательно неразьемный.



[Хлопчик]

Автоматический выключатель ВА63, 1р+N, 25А "С" - этот подойдет?



[dimas]

В принципе подойдет, но я б выбрал что-то получше в качестве входного. Можно и Шнейдер, но не из серии Домовой. Лично у меня входным стоит Moeller PL6-B25/3, а далее уже Шнейдер-ы Почему так? Да просто входной поменять гемморнее - должен быть максимально надежным ИМХО.



[Хлопчик]

а почему трехполюсный? в моем случае какой посоветуете?



[dimas]

потому что у меня трехфазный ввод



[Хлопчик]

аввг 2х6 достаточно на ввод будет, или больше сечение брать?

В принципе подойдет, но я б выбрал что-то получше в качестве входного. Можно и Шнейдер, но не из серии Домовой. Лично у меня входным стоит Moeller PL6-B25/3, а далее уже Шнейдер-ы Почему так? Да просто входной поменять гемморнее - должен быть максимально надежным ИМХО.

Moeller PL6-B25/2 на мою схему будет норм?



[ManticoraXT]

2x6 алюминия, это мало, 25 амперный автомат на ввод, это впритык.



[19vit73]

аввг 2х6 достаточно на ввод будет, или больше сечение брать?

минимальное сечение, допустимое для подключения от опоры - 16 мм^2
автомат в боксе со счетчиком я бы посоветовал ставить всего один, который перед счетчиком. Ёблэнерго ставит там однополюсный 16 амперный автомат. Можно попробовать внести в процесс коррупционную составляющую, которая сможет повлиять на повышение ампеража упомянутого автомата. Остальные автоматы ставьте в отдельных боксах, т.к. бокс со счетчиком будет опломбирован и в случае необходимости замены автоматов придется опять обращаться в облэнерго



[Хлопчик]

понемногу начинаем собирать цепочку... вводной кабель от ЛЭП до счетчика в щитовой берем сип-4 2х16 (если позволят ребята с Облэнерго, то лучше 2х25?), дальше сразу за счетчиком двухполюсный автомат на 25А(Moeller PL6-B25/2 либо Schneider ВА63 С25А или какой посоветуете?) из которого пошла разводка на дом и на гараж. Автомат на дом устанавливается непосредственно в доме (автомат Schneider С16А), подключается в старую сеть дома. К нему из двухполюсника идет кабель ввгнг 2х2,5. Сделал эти выводы судя по прочитаной информации, поправьте что и где предположил неправильно, и как сделать лучше? Дальше сеть на гараж - тут вопрос - достаточно ли такого же автомата и этого же кабеля, что применяется для ввода вдом(с16а и ввгнг 2х2,5) либо надо что-то помощнее, исходя из тех потребителей, которые я указал в начале? Извиняюсь что так дотошно и по-профански распрашиваю, но хотелось бы самому разобраться как сделать правильно и максимально хорошо...



[dimas]

Дома ставьте однополюсные автоматы. Это раз. А во-вторых - поставьте УЗО хотя бы на дом.



[Alex_Parabellum]

К нему из двухполюсника идет кабель ввгнг 2х2,5. Сделал эти выводы судя по прочитаной информации, поправьте что и где предположил неправильно, и как сделать лучше? Дальше сеть на гараж - тут вопрос - достаточно ли такого же автомата и этого же кабеля, что применяется для ввода вдом(с16а и ввгнг 2х2,5) либо надо что-то помощнее, исходя из тех потребителей, которые я указал в начале? Извиняюсь что так дотошно и по-профански распрашиваю, но хотелось бы самому разобраться как сделать правильно и максимально хорошо...

сечения кабеля много не бывает. в гараж с чистой совестью можно тянуть и 4 и 6 мм2 по меди. особенно если там мастерская и много оборудования типа станочного парка и сварки. автомат, как говорилось ранее, лучше ставить перед счетчиком, причина установки описывалась там же.



[dimas]

медный провод 4 или 6 нет смысла ставить без соответствующего автомата. разве что есть лишние деньги ))) ну какой смысл например в 6ке если входной будет на 25А. разве что шоб було )))
а сварка - так всё равно всё будет упираться в автомат. тем более у меня инверторная отлично работает через 16А ))))))



[oniks77]

понемногу начинаем собирать цепочку... вводной кабель от ЛЭП до счетчика в щитовой берем сип-4 2х16 (если позволят ребята с Облэнерго, то лучше 2х25?), дальше сразу за счетчиком ...

Дальше будете смотреть по вводному автомату и вашей нагрузки, потому что проложить 4-6 кв. будет-просто переплата денег..... а может вам повезет и поставят на вводе 63А ))))



[Alex_Parabellum]

была тут тема про замену начинки автоматов. плюс работники одной конторы получают не золотые горы. проинвестировать в повышение лимита всегда лучше, чем потом кусать локти из-за того, что не хватает жалкого кВт для домашних работ. да и алюминий достаточного сечения в качестве магистрали не есть плохо. тем более, что материал токопроводящей жилы СИП как раз алюминий и напрягов ни у кого не возникает



[igor's]

сварка - так всё равно всё будет упираться в автомат.

Не всегда. Большинство сварок, в т.ч. и инверторных, плохо реагируют на падение входного напряжения. Поэтому выбор сечения кабеля нужно производить не только по допустимому току, но и по падению напряжения. На гараж ставил бы не менее 4-х квадратов медь, а при расстоянии к гаражу более 20м - 6мм2.



[Хлопчик]

Не всегда. Большинство сварок, в т.ч. и инверторных, плохо реагируют на падение входного напряжения. Поэтому выбор сечения кабеля нужно производить не только по допустимому току, но и по падению напряжения. На гараж ставил бы не менее 4-х квадратов медь, а при расстоянии к гаражу более 20м - 6мм2.

метров 12-15

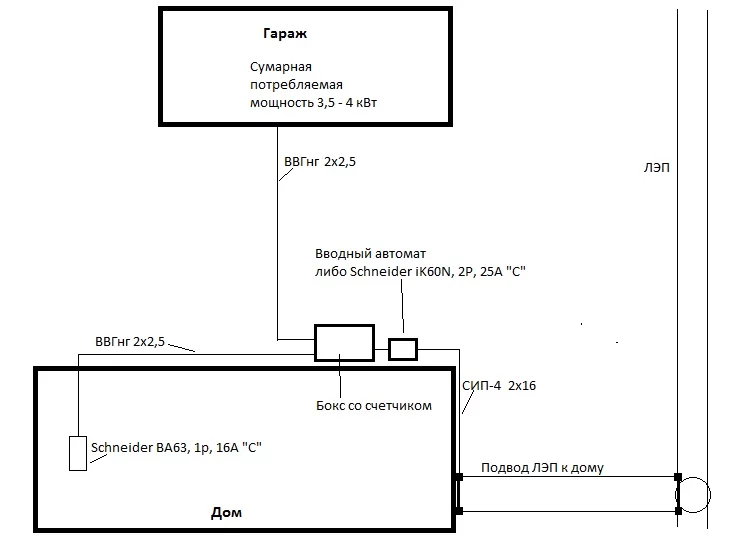

Вот предварительно составил план - конструктивная критика и предложения по исправлению неправильных решений приветствуются!



[19vit73]

выбор сечения кабеля нужно производить не только по допустимому току, но и по падению напряжения

однозначно

Вот предварительно составил план - конструктивная критика и предложения по исправлению неправильных решений приветствуются!

да не так все будет Вводной автомат будет стоять в боксе со счетчиком... причем вводной будет однополюсный, т.к. ноль со столба заходит прямо в счетчик. А вот уже после счетчика можете ставить отдельный бокс и туда устанавливать необходимые автоматы на отходящие линии



[igor's]

конструктивная критика и предложения по исправлению неправильных решений приветствуются!

СИП-16. Больше не нужно, да и не поставят.
