Интересно, почему все обсуждают зарядку, которая длится, как минимум, пару секунд, и молчат о разряде за тысячные доли секунды, который садит кондер почти до нуля? Вот там действительно ток не хилый.
А конденсаторы можно использовать только с надписью "photo-flash", ставить туда обычные - ************.



[Joker J.K.]

Ну мне все же кажется и там не ток а напряжение.
А какими интересно свойствами по вашему обладают кондеры для фотофлеш?



[Sconosciuto]

Народ, а

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

что? закрыли?

Здесь, например:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Grishanenko]

Ну мне все же кажется и там не ток а напряжение.
А какими интересно свойствами по вашему обладают кондеры для фотофлеш?

Все тот же E = U*I*t
I = E / (U * t)
пусть из ИФК-120 выжмем даже половину, 60 Джоулей
паспортная длительность импульса 1.2 мс
напряжение на кондере пусть 300 В
I= 60/(300*0.0012)= 166 Ампер

На

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

пишут то же самое (второй пост):
1 - Самое важное в этих конденсаторах - это способность
постоянно выдерживать высокие пиковые токи.
Порядка 500 - 1000 ампер.
I



[Sconosciuto]

А какими интересно свойствами по вашему обладают кондеры для фотофлеш?

С Osipoff.ru:

Quote:
--------------------------------------------------------------------------------

что особенного в конденсаторах для вспышек
низкое Ro? или что то еще ведь К50-17 не лучший вариант?


--------------------------------------------------------------------------------


1 - Самое важное в этих конденсаторах - это способность
постоянно выдерживать высокие пиковые токи.
Порядка 500 - 1000 ампер.
(именно это не умели К50-17
Хотя Верютин - умел их "доводить до ума"!

2 - большая емкость при малых габаритах.
1500 , 3300 ,4500 ,9000 мкф

3 - определенное напряжение.
330 вольт(исторически сложилось)
может дл 450 вольт..


Про конденсаторы для студийных вспышек:
Очень важно - выводы конденсаторов должны выдерживать
большой пиковый ток - 100 - 500 ампер.

Поэтому - выводы желательно иметь "под гайку".
Например мне пришлось "переделывать" отечественные К50-17 1500*350В
с вот такими заклепками
(Эти заклепки НЕ ВЫДЕРЖИВАЮТ тока ИФК 120 - и отгорают.)
...

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

На

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

пишут то же самое (второй пост):
1 - Самое важное в этих конденсаторах - это способность
постоянно выдерживать высокие пиковые токи.
Порядка 500 - 1000 ампер.
I

Повторилсо...



[Lorenzo]

У Оспова схемы вспышек еще дореволюционные.

ЗЫ. В разрядке - конечно же, согласен, что токи большие. Сам пережег пополам отвертку, когда полез

Но зарядный ток ограничивается возможностями источника. В первую очередь - аккумулятора (или автомата сети), потом уже DC-DC.



[cryin]

А конденсаторы можно использовать только с надписью "photo-flash", ставить туда обычные - ************.

Их отличие от обычных - выводы толще, способность выдерживать большие токи. Обычные тоже можно использовать, просто очень велика вероятность отгорания вывода, если не выходить за пределы рабочего напряжения конденсатора - взрыв и кипящий электролит - явление равновероятное для тех и других, напрямую зависящее от качества изготовления кондеров.
По поводу заряда - закон Ома никто не отменял. Для постоянного тока: незаряженный конденсатор -сопротивление 0 (большой ток), заряженный - бесконечность (нет тока). В процессе зарядки конденсатора ток падает, причем довольно круто, если не ошибаюсь, по експоненте, поэтому время действия тока в десятки ампер при зарядке и разряде на лампу - соизмеримы.



[C-Max]

То есть по вашему мнению, на заряд кондесатора напряжением 330В идут БОЛЬШИЕ токи, а ЕДИНСТВЕННЫЙ источник питания может отдать при 6В 2-3А, то есть в ваших фотовспышках либо используется энергия внутреннего космоса, либо великий Тесла от зависти ворочается в гробу...

R._Mek_Impulsnye_istochniki_pitaniya._Teoreticheskie_osnovy_proektirovaniya_i_rukovodstvo_po_prakticheskomu_primeneniu(2008).rar

Их отличие от обычных - выводы толще,...

И способ крепления этих выводов к обкладкам конденсатора, хотя именно эти не распиливал.
Советский при взрыве срывает стакан полностью и разворачивает рулон. Импортный открывается, у него насечка, со звуком пши, но все вокруг заливает нормально. Поэтому при запуске или монтажом вниз или сигаретные пачки одеваю.



[ZlosniY]

Так есть идей, не знаю нафига, больше чисто для разнообразия.

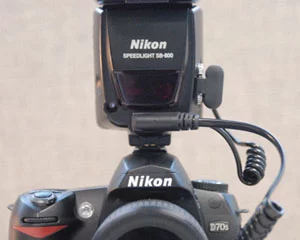

Итак есть СВ 900, у нее есть возможность подключения херни такого макара
SD-8A (и еще как то более новей)

Та к вот вопросик (гугил пока не нашел), разпиновки штекера питания - почему зачем 3 контак; какое напряжение подается на вход пыхи.

Задумка заключается в сборке акумов на основе

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Для чего, при сьмки в помещении не однократно появлялся режим перегрева, которые я не хочу отключать, при этом стандартные акумы - расколенные что ...
По идеии при переходе на данный источник, пыха будет работать немного шустрее и защита причиной для срабатывания защиты, будет перегревы только самой пыхи (лампы, транзисторов,...)

А123 - себя зарекомендовали довольно хорошо (единственно чучуть в дрогой отрасле, но токи там тоже хорошие ходя, и немного проблематично с появлением их у нас (2-3 месяца ожидания и они ваши).

ну что ж повторим еще раз что мне интересно

1) разпиновка 3-пинового штекера
2) какие параметры по напряжению необходимо получить на входи СВ-900 что бы она работала корректно и долго
3) где то можно найти чисто этот штекер

Возможно я что то упускаю из вида, буду рад Вашем мыслям



[C-Max]

ну что ж повторим еще раз что мне интересно

1) разпиновка 3-пинового штекера
2) какие параметры по напряжению необходимо получить на входи СВ-900 что бы она работала корректно и долго
3) где то можно найти чисто этот штекер

Возможно я что то упускаю из вида, буду рад Вашем мыслям

1. общий, +питания (около 300В), сигнал ОС.
2. поищи вот это,-

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

, здесь денег хотят, но мануалка должна по форумам валятся. изделие не новое.
3. Я думаю только с разборки, если такая существует.



[ZlosniY]

1. общий, +питания (около 300В), сигнал ОС.

Хм, общий и + это ясно, а вот куда собачить этот сигнал (буде искать)

2. поищи вот это,-

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

, здесь денег хотят, но мануалка должна по форумам валятся. изделие не новое.

****. но пока еще не нашел ответ на свой вопрос про
вот много всяких

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

. но пока ответа не нашел на мой вопрос

думаю в мануале технических параметров такого уровня не будет, это больше в сервисмануале.

3. Я думаю только с разборки, если такая существует.

да уж



хм, походу там не все так просто еще для чего то еще один разъем

который, я по ошибке посчитал как штекер зарядки.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

походу намного интереснее, проще сделать муляжи батареек и подать так питание. ех



[Lorenzo]

походу намного интереснее, проще сделать муляжи батареек и подать так питание. ех

Имхо разобрать вспышку, вывести нормальный разъем и прицепить батарейки. Ты лучше скажи, как будешь делать зарядную\разрядную схему (в смысле ограничения при разрядке по напряжению)? Тоже интересует, но пока думал сделать на литий-ионе (там, по ходу, и ток надо ограничивать).



[C-Max]

думаю в мануале технических параметров такого уровня не будет, это больше в сервисмануале.

Сервис мануал я и имел в виду, главное там принципиальная схема. Сначала надо изучить ее, а потом читать все остальное. На англоязычных форумах это полюбому уже обсуждалось. Смысл здесь не в изобретательстве, а в аккуратном повторении оригинала.



[ZlosniY]

я был очень не внимательным и не заметил что это не просто батотсек а преобразователь с 12 вольт на 300 В (видя эту цифру думал что это опечатка).

Ну ниче, теперь будем изучать более подробно. может от теории предъем и к практике гггг

Ты лучше скажи, как будешь делать зарядную\разрядную схему

Посилання видалено

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

и гляжу



[Lorenzo]

Да не, я не совсем о том... Для лития надо же сделать электронную обрубалку в конце разряда, иначе уйдет в нуль, чего допускать нельзя, ну и ограничитель тока отдачи тоже, думаю, не помешает. Для заряда аккумов вроде полно контроллеров,а вот для разряда, навер, придецца что-то мостырить на проце.



[ZlosniY]

Да не, я не совсем о том... Для лития надо же сделать электронную обрубалку в конце разряда, иначе уйдет в нуль, чего допускать нельзя, ну и ограничитель тока отдачи тоже, думаю, не помешает. Для заряда аккумов вроде полно контроллеров,а вот для разряда, навер, придецца что-то мостырить на проце.

Рассказую как есть.

Итак данный аккум стоят в привода для срайкбола, схема очень проста - Акум-спусковй курючек, который является кнопкой включения- ел-двигатель, а ну аде еще предохранитель.

Все никакой другой автоматики нет. когда двигатель перестает крутится - значит сел акум - заряди и бегам дальше.

Случаем выхода из строя данного типа акумов по причине сильного разряда, еще не было зафиксировано, хотя данный факт может иметь место.


Применительно к пыхе, надо подумать, ( а да на приведенном форуме я где то видел схемку индикации состояния аккумов) получается пыха будет тянуть с аккумов энергию пока они сядут до нуля и тем самым убьет их. то есть тут на авось не получится

То есть если используются стадартные 4 батарейки внутренняя логика фиксирует ~4.5 В и дает сигнал что акуммы сели, при подключении SD-8A на уровне ~7 В.

Я правильно понимаю о чем ВЫ?



[p0w3r_stalker]

Итак данный аккум стоят в привода для срайкбола, схема очень проста - Акум-спусковй курючек, который является кнопкой включения- ел-двигатель, а ну аде еще предохранитель.

Все никакой другой автоматики нет. когда двигатель перестает крутится - значит сел акум - заряди и бегам дальше.

одна разница - двигатель после определенного момента падения напряжения перестает крутить под нагрузкой, т.н. "не взводит".
если двигатель вынуть из привода - он дальше спокойно крутит, и можно довести до полного разряда, т.е. в данном случае ограничителем разряда является цилиндро-поршневая группа, которая грузит двигатель.



[Lorenzo]

Правильно



[Лехус]

ПОМОГИТЕ собрать ригшот



[Yorik88]

ПОМОГИТЕ собрать ригшот

есть такой товарищ в ЖЖ, зовут Павел Матвеев, его мнигие знают, очень неплохо снимает, так вот собсно в его-то блоге и были снимки

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

, особого мануала по сборке нет, но в принципе все и так ясно, и

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

, что выходит при использовании сей злой штуки...

удачи!
