Сборка и настройка прибора RLC2

[SergF]

Тоже решил приобрести киты данного полезного девайса и хочу поинтересоваться у населения приборолюбов А кто как расположение внутри корпуса сделал (делает), компоновка, элементы управления? Просто хотелось бы посмотреть пример готового устройства. Кто-то уже довел прибор до кондиции?

Может есть какие-то рекомендации по расположению блоков, их соединения (ферритовые кольца, экранирование, размещение БП)?

С аккумуляторным автономным питанием никто не делает, или «комбо» вариант?



[BuratinOFF]

Я там отличий насчитал больше 10...

А у меня ровно десять получилось, как знал: R35; R160; C147; R143; R147; R165; ZD1; ZD2; ишшо один диод; C191 (это я про сборочный)

2SergF:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

, если есть время можно почитать, или фото посмотреть. Насколько я помню на этом форуме фото готового не представляли.



[PCB21]

RLC2

Я там отличий насчитал больше 10, может ТС віложит в начале єтой ветки последние сборки? Тож начал по старой сборке паять , потом только новую увидал.

Никак не могу откалибровать на 10кгц сигнале, дополнительніе 100пф из комплекта запаял, амплитуді тестовіх сигналов віровнялись, а калиброваться не хочет! Кто как поборол?

Наверно будут лежать рядом оба комплекта документации, некоторые с первой партии еще и не начинали сборку.

По поводу 10КГц - откалибруй для начала осцилл, с помощью батарейки, потенца, вольтметра и такой то матери. Например при 0,1В/Дел добиваешся 6 клеток, потом в эти же 6 клеток вгоняешь размах всех 3 тестовых частот. маст би ок!

2 SergF: у меня пока в картонке живет, руки не доходят, главное что меряет точно. Выложить могу только фоты спаяных плат. В скором времени я думаю, появится много как фотоотчетов о сборке прибора и корпуса для него, так и предложений по продаже готовых корпусов. ...ща народ больше озабочен, где бы к зиме витамина B насобирать (или D, кто там из них от солнца?)
По поводу размещения БП - не думаю что общий корпус добавит стабильности в работе, лучше вынести за скобки. Если все таки оллиноне - то хотя бы отсеки разделить мет. перегородками. Плату управления лучше подключить экр. кабелем, ферриты - хз, не пробовал. Некопаный огород короче...



[amist]

Выложить могу только фоты спаяных плат. В скором времени я думаю, появится много как фотоотчетов о сборке прибора и корпуса для него, так и предложений по продаже готовых корпусов.

Выложи фото своей версии всех спаянных PCB плат Top & Botton, только в хорошем разрешении, чтобы были видны номиналы SMD резисторов. Можешь?



[PCB21]

Ok, завтра выложу.



[BuratinOFF]

...в хорошем разрешении, чтобы были видны номиналы SMD резисторов...

Хороший фотик для макросъемки нужен, имхо проще в photoшопе подписать.

И снова вопрос (v 1.3): С121; С128 с зiрочками, как с ними бороться? ставим 100 и потом добавляем или до ста подбираем - чего нужно получить на выходе?
R165, на сборочном, я так понял для бузера без генератора?
И С119 по схеме, на сборочном переименован в С191, на всякий случай



[PCB21]

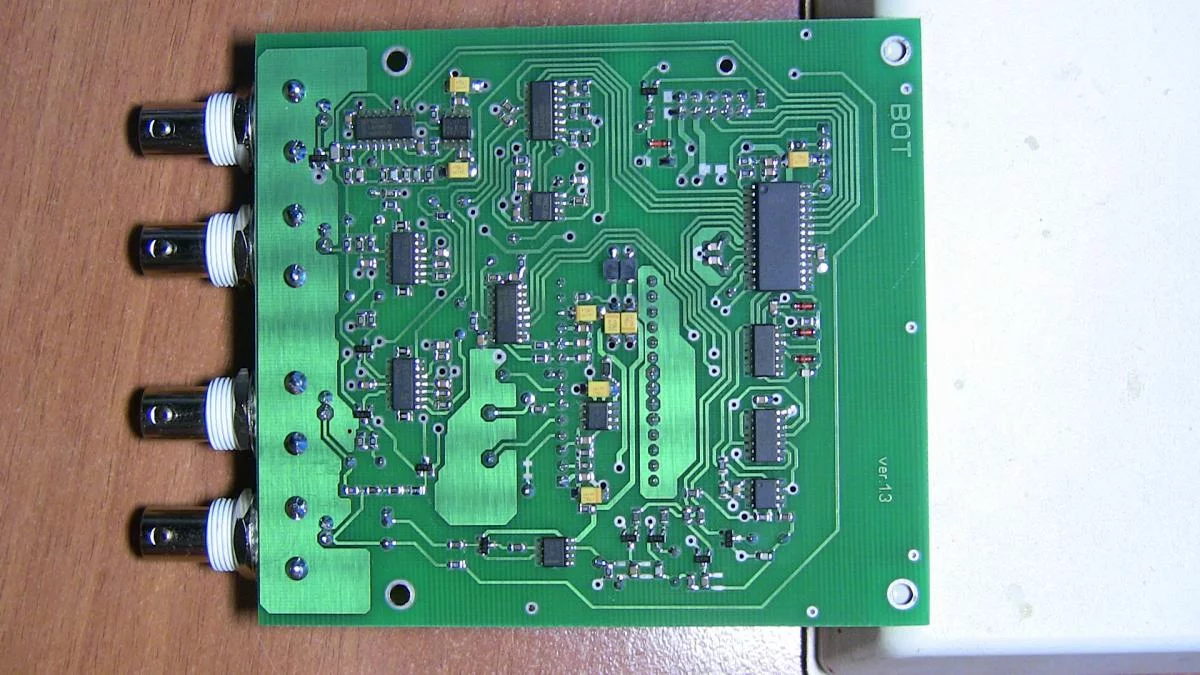

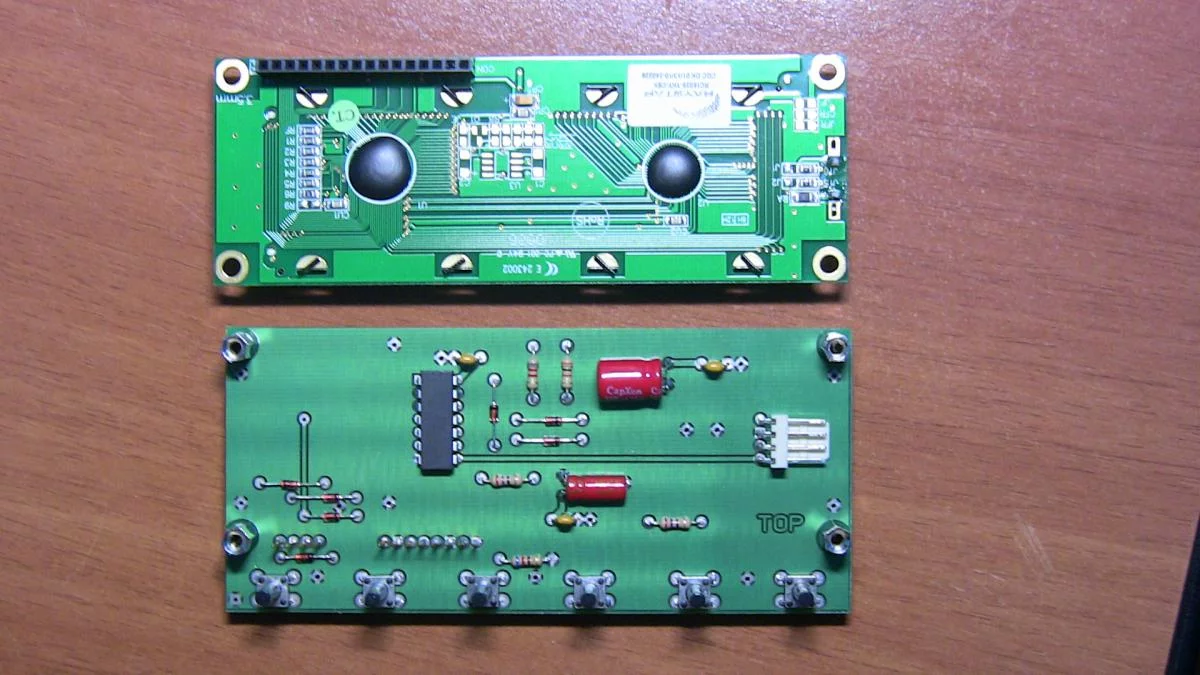

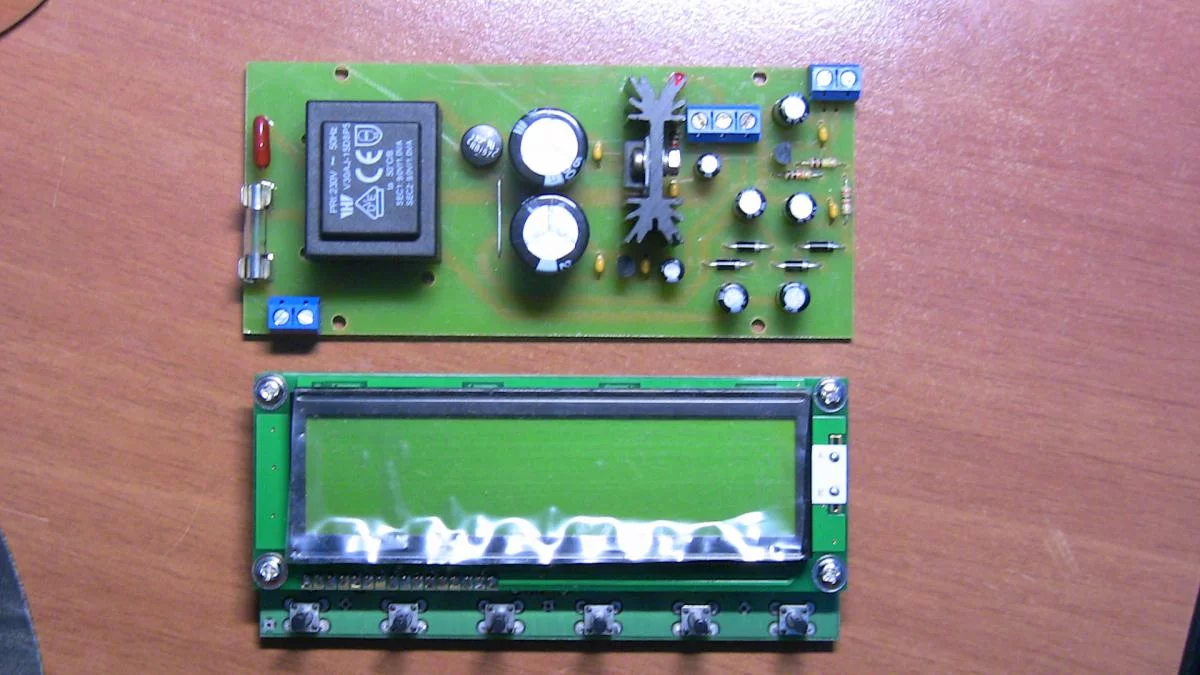

Фотки RLC2

Хороший фотик для макросъемки нужен, имхо проще в photoшопе подписать.

Не зеркалка, но с пивом думаю пойдет...

Шось таке должно получиться

С121; С128 с зiрочками: с ними бороться не нужно, они допаиваются если амплитуда тестового сигнала больше 600mV.
Чего нужно получить - читать тут: https://www.kharkovforum.com/attachment.php?attachmentid=987637&d=1268915638 этап 3, 4
R165 и C119 - правильно понял!



[BuratinOFF]

ну тогда сборку я закончил, можно приступать к пусконаладке



[SergF]

Впечатляет

ой надо такое!



[BuratinOFF]

...не верно помечены конденсаторы С30 и С31, они имеют номинал 10нФ, а помечены на фото как 100нФ...

исправил

вот такой ишшо гибрид - подписаны номиналы резисторов, синим отмечена керамика 100n.
После этого останется запаять с десяток конденсаторов (smd) и золотой ключик, так сказать, у вас в кармане



[PCB21]

СПС!



[amist]

PCB21, спасибо за фото...

PS. Ну, вот, а у меня оказалась версия платы v.1.2A - а чем она отличается от ver.1.3?



[PCB21]

Схемотехнически ничем, но на нескольких экземплярах плат v.1.2A мне пришлось добавлять пулл-**** резисторы на DD7 и DD9.



[ESS]

Схемотехнически ничем, но на нескольких экземплярах плат v.1.2A мне пришлось добавлять пулл-**** резисторы на DD7 и DD9.

По одному резистору после С29?



[PCB21]

После С29, С201, С202. После С29 скорее за компанию, необходимости в этом уже не было.



[ESS]

А без резисторов какие как проявлялись проблемы?



[PCB21]

Без подтяжек были проблемы с линейностью измерений.



[BuratinOFF]

Как и следовало ожидать соединенные между собой платы и подключенные к источнику питания запустились без всяких проблем .
В виду отсутствия щупов и корпуса калибровкой не занимался, собственно еще не придумал как будут расположены платы
начну все-таки с корпуса, потому как если сделаю щупы приборчег очень долго будет жить в коробке из под ботинок



[PCB21]

RLC2

приборчег очень долго будет жить в коробке из под ботинок

Этт точно! нема ниче постояннее временного...



[elektronik]

Собрал , работает , ну по крайней мере что-то работает , на разомкнутых щупах оверлод , емкости меряет , резисторы пока только мелкие , на больших плавает от минусов в плюсы . Калибровку не делал еще , нечем , щупы пара проводов сплетенных .
Большое спасибо PCB21 .
