Приступил к сборке наконец. Вопрос : при подаче питания на дисплее верхний ряд засвечен, при отключении дата-клок начинает пикать значит с МК все в норме. собственно суть вопроса такова ставил вместо 4148 наши кд522 (с маркировкой знаком) может из-зи них такое быть? (74нс164 выпаяна с рабочего тюнера)
Сборка и настройка прибора RLC2
- Автор теми PCB21
- Дата створення
Попробуй заменить VD20 на повторитель с ОК (типа SN74AHCT1G125).
В дейташите на KS0066 указано максимальное входное напряжение лог. "0" 0.6В и 1В (обозначены как VIL1 и VIL2, в чем разница - не разбирался). В RLC2 напряжение лог. "0" на входе E дисплея больше, чем 0.6В.
Вообще я слегка поменял свое мнение о GO (автор прибора). В целом схема вроде и неплохо продумана, но есть куча мелких недоработок...
В дейташите на KS0066 указано максимальное входное напряжение лог. "0" 0.6В и 1В (обозначены как VIL1 и VIL2, в чем разница - не разбирался). В RLC2 напряжение лог. "0" на входе E дисплея больше, чем 0.6В.
Вообще я слегка поменял свое мнение о GO (автор прибора). В целом схема вроде и неплохо продумана, но есть куча мелких недоработок...
STS-ODESSA
Привіт!
Статус: Офлайн
Реєстрація: 15.05.2010
Повідом.: 1
Реєстрація: 15.05.2010
Повідом.: 1
Благодарю за информационную помощь "chip" и "PCB21"!
Останнє редагування:
Урааааа!!! заработало!!! (Если найдуться такие же как и я не понятливые; всякое может быть. Калибровку делать так OPEN все разобкнуто, SHORT все впровода в кучу.)
Потому как я понял сначала немного не так, Я РАЗМЫКАЛ крокодилы))).
Пы.Сы. Просьба не смеяться. голова занята сессией)))
Потому как я понял сначала немного не так, Я РАЗМЫКАЛ крокодилы))).
Пы.Сы. Просьба не смеяться. голова занята сессией)))
RLC2
Поздравляю с окончанием сборки!
Выложил доки к последним версиям плат: https://www.kharkovforum.com/showpost.php?p=13037711&postcount=375
Там же авторские доки пропавшие с про-радио.
--------------------------------------------------------------------------------------
Возьму попутный заказ на изготовление печатных плат (ОПП, ДПП с металлизацией, с маской, маркировкой или без).
Демократичные цены, отправка по Украине, нал/безнал, вопросы - в личку или pcb21 сбк маил тчк pу.
Форматы: Pcad 200x, Sprint, Eagle, Gerber, Pads2007, Pcad 4.5, Orcad, Altium, Kicad, Proteus 7.6.
Поздравляю с окончанием сборки!
Выложил доки к последним версиям плат: https://www.kharkovforum.com/showpost.php?p=13037711&postcount=375
Там же авторские доки пропавшие с про-радио.
--------------------------------------------------------------------------------------
Возьму попутный заказ на изготовление печатных плат (ОПП, ДПП с металлизацией, с маской, маркировкой или без).
Демократичные цены, отправка по Украине, нал/безнал, вопросы - в личку или pcb21 сбк маил тчк pу.
Форматы: Pcad 200x, Sprint, Eagle, Gerber, Pads2007, Pcad 4.5, Orcad, Altium, Kicad, Proteus 7.6.
У некоторых типов конденсаторов реактивные параметры, а иногда и емкость зависят от приложенного напряжения. Вот биас собсна и есть это внешнее регулируемое напряжение. С дешевой керамикой весьма любопытные экперименты получаются...
Разводка под биас есть на плате питания, а в полных комплектах есть и компоненты.
Разводка под биас есть на плате питания, а в полных комплектах есть и компоненты.
BuratinOFF
Привіт!
Статус: Офлайн
Реєстрація: 26.02.2010
Повідом.: 28
Реєстрація: 26.02.2010
Повідом.: 28
2 woshod:
как говорит первоисточник:"При измерении емкости варикапов и приходится изменять это напряжение, а еще если измерять емкость p-n переходов диодов, или же емкость коллекторных переходов транзисторов. Это напряжение влияет на величину емкости варикапов или других p-n переходов."
2 PCB21:
вопрос, даже два
: на плате обработки ver. 1.3 сдвигать микруху и на землю ничего добавлять не нужно?(там вроде поправлено енто дело).
И еще, R201 (51 Ом) там дорога между площадками, так и ставить там ни каких хитростей нету ?
И последнее, на плату обработки можно где-то глянуть цоколевку колодок подключения к БП и плате индикации, :-[ лень по схеме рыть мож где готовое есть.
И ишшо вопрос: в комплекте приехали BC817-40 вместо мосфитов, их ставить?
как говорит первоисточник:"При измерении емкости варикапов и приходится изменять это напряжение, а еще если измерять емкость p-n переходов диодов, или же емкость коллекторных переходов транзисторов. Это напряжение влияет на величину емкости варикапов или других p-n переходов."
2 PCB21:
вопрос, даже два
: на плате обработки ver. 1.3 сдвигать микруху и на землю ничего добавлять не нужно?(там вроде поправлено енто дело).И еще, R201 (51 Ом) там дорога между площадками, так и ставить там ни каких хитростей нету ?
И последнее, на плату обработки можно где-то глянуть цоколевку колодок подключения к БП и плате индикации, :-[ лень по схеме рыть мож где готовое есть.
И ишшо вопрос: в комплекте приехали BC817-40 вместо мосфитов, их ставить?
Останнє редагування:
На ver.1.3 сдвигать не нужно.
R201 не ставить, это для любителей секаса с интерсилом ... а так хитростей нету...
Цоколевка ХР1 соответствует этой схеме: https://www.kharkovforum.com/attachment.php?attachmentid=1255005&d=1275748004, первый вывод (Speaker) исполнен квадратом.
Если готовое (смотрим со стороны TOP):
Speaker___<= => VBias
LCD Data__<= => nc
LCD Clock__<= => Gnd
-5V_______<= => nc
+5V_______<= => Gnd
Да, BC817 рулят вместо мосфетов.
ps в большинстве полных комплектов бузеры пьезо без генератора, в этом случае вместо VD13 нужно ставить резистор 1-2К.
R201 не ставить, это для любителей секаса с интерсилом
... а так хитростей нету...Цоколевка ХР1 соответствует этой схеме: https://www.kharkovforum.com/attachment.php?attachmentid=1255005&d=1275748004, первый вывод (Speaker) исполнен квадратом.
Если готовое (смотрим со стороны TOP):
Speaker___<= => VBias
LCD Data__<= => nc
LCD Clock__<= => Gnd
-5V_______<= => nc
+5V_______<= => Gnd
Да, BC817 рулят вместо мосфетов.
ps в большинстве полных комплектов бузеры пьезо без генератора, в этом случае вместо VD13 нужно ставить резистор 1-2К.
Останнє редагування:
BuratinOFF
Привіт!
Статус: Офлайн
Реєстрація: 26.02.2010
Повідом.: 28
Реєстрація: 26.02.2010
Повідом.: 28
Дякую.
:-[ я как-то в этот угол схемы не заглядывал, только там вроде data сначала...
В общем осталось расставить "однопалубные"
думаю за завтра закончу.Ишшо вопрос: на плате БП, рядом с колодкой U Bias имеиццо две дирочко - вопрос под кого?

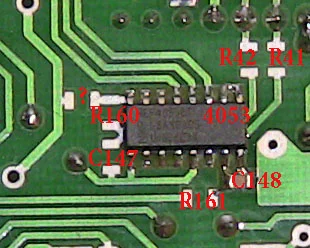

...и вновь вопрос от телезрителей - внимание на экран, если С147 впаять согласно сборочного, то вместо земли он попадет на С29, и там где знак вопроса кто должен быть?
Вкладення
Останнє редагування:
Ничем не хуже, пока работает без пост. составляющей.
2 Buratin: да, дата вначале, потом клоки.
дирочко под pls с шагом 2,5 если кому так удобнее будет...
Боюсь на вопрос телезрителей знатоки курят, так как нужно юзать сборку от версии платы 1.3, например отсель:https://www.kharkovforum.com/attachment.php?attachmentid=1253375&d=1275690499
Останнє редагування:
BuratinOFF
Привіт!
Статус: Офлайн
Реєстрація: 26.02.2010
Повідом.: 28
Реєстрація: 26.02.2010
Повідом.: 28
ЫЫЫ
И правда этот получше будет, пойду искать 10 отличий...
О и кондюк нашелся на 0.47 (С191), я уж думал лишний хотел его обратно отправлять
да, вовремя со сборочным, спасибо огромное, а то я бы ишшо пару страниц вопросов накатал
И правда этот получше будет, пойду искать 10 отличий...
О и кондюк нашелся на 0.47 (С191), я уж думал лишний хотел его обратно отправлять да, вовремя со сборочным, спасибо огромное, а то я бы ишшо пару страниц вопросов накатал
Останнє редагування:
Я там отличий насчитал больше 10, может ТС віложит в начале єтой ветки последние сборки? Тож начал по старой сборке паять , потом только новую увидал.
Никак не могу откалибровать на 10кгц сигнале, дополнительніе 100пф из комплекта запаял, амплитуді тестовіх сигналов віровнялись, а калиброваться не хочет! Кто как поборол?
, потом только новую увидал.Никак не могу откалибровать на 10кгц сигнале, дополнительніе 100пф из комплекта запаял, амплитуді тестовіх сигналов віровнялись, а калиброваться не хочет! Кто как поборол?
