Сборка и настройка прибора RLC2

  • Автор теми Автор теми PCB21
  • Дата створення Дата створення

Хотели бы Вы иметь прибор RLC2

  • Кількість людей, що взяли участь в опитувані
    138
довел более менее амплитуду до одинаковости.
при двух частотах 1 и 10к 0.56, а при 100 0.58 соответсвенно усилители недотягивают до табличных уровней (2.78в).
Оно вообще нада?, добивать до табличных уровней? а из меню подправить можно

Доброго времени суток Уважаемые форумчане. Написал на про-радио, но может здесь быстрей будет. Помогите разобраться с прибором. Прошивка 1.3 на 16МГц, не могу войти в сервисные режимы по нажатию клавиш S1,S2, S4. При этом, долговременное нажатие на S5 отключает/включает пищалку, и по S6 могу входить в меню настроек. Все короткие нажатия работают исправно. Номиналы как на схеме GO v1.0 от 19.10.2008, DD14 - PC74HCT164P Philips, индикатор пробовал менять на два других - не помогло. Сигнал Data шунтировал на землю сопротивлением 3к3 - не помогло. Здесь писали про подбор сопротивлений R66, R67 - растолкуйте как?
З.Ы. Платы собирал сам

Привет всем! Наконец то сел настраивать прибор. И есть первые проблемы:

OPEN калибровка проходит нормально, а SHORT, запускаю, мигают диапазоны A0,A1, до бесконечности.
Меандр 250 и 100 кГц померить не могу, что то мой осцыл. не меряет, все остальное вроде есть как в таблице.
Только вот с опорным напряжением, оно у меня 1.22 В.
Кто что посоветует?
Спасибо!!!!

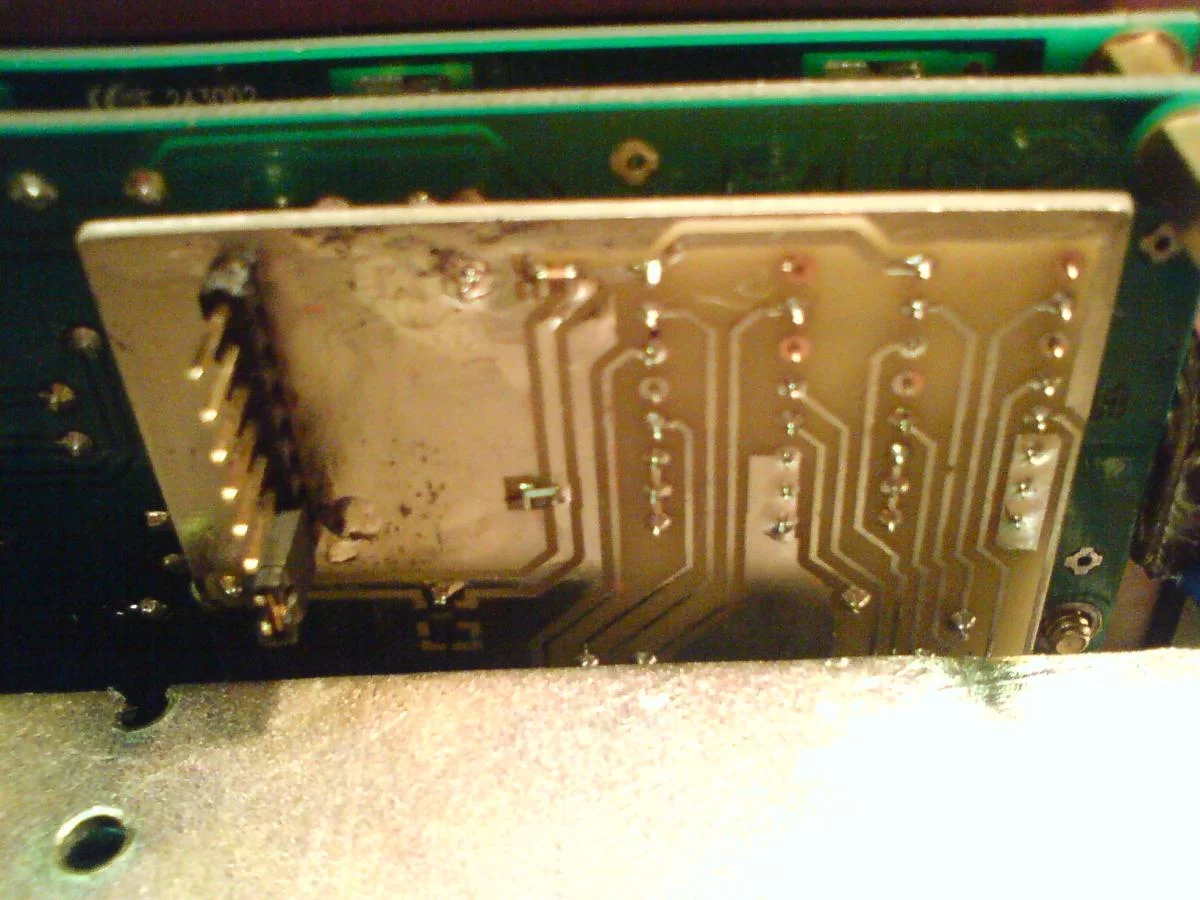

Понравилась идея высказанная ux2ix на 12 стр. пост 226, соорудил коммутатор, на 4053, теперь на индикатор выводится и показания RLC или частотомера. Вот такая этажерка вышла:


Вкладення

  • DSC02006.webp
    105.5 КБ · Перегляди: 402
ivan_fd сказав(ла):
Привет всем! Наконец то сел настраивать прибор. И есть первые проблемы:

OPEN калибровка проходит нормально, а SHORT, запускаю, мигают диапазоны A0,A1, до бесконечности.
Меандр 250 и 100 кГц померить не могу, что то мой осцыл. не меряет, все остальное вроде есть как в таблице.
Только вот с опорным напряжением, оно у меня 1.22 В.
Кто что посоветует?
Спасибо!!!!
Натисніть, щоб розгорнути...
Была же эта проблема 2 страницы назад. (непропай)
а вот опрное 1.2 эт после 358 или делителя???:confused:



забыл вот еще что приатачить

Останнє редагування:
Опорное 1.2 В, это на выводе 8 стабилитрона.

смотри сколько на REF (2 нога ICL)
и у мня такое было и у чела недавно. с качет между а1-а0
если плате больще месяца после производства, нада либо ластиком пройтись до блеска(невсяким) либо ....
95% имхо непропай. береш тестер и один щуп(я ползую -) на ногу микрухи, а вторым + на свободное место до пайки ножки. пищит? ОК. непищит - ссам понимаеш.

AlexTEJ сказав(ла):
Понравилась идея высказанная ux2ix на 12 стр. пост 226, соорудил коммутатор, на 4053, теперь на индикатор выводится и показания RLC или частотомера. Вот такая этажерка вышла:
Натисніть, щоб розгорнути...

подгоните схемку комутаторы!плиз

woshod сказав(ла):
подгоните схемку комутаторы!плиз
Натисніть, щоб розгорнути...

Дык в упомянутом выше посте есть схемка, я делал только коммутатор, ибо с частотомеррм не определился пока, а если нужна печатка коммутатора, то завтра выложу.

mobSerg сказав(ла):
Доброго времени суток Уважаемые форумчане. Написал на про-радио, но может здесь быстрей будет. Помогите разобраться с прибором. Прошивка 1.3 на 16МГц, не могу войти в сервисные режимы по нажатию клавиш S1,S2, S4. При этом, долговременное нажатие на S5 отключает/включает пищалку, и по S6 могу входить в меню настроек. Все короткие нажатия работают исправно. Номиналы как на схеме GO v1.0 от 19.10.2008, DD14 - PC74HCT164P Philips, индикатор пробовал менять на два других - не помогло. Сигнал Data шунтировал на землю сопротивлением 3к3 - не помогло. Здесь писали про подбор сопротивлений R66, R67 - растолкуйте как?
З.Ы. Платы собирал сам
Натисніть, щоб розгорнути...

Проблема может быть в микросхеме серии HCT.
Если кто-то применял такую - пусть отпишется.
M74HC164B от STM с резисторами R66, R67 3К+8,2К исправно работают на всех приборах, ничего подбирать не приходилось.
Была только проблема, если кабель около 60см - тогда кнопки работали через раз...
Выход - брать осцилл, смотреть уровни.

ivan_fd сказав(ла):
Привет всем! Наконец то сел настраивать прибор. И есть первые проблемы:

OPEN калибровка проходит нормально, а SHORT, запускаю, мигают диапазоны A0,A1, до бесконечности.
Меандр 250 и 100 кГц померить не могу, что то мой осцыл. не меряет, все остальное вроде есть как в таблице.
Только вот с опорным напряжением, оно у меня 1.22 В.
Кто что посоветует?
Спасибо!!!!
Натисніть, щоб розгорнути...

Опорное на LM285 и должно быть 1.22В, а на выв.2 ICL7135 дб. 0,5В
По поводу мигают диапазоны - зайти в отладку и проверить значения с АЦП по каналам тока и напряжения на всех 3 изм. частотах.
Если близко к 20000 - калибровки не пройдут.
Обычно достаточно прижать размах на 10КГц добавлением 100пФ из КИТа.

PCB21 сказав(ла):
Проблема может быть в микросхеме серии HCT.
Если кто-то применял такую - пусть отпишется.
M74HC164B от STM с резисторами R66, R67 3К+8,2К исправно работают на всех приборах, ничего подбирать не приходилось.
Была только проблема, если кабель около 60см - тогда кнопки работали через раз...
Выход - брать осцилл, смотреть уровни.
Натисніть, щоб розгорнути...

Спасибо, я тоже на микруху грешу. Поменяю - проверю. Кабель проверял уже. По уровням - чего я там должен увидить? Тыкался риголом (неделю как пришел с китая, еще не присобачился к нему), так и не смог отловить красивую картинку. Может скините фотку чо там должно быть.

PCB21 сказав(ла):
По поводу мигают диапазоны - зайти в отладку и проверить значения с АЦП по каналам тока и напряжения на всех 3 изм. частотах.
Если близко к 20000 - калибровки не пройдут.
Обычно достаточно прижать размах на 10КГц добавлением 100пФ из КИТа.
Натисніть, щоб розгорнути...

Прибор оставил на работе, заходил в отладку, если мне не изменяет память было (там два значения) одно почти 0, а другое ~ 173xxx.

Завтра поставлю кондеры, посмотрим.

Фоток нет, там все интуитивно понятно.
Если для ригола использовать внешнюю синхру с клока платы индикации, то наверно можно увидеть всю посылку.
А кстати, что с керамикой и литом на питании 74HCT164?
Есть?

AlexTEJ сказав(ла):
Дык в упомянутом выше посте есть схемка, я делал только коммутатор, ибо с частотомеррм не определился пока, а если нужна печатка коммутатора, то завтра выложу.
Натисніть, щоб розгорнути...
да печатка будет кстати:)
сенкс

PCB21 сказав(ла):
Фоток нет, там все интуитивно понятно.
Если для ригола использовать внешнюю синхру с клока платы индикации, то наверно можно увидеть всю посылку.
А кстати, что с керамикой и литом на питании 74HCT164?
Есть?
Натисніть, щоб розгорнути...

Буду мануал курить по ослику. Кондеры есть стоят 0,1 мкф - 3шт и 10Х16В.

Так...
Ничего конденсаторы по 100pF не дали. Так же при SHORT калибровке мигает А0-А1.

Значения с отладки при замкнутых щупах:

I000033 000000
100 1x1 Re 1k

U000001 000000
100 1x1 Re 1k
-----------------------------
I000014 000000
100 1x1 Re 10k

U000012 000000
100 1x1 Re 10k
-----------------------------
I000054 000000
100 1x1 Re 100

U000000 000000
100 1x1 Re 100
-----------------------------

Наверное это не то.
Вот что показывает по длинному нажатию на S4:

U-006169 016385
I000016 - 000005 --- 100 Гц
----------------------
U-005103 017562
I000001 - 000005 --- 1 кГц
----------------------
U-002796 017706
I000031 - 000005 --- 10 кГц

Это в норме?
Спасибо!

Останнє редагування:
woshod сказав(ла):
да печатка будет кстати:)
сенкс
Натисніть, щоб розгорнути...

Вот печатка, пару слов по монтажу:
пп.расчитана на установку 4053 в DIP корпусах, для монтажа необходимо:
на плате индикатора обрезать дорожки от разъема индикатора RS, E, D7, D6, D5, D4. У D4 режутся дорожки с обеих сторон штырка, и затем ставится перемычка с анода VD14 на дорожку идущую к 3 ноге мс. Выводы анодов VD14-VD17 не обкусываем, так же как и + вывод R71 (27 Ом), штырьки 14, 13, 12, 11, 6, 5, 4, 2 разъема индикатора (у кого он на разъеме) ставим длинные, есть такие, или применяем от углового разъема предварительно разогнув, на дорожки RS и E под соотвктствующими отв. платы коммутатора запаиваем вертикально штырьки (из ног диодов). Вот на этот "частокол" и сажаем плату коммутатора прижимая мс к плате индикатора.
Для работы RLC на шине упр. (COM) должен быть "0", т.е пока не подключена плата частотомера, просто ставится перемычка на крайние выводы разъема.
Усе!:D

Еще есть вопрос к ux2ix, Василий, Вы говорили, что писали программу для частотомера под опорник типа Гиацинта, и как результат? Есть ли смысл применять стабильный опорник в подобных частотомерах? На разных форумах давно пережовывается этот вопрос, но так и не встречаял действующей програмки.

Фу.... Разобрался теперь все работает. Это все моя не внимательность.
9 вивод DA5 висел в воздухе.
Всем спасибо!


Еще вопрос. Малые емкостя меряет нормально, при подключении 2200 мФ показивает 1.8 мФ.

Останнє редагування:
