Сборка и настройка прибора RLC2

[ivan_fd]

По отладке понятно - все работает, а вот с конфигурацией по трем заходит, а выйти ни по одной из клавиш не выходит, приходится отключать от сети.



[VladSko]

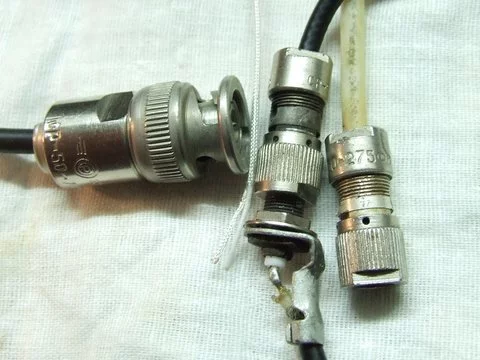

Есть мысль использовать в RLC-2 вместо BNC СР-50-275 в комплекте с СР-50-274, они будут поменьше и их можно безболезненно вывести на лицевую панель. Попробую прикрепить фото. Нормально сделать ссылку не могу, т.к. еще мало нафлудил



[woshod]

заканчивается вообщем приборчик
ацп невпаивал решил проверить кондюк
а он на кнопки нереагирут.
щупы полюбому должны присутствовать?
пс. бузер тоже невпаян, но на нем сигнал появляется при нажатиии на кнопку 6

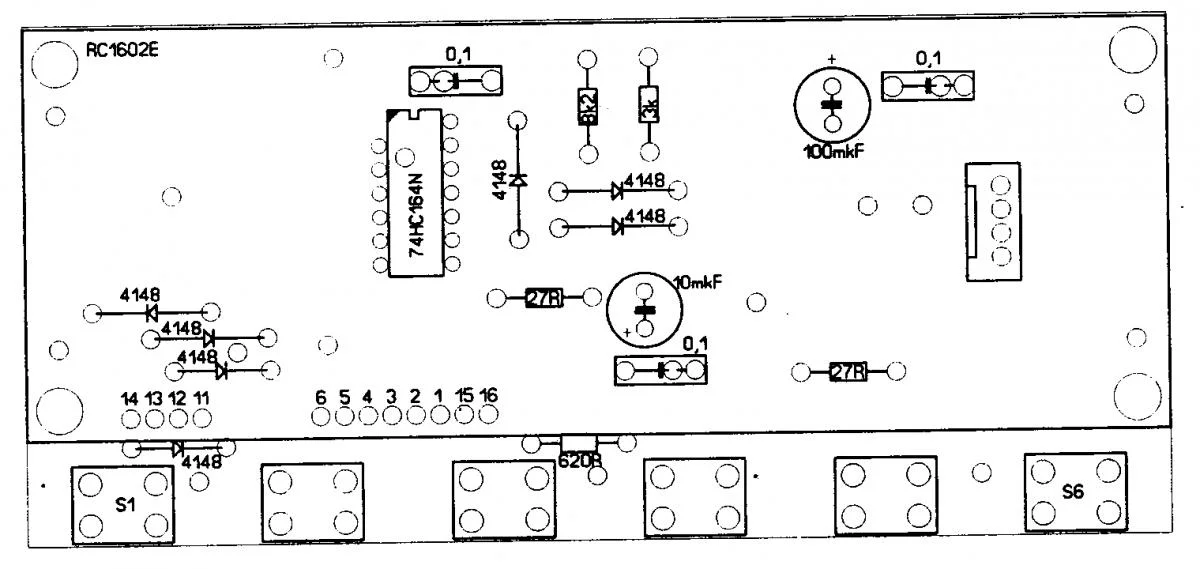

и еще монтаж делал по файлу МОТОРА из первой страницы



[VladSko]

to woshod

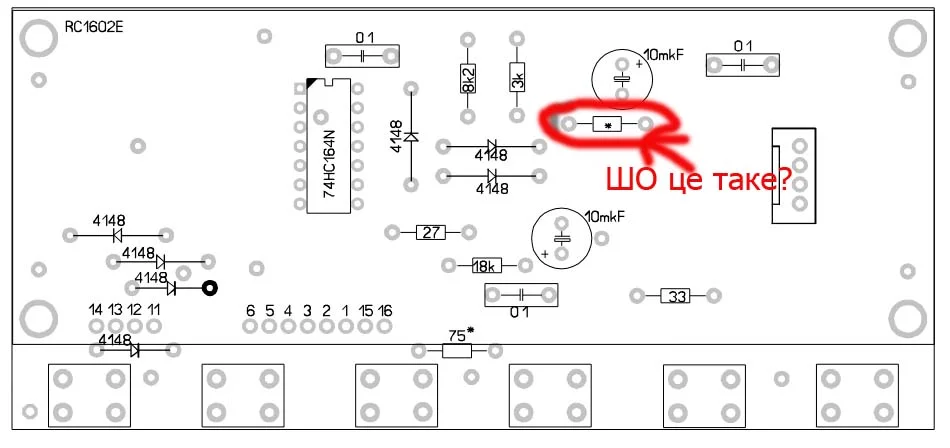

На плате версии 1.1 этого резистора нету. О нем шла речь в постах 231, 232 на стр.12.



[woshod]

у меня другая плата ))))

На кнопки прибор точно не реагирует без подключенного АЦП. А выводит ли что-то на дисплей - не помню.

мля!!! мои "пардон"
Я напутал у ся в голове типа ацп это и есть DA9
по сборочному вообще DD9,

пс. вообще с нормальной документацие билебердос грубо говоря, хорошо хоть на форуме помогают.
до сих пор аУеваю, как PCB21 запустил плату с косяком в производ, неотпрототипировав ейную!!!!



[Celeron667]

до сих пор аУеваю, как PCB21 запустил плату с косяком в производ, неотпрототипировав ейную!!!!

Дык, а кто мешал свою сваять? Или хотя бы перед заказом сверку схемы с монтажкой сделать - толмуты то были.
Автору КИТа вообще памятник надо ставить. Помимо головняков с наборами он еще и тех. поддержку тянет...



[Sergei_sms]

Прошу помочь решить проблему! При включении LCD высвечивает "заставку" - .... версия 1.3, в правом нижнем углу начинают высвечиваться диапазоны от А7 до А0, доходит до А0 и виснет, попеременно моргают А0 - А1,прибор реагирует только на кнопки S5 и S6 - ситуация описывалась выше в 280-х постах, тоже в ките попалась HCF, вылечил заменой R160 и R161 (поменял оба, напряжение на DD9 было 1,9 и 0,9В) на 1кОм (может R160 зря?). Сейчас при "холодном" старте (при промежутке между включениями минут 7 - 10) прибор стартует, после заставки кажет
Rs 9.99MO 1k
Csa 3.1nF !A3
при замкнутых как для OPEN калибровки входах, для диапазонов 0,1,2 если начать их переключать вручную пишет перегрузка. Калибровки делать не дает - как бы подвисает и начинают моргать попеременно теперь А1-А2. Если выключить и включить повторяется похожая ситуация как с защелкнувшейся DD9, только моргают диапазоны А1-А2 вместо А0-А1, напряжение при этом на микросхемах +4,9 и -4,8 (похоже что в норме). Если выключить и ждать минут 7-10, то прибор снова входит в рабочий режим. По контрольным точкам: 250кГц - ОК, 1кГц - ОК, синус на выходе МАХ7400 - ОК, где он должен быть 0,6В - там осцил кажет то 0,6 с копейками (если ручками настройки осц крутить), то 0,236 (при включении автоматич режима измерения на осц - пользую Rigol) Опорное - 1,234 на 285-той и 0,505 на АЦП соотв (мультиметр Unit 70 серии). Если верить осц - 0,236 синуса маловато - что-то еще нужно после МАХ7400 поковырять? В чем еще может быть загвоздка?



[PCB21]

2 Sergei_sms: не вкурил фразу "при замкнутых как для OPEN калибровки входах"...
По всей видимости прибор не может определиться с удобным диапазоном - нужно проверять монтаж, и соответствие номиналов по сборке. Особое внимание 4052 и соседям.
Перегрузка на какой-то определенной тестовой частоте или на всех?



2 woshod: это такая большая проблема, сместить один чип на 1,27мм?
Ах извините!
Да, не отловил 1 *****, зато отловил 29 других косяков, не пофиксив которые, можно было отправить всю партию v1.2a плат в мусорку!
Тезисы про косяки в плате может задвигать человек, не видевший исходный дизайн
Рекомендую ознакомиться - такого кол-ва глюков в рамках одной платы нужно еще поискать.
Мессаджи на прорадио о глюкавости разводки от KIVа появились значительно позже...
Про резистор на плате индикации писано неодноразово - он есть в самом модуле дисплея, потому упразднен в плате.
Еще вопросы?

2 Celeron667 - СПС за добрые слова, головняков действительно хватает...



[Sergei_sms]

2 Sergei_sms: не вкурил фразу "при замкнутых как для OPEN калибровки входах"...
По всей видимости прибор не может определиться с удобным диапазоном - нужно проверять монтаж, и соответствие номиналов по сборке. Особое внимание 4052 и соседям.
Перегрузка на какой-то определенной тестовой частоте или на всех?

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

- переписка АК и specialist2

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

собственно сама фотка
По номиналам - впаивал те что пришли в кИте, согласно принципиальной и монтажной схем. Вчера весь вечер в очках просидел - сверял то, что напаял со схемой + сопли = вроде все ОК. Напряжение на С19 - 0,634 (+- копейки), на выв.1 DA4 - 3.00, на выв.3 DD2 и соотв на выв.1 DA5 - 0.00 при неподключенных щупах. Прибор не меряет ничего вообще. Перегрузка вываливалась на всех частотах в диапазонах А0-А2, и хаотически на 10кГц на других (то что-то кажет, то OVERLOAD). Вечером перелопачу узел с DD2 + еще раз монтаж и сопли.



[кт315]

Прошу помочь решить проблему! При включении LCD высвечивает "заставку" - .... версия 1.3, в правом нижнем углу начинают высвечиваться диапазоны от А7 до А0, доходит до А0 и виснет, попеременно моргают А0 - А1,прибор реагирует только на кнопки S5 и S6 - ситуация описывалась выше в 280-х постах, тоже в ките попалась HCF, вылечил заменой R160 и R161 (поменял оба, напряжение на DD9 было 1,9 и 0,9В) на 1кОм (может R160 зря?). Сейчас при "холодном" старте (при промежутке между включениями минут 7 - 10) прибор стартует, после заставки кажет
Rs 9.99MO 1k
Csa 3.1nF !A3

Да у вас похоже всё работает. Прибор с места не сдвинется , пока калибровку не сделаете, Это обязательно для версии 1.3. Сам неделю на эти надписи смотрел. подержите кнопку один до двух пиков и отпустите и выдете в режим калибровки, а кнопкой два её запустите.
Калибровка с замкнутыми щупами, означает, что замкнуты между собой а не на массу, Уменя один раз экран. оплётка замкнула на крокодиле, так ощущение что прибор завис, ни на что не реагирует.



[PCB21]

2 Sergei_sms - у specialist2 немного другой прибор, на ДИП-чипах.
И проблема имхо где-то в плате, а не в кабелях или щупах.

Как верно заметил КТ315, прибор нужно вначале обязательно откалибровать на SHORT & OPEN.
Если калибровка спотыкается на всех 3 частотах, то вряд-ли дело в размахе синуса.
Нужно заходить в отладку и смотреть значения с АЦП по каналам тока и напряжения, при известном Rx.
Примеры правильных значений были на про-радио.



[Koзак]

Вчера весь вечер в очках просидел - сверял то, что напаял со схемой + сопли = вроде все ОК. Напряжение на С19 - 0,634 (+- копейки), на выв.1 DA4 - 3.00, на выв.3 DD2 и соотв на выв.1 DA5 - 0.00 при неподключенных щупах.

3 Вольта слишком большое напряжение на выв.1 DA4, где-то ошибка в монтаже или утечки по плате (промыть от флюса), возможен брак DA4, промерьте сначала напряжения на выв.14 и 8 DA4.

Прибор не меряет ничего вообще. Перегрузка вываливалась на всех частотах в диапазонах А0-А2, и хаотически на 10кГц на других (то что-то кажет, то OVERLOAD). Вечером перелопачу узел с DD2 + еще раз монтаж и сопли.

Перегрузка на диапазонах может быть вызвана завышенными уровнями тока или напряжения.
В режиме отладки посмотреть цифры АЦП для КЗ и ХХ по входу.
Для измерений на А0-А2, к схеме измерений подключается R6=100Ом.
В ручном режиме выбора диапазонов выбрать А2, на вход резистор 1Ом, перейти в режим отладки по “длинному” нажатию S6, или S4, записать цифры для тока и напряжения.



[Sergei_sms]

Да у вас похоже всё работает. Прибор с места не сдвинется , пока калибровку не сделаете, Это обязательно для версии 1.3. Сам неделю на эти надписи смотрел. подержите кнопку один до двух пиков и отпустите и выдете в режим калибровки, а кнопкой два её запустите.
Калибровка с замкнутыми щупами, означает, что замкнуты между собой а не на массу, Уменя один раз экран. оплётка замкнула на крокодиле, так ощущение что прибор завис, ни на что не реагирует.

Так я и дал ссылку на картинку - они (входы) меж собой и замкнуты, а не на массу. Если прибор при включении не зависает, то в режим калибровки захожу без проблем - а дальше тишина - нажимаю на S2 для старта и гляжу на перемигивающиеся А1-А2. Больше ничего не происходит.

3 Вольта слишком большое напряжение на выв.1 DA4, где-то ошибка в монтаже или утечки по плате (промыть от флюса), возможен брак DA4, промерьте сначала напряжения на выв.14 и 8 DA4.

Мы про версию 1.3 (схема, печатка) речь ведем? В документации (поэтапная настройка), как я понял, выв.1 DA4 - должно быть 3,00 вольта (Ку=5)

2 Sergei_sms - у specialist2 немного другой прибор, на ДИП-чипах.
И проблема имхо где-то в плате, а не в кабелях или щупах.

Как верно заметил КТ315, прибор нужно вначале обязательно откалибровать на SHORT & OPEN.
Если калибровка спотыкается на всех 3 частотах, то вряд-ли дело в размахе синуса.
Нужно заходить в отладку и смотреть значения с АЦП по каналам тока и напряжения, при известном Rx.
Примеры правильных значений были на про-радио.

Собственно я ссылки давал на переписку и фотку чтобы пояснить чего я там "замыкал" при OPEN калибровке. Неужели что-то принципиально меняется при калибровке, если платы выполнены на DIP или SMD? Согласен - проблема на плате. На память не помните примерно на какой страничке про значения АЦП написано, а то их уже больше 300?



[Koзак]

Мы про версию 1.3 (схема, печатка) речь ведем? В документации (поэтапная настройка), как я понял, выв.1 DA4 - должно быть 3,00 вольта (Ку=5)

Напряжение на С19 - 0,634 (+- копейки), на выв.1 DA4 - 3.00, на выв.3 DD2 и соотв на выв.1 DA5 - 0.00 при неподключенных щупах.

Да я уже понял что это про размах синусоиды в этой точке, желательно технически правильно выражать свою мысль.
Фраза «Напряжение на С19», предполагает измерение постоянной составляющей напряжения, вот и догадывайся что имелось ввиду.

Собственно я ссылки давал на переписку и фотку чтобы пояснить чего я там "замыкал" при OPEN калибровке. Неужели что-то принципиально меняется при калибровке, если платы выполнены на DIP или SMD? Согласен - проблема на плате. На память не помните примерно на какой страничке про значения АЦП написано, а то их уже больше 300?

Для 1Ома значения АЦП есть на 69-й станичке, ссылка //pro-radio.**/measure/6873-69/#2009/02/23/13-42-19.



[woshod]

Дык, а кто мешал свою сваять? Или хотя бы перед заказом сверку схемы с монтажкой сделать - толмуты то были.

ШОШО?

TO Celeron667
Про ***** печатки сообщил тот кто первым добрался до граблей!
смотри перевую страницу
*** не в косяке дело!



[кт315]

Так я и дал ссылку на картинку - они (входы) меж собой и замкнуты, а не на массу. Если прибор при включении не зависает, то в режим калибровки захожу без проблем - а дальше тишина - нажимаю на S2 для старта и гляжу на перемигивающиеся А1-А2. Больше ничего не происходит.

Согласен - проблема на плате. На память не помните примерно на какой страничке про значения АЦП написано, а то их уже больше 300?

извиняюсь, картинку только сейчас глянул. Ну всё равно промерьте каждый вход относительно земли , может гдето на плате сопля. Ну очень похоже на мой случай. Тоже иногда пускал в ОРЕN калибровку и зависал.
А 300страниц я читал раза три, и сделал выборки , страниц восемь в ворде, если интересно могу сбросить на мыло.



[PCB21]

RLC2

А 300страниц я читал раза три, и сделал выборки , страниц восемь в ворде, если интересно могу сбросить на мыло.

Лучше выложить здесь, на прорадио сложно найти, даже зная что ищешь...



[Sergei_sms]

Да я уже понял что это про размах синусоиды в этой точке, желательно технически правильно выражать свою мысль.
Фраза «Напряжение на С19», предполагает измерение постоянной составляющей напряжения, вот и догадывайся что имелось ввиду.

ОК, согласен, надо было написать: на С19 относительно земли синус Upp=0,634V (размах, от пика до пика)

Лучше выложить здесь, на прорадио сложно найти, даже зная что ищешь...

Присоединяюсь к предложению PCB21



[кт315]

вот всё, что наконспектировал при чтении форума на прорадио, инфа не систематизирована



[4/7ok]

PCB21, подчисть личные сообщения, говорит переполнено и не отправляет...
