Езда на велосипеде в темное время суток (или "мне жалко 10грн на фонарик")

[hirokun]

Статья по теме -

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Купил там вот это за 50 грн -

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

- до "велофар" так и не дошел.
Металлический черный фонарик. Разобрал до светодиода - а там он просто "положен" в паз металлической "трубки", соприкасается только краями радиатора =( хз, какое там отведение тепла



[tifo]

А навіщо дрочовому ліхтарику нормальне відведення тепла від дрочового світлодіода?



[hirokun]

То есть, Вы хотите сказать, что в фонариках подороже там стоит правильный радиатор?



[tifo]

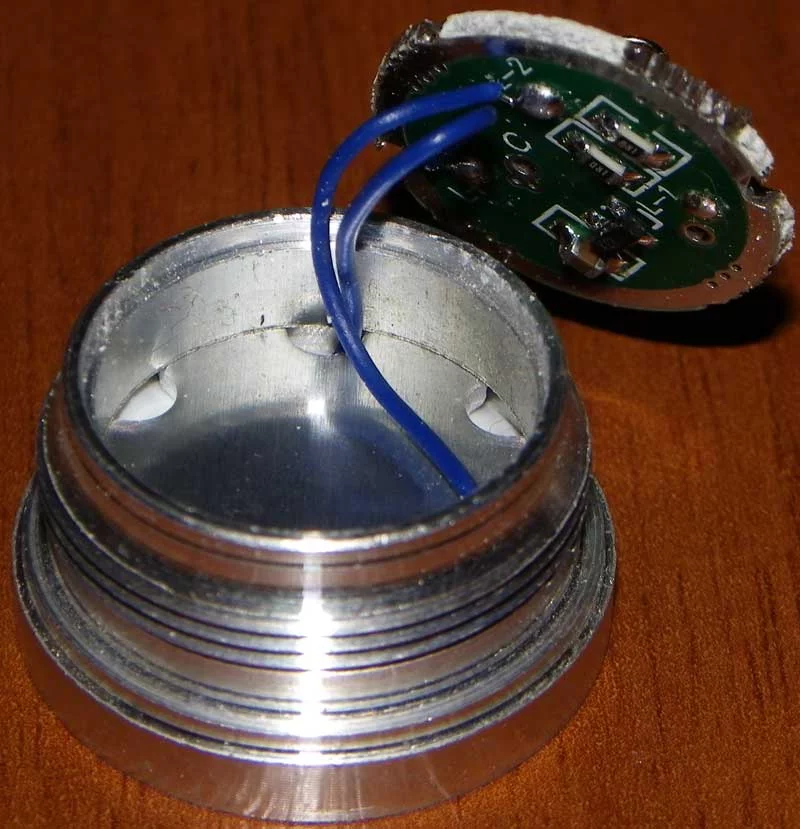

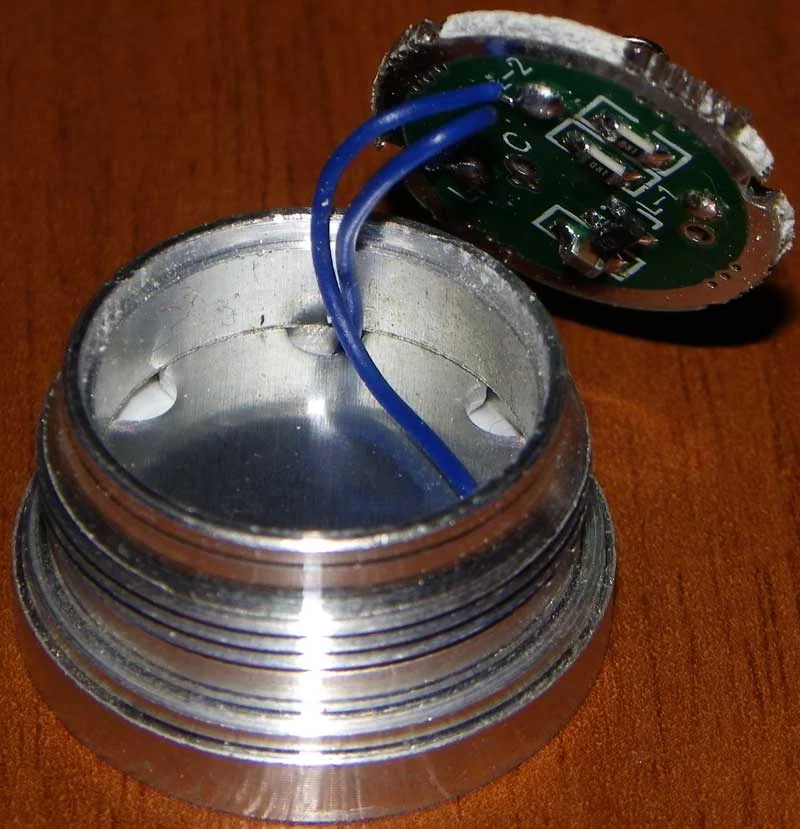

Ну у моєму десь так.
Товщина"дна пробки" 5-6мм, стінки 3-5 та 10 у довжину.
Діод 1А.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

На іншому більш дрочовому з діодом 0.5А така ж система, але без стінок. Тобто 5-6мм ***ха вкручена у тубу ліхтарика і на ній на пасті світлодіод.

На крутих чув ця "пробка" більш масивна з конусом від середини, а задроти ще й апгрейдять замінуючи на повний циліндр.



[MrKatoo]

Поскольку сейчас сразу после работы (полшестого вечера) уже тёмно, а ехать 15 км, то впереди яркий фонарик (100грн на барабане), сзади обычная, но яркая китайская блымалка плюс катафот красный, на колёсах по два оранжевых катафота. На ветровке сверху светоотражающая жилетка из секондхенда за 3грн.
Если что, езду на кракадиле уже 4 года каждый день на работу. С апреля по середину ноября. В этом году с начала марта.



[Dimon123]

Поскольку сейчас сразу после работы (полшестого вечера) уже тёмно, а ехать 15 км, то впереди яркий фонарик (100грн на барабане), сзади обычная, но яркая китайская блымалка плюс катафот красный, на колёсах по два оранжевых катафота. На ветровке сверху светоотражающая жилетка из секондхенда за 3грн.
Если что, езду на кракадиле уже 4 года каждый день на работу. С апреля по середину ноября. В этом году с начала марта.



[hirokun]

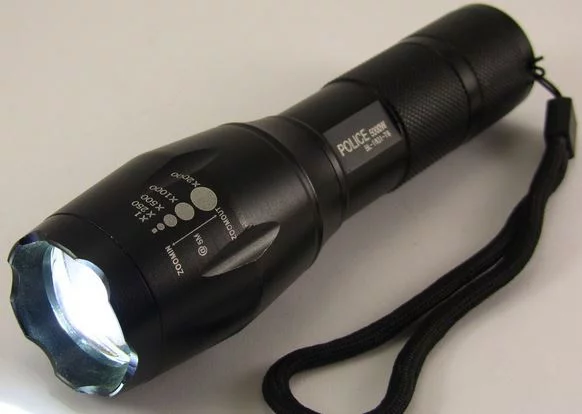

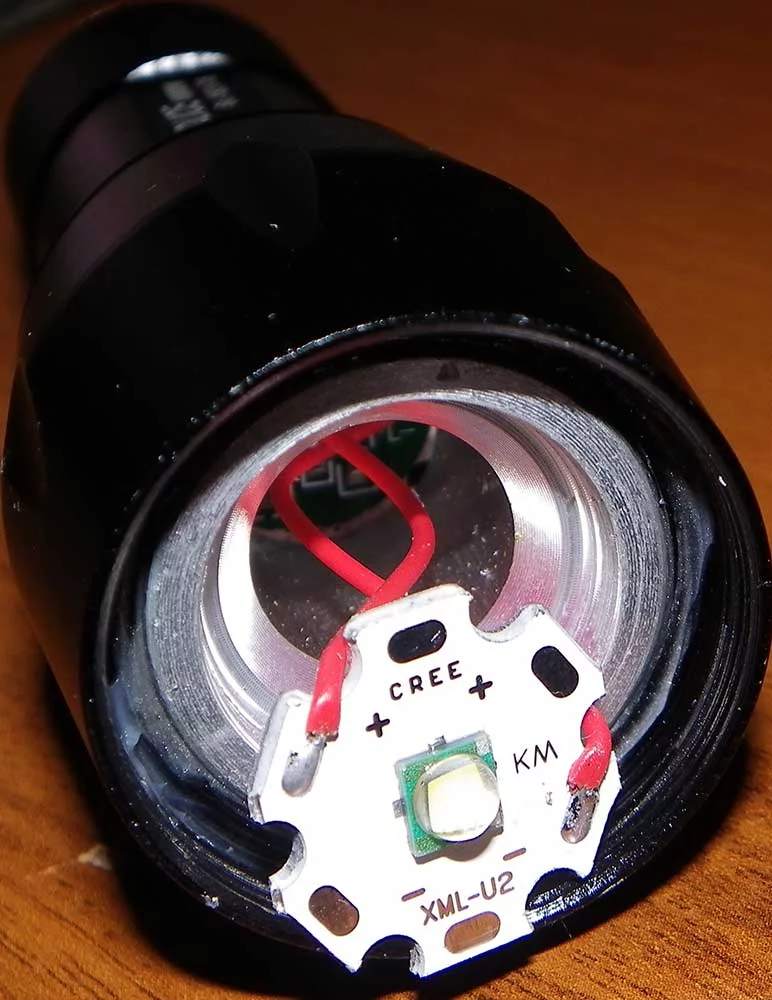

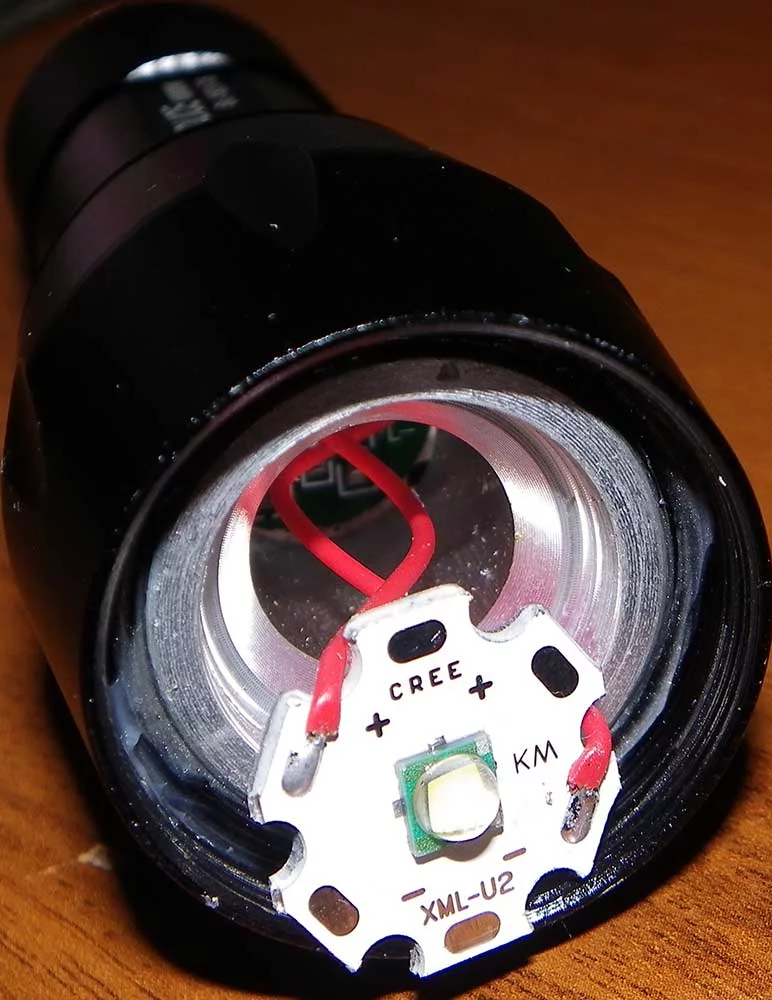

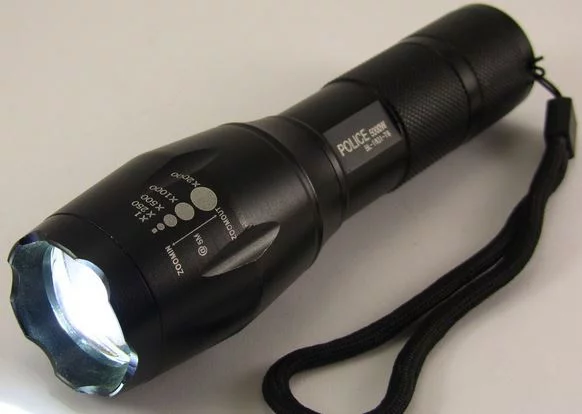

Купил еще фонарик, 150 грн, bl-1831-t6

Спойлер: но и там нет, *****, радиатора!



[tifo]

***, ну ти ******* якийсь. Я хз. На моєму ссаному вдвічі дешевшому з меншим діодом отака от конструкція.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[hirokun]

Та заллю оловом дiрку - i п*здець!!!!

;-(



[tifo]

Корпус ліхтарика є пречудовим тепловідводом, твоє олово миттєво застигатиме не встигнувши розтіктись. А нагріти горілкою не вийде, бо спалиш діод.
Тож треба відпаювати діод від підложки, гріти горілкою, заливати, ну а потім припаювати на місце діод та фарбувати.
Ну і ще одне - для пайки люмінію треба спеціальний припой і флюс. Ну або аргоново зварку.



[hirokun]

Думаю зробити так:
1) відпаюємо діод;
2) замість нього вставляємо шматок дерева у фользі;
3) з іншого боку до них млотно притуляємо маленький радіатор;
4) лудимо алюміній (спеціальним флюсом), засипаємо олово і спрямовуємо туди запальничку в турбо-режимі, чекаючи заповнення радіатора припоєм;
5) свердлимо отвори і прокладаємо в них провід для світлодіода ...



[hirokun]

То была теория, а теперь - практика.
1. Фонарик был разобран и оттуда отделена алюминиевая деталь, к которой крепится светодиод на звезде, далее по тексту - трубка.
2. При помощи плоскогубцев и молотка (да простят меня соседи) из кусков медного провода согнуты плоские спиральки разного диаметра - по внутреннему диаметру трубки (был скос, наверное, для прокладки проводков от диода до драйвера), 4-5 шт.
3. На место крепления звезды светодиода была размещена звезда без диода - чтобы создать форму и при этом не перегреть диод.
4. Медные "спиральки" были залужены, положены одна на другую и, при помощи паяльника "Made in Ukraine" на 65Вт, залиты припоем внутри трубки. Трубка при этом крепилась в струбцине (самый сложный этап на моем "оборудовании").
5. После остывания, получившаяся пробка была вынута, отшлифована со стороны крепления звезды светодиода, затем в ней были пропилены ложбинки для прокладки проводков от светодиода до драйвера.
6. Получившаяся конструкция обильно смазана термопастой КПТ-19 (8-летней давности) и собрана.

Проверить эффективность данной конструкции получится после активного использования фонарика и сравнения с другими... Но уже сейчас можно заменить имеющийся драйвер, который дает ток максимум 1.3А

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

и проверить, не перегорит ли стоковый светодиод!



[tifo]

Ну норм. Якщо нормально протік припой і відповідно зазор між цією твоєю "пробкою" та корпусом мінімальний - то все ок буде.

А от перегорить чи ні - найперше від діода залежить. Якщо він п'ятиватний і менше - звичайно згорить аж бігом.



[tifo]

Зробив перетворювач 8.4В->юсб для можливості заряду сучасних пристроїв від батареї акумів ліхтарика.
Спочатку думав зробити платку, куди напаяти цей модуль та роз'єми, у корпус нормальний засунути, але потім вирішив що ну його *** та зробив отак. Працює.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Das Zugunfall]

Хз, сомнительная затея. Во-первых - оно максимум на ампер, чего хватит разве что только для телефона, во-вторых LM2596 сама греется шопиздец, какой там КПД понятно.



[tifo]

Ну випилювати самому перетворювач з кращим кпд це точно не варіант. Простіше ще акумів купити, хоча нафіг бо це додатковий аварійний варіант паралельно з павербанками.

А кпд LM2596 загалом нічим не гірший за "стандартні" мс для дс-дс. Інаша справа, що можливо сама схема її включення невдала у китайців. Може поміряю кпд, хоча загалом мені давно впадлу займатись подібним - краще просто куплю ще батарею чи павербанк. Тим паче, що таки куплю - збираюсь ще один ліхтарик такий само взяти для дальнього.


додано
Поставив заряджати тел. Зарядився швидко, гріється ледь-ледь. Норм. Все одно це аварійний варіант, коли павербанк здох.



[tifo]

Доречі, на алі зараз знижки на фари та ліхтарики. Звичайно ж завернули уверх ціни, щоб потім знизити, але є цікаві варіанти. І от один з них.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Маючи два різних рефлектори, можливо, буде більше універсальною.

Ну і собі я теж купив. Пішов за павербанком, але в результаті купив фару - з одного боку буде дальній нарешті, якого часом не вистачає, з іншого + ще одна батарея 4*18650, а перетворювач вже є

Доречі, ніхто не хоче сьогодні ввечері покатати?

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

За зірочками хт.



[hirokun]

Заказал такую платку -

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

шоб ото светодиодную ленту питать от источника напряжения менее 12В без перепаивания [ленты], что оно будет - посмотрим недели через три.



[suku]

Ему интересно, зачем светодиодная лента на велосипеде?



[hirokun]

А щоб помiтнiше бути! Як то кажуть, орэ но токоро нi чанто митенасай, курума но кусо яро!

Также, кроме велика, можно где-попало повешать (например, когда свет отключат (а его обязательно отключат и, непременно, внезапно!) и не всегда будет под рукой источник на 12В). Стоит недорого, радиаторов не требует, проста в использовании.
