Электрофлуд :)

[ESS]

Сейчас меряю напряжения между базами входного дифкаскада - около 0.50 мВ. На коллекторах - 70мВ. Стоит выпаивать резистор и замыкать на землю?

Все же я слабо представляю, как он на 5% резисторах может держать милливольты на выходе.


Кстати, напряжение на выходе оконечного каскада отрицательное.



Попробовать махнуть местами KTC3200GR во входном дифкаскаде?



В общем - проблема в KTC3200GR во входном дифкаскаде.

Теперь главный вопрос - где эти долбаные KTC3200GR брать?



[Me1]

5551

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Yg]

На всякий случай. Как Вы определяли наличие этого напряжения ? Если только вольтметром, есть смысл глянуть осциллографом. Это к тому, что может быть возбуждение, а что покажет в этом случае вольтметр, ему самому неведомо.



[ESS]

На всякий случай. Как Вы определяли наличие этого напряжения ? Если только вольтметром, есть смысл глянуть осциллографом.

Это проверял - напряжение постоянное.

5551

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Как-то он совсем не похож

Интересно, транзисторы дифкаскада изначально были подобраны в пары?
В защите стоит еще один 2SC3200GR. Можно его поставить в дифкаскад, а на его место подобрать что-то похожее.
Только что?



2SC2240-GR?



[amist]

Интересно, транзисторы дифкаскада изначально были подобраны в пары?

Всё зависит от глубины обратной связи - но лучше подобрать или поставить готовые советские сборки транзисторов



[ESS]

Всё зависит от глубины обратной связи - но лучше подобрать или поставить готовые советские сборки транзисторов

Подобранные минимум четверть века назад?
Я хочу оригинальные KTC3200GR оставить. Выпаяю один из схемы защиты, а вместо него поставлю 2SC2240.
Но в этом случае подбирать пары не из чего.



[ur4lvn]

Подобранные минимум четверть века назад?
Я хочу оригинальные KTC3200GR оставить. Выпаяю один из схемы защиты, а вместо него поставлю 2SC2240.
Но в этом случае подбирать пары не из чего.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

,что KTC3200GR - это клон 2SC2240GR.Судя по даташитам - так и есть. 2SC2240GR лежит в Космодроме.



[ESS]

Я понемногу продвигаюсь с ремонтом.
Пропаял подозрительные места на плате и немного промыл.
Из двух KTC3200 нашел дохлый (утечка в коллекторном переходе) и заменил его на Q323, который стоял в защите.
Китайский мультиметр показал hFE 320 и 335. Точнее, наверно, и не стоит подбирать.

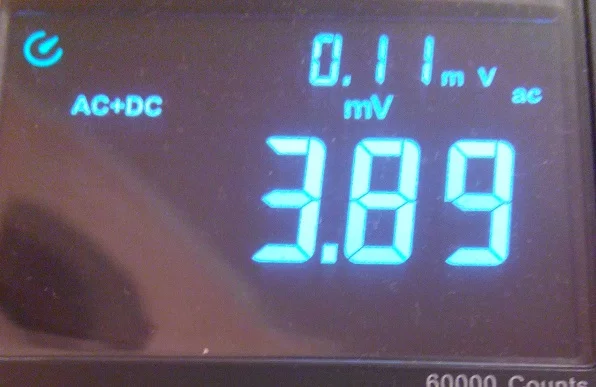

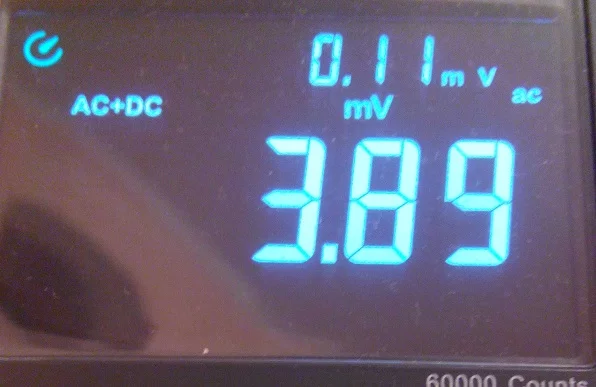

Сейчас напряжение на выходе выглядит заметно лучше

Теперь нужно впаять 2SC2240GR на место Q323 (сейчас там полуживой KTC3200GR) и заменить один из светодиодов (какой-то не очень живучий он, стал совсем уж тускло светиться).

Есть мнение,что KTC3200GR - это клон 2SC2240GR.Судя по даташитам - так и есть. 2SC2240GR лежит в Космодроме.

У 2SC2240GR в 2 раза ниже максимальная заявленная рассеиваемая мощность. Но для Q323 (по выложенной ранее схеме) это не важно.



[ESS]

Нашел еще один полудохлый KTC3200GR во втором каскаде другого канала. Теперь опять идти за 2SC2240GR...



[Me1]

Счётчик теплой воды, харьковский, есть кто делал? Можно к нему присунуть что нибудь с gsm модемом и забыть о его существовании?

Фото внутренностей может у кого есть?



[Гість 99530]

А корпус опечатанный? Если да - упавать на производителя, если нет - искать uart на плате и НС-04/05/06/09 етц.



[roker]

НС-04/05/06/09 етц.

Это ж вроде блютуз, не? Я так понимаю счетчик стоит много дальше радиуса действия синезубого.

А корпус опечатанный?

Ну а пломбу вон видно на нижнем левом винте крышки



[Me1]

упавать на производителя

На него и уповаю, на что-то сервисное используемое при тестировании. Какой нибудь мигающий пиксель передающий юарт или ИК светодиод внутри корпуса.


Нашлось что-то похожее, но видимо это старые версии, кнопка не в том месте, да и сами они не такие



[roker]

Народ, кто кушал STM8? Впечатления, IDE, программаторы. Заказал на поиграться платку, пока идет надо подумать над тулчейном.



[Злой]

Народ, кто кушал STM8? Впечатления, IDE, программаторы. Заказал на поиграться платку, пока идет надо подумать над тулчейном.

Все отлично.


Народ, а никто не встречал такое решение, - на мощных ректифайерах синхронизация PFC и выходного DC-DC, и стоит ли этим заморачиваться ?

Понятно что цель КПД.



[amist]

Народ, а никто не встречал такое решение, - на мощных ректифайерах синхронизация PFC и выходного DC-DC, и стоит ли этим заморачиваться ?

Понятно что цель КПД.

Первый раз слышу, чтобы от синхронизации двух несвязанных задачами преобразователей зависел КПД:

PFC - увеличивает коэффициент мощности и стабилизирует напряжение на выходном высоковольтном конденсаторе, в зависимости от колебаний входной сети;
а выходной DC-DC - стабилизирует выходные токи и напряжения.



[ВалераВВ1]

привет, сделал VGA-генератор видеосигнала для проверки мониторов - работает

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Me1]

Каким оператором\пакетом пользуетесь для модемов?



[Maddys]

У киевстара есть тариф датчик, у меня под сотню дэвайсов с ним пашут уже с годик



[Хробак Злої Брехні]

на мощных ректифайерах синхронизация PFC и выходного DC-DC, и стоит ли этим заморачиваться ?

Рівень радіоперешкод+вихідні пульсації. При некогерентності з'являються комбінаційні частоти. Зв'язку з ККД не бачу.
Бачив ноутбучні зарядники з контроллером "2 в 1" -- припускаю, що там воно так і є, нема сенсу ліпити 2 тактових генератори.
