Любое тело с определенными параметрами может быть антенной!
Даже из диэлектрика может быть антенна для определенного диапазона ЭМ волн.



[Alex-М]

любая укороченная антенна уступает по эффективности полноразмерной. фрактальные антенны имеют прпво на жизнь.



[roker]

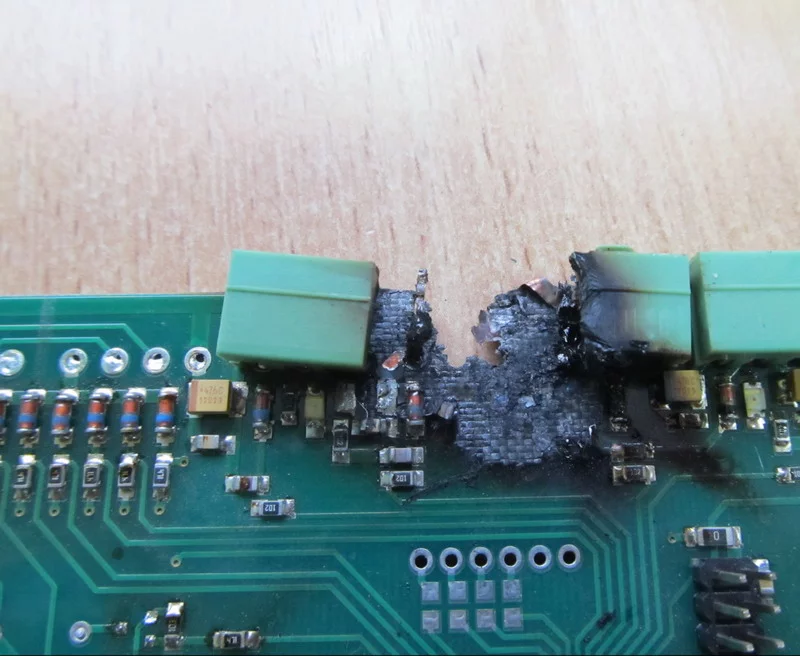

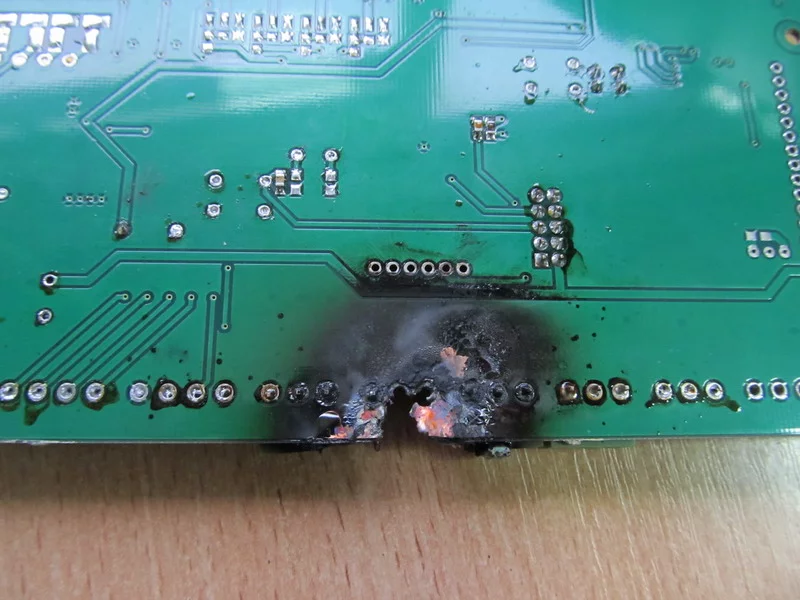

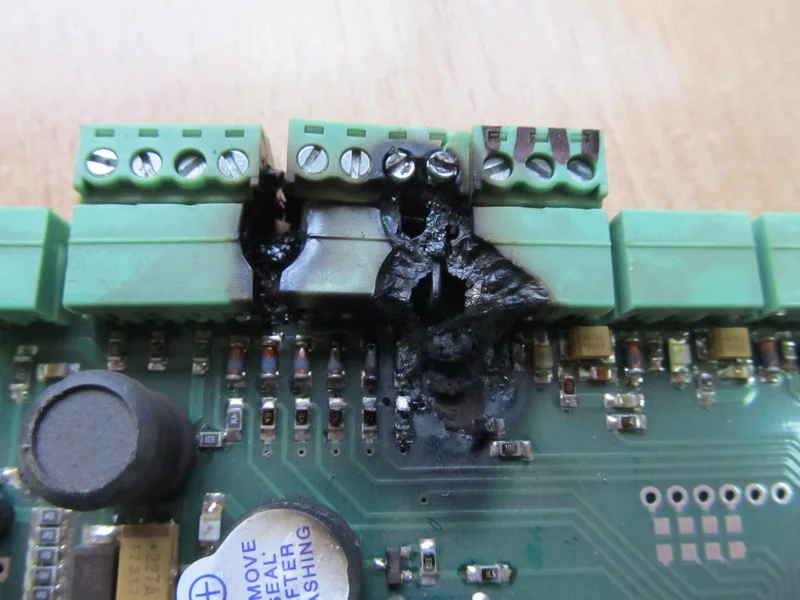

В новогоднюю пору фейерверки устраивал не только народ. Давеча весело зажгли 2 платы с дымом и копотью. Виновниками торжества оказались мелкие желтобрюхие ****юки танталловые конденсаторы, КоЗэ в которых и привело к последствиям. Четыре ампера лютой ненависти для праздника героически предоставил минвэловский импульсник, который живет, здравствует и вполне доволен достигнутым результатом.
Как то всегда думал что тантальчики товарищи вполне надежные и 47*16 должны были долго и счастливо проработать в 12-вольтовой цепи (помех, индуктивных нагрузок и прочих радостей там нет), но подвели гады, партия попалась такая. Смутные сомнения закрались еще на этапе проверки свежеизготовленных девайсов. Примерно 1-1,5% кондеров оказались дохлыми от рождения.



[Shtraus]

Соболезнования.

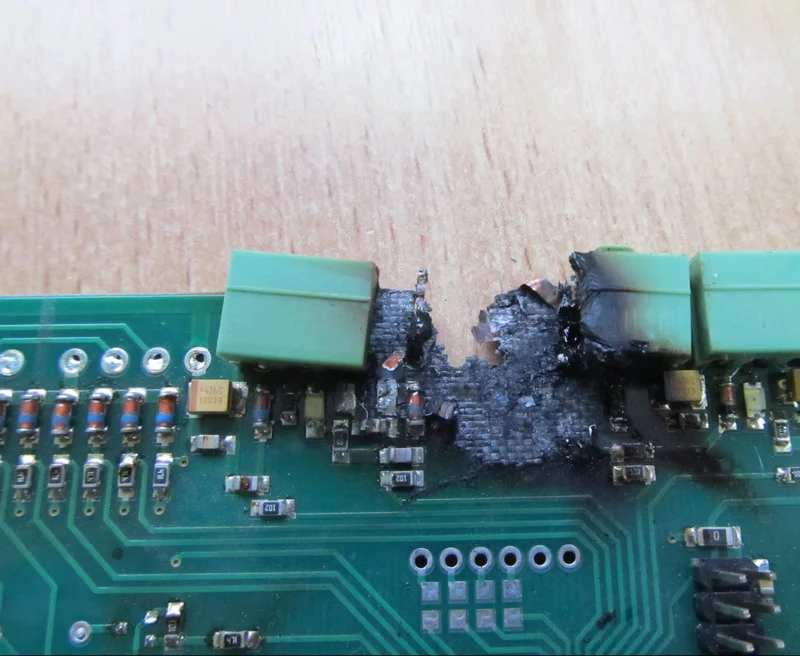

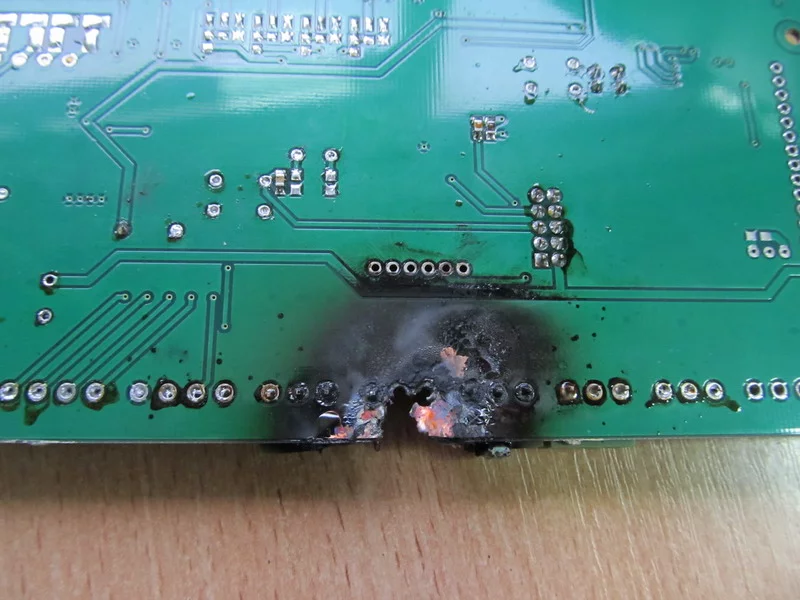

В новогоднюю пору фейерверки устраивал не только народ. Давеча весело зажгли 2 платы с дымом и копотью. Виновниками торжества оказались мелкие желтобрюхие ****юки танталловые конденсаторы, КоЗэ в которых и привело к последствиям. Четыре ампера лютой ненависти для праздника героически предоставил минвэловский импульсник, который живет, здравствует и вполне доволен достигнутым результатом. ...

Стиль подачи Можно подрабатывать райтером.



[Гість 3253]

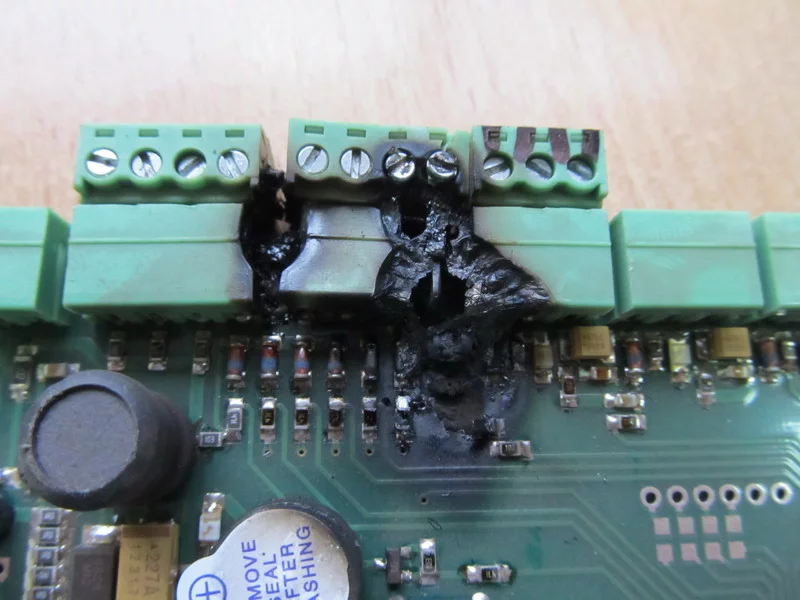

В новогоднюю пору фейерверки устраивал не только народ. Давеча весело зажгли 2 платы с дымом и копотью. Виновниками торжества оказались мелкие желтобрюхие ****юки танталловые конденсаторы, КоЗэ в которых и привело к последствиям. Четыре ампера лютой ненависти для праздника героически предоставил минвэловский импульсник, который живет, здравствует и вполне доволен достигнутым результатом.
Как то всегда думал что тантальчики товарищи вполне надежные и 47*16 должны были долго и счастливо проработать в 12-вольтовой цепи (помех, индуктивных нагрузок и прочих радостей там нет), но подвели гады, партия попалась такая. Смутные сомнения закрались еще на этапе проверки свежеизготовленных девайсов. Примерно 1-1,5% кондеров оказались дохлыми от рождения.

Даже керамика время от времени казит. Но танталлы я уже давно не использую - SMD уже есть на эти емкости, получается дешевле и лучше.



[tifo]

Ставлю x7r кераміку усюди, де немає особливих вимог.

А тантальчики добре як запали працюють



[amist]

Давеча весело зажгли 2 платы с дымом и копотью. Виновниками торжества оказались мелкие желтобрюхие ****юки танталловые конденсаторы, КоЗэ в которых и привело к последствиям.

Похоже, перемакировка по напряжению...
А, сгорели сразу?



[Me1]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Понимаю что все в курсе, но на всякий случай. Гугел знать больше, а то как с антеннами. Может запас не выдержан, на ёмкостях же не напряжение питания, а прыгает.



[roker]

Но танталлы я уже давно не использую

С нынешними ценами на них я тоже не буду.

А, сгорели сразу?

Неа. Кто месяц продержался, кто полгода. Как раз вписались в график первичных отказов.

А тантальчики добре як запали працюють

Так точно. Это ****о после пробоя похоже внутри спекается и становится неплохим проводником.

Может запас не выдержан, на ёмкостях же не напряжение питания, а прыгает.

Да не прыгает оно. Нет опасных потребителей по этой линии. Ну а насчет пульсаций по питанию - Минвэлу виднее как оно там блоки питания делает. Я пока не жаловался. Питальник 12 вольт, кондеры на 16. Запас 30%.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

говорят что так можно.



[Гість 3253]

Я пока не жаловался. Питальник 12 вольт, кондеры на 16. Запас 30%.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

говорят что так можно.

Или глючная партия, или по току есть сильные пульсации.
Если глючная партия - они продолжат гореть, а потом все разом перестанут.
Если не рассчитаны по току - сгорят все рано, или поздно, гаусс будет растянут, оставив исключения (кондёры, которые лучше остальных и не горят от такого).

Я как-то встречал глючные партии танталлов. Обычно глюк заключается в том, что на 10В пишут 16В, или на 6,3 - 10В.
Твой случай очень похож.



[roker]

Именно. Попадались кондеры УЖЕ закороченые изначально. Партия - ****о.
По току пульсаций особо нет. Все нагрузки более менее равномерные.



[amist]

Запас 30%. Тут говорят что так можно.

По этой ссылке на рабочее напряжение 12В рекомендуют 20В танталы.

Таблица 5 – Рекомендуемые значения рабочих напряжений для серии 293D (Vishay)

Номинальное напряжение, В Рекомендуемое рабочее напряжение (стандартные условия, например выходной фильтр), В Рекомендуемое рабочее напряжение (тяжелые условия, например входной фильтр), В
4.0 2.5 2.5
6.3 3.6 3.3
10 6.0 5.0
16 10 8.0
20 12 10
25 15 12
35 24 15
50 28 24
63 36 31
75 42 37

* – для температуры окружающей среды ниже +85°С

Я правильно понял, что танталы стояли в БП Минвэла?

Я как-то встречал глючные партии танталлов. Обычно глюк заключается в том, что на 10В пишут 16В, или на 6,3 - 10В.
Твой случай очень похож.

Я же говорил выше - перемаркировка по напряжению.



[roker]

То рекомендуемые значения. А допускается эксплуатация вплоть до рабочего, я думал 30% - го запаса хватит.
Нет, танталы стояли на плате которую питает тот самый минвэл.



[amist]

То рекомендуемые значения.

Конечно рекоменуемые - но к рекомендациям производителя необходимо прислушиваться в обязательном порядке

Особенно зная физику танталовых конденсаторов - обратносмещённый pn- переход. Даже кратковременное превышение напряжения и танталовый стабилитрон открывается с максимальным током.

Кстати, твой БП Минвэла при включении не подсвистывает? Особенно если он по схеме флайбэка сделан, там при этом колебания выходного наряжения могут быть и 2-х кратные.



[roker]

к рекомендациям производителя

А хрен его знает что у меня за производитель Кондеры на базаре куплены.

Кстати, твой БП Минвэла при включении не подсвистывает?

Нет. Модель питальника DR-60-12. Внутрь не лазил, так что насчет схемотехники не скажу.



[amist]

Кондеры на базаре куплены.

Это только усугубляет вину разработчика - на базаре надо брать с 4-х кратным превышением рабочего напряжения.



[roker]

То, что мой ***** я не отрицаю. Просто не ожидал такой ерунды.



[amist]

Недавно тоже пожалел, что применил тантал в выходном фильтре питания мс обратной связи.
Выходное напряжение драйвера линейки светодиодов было выше максимального напряжения питания мс обратной связи - сделал отвод отдельного питания мс с танталом в фильтре.
Из-за разброса индуктивности рассеивания трансформатора при намотке (при обычной намотке трансформатора виток к витку последовательно) разброс напряжения (более 75% трансформаторов) был от 14 вольт до 24 вольт на этом отводе (потребление мс десятки микроампер).
Т.е. перехлест одного-двух витков во время намотки на станке с регулируемом шагом намотки приводил к таким результатам. Я даже фирму намотки трансформаторов поменял - не помогло. Пришлось сидеть вместе с намотчиками и корректировать конфигурацию намотки трансов. И даже такая коррекция довела выход годных трансформаторов только до 75%. Пришлось ставить стабилизатор напряжения питания мс обратной связи.
Правда, ни один тантал (на 35В) не вышел из строя.



[roker]

У меня в том же девайсе понижающий преобразователь на МС34063, тоже выходной фильтр - танталл. Полет нормальный.



[Me1]

ps/ за трансформаторы.
Лениво однажды было, послал человека к Терейковcкому, пять трансформаторов, два с обрывом. А вы говорите сигнал TOP корявые продаёт. Или я уже жаловался
