Доехал первый из 2х SIM900 board Тот шо по меньше.
Теперь думаю - лепить контроллер, или телеметрию так повесить?
Ктонить под сам SIM900 мисать пытался? Как там с функционалом и удобством IDE?

У меня вот такая телеметрия, IDE не использую.



[Me1]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

веб мастеру надо напинать чтоб прописал кодировку страниц.



[Злой]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

веб мастеру надо напинать чтоб прописал кодировку страниц.

Та то их проблема.



[Гість 3253]

У меня вот такая телеметрия, IDE не использую.

Картинго ета красив, но вопрос был про подключение модуля к внешнему миру.
Ты ставил отдельный МК, раз IDE не используешь, я так понимаю. И АТ-командами с ним дружишь. Или ещё как настраивал? Я просто этого зверька впервые держу. Сижу щас его в боксик запизиваю с аккумулятором, выходом UART и прочею бедою.



[Злой]

Картинго ета красив, но вопрос был про подключение модуля к внешнему миру.
Ты ставил отдельный МК, раз IDE не используешь, я так понимаю. И АТ-командами с ним дружишь. Или ещё как настраивал? Я просто этого зверька впервые держу. Сижу щас его в боксик запизиваю с аккумулятором, выходом UART и прочею бедою.

Все на AT, процик stm32f1xx.



[Гість 3253]

Все на AT, процик stm32f1xx.

Не многовато? Или он у табе интернетом занят?
На мою задачу пока AVRка справляется. Но F103 лежит - ни как не настрою еклипса

А ты меню с общением DTMF посылками под него не делал?



[Злой]

Не многовато? Или он у табе интернетом занят?
На мою задачу пока AVRка справляется. Но F103 лежит - ни как не настрою еклипса

А ты меню с общением DTMF посылками под него не делал?

DTMF нет, это не нужно в моем случае.

У меня телеметрия через gprs.
Модем может сам себя перефлешить если это надо.
Для этого поднят специальный онлайн ресурс.



[Гість 3253]

Ну то пока далеко, сначала буду разбираться с граблями.
Грабли№1

0

RDY

+CFUN: 1

+CPIN: READY

+CREG: 0

+CREG: 2

+CREG: 0
at+creg?

+CREG: 1,0

OK

Иусё. Сети все видит, но не регистрируется нихрена... мож выключен передатчик?
Надо скурить мануал по командам...



[roker]

Ээээ, Рес, стисняюсь спросить, но все таки, ты антенну прикрутил к нему? И второе, зверек к питанию критичен вельми. Может запустится а при попытке законнектицца, ток растет, напруга падает, модкль злится и может забить на это дело.

У меня модемы на SIM900 пускались без всяких плясок с бубном.
А педератчик включен, иначе на CFUN он бы ответил цифрой 4.



[Злой]

Модем кушает ток короткими импульсами под 2 ампера.
Средний ток потребления примерно 800 мА.

Зависит от class gprs, сколько таймслотов занято на передачу.



[roker]

Так если питальник проваливается под этими импульсами то модуль шутки не оценит. Я когда плату трассерил, то как настоящий русский сначала делал, потом думал
Оттого только с третьего раза модемы стали работать нормально.



[Злой]

Так у Славика вроде готовая заводская плата.



[roker]

Но он готовую заводскую плату питает каким то питальником.



[Гість 3253]

Готовая заводская плата питается от лития. После кнопки на всякий случай стоит 3300Х6,3 LowESR и непосредственно на разъеме платки - 100мкф, тож лоу еср.
На плате пара танталлов 476 и керамика. После выключения кнопки модем ещё пару секунд мигает от конденсатора.

ИМХО - я вчера, играючись с командами в 2 часа ночи, видимо, выключил ему передатчик.
Ну и там есть PWR_Switch, который ещё включать надо правильно.

К стати, после подачи питания через сколько кто давит поверсвич в ноль? Я слышал про полторы секунды. Если так, то у меня не будет - у меня тупо через 5,1к и 2,2мкФ, абы чуть позже питания.

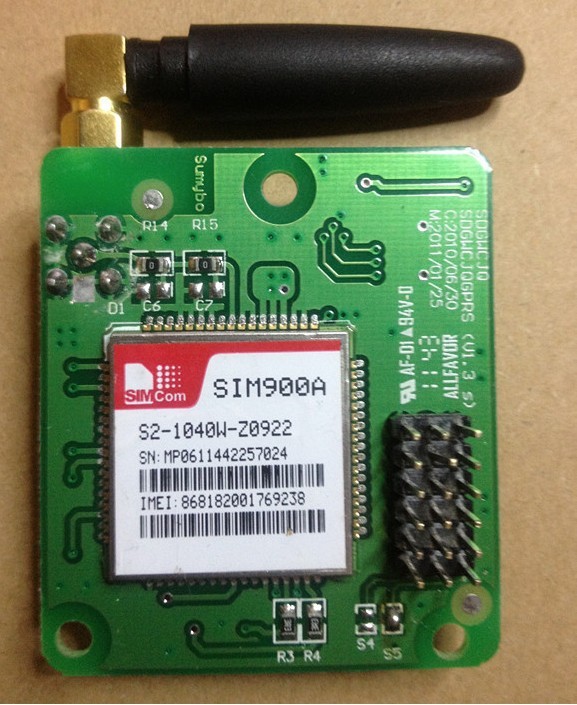

Платка, к стати, такая

Буду дальше ковырять настройки. Могет быть у меня ещё установлен тип GSM, который не поддерживают точки в зоне видимости.
Вариант рокера с антенной отпадает, так как
а) она там физически есть
б) он находит всех операторов (там есть команда такая) и честно их показывает вместе с качеством сигнала.



[Злой]

Славик, давай я тебя угощу нормальной платкой собственного производства.
Там отдельно выведено включение модема и пов кей на пины, только звук не выведен.



[Гість 3253]

Славик, давай я тебя угощу нормальной платкой собственного производства.
Там отдельно выведено включение модема и пов кей на пины, только звук не выведен.

Я откажусь? Нет, я не откажусь Только надо будет заказать под неё модуль - этот вломы выпаивать.

А что с платкой-то? Тут тоже отдельно на пинах и пов-кей и питание модема. То я просто так включил - не хотелось среди ночи сверлить корпус, чтобы кнопку влепить.

Вторая плата тоже едет. Играться ж надо на чем-то. Если пойдёт - ессно будут заказываться с Китая симкомы. Он там $8 стоит, и ещё на $2 рассыпухи (если антенной модной пренебречь и впаять провод, так как устройство закрытое и вынос антенны а) не предусмотрен; б) не нужен и даже вреден в полевых условиях, так как в разъем обязательно вода попадет) , а такая платка стоит под $30, а те, что по больше - под $40.



[roker]

Ну и там есть PWR_Switch, который ещё включать надо правильно.

По этому поводу запилена целая статья на сайте microchip.com.ua. Они официальные дистрибьютеры симкома и с техподдержкой у них все отлично. Парни грамотные и на модулях этих собаку съели, как то общался по телефону.



[Злой]

Я откажусь? Нет, я не откажусь Только надо будет заказать под неё модуль - этот вломы выпаивать...

Вечером могу угостить.
Ничего заказывать не надо.

Все полностью собрано и неоднократно работало в разных макетах.

По этому поводу запилена целая статья на сайте microchip.com.ua. Они официальные дистрибьютеры симкома и с техподдержкой у них все отлично...

Та ну их в жопу...
Хамы отборные, поэтому я так резко на них, что себе обычно не позволяю.

Эдик сказал что мы все мудаки и не умеем включать их модемы, и мы решили что если мы их включать не умеем, то и нефиг их вообще включать.



[Гість 3253]

Вечером могу угостить.
Ничего заказывать не надо.

Все полностью собрано и неоднократно работало в разных макетах.
.

Пасиб, но давай в понедельник. У меня желание лично по топтаться по граблям Я тоже не умею включать симкомы

P.S. Думаю, мож перепрошить его...



О. Покурил ману. Таки нет там ни каких полторы секунды

Но то мой тёзка. Щас поверсвич скурю.

Одна секунда.

То есть, я полюбому ебланю со своей RC-цепочкой



[roker]

О. Покурил ману. Таки нет там ни каких полторы секунды

Забей на полторы секунды. Модем нормально включается если поверсвич тупо закоротить на землю. Навсегда. Я понимаю что так делать нельзя, но работает.

Та ну их в жопу...
Хамы отборные, поэтому я так резко на них, что себе обычно не позволяю.

Охренели они там что ли. Я общался года 3 назад, отвечали нормально без хамства, в проблему вникли, советов дали.
