DipTrace

[sendust77]

Много разных софтов перепробовал. Остановился на диптрейсе как для не больших проектов. Добавил бы несколько троек полезных фич и все. В бетке уже есть дифпары. Если разводить вот такое

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

то это можно сказать предел диптрейса. Но рано или поздно его допилят и лет через надцать это будет как альтиум сегодня. И тогда исчезнет удобный и понятный DipTrace Другими словами если цель зарабатывать деньги на разводке серьезных плат то лучше учить ментор или альтиум.



[Me1]

. Если разводить вот такое

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

то это можно сказать предел диптрейса.

https://pit.********/dirty/1/2008/01/10/22603-190827-a075b7ee6bd5ba5b1e7445b6343d1b94.jpg

Тому кто решит повторить эту плату в Дипе, держись мужик.



[sendust77]

Это не сложная плата и там нет микросхем как говорят "ножки снизу" и всего то 4 слоя



[dvs4tgasoline]

Это не сложная плата и там нет микросхем как говорят "ножки снизу" и всего то 4 слоя

в старом добром P-CAD разводится спокойно без 3-х кг антистрессовых пузыриков.



[sendust77]

там надо хорошую развязку делать, это sdr трансивер.
Что то не нашел я что это украинские разработчики...На сайте нет инфы.



[Злой]

Другими словами если цель зарабатывать деньги на разводке серьезных плат то лучше учить ментор или альтиум.

Да, так и есть.

Не понял про развязку.
Что и от чего отвязывать ?



Я не знаю какая политика продвижения продукта у разработчиков DipTrace,
но нишу между p-cad всем остальным более взрослым этот продукт уже занял.

Чего бы мне хотелось иметь еще:
- опция автоматического "optimize ratlines" после каждого перемещения компонента
(сейчас это делается вручную, это отнимает кучу времени, и без этой функции не возможно быстро и оптимально раскидать компоненты по плате)

- многопользовательская работа даже не под оной лицензией,

- .........................
Чуть позже напишу еще, у меня много накопилось вопросов.
Ща времени нет.



[sendust77]

Я бы тоже хотел добавить несколько фичей, или может еще не до конца разобрался.
Например добавить возможность скрывать все цепи за исключением одной. Это удобно при поиске не разведенных цепей в авто трассировщике.
Можно добавить змейки для выравнивания длин проводников. Так же плохо работает режим сужения трасс при соединении их с корпусами.



[Злой]

Это удобно при поиске не разведенных цепей в авто трассировщике.

Так и так видно не разведенную траcсу, и по рэтлайну и по DRC.

Для автотрассировщика надо иметь очень примитивный проект.



[sendust77]

Видно?? Нажал Верификация-проверка соединений. Там показало в txt всю цепь , допустим подсветило ее. Если цепь эта в одном слое например в верхнем то ее еще как то видно. А если эта цепь в трех слоях? И допустим только в одном месте рвется? то как найти начало -конец? Вот у меня проект 144 вывода корпус. На нем десяток ножек задействовано в питании по +1,2в. Как искать крайние точки в цепи ?

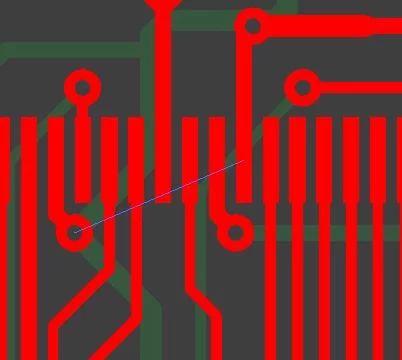

Вот еще заметил. Цепь разведена. Но показывает ратлайн. Что не так сделал?



[Repus]

но нишу между p-cad всем остальным более взрослым этот продукт уже занял

A что, этот DipTrace круче чем P-CAD?



[Злой]

Вот еще заметил. Цепь разведена. Но показывает ратлайн. Что не так сделал?

Такое бывает.
Сегмент трассы неверно присоединен.
Удаляется сегмент и кладется заново.

Но в DRC эту ошибку видно.

A что, этот DipTrace круче чем P-CAD?

На мой вкус на порядок круче.
Но это вопрос скорее религиозный.



[sendust77]

Пикад отстал. В диптрейсе удобнее работать.



[Злой]

Пикад отстал. В диптрейсе удобнее работать.

Вроде в ближайшее время 3.хх выходит.



[Repus]

А в нескольких словах можно описать преимущества DipTrace?
В нем есть редактор схем ?
Как насчет всяких проверок на ошибки - CheckNetlist, DRC и пр?
Можно ли импортировать библиотеки компонентов из P-CAD?
Какие файлы он дает на выходе для передачи ПП в производство (вряд ли у китайцев установлен DipTrace)?



[Злой]

В нем есть все.
Все проверки есть.
На выходе дает все форматы.

Из пикада все импортирует.
Правда я библиотеки не пробовал.



[sendust77]

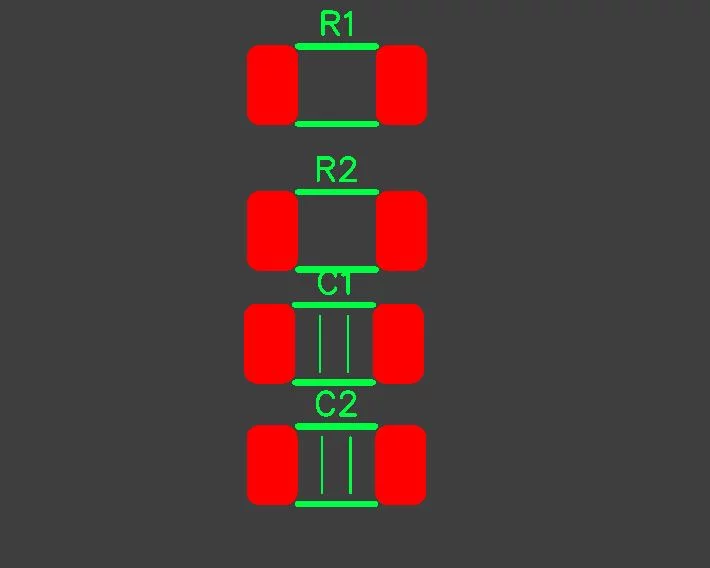

3D с альтиума хавает. Они там в степе. Корпуса с альтиума тоже хавает. Недавно портировал с альтиума красивые площадки с фасками.

Кстати создавать корпуса и элементы очень удобно.



[Злой]

И в дип трейсе в степе модели.



[sendust77]

А что нового в диптрейс 3.хх ожидается?

И в дип трейсе в степе модели.

у меня *.wrl



[Злой]

А что нового в диптрейс 3.хх ожидается?


у меня *.wrl

Та вроде 2.9 бета станет 3.хх стабильной
Добавлено горячие кнопки которы очень не хватало и диф. Пары.
Это основное, но что-то еще будет.



[dvs4tgasoline]

3D с альтиума хавает. Они там в степе. Корпуса с альтиума тоже хавает. Недавно портировал с альтиума красивые площадки с фасками.

Кстати создавать корпуса и элементы очень удобно.

ммм... не "фаска", а RR - roudned rectangle. Ни чем не отличаются от кикадовских и пикадовских. Я посмотрю с какй скоростью Вы на них сгенерите вменяемую спецификацию и перечень...
