Делаю ламповую голову 50Вт.

[SergF]

Интересно, что в платах Rst7 такого особенного? Сплошная заливка землей что ли? Хотя известно, что очень хорошие результаты можно получить и при сборке p-t-p. Современные усилители серийные (транзисторные даже) часто собирают на односторонних платах и все нормально - не шумят и не гудят. А вообще все знают, что важную роль играет корректность разводки земли и организация шин питания, и устройство будет работать как требуется. А вот если неудачная трассировка, то и заливка никакая уже не поможет.

PS Любой Rotel (даже современный) откройте и посмотрите. Да, ширпотреб, но денег 1-2куе стоить может легко и он точно не издает ни шороха. А плата там односторонняя просто огромная, иногда на всю площадь усилителя. Но и шасси (не из пластика) тоже помогает.



[Slipknot]

Да не обращай внимание, очередной выскочка теоретик..



[Rst7]

Да не обращай внимание, очередной выскочка теоретик..

Вроде в треде, расположенном недалеко отсюда, вполне конструктивно пообщались



[Slipknot]

Конструктивно о чем? Вы обосрали мои платы, которые еще и плохо влияют на звук.. ну да ладно, за признанием не гоняюсь. Я просто для себя понял одно с такими людьми не о чем спорить, лучше просто промолчать.



[SergF]

У себя в мастерской при сборке ламповых усилителей тоже не используем сплошную заливку землей и даже маски нет (см. фото). Усилители работают без всякого фона, накал переменкой. Кстати, накал оптимально разводить не по плате, а подводить свитыми проводами к самой панельке.

В общем для себя я решил, доделаю этот проект и ну его в жопу. Усилки точняк не буду делать, геморно слишком получается. В этой йоба...ой стране не возможно ничего делать.

Возможно. Своим изделием именно это и доказываете. Просто очень сложно организоваться. По сути, сейчас занимались разработкой, повторить это будет в разы быстрее.



[Slipknot]

Возможно. Своим изделием именно это и доказываете. Просто очень сложно организоваться. По сути, сейчас занимались разработкой, повторить это будет в разы быстрее.

Согласен, но я не из-за сложности разработки. Просто люди, которые делают те или иные комплектующие - задрочили уже. Один за хромирование решетки 580*140 просит 400грн.. А у меня их две - 100$ на хром что ли? Та пусть удавятся. И так во всем, фанера в магазинах - жопа, трухлятина а не фанера, чел который делал шасси, дырки под выходные лампы не там пробил, чел который делал фальшпанели, прислал второй раз откровенное говно, еще и помяли ее, платы ждал полтора месяца.......
Вот так из говна лепим конфетку.

Вот и скажите, как можно что то делать (собирать) ?



[SergF]

Вы сейчас делаете одну конструкцию, это прототип можно сказать, он обычно всегда будет дороже серии. А когда будет стоять задача изготовить 3-5шт. для продажи, то уже каждую детальку будете анализировать отдельно. 100USD за накладки это дорого, как минимум для серийного продукта точно. По платам - долго, даже двухсторонние с маской и шелкухой никогда так не ждал долго. Это на самом деле несуществующая проблема, так как есть альтернативы, но то, что ими не воспользовались - проблема только ваша же. Все дело именно в организации, это реально может быть сложно. Нужно для каждого узла, блока знать оптимальные пути изготовления с учетом денежных затрат и времени ожидания. К тому же, как я понимаю, вы делаете hi-end голову, если так можно выразиться. Такие вещи по умолчанию не могут стоить копейки. Смотрел брендовые вещи, обычно за 2куе цена.



[suku]

в нас це не цінується,все гребуть брендовий китай зроблений з лайна
тих,хто згоден платити відповідно якості,у нас одиниці



[Sortam]

Я просто для себя понял одно с такими людьми не о чем спорить, лучше просто промолчать.

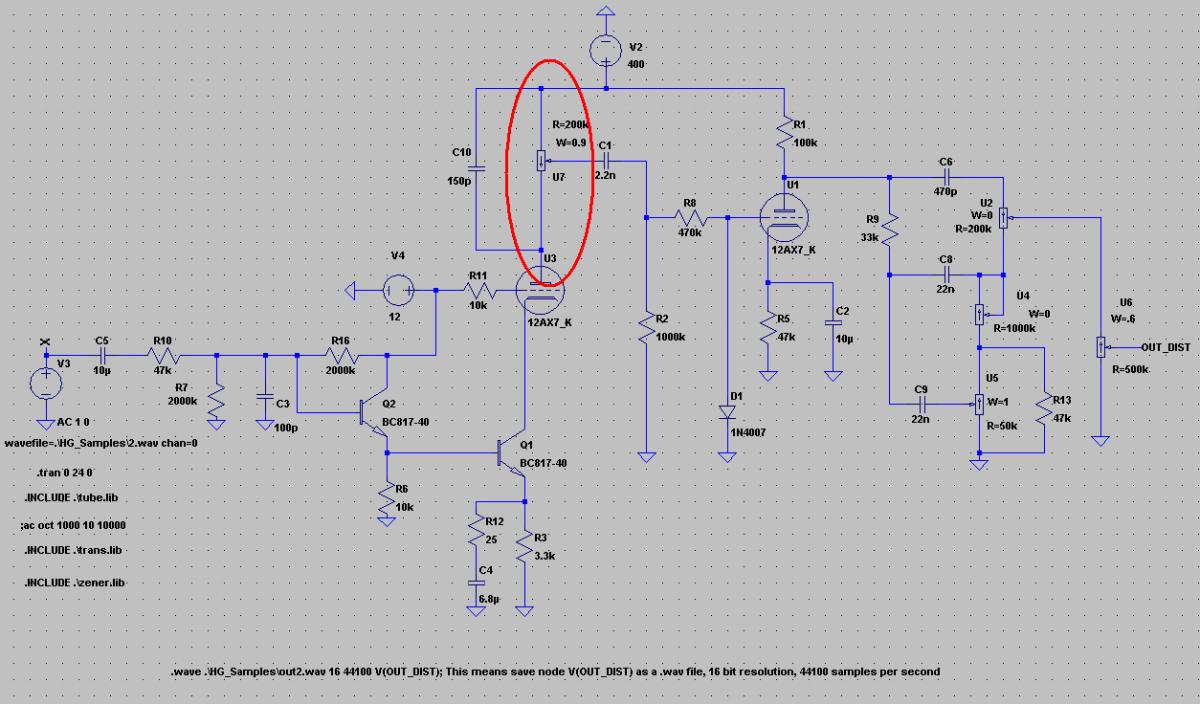

Особенно после того, как видишь вот такие схемотехнические шедевры от этих людей:

Отсюда -

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Rst7]

Особенно после того, как видишь вот такие схемотехнические шедевры от этих людей:

И? Это же даже не макет, а идея для обсуждения. Понятно, что в живом устройстве так делать нельзя.



[Sortam]

И? Это же даже не макет, а идея для обсуждения. Понятно, что в живом устройстве так делать нельзя.

Судя по Вашему же "Кстати, у меня не хрустел особо, но грелся и просто помер. Но пока не придумал, как бы в конкретно данной схеме устроить переменник Gain." макет таки был.
Но дело не в этом. Даже на этапе идеи, такой косяк мог намалевать только чайник, а не мега-гуру, коим Вы себя считаете. Вопрос с Вашей квалификацией в ламповых делах лично для меня - закрыт. Творческих успехов!



[Slipknot]

Только вот харош срач разводить тут... И так его тут уже достаточно..



[Sortam]

Только вот харош срач разводить тут... И так его тут уже достаточно..

Согласен. Больше не буду.

Вопрос в тему - где в Харькове, кроме ИМС, есть нормальный выбор конденсаторов WIMA или Epcos?



[Slipknot]

к сожалению только в ИМС с теткой неадекваткой...



[Rst7]

Но дело не в этом. Даже на этапе идеи, такой косяк мог намалевать только чайник

И тем не менее отвечу. Ибо Вы неправы. В упомянутой Вами теме вполне описано, почему там плохо работает обычная цепь, применяемая для регулировки усиления и почему нельзя сделать уменьшение гейна через увеличение сопротивления в эмиттере. А для проверки, как ведет себя схема на разных уровнях гейна можно и пожертвовать одним переменником для теста. А уж в симуляторе так вообще нестрашно.

Все, я тоже прошу прощения у ТС'а за флуд, засим откланиваюсь.

PS ТС'у удачи в постройке.



[Slipknot]

А у меня тем временем дело продвигается.
Сегодня весь вечер расчесывал провода.
Завтра прикреплю силовик и буду распаивать уже полностью все. Думаю к понедельнику буду запускать. Так же завтра приедет ручка для коробка. Скоро по идее должны прибыть блестящие уголки на коробок. В общем как только полностью запущу усь, буду заниматься оформлением.



[Alixxx]

И как вам синяя металлопленка, похожая на К73-17, в качестве разделительных конденсаторов, нормально звучит? И по поводу желтеньких пленочных типа LDC тоже интересно...я такие поставил в преамп ака Энгл Е530 - вроде неплохо...
С Эпкосами и Вимой я так понимаю в Харькове не очень (в смысле чтоб пришел, увидел, купил)?



[Slipknot]

Синяя пленка в шунтах электролитов анодных. Желтая пленка - в катодах, в проходе оранжевые Vishay, бзкорпусные Epcos и синие филипсы.



[Sortam]

Сегодня весь вечер расчесывал провода.

Красотень.
На оборонке не работал? Очень характерно увязанные жгуты.



[Slipknot]

Нет, никакой оборонки, просто как по мне стяжками - кустарно смотрится. Я их тоже применяю, но чутка.
