ZXSC300

🔴 19:05 Повітряна тривога в Харків.обл.
Статус: Offline
Реєстрація: 27.05.2007
Повідом.: 769
  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #1
кто-то использовал ? бьюсь в истерике уже, не работает никак. схема для 1вт диода, на 350ма. на преобразование неработает никак, на холостом ходу от 2х 1.2в аккумуляторов микросхема сама на себя жрет 0.1 А :confused:.... перепробовал все варианты/номиналы деталей.
вариант включения Посилання видалено
непонимаю где ошибка, в такой то схеме...

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #2
Транзюк нарисован как пнп, а нужно нпн. И диод с С2 ИМХО лишние;)

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #3
транзистор нарисован коряво только на схемке =). заюзал фммт617, рекомендуемый авторами мелкосхемы, он npn.
выкинул диод - эффекта ноль.
С2 просто сглаживающая

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #4
С2 без диода не только лишняя - а и вредна;)

Если оклематоры Ни.-Кадмий або .-Металлгидрид - С1 лучше ставить керамику или соответствующий полиэтилентерефталат. 0.33-1.00 на 6в. На худой случай танталовое от 10.0 до 68.0 (дальше в смд не встречалось).

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #5

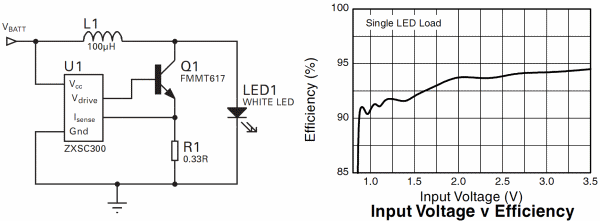

резистор R1 0,33 Ом


Вкладення

  • ZXSC300.gif
    15.7 КБ · Перегляди: 158
  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #6
диод просто обязан быть шустрым - шоттки. емоксти желательно безындуктивные... да и в схеме косяк скорее всего. R1 по идее должен стоять в цепи катода светодиода - как элемент ООС по току... т.е. от между минусом схемы (минус батареи) и светодиодом включен R1 - и к катоду диода подключена нога 4 микрухи. эмиттер трназюка просто запустит на минус батареи

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #7
cheeks, это повышающий конвертор.

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #8
это для 20ма светодиода =). ~0.03 собрал из 3х0.1+1х0.33

диод просто обязан быть шустрым - шоттки.
диод шотки на 2а


диод просто обязан быть шустрым - шоттки. да и в схеме косяк скорее всего. R1 по идее должен стоять в цепи катода....
ос по току есть у старшей модели, там вводится еще 1 низкоомный резюк.

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #9
Схема правильная, за исключением вышеуказанного транзистора. Дроссель должен быть на ток не менее 2А и индуктивностью не менее чем на схеме. Если все так - попробуй увеличить индуктивность. У меня небыло никаких проблем.
Да, схема для ZXSC310. У 300 не задействована 3 нога.

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #10
собственно один транзистор пока и не менял.
индуктивности тыкал и маломощную и "жирную", разных номиналов. пока отложил это чудо до вторника и нового транзистора :(

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #11
Вобщем схема должна быть которую дал Овен. Без диодов и С2. Если мелкосхемка еще живая (в чем немножко сомневаюсь) то при Р в 10 раз меньше типовой - транзюк должен быть по аналогии в 10 раз круче;)

Да, какое оживление в зале... Попахивает старыми добрыми временами, когда покупали с 10 деталек чтоб выбрать с них одну....

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #12
Нет ли КЗ под 0,03 Ом?
При применении гожих деталей схема работает.

  • 🔴 19:05 Повітряна тривога в Харків.обл.
  • #13
буду на Гертруде куплю такие детальки, попробую собрать (мне такая штука не нужна), если заработает подарю name_
