Золотые руки

[JAZZ-Clone]

Re: Золотые руки

Правильно сделал всё

Не правильно
Судя по чертежу, размер 34.5 выставлен от поверхности базы, которая должна быть 1плоской. Да и о второй осевой линии нигде ничего не сказано. Так-что судя по чертежу, это должна быть простое тело вращение вокруг одной оси, которая указанна горизонтально.



[JAZZ-Clone]

Re: Золотые руки

8 - не диаметр, а линейный размер



[JAZZ-Clone]

Re: Золотые руки

Две вертикальные линии слева и справа говорят о видимой части половины тела из плоскости сечения. Значит горизонтальная ось - не просто ось отверстия, а ось вращения тела, сечение которого отображено.



[хантер]

Re: Золотые руки

а про сиськи было?



[Дед НЕхто]

Re: Золотые руки

- ну, хоть, не сломал

Угу... Не разбил и ладно...



[МышаМаша]

Re: Золотые руки

Две вертикальные линии слева и справа говорят о видимой части половины тела из плоскости сечения. Значит горизонтальная ось - не просто ось отверстия, а ось вращения тела, сечение которого отображено.

Все бы было хорошо,
Если б не безделица:
А значек диаметра
Куда на карте денется?



[partola]

Угу... Не разбил и ладно...

Там ещё название детали имеется - колесо. Не, ну а шо - похоже ведь!

Правда, если отнестись к чертежу внимательно, то очевидно, шо должна была получиться не ота хрень, шо на фото, а две отдельные катушки.



[partola]

Re: Золотые руки

Так а на що сподіватися, голи подаєш патріотичному токарю креслення не за ДСТУ, а на чортячій мові?



[МышаМаша]

Re: Золотые руки

Так а на що сподіватися, голи подаєш патріотичному токарю креслення не за ДСТУ, а на чортячій мові?

Можливо, це готують шпійона.



[Дед НЕхто]

Re: Золотые руки

Там ещё название детали имеется - колесо. Не, ну а шо - похоже ведь!

Правда, если отнестись к чертежу внимательно, то очевидно, шо должна была получиться не ота хрень, шо на фото, а две отдельные катушки.

Художник так видел а точильщик - точил.



[partola]

Re: Золотые руки

Ну ладно, господа технологи, а кто решит такую задачку:
На эскизе изображены два вида детали: спереди и сверху. Требуется понять, что это за деталь и изобразить вид сбоку.



[partola]

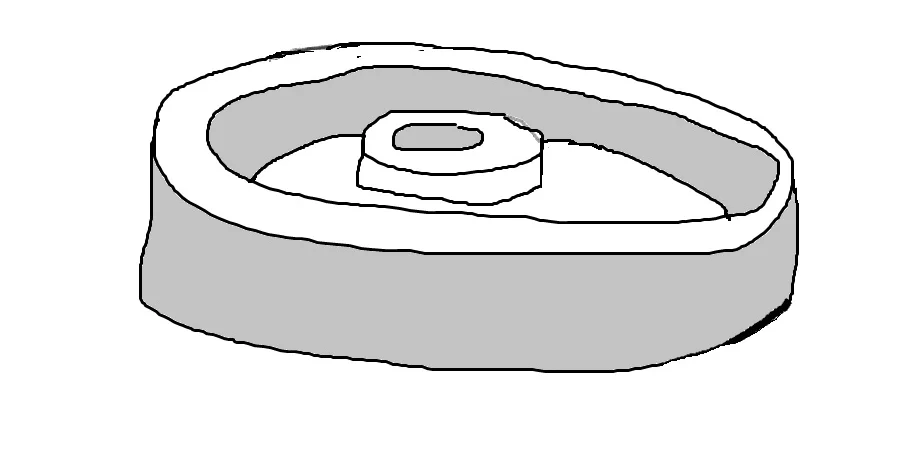

шото типа такого должно быть по чертежу.. там везде диаметр стоит

Та шо так, шо так - почти весь металл с болванки в стружку.
Так сейчас никто делать не будет. Берутся два отрезка трубы и блин с отверстием в центре и свариваются докучи.



[novako]

Re: Золотые руки

На ХФ такой хуйни еще не было



[Murjan]

Re: Золотые руки

напильником выпилял?



[Chipolog]

Re: Золотые руки

Ну ладно, господа технологи, а кто решит такую задачку:
На эскизе изображены два вида детали: спереди и сверху. Требуется понять, что это за деталь и изобразить вид сбоку.

...



[_north]

Re: Золотые руки

Руки бриллиантовые. То голова золотая.

Ну ладно, господа технологи, а кто решит такую задачку:
На эскизе изображены два вида детали: спереди и сверху. Требуется понять, что это за деталь и изобразить вид сбоку.

Эскиз неверный - изготовить по нему деталь невозможно.



[_north]

Re: Золотые руки

...

Угу



[partola]

...

Неправильно. На видах ведь нет пункирных линий от тех каналов.



[partola]

Эскиз неверный - изготовить по нему деталь невозможно.

Эскиз верный. Я решил эту задачу в седьмом классе.



[partola]

сама фигура может быть цилиндрическая

Нет.
