Занизить напряжение блока питания от ноута

[Gasser]

потыкай в резисторы пальцем, там будет парочка на которых будет плавать напряжение на выходе, это наши пациенты.

Прям год блоков питания, каждая вторая тема об этом, прикинуться менвилом чтоль?

Оригинально,главное не тыкать пальцем в левой части платы! А то будет бо-бо!
Кстати недавно тоже так понижал напряжение БП с 20 до 19В. Для этого проанализировал связи плюсового провода выхода с остальными частями схемы,посмотрел даташиты (в моем случае в схеме cold-части стоял синхронный выпрямитель и регулятор выходного напряжения на ОУ),потыкал сопротивлением 100к в параллель разным резисторам.В итоге все отрегулировалось, подсказка новичкам-в некоторых случаях для регулировочных резисторов предусмотрены параллельные пустые площадки (в моем случае -не было) и резисторы для установки выходного напряжения всегда применяются с допуском не более 1%.
И да, не надо пытаться получить 3 или 5В с 19В блока - нехорошо это,без перемотки транса-то ....



[addy2k]

Может у кого нибудь есть фото платы с номиналами резисторов R32 R33 --- они как раз под компаундом . Или номиналы ... или схема !!!???



[Гість 99530]

Может у кого нибудь есть фото платы с номиналами резисторов R32 R33 --- они как раз под компаундом . Или номиналы ... или схема !!!???

Чувак, тема 2014 года. Там кроме pdf на микросхему - уже нет ни чего, вложения не сохранились.
Тебе фото ЧЕГО именно?
Я могу найти какую-нибудь плату, где есть R32 и R33, оно тебе поможет?



[addy2k]

Очень поможет. !!!! Буду ждать !



[addy2k]

А номиналы этих резисторов нужны ...
kharkovforum.com/ims/2019/03/20/hf8daf.jpg



[Гість 99530]

А номиналы этих резисторов нужны ...
kharkovforum.com/ims/2019/03/20/hf8daf.jpg

Щитоета за изделие, блеадЪ?
Думаешь по куску печати можно понять что ты хочешь?



[ssevaa]

Я могу найти какую-нибудь плату, где есть R32 и R33, оно тебе поможет?

Очень поможет. !!!! Буду ждать !

Щитоета за изделие, блеадЪ?
Думаешь по куску печати можно понять что ты хочешь?

)))))))))))))))))))

пора модеров в данный раздел опять набирать )))))))



[Гість 99530]

)))))))))))))))))))

Сюрр, блядь...



[прозрачный]

а тем более, во времена когда ничего ковырять не нуна, купить DCDC на 3 ампера (еще и с индикатором) - и вперед



[Гість 99530]

а тем более, во времена когда ничего ковырять не нуна, купить DCDC на 3 ампера (еще и с индикатором) - и вперед

Может ему надо какое-то своё напряжение, и он хочет настроить существующий.
Я, к примеру, 9В блоки питания считаю "нестандартом". А, тем временем, для питания аппаратиков с 7805 на входе и без 12В элементов - лучше ставить 8-9В, чтобы грелось меньше.
Вот, примерно такие соображения должны быть мотивацией к ковырянию в БП.
В любом другом случае - да, проще прогуляться по гертруде и купить уже готовый. Китайчатина уже приблизилась к средней цене в 100грн за коробочку, похуй на ваттность.



[прозрачный]

Может ему надо какое-то своё напряжение, и он хочет настроить существующий.

ну так вот же, если оно единичное:

выставил все что надо и до 3А нагрузки



[Гість 99530]

ну так вот же, если оно единичное:

выставил все что надо и до 3А нагрузки

Не, ну ты ж его с 220 не заставишь работать. то есть, первичный AC_DC с КПД ~0.8 и потом ещё один с 0,7 (если это 2986, или подобная) - будет общий 0,56 КПД.
Не очень хорошо.



[прозрачный]

Не очень хорошо.

зато технологично
----
9вольт, при всем "нестандарте" - для зарядки 2S литиевых банок при помощи чего-то хорошего и надежного, типа bq2057W - самое оно



[Гість 99530]

зато технологично
----
9вольт, при всем "нестандарте" - для зарядки 2S литиевых банок при помощи чего-то хорошего и надежного, типа bq2057W - самое оно

Я нестандарт имел ввиду в плане того, что это не массовое решение. Все берут или 5, или 12В, ну их и возят. Вася ж с улицы не будет подвергать сомнению что написано, у него сгорело - он принёс на базар и говорит "такой же надо". Ну, а Вася с базара - тоже не парясь просто даёт чтобы там то же самое написано.
и 12В кочуют по человечеству Даже там, где не только не обязательно, но и избыточно.



[Archimedes]

не опять, а снова.

снова понадобилось понизить напряжения. причем купил один в один как был, но оказалось, что только внешне.

собран на das001

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

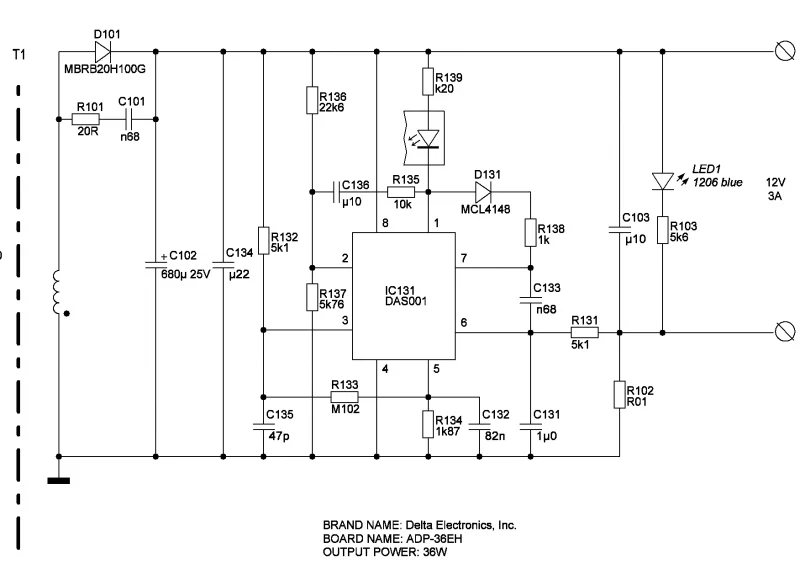

вот типовая схема:

вроде бы же теоретически делитель R136, R137 должен выдавать 2,5 вольта. и изменяя сопротивления делителя можно менять напряжение на выходе. у меня R136=22,4к, R137=3,83к. когда меняю любое из них, то напряжение начинает скакать. вроде бы же все просто и очевидно. что не так?

меняю совсем чуть-чуть, мне надо с 19.2 до 17+/- опустить.



[Me1]

132 пробовал? Смысл лезть туда где фильтр и обратка.



[Vasija]

132 пробовал? Смысл лезть туда где фильтр и обратка.

Сударь, позвольте с Вами не согласиться.

R132 - это балластный резистор параметрического стабилизатора, который в данном случае служит источником опорного напряжения. Изменение номинала данного резистора в широких пределах не должно влиять на напряжение стабилизации и, как следствие, на выходное напряжение БП.

Единственный случай сильного его влияния, когда номинал его достаточно высок - настолько, что не обеспечивается минимальный ток стабилизации (который у заявленного аналога, согласно даташиту, в худшем случае составляет 1 мА).

не опять, а снова.

снова понадобилось понизить напряжения. причем купил один в один как был, но оказалось, что только внешне.

собран на das001

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

вот типовая схема:

вроде бы же теоретически делитель R136, R137 должен выдавать 2,5 вольта. и изменяя сопротивления делителя можно менять напряжение на выходе. у меня R136=22,4к, R137=3,83к. когда меняю любое из них, то напряжение начинает скакать. вроде бы же все просто и очевидно. что не так?

меняю совсем чуть-чуть, мне надо с 19.2 до 17+/- опустить.

Рассуждаете Вы вроде бы правильно, но с указанными Вами номиналами делителя, задающего напряжение стабилизации всего БП, его выходное напряжение должно составить:

Uout = Uref * (1 + R136 / R137) = 2,5 V * (1 + 22,4 k / 3,83 k) = 17,1 V,

что явно не сходится с заявленным вых. напряжением 19,2 вольта.

Сильно не сходится - даже с учётом разброса параметров...

Так что будьте любезны уточнить - возможно, где-то вкралась ошибка.

P. S. Да, и какой фактический номинал R132?
И... какое напряжение на выводе 3 микросхемы со штатными номиналами делителя R136/R137? (Ну, и сразу какое измеренное выходное напряжение БП на холостом ходу?)



[Гість 736175]

а чего там C135 47p
у всего операционника GBWP < 1Mhz
чем сия йомкоздь в данном случае полезна?



[roker]

Вангую, впаяные новые резсторы говно. Или вы их ушатали при пайке. Если скачет напряжение значит у делителя нестабильный контакт где-то.



[Archimedes]

что явно не сходится с заявленным вых. напряжением 19,2 вольта.

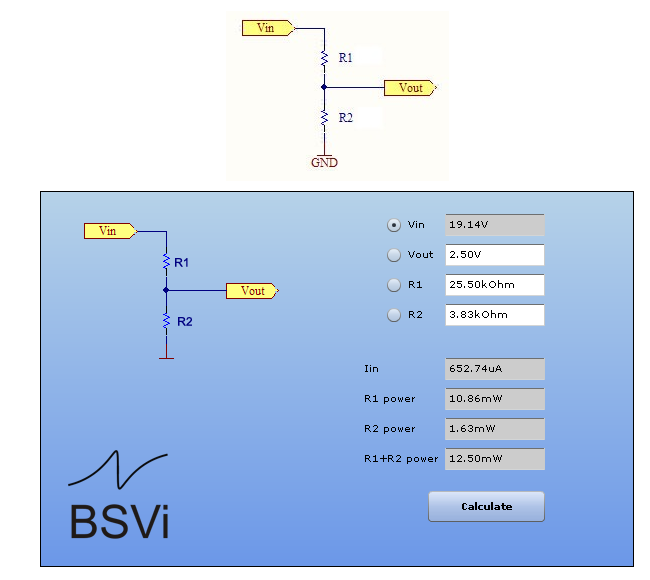

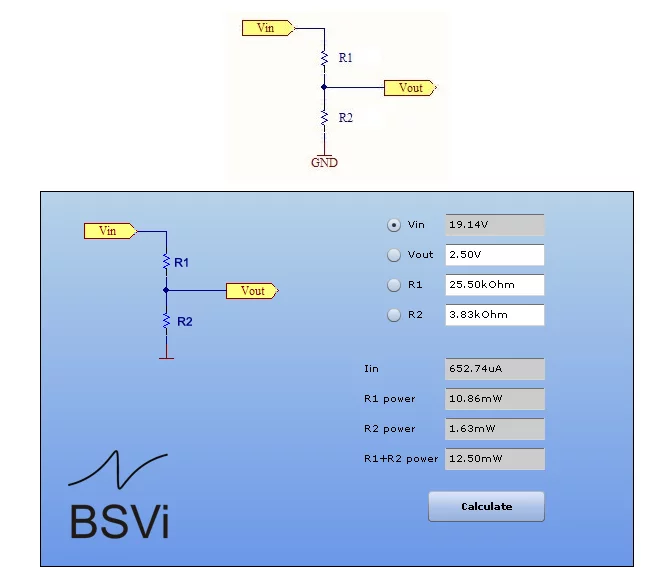

та вроде сходится



а. я не правильно написал 25,5

на 3 ноге 2.5в, что по определению.

номинал не помню. там их много. и они 0603. схема похожая, но не точно такая. R136, R137 просто идеально подходили. и номиналы специфические для точной настройки. ничего не предвещало беды.

(Ну, и сразу какое измеренное выходное напряжение БП на холостом ходу?)

оно задается как я и хотел, но скачет в пределах вольта. например в нижнее плечо ставил 4,3к и напряжение около 17 скачет. но может еще цифровой мультиметр инертен сильно и что там на самом деле не ясно.
