источник тока

[Me1]

источник тока

источник тока, ваши варианты?
1-10мА
придумал на ОУ, полевых транзисторах и ещё несколько вариантов... можно ещё дешевле?
Управление тинька AVR, допустимая погрешность единицы процентов



[RUH]

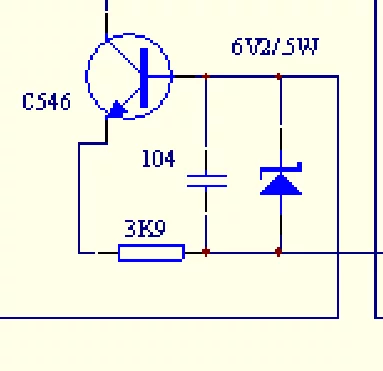

ГСТ из схемы.. Резистор в базу транзистора не забудь.



[Гість 3253]

источник тока, ваши варианты?
1-10мА
придумал на ОУ, полевых транзисторах и ещё несколько вариантов... можно ещё дешевле?
Управление тинька AVR, допустимая погрешность единицы процентов

Что делает тинька?

Дешевле - можно, на дешевом ОУ и дешевом транзисторе. Можно на дешовой кренке и резисторе - управлять не получится (так чтобы дёшево ).



[Me1]

предположительно ШИМ выдаёт, хотя народ ещё не сообщал требования по безопасности, возможно надо будет отвязать проц от остальной схемы. Там рядом возможно высоковольтная линия будет, может пробить, девайс без корпуса.



[Гість 3253]

предположительно ШИМ выдаёт, хотя народ ещё не сообщал требования по безопасности, возможно надо будет отвязать проц от остальной схемы. Там рядом возможно высоковольтная линия будет, может пробить, девайс без корпуса.

Ну смотри, я не помню какую частоту можно вытянуть из тинек максимум, но смотри, чтобы фильтра хватило.
Дело в том, что у тинек тебе могет не хватить разрешающей способности в купе с частотой. Быстрый ШИМ - 8бит, а больше битность - может не хватить тактовой. И получится, что пульсаци - больше, чем допустимая ошибка по току. Или фильтр эпический и изза этого - задержка регулирования.

Ну это так, просто к сведению.

Я делал на ОУ+1транзистор. Управляла эта приблуда Altivar11 по каналу 4-20 мА. Нареканий на работу схемы не было.



[Burchun]

Может токовое зеркало ?



[Продажный_менеджер]

Относительно высокое напряжение и ограничивающий резистор много больше, чем R нагрузки



[bubon]

Есть схемка на 4-х канальном ОУ как раз для шима, делалась под 4-20мА, с гальванической развязкой.



[Me1]

уже сделал один на пробу, но тут как всегда выяснилось что начальное ТЗ к реальности не имеет отношения . Ещё умножитель нужен и индикатор другой, и куча всего, и короче всё заново.

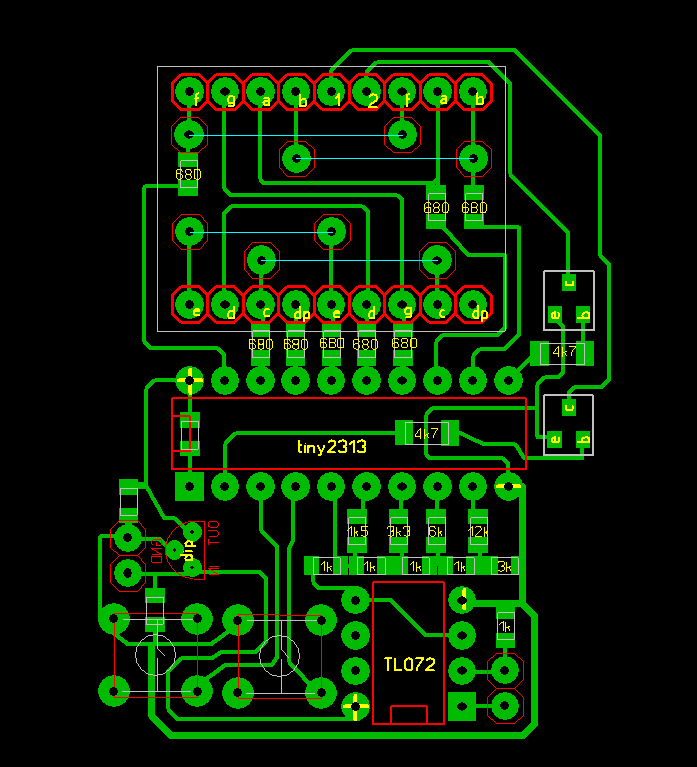

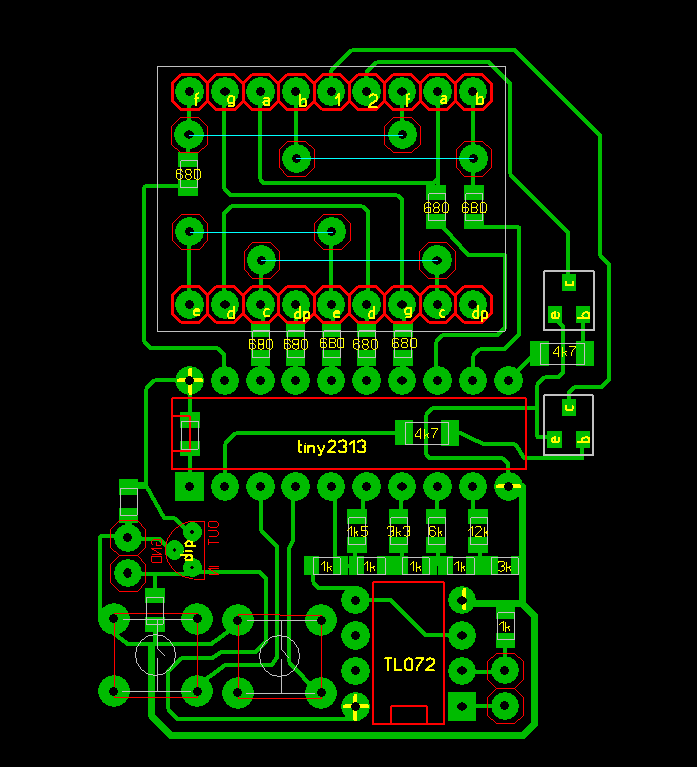

С шимом не стал мучаться, ножек хватало, дискретный ЦАП втулил на нужные токи.
