вопрос по rs232

[holger]

вопрос по rs232

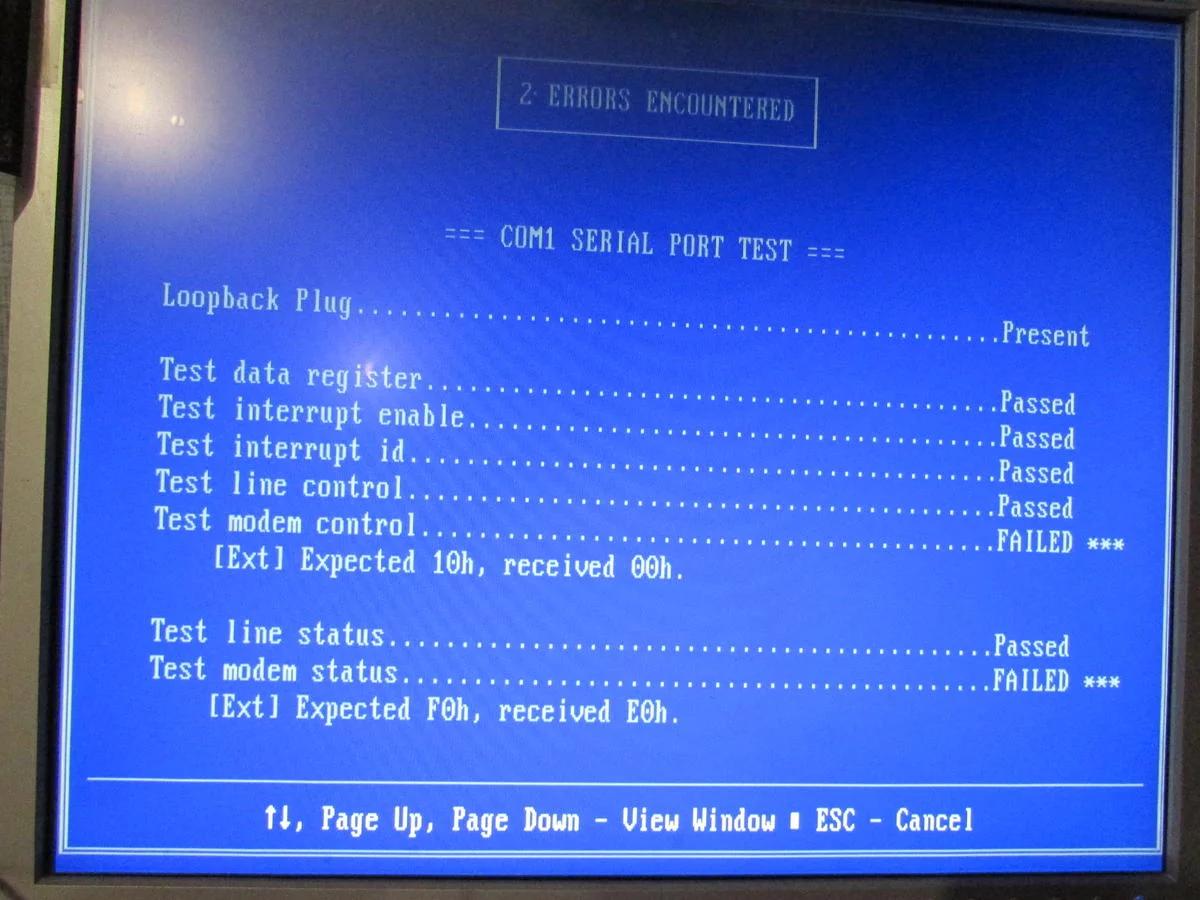

ошибки .

test modem conrol

test modem status



[sankanet]

шар для гадания сломался, что подключено к ком порту?
что за комп? ибо по скриншоту, софт древнючий что пиздец



[Kompot]

это фото из 90-х?



[holger]

шар для гадания сломался, что подключено к ком порту?
что за комп? ибо по скриншоту, софт древнючий что пиздец

я тестировал так .

Как понятно из схемы , для изготовления заглушки просто необходимо спаять контакты по схеме:

2 + 3;
7 + 8;
1 + 4 + 6 + 9.

Теперь всё готово и можно приступать к тестированию COM-порта.

Программа CheckIt предназначена для диагностики процессора, памяти и в частности портов ввода-вывода. Программа корректно работает в DOS режиме и используется для быстрой диагностики компьютерных комплектующих.

на ноуте тестил . всё нормально . на моей ASUS M5A78L/USB3 проблема.

есть такой же комп . собранный на ASUS M5A78L/USB3. там всё окей.
