Вопрос к "силовикам"

[IAvals]

Вопрос к "силовикам"

Есть транзисторы IRF1407 с допустимым током стока в 92 А при 100°C и 130 при 25°C
Они в ТО-220, размер выводов, по даташиту, мин 0,46 х 1,15, макс 0,55 х 1,4 мм, что даёт плотности токов от 170 до 245 А/мм^2.
По ПУЭ допустимый ток открыто лежащего медного провода в 0,5 мм^2 - 11 А или 22 А/мм^2. А тут в 8 - 10 раз больше. Это я к вопросу о температуре перегрева.

Собственно, данные по току особых сомнений не вызывают - есть схема серийного устройства, в которой токи через эти транзисторы достигают 40-ка А.

Интересуют примеры монтажа, желательно с фото, чтобы эти транзисторы можно было использовать при токе через них 40 - 50 А без риска перегрева выводов вполть до отпаивания.



[roker]

Открытый провод это провод, а выводы транзисторов это отрезок провода с одной стороны имеющий в качестве радиатора печатную плату, с другой стороны фланец корпуса, прикрученый к теплоотводу, так что с рассеиванием тепла я думаю проблем особо нет. Более того при таких токах скорее всего используется принудительное охлаждение. Ну и режим работы схемы тоже, ток постоянный, переменный, импульсный.



[cheeks]

вооот, а какой ширины дорожка на плате выдержит 100 ампер? и как ее уконтропупить к узенькому выводу? посему я б тоже на фоточки такого решения взглянул бы...

кстати, такие токи (ну, близкие) могут случаться (из знакомых мне применений) в первичных цепях инверторов питания могучих авто-усилков. там, как правило, прктикуют медные шины, перпендикулярные платам.



[IAvals]

IRF1407 работает, естественно, ключом. Но этот ключ ступенчато меняет питание выходного касакда звукового УМ. Ток в нагрузке - до 54 А пика или 38 А RMS.
Благо бы усиливать звук, как в прототипе. Так нет-же - стационарный сигнал с генератора и полчаса минимум.
Корпус транзистора, понятно, на радиатор, со стоком тоже проще - там целая пластина. А вот пропустить 40 А RMS через 0,5 - 0,7 мм^2 истока, чтоб он не отпаялся от перегрева за упомянутые пол часа - вот задача.

Поэтому и прошены фото реального монтажа. Врядли я первопроходец в таких вопросах.



[cheeks]

это усилитель во сколько киловатт? трансляционный наверно?

(в голову приходит бредовое видЕние в виде масляного ***костного охлаждения)



[IAvals]

это усилитель во сколько киловатт?

Сложно умножить квадрат тока на сопротивление нагрузки?

в голову приходит бредовое видЕние в виде масляного ***костного охлаждения

Достаточно принудительно продуваемых радиаторов. Вспомните, какая фигня рассеивает 60 - 100 Ватт тепла в компъютере.



[roker]

Тут больше вопрос термодинамики. Тепловая инерционность конкретного "узкого" места и пути отвода тепла от него.
А фотки, ну не знаю, можно попробовать посмотреть мощные АТХ БП.



[IAvals]

Тут больше вопрос термодинамики. Тепловая инерционность конкретного "узкого" места и пути отвода тепла от него.

Всё это лирика. Подождём практиков.



[cheeks]

какая фигня рассеивает 60 - 100 Ватт тепла в компъютере

совсем непростая фигня... часто с тепловыми трубками



[IAvals]

овсем непростая фигня... часто с тепловыми трубками

Ага! И с ***ким азотом!



Маркетинговый ход. Надо же за что-то деньги брать.



[старый хрыч]

в голову приходит бредовое видЕние в виде масляного ***костного охлаждения

Вапотрон тогда - кипящая вода, не перегреется.



[ruslana00]

совсем непростая фигня... часто с тепловыми трубками

Та ладно. Раньше процы потеплее были, а про трубки еще и не слышали. 100Вт полноразмерный радиатор с обдувом для ЦП отдает. Нормальный конечно, а то сейчас чо только не выдумывают, чтоб сэкономить. Видел я радиатор такой, тонкое основание которого просто физически не могло передавать тепло удаленным от его центра ребрам.



[старый хрыч]

Токи плавления медных проводов:
1 А - диаметр 0,039 мм,
5 А - 0.18 мм,
10 А - 0.25 мм,
15 А - 0.32 мм,
20 А - 0.39 мм
30 А - 0.52 мм
40 А - 0.63 мм,
50 А - 0.73 мм,
70 А - 0.91 мм.

часто с тепловыми трубками

В мощные генераторные СВЧ диоды встроен элемент Пельтье.



[IAvals]

Токи плавления медных проводов:
1 А - диаметр 0,039 мм,
5 А - 0.18 мм,
10 А - 0.25 мм,
15 А - 0.32 мм,
20 А - 0.39 мм
30 А - 0.52 мм
40 А - 0.63 мм,
50 А - 0.73 мм,
70 А - 0.91 мм.

Это к чему полёт мысли? Я же писал

данные по току особых сомнений не вызывают - есть схема серийного устройства, в которой токи через эти транзисторы достигают 40-ка А.

И ничего там не плавится. Элементов Пельтье тоже нет. Есть радиаторы, обдуваемые воздухом.

К сожалению, нет фото плат - иначе бы и вопроса не было.

Прошены были фото реального монтажа, на не цитаты из Перельмана.

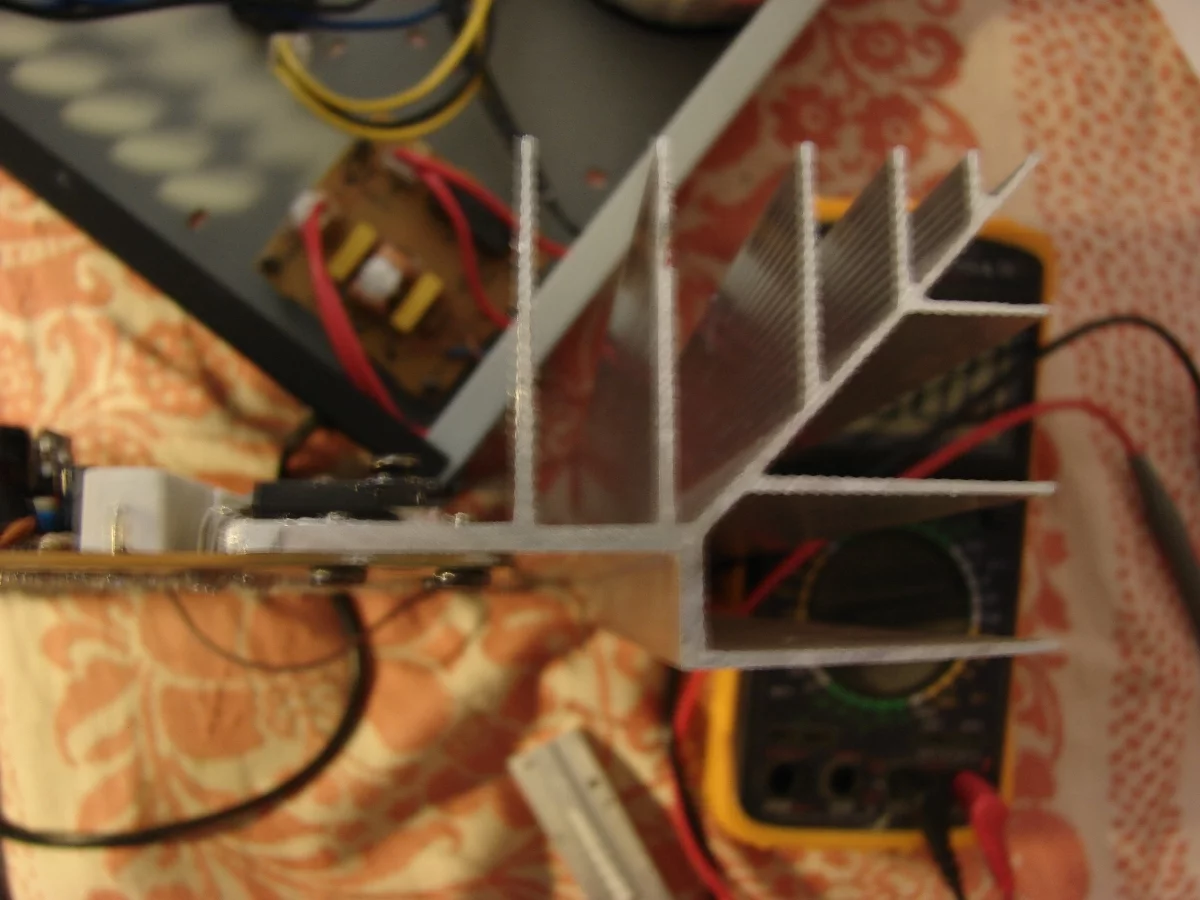

Видел я радиатор такой, тонкое основание которого просто физически не могло передавать тепло удаленным от его центра ребрам.

И я видел! Microlab V3830 2 х 100W + 3 x 50W
Так радиатор ещё лежит плоско, перекрывая собой вентиляционные щели в днище.



[Den_s21]

А по удельному сопротивлению меди тяжело подсчитать ?



[старый хрыч]

Элементов Пельтье тоже нет. Есть радиаторы,

СВЧ-генераторные диоды миллиметрового диапазона в настоящее время рекордные по удельной объемной мощности структуры. Кристалл располагается на алмазе в виде пирамиды, под основанием пирамиды элемент Пельтье.
Такое техническое решение используется лишь для СВЧ диодов. Все остальные элементы имеют достаточную площадь для надежного охлаждения.



[roker]

Так радиатор ещё лежит плоско, перекрывая собой вентиляционные щели в днище.

Та китайцам чем быстрее сгорит тем лучше

А по удельному сопротивлению меди тяжело подсчитать ?

О, еще один с разбегу в гущу драки, не разбирая ситуации.



[старый хрыч]

Прошены были.... не цитаты из Перельмана.

Возник вопрос о том - хватит или не хватит сечения проводов. Я привел сведения из справочника, не более того.



[IAvals]

Возник вопрос о том - хватит или не хватит сечения проводов.

Полёты мысли, увы, неизбежны.
Про хватит - не хватит сечения вопросов не было. И причём здесь плавление провода, свободно висящего в воздухе? У меня ножка, припаянная к плате (читай - теплоотводу), возможно, даже, по всей длине. Только плотность тока в ней - будь здоров! Может нагреться.
То, что это работает, не сгорая - факт. Напомню - есть серийный прототип с близкими режимами. Для счастья нет толко подробностей конструктивного исполнения, а именно - фото.

Напомню теоретикам.

Интересуют примеры монтажа, желательно с фото, чтобы эти транзисторы можно было использовать при токе через них 40 - 50 А без риска перегрева выводов вполть до отпаивания.

А по удельному сопротивлению меди тяжело подсчитать ?

Что считать - то, милай?



[Den_s21]

чтобы эти транзисторы можно было использовать при токе через них 40 - 50 А без риска перегрева выводов вполть до отпаивания.

Вот это подсчитай ,а если речь не только о токе ,то объясни .
