Установка насоса.

[igoreg]

Доброго времени суток!!!

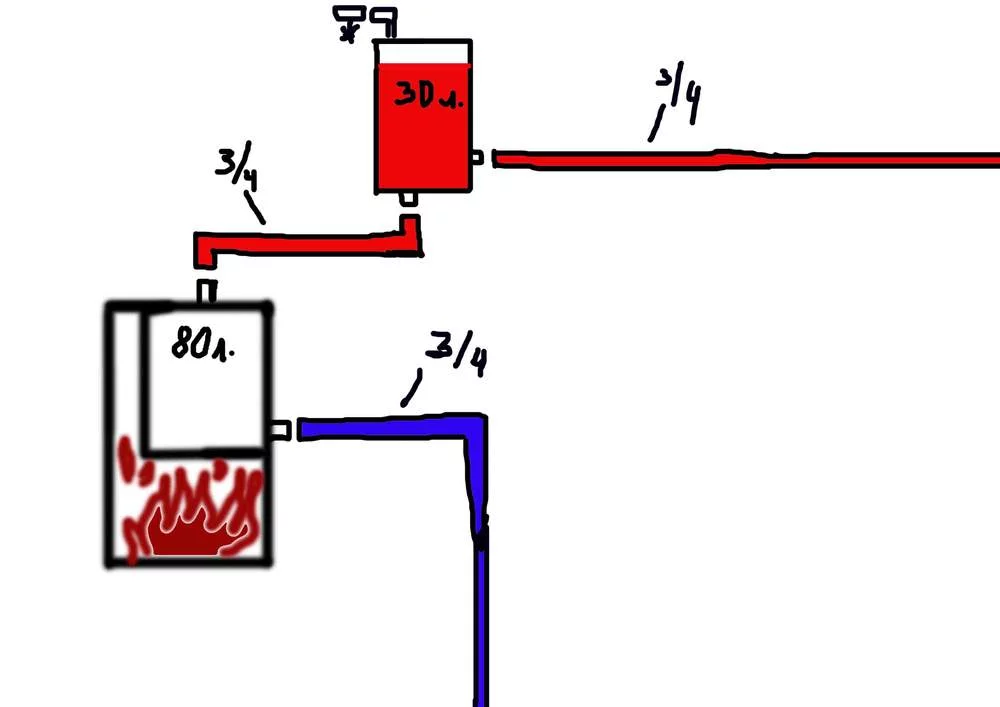

Есть вот такая вот схема на дровяном котле, в нее нужно врезать циркуляционный насос. Вся сложность заключается в выборе правильного места врезки.
Изначально хотелось врезать насос на обратке(синей трубе). Но чего-то мне кажется, что будет не правильно. Полистав просторы интернета, похожей ситуации, с моим типом разводки не нашел....
Насос самый обычный , не дорогой.
Кто может сталкивался с чем то подобным или может есть умные мысли .
Подскажите пожалуйста!!!))



Да, и еще такой вопрос на засыпку, играет ли какую-то роль занижение диаметра трубы с 3/4 на 1/2 дюйма и потом наоборот.
П.с на картинке где 30-ти литровый бочек.

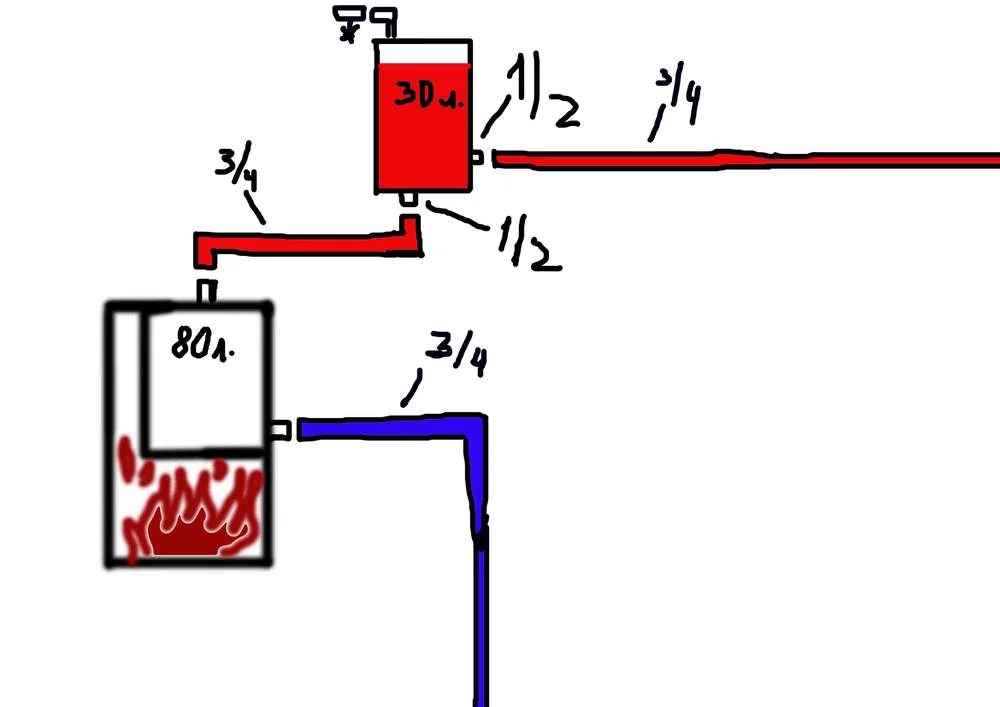

Вот исправленная картинка



[_James_Bond_]

без насоса играет существенно.



[igoreg]

без насоса играет существенно.

Да... сделали систему не под естественную циркуляцию.....
без него никак

у нас еще газовый стоит котел, там с насосом, но его нехватает на одну систему

если врубаешь дровяной, то он успевает закипеть.... поэтому и думаю поставить второй насос, специально для этого мощного котла



[DShuba]

играет ли какую-то роль занижение диаметра трубы с 3/4 на 1/2 дюйма и потом наоборот.

Нет, разницы практически никакой.
В доме у матери отопление из двухдюймовых труб,регистры 3 дюйма,я поставил насос несколько метров от котла на подаче - подключил полдюймовой трубой.
Когда работает котёл и насос,все трубы на ощупь одинаково горячие,без насоса нужно несколько часов,чтобы обратка только потеплела.



[igoreg]

Вся сложность заключается в том. Что у меня по сути два резервуара с водой, 80 и 30 литров, в которых не проходят змеевиком трубы, как допустим в газовых котлах, где теплообменник это не резервуар...

вот и получается, что если насос гоняет по трубам воду, то ему не важно пол дюйма или 3/4, он грубо говоря течение создает.
а у меня получается гнал по трубам, а потом попал в "океан" а с него опять нужно в трубу.... вообщем нужен совет знающих



[DShuba]

Мне тоже интересно,что скажут знающие люди!
Сам я думаю,что лучше его поставить в обратку,перед "океаном",в океане нагретая вода всё равно будет смешиваться с поступающей охлаждённой.



[igoreg]

Сам я думаю,что лучше его поставить в обратку,перед "океаном",в океане нагретая вода всё равно будет смешиваться с поступающей охлаждённой.

Не будет ли то количество воды которое "сверху", забивать своей массой и давлением тот поток воды которые создает насос. Грубо говоря уменьшать "мощность" насоса



[_James_Bond_]

ну насос же сам создает за собой разрежение



[DShuba]

Хм,точно не знаю,но противодействие есть всегда!(Думаю,насос по-любому справится с циркуляцией и в Вашем случае!)
Интересно послушать ответы знающих людей!



[igoreg]

вспомнил еще один важный момент, когда установили дровяной котел , то система была без дополнительно бака в 30 литров. Все работало нормально, ну в смысле хватало насоса который был, и котел не закипал.
Зачем поставили бак? ну так как система отопления у нас сугубо под насос, то мерах безопасности поставили этот бак с краном на верху. Если выключают свет, то затушить дровяной котел, дело не быстрое, а закипает он в момент. Вообщем этот бак создан для разбушевавшегося котла....



[igoreg]

Может этот бак 30-ти литровый переделать на расширительный, но будет ли он выполнять свою функцию "тушения" кипящей воды???



[ManticoraXT]

Шо то мне подсказывает, что 30 литров там что мертвому припарки. Хиба шо когда его порвет, то котел потухнет.



[igoreg]

Шо то мне подсказывает, что 30 литров там что мертвому припарки. Хиба шо когда его порвет, то котел потухнет.

Ну с чего ему рваться, он во-первых не под завязку залит, во-вторых он не герметичен за счет крана, который на самом верху стоит.
А так как свет в Песочине вырубают часто, то он очень даже для стравливания пара подходит. Тушиться котел закрыванием всех "дверок" и уходит на это до получаса. я боюсь представить, что может случиться без него...



[santexnik]

стабилизатор с аккумулятором религия не позволяет поставить
?



[igoreg]

...там не насос нужен а поменять трубы минимум -1 1/4,а расширитель посадить на одном патрубке 3/4 (там насос неуспеет прокач. по такому диам.трубы, когда твердым топливом зарядить....))....насос ставь на обратке перед котлами

ну эт не совсем твердое топливо)))
про трубы 1 1/4, скажу что не охота возвращаться в прошлый век, тем более что они были. И мороки с ними было дай боже.
Дом купили с такими трубами, были поварены не совсем по уму, и тем более было два "кольца" отопления. Одно грело хорошо, второе не очень. мучались с "флажками", толку не дало. краны решили не ставить, т.к пришлось бы их ставить в каждой комнате , а на такой диаметр труб они стоили около 150грн за штуку.



[igoreg]

стабилизатор с аккумулятором

Есть генератор, но я не всегда дома есть. А женщинам сей девайс не под силу завести

Может и вариант заменить его на стабилизатор с аккумулятором, вопрос цены? и времени работы



[_James_Bond_]

Ну обычный бесперебойник типа мастека в принципе способен работать несколько часов с автомобильным аккумулятором.



[igoreg]

.а где преграда(и какая) естественной циркуляции?,( зачем тот бак?)..,при отключении электрич. котел продавит все,лиш-бы кран закрытый не стоял))

незнаю, незнаю. у нас когда геныча небыло, и свет вырубали, я тоже думал газовый котел продавит пластиковые трубы 3/4, ставил на 90 градусов, нагревал теплообменник. Трубы за котлом прогревались максимум на метр.

а мощность у дровяного котла такая, что вода при испытании (закипая) вылетала чуть ли не на пол метра фонтаном. Правда без заужения выхода из котлана 3/4. Родной там дюймовый.

а где преграда(и какая)

красивая пайка пластиковых труб , без уклона и всяких яких....
думаю тут преграда+ диаметр,"рулит" по всей видимости.
А перепаивать на дюймовые трубы весь дом нереально.

Ну обычный бесперебойник типа мастека в принципе способен работать несколько часов с автомобильным аккумулятором.

приму на заметку, думаю это намного дешевле чем калбасить генычем. Тем долее что топливо чуть-чуть подорожало.



[vaycartana]

При такой схеме ставить насос на обратку, бесполезно. Или делайте, так что бы бак был полностью заполнен водой.



[_James_Bond_]

Имхо переварите соски на 3/4 будет намного легче воде качаться
