Теплообменник ТТ котла

[vaycartana]

Теплообменник ТТ котла

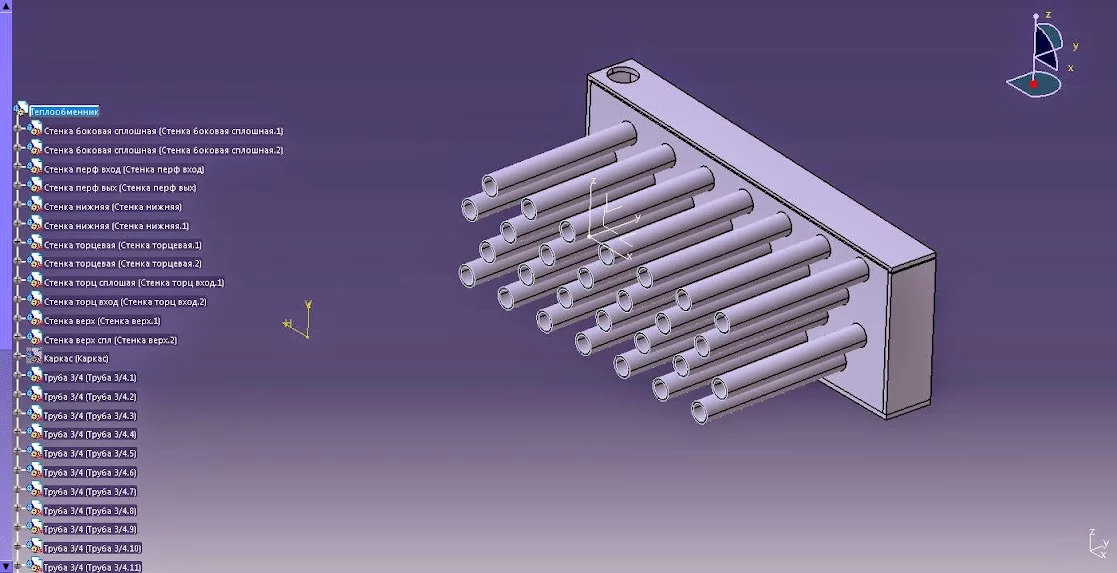

Доделал чертежи сабжа площадь отопления 150-200м2, прикидывал конечно под объем помещения, но это не суть важно

Подробности по ссылке, там же чертежи комплектующих.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Jonhson]

Котел представляет собой топку, сложенную из шамотного кирпича и стальной теплообменник, который и изображен на картинке.

Нихрена не понятно. У тебя будут греться трубы 3/4 печными газами?!



Собственно, что меня смущает: 1. трубы напрямую греются печными газами. Печные газы - очень агрессивны. Там пары воды, сера и т.д. В общем, черный металл сожрет очень быстро. Нержа?!
Второй вопрос - КПД. КПД будет хреновый - трубы горизонтально. Ну почти горизонтально. Если закипит - может нарушиться конвекция. особенно, учитывая, что параллельное соединение.
Я бы ставил их вертикально, хотя бы

Третий вопрос - локальный перегрев- обильное выделение накипи (вода подготовлена?)- снижение теплосьема и стремительный прогресс процесса.

Итого, я бы подумал про вертикальную установку теплообменника внутри трубчатых гильз.

ЗЫ: Ты посоветоваться выложил?! Или похвастаться!? Если второе - то красивая картинка, блин! ))



[adum]

Собственно, что меня смущает: 1. трубы напрямую греются печными газами. Печные газы - очень агрессивны. Там пары воды, сера и т.д. В общем, черный металл сожрет очень быстро.

Да ладно , в пром. котлах стоит чернуха ,не так уж и быстро она там сжирается .



[vaycartana]

Лень расписывать, накипи нет, поскольку нет перегрева. Выхлоп чистый, практически без сажи, после года эксплуатации. На трубках пепел, который сдувается. Понимаешь, я очень ленивый и недоверчивый человек, пока не перелопачу кучу литературы ни фига делать не буду. На тему долговечности, я у себя на работе один такой крематорий им. С. Лазо собрал. 3-й год топим полет нормальный.
А выложил, может кому пригодится, чертежи с размерами в архиве.



[Jonhson]

Да ладно , в пром. котлах стоит чернуха ,не так уж и быстро она там сжирается .

А там не чугунина!?

Лень расписывать, накипи нет, поскольку нет перегрева. Выхлоп чистый, практически без сажи, после года эксплуатации. На трубках пепел, который сдувается. Понимаешь, я очень ленивый и недоверчивый человек, пока не перелопачу кучу литературы ни фига делать не буду. На тему долговечности, я у себя на работе один такой крематорий им. С. Лазо собрал. 3-й год топим полет нормальный.
А выложил, может кому пригодится, чертежи с размерами в архиве.

Ну, лишь бы тебя все устраивало ;-)



[vaycartana]

Ну, лишь бы тебя все устраивало ;-)

То что у меня не получается, я никому не показываю.



[Jonhson]

По твоей ссылке - делаешь новый, т.к. старый совсем прохудился.
Сколько отработал старый? Ради интереса спрашиваю....



[adum]

А там не чугунина!?

Нет . Как пример

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[vaycartana]

Сколько отработал старый? Ради интереса спрашиваю..

Старый проработал 2 года, но его делали не поим чертежам.
Вот этот теплообменник 3й год пашет у меня на работе, нареканий нет, следов износа тоже.

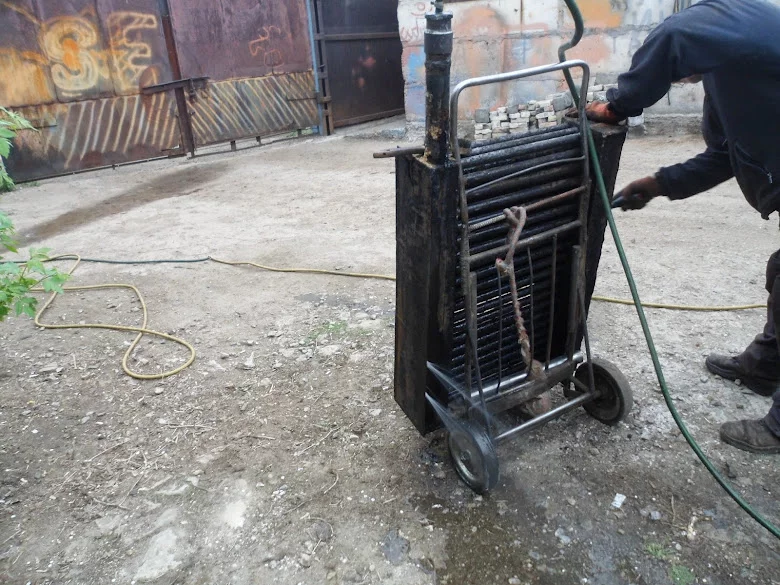

Единственная проблема видна на фото в результате перегрева лопнул сварочный шов. Но это аварийная ситуация, сам виноват. Кран естественной циркуляции закрыл, а насос включить забыл. Так он с течью еще 3 месяца отапливал здание, только воду доливали время от времени



[Alex_Parabellum]

Если накатать канавки на трубках (или выполнить любым другим способом оребрение), то эффективность теплообмена повысится. Шаг между трубками можно уменьшить. и в итоге получим классический водяной экономайзер



[vaycartana]

Тут важен баланс, много тепла будешь забирать, будет хреновая тяга и будет засираться теплообменник и дымоход.



[Alex_Parabellum]

Дымосос и тяга всегда будет. А если еще и с конденсацией дымовых газов поиграться, то будет совсем хорошо. правда встанет вопрос защиты поверхности нагрева от коррозии



[utah22]

Трубчатый - слишком трудоёмкий и металлоёмкий в пересчёте на площадь. Я давно делаю теплообменники из плоских панелей, собранных из листа. Компактно, дешевле в материале, весьма эффективно.



[vaycartana]

Дымосос и тяга всегда будет. А если еще и с конденсацией дымовых газов поиграться, то будет совсем хорошо. правда встанет вопрос защиты поверхности нагрева от коррозии

И в итоге получим дорогую капризную систему, которую надо будет регулярно обслуживать. Я себе ставил немного другую цель.

Трубчатый - слишком трудоёмкий и металлоёмкий в пересчёте на площадь. Я давно делаю теплообменники из плоских панелей, собранных из листа. Компактно, дешевле в материале, весьма эффективно.

Сварки много будет в такой конструкции, и ремонтопригодность ниже.



[utah22]

Сварки много будет в такой конструкции, и ремонтопригодность ниже.

При равной площади теплообмена - ничуть не больше сварки, но зато нет отверстий, которые надо ковырять/обваривать, и в пространстве занимает много меньше места.



[vaycartana]

При равной площади теплообмена - ничуть не больше сварки, но зато нет отверстий, которые надо ковырять/обваривать, и в пространстве занимает много меньше места.

У меня станков много, отверстия для меня не проблема. Выложите схему, ради интереса сравним.



[Jonhson]

Мужики, а есть какие-то расчеты!? Площадь -мощность !? И т.д.
Подумываю буржуйку в гараж.. И сильно думаю про отбор тепла жидким теплоносителем и доставку оного на второй этаж к радиаторам отопления...
Понял, что нихрена не понимаю как прикинуть мощность и размеры теплообменника?!



[Воffка]

Старый проработал 2 года, но его делали не поим чертежам.
Вот этот теплообменник 3й год пашет у меня на работе, нареканий нет, следов износа тоже.

Единственная проблема видна на фото в результате перегрева лопнул сварочный шов. Но это аварийная ситуация, сам виноват. Кран естественной циркуляции закрыл, а насос включить забыл. Так он с течью еще 3 месяца отапливал здание, только воду доливали время от времени

Если 3 месяца доливали, то там уже всё заросло накипью...



[Хробак Злої Брехні]

Я давно делаю теплообменники из плоских панелей

Панелі розташовані вертикально?



[utah22]

Выложите схему, ради интереса сравним.

Может, позже - сейчас работаю по 16 часов без выходных

Мужики, а есть какие-то расчеты!? Площадь -мощность !? И т.д.

Для жидкостного котла, очень примерно: 1 квадрат теплообменника на 5 кВт.

Панелі розташовані вертикально?

Саме так. Проходження топочних газів - краще, якщо згори до низу, теплоносій може примусово проходити скрізь горизонтально, або, якщо висота панелей достатня, за рахунок природної конвекції заходити збоку/знизу, виходити збоку/зверху.
