Таймер на таймере NE555

[Хробак Злої Брехні]

Unreal.
Якщо вже ліпити, то щось таке:
(холєра, не атачиться картинка... Ну там на 561ЛА7 схемка)

пс. Намалював, не подумавши. 12, 13 ноги на + ближче буде кинути )))))



[Me1]

та понятно, логика или компараторы вполне решат задачу без танцев с бубном, но коль уж начал за транзисторы



[Хробак Злої Брехні]

Во, дешево і сердито -- на одній лм 358 )))
Конденсатор впаралель з кнопкою на землю, резистор в +, точка з'єднання -- на прямий вхід обох ОП. Інверсні входи спираються на дільник з 3-х резисторів. Світляк + на + живлення, - на вих. нижнього ОП (ясне діло, через резистор). Пищалка + на вих. нижнього, - на вих. верхнього. Крапка.

пс. Правда, великим мінусом цього варіанту є споживання струму в стані очікування...



[CepDILLETO]

Если применяется светодиод на 20 мА, то проще выполнить "мигалку" на 74АС32!



[Хробак Злої Брехні]

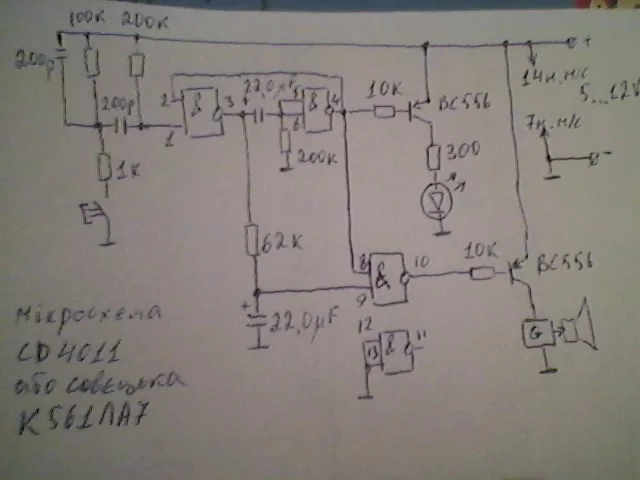

приатачив схемку.



[Shtraus]

Вечер добрый! Отлучился на денек. Буду проверять обе схемы. Насчет диода - какой продадут, такой и будет.
Появилось еще одно - необходимо подать звуковой сигнал после погасания диода. Возможно ли это? Подскажите пожалуйста. В качестве пищалки предполагаю маленький компьютерный динами (что в корпусе), правда будет ли он пищать если на него подать напряжение не знаю, но проверю
