Схема LED драйвера

[Me1]



[Jonhson]

На схеме 300В стоит.... А не еб...нет?-)



[tifo]

У неї 450 постоянки макс
Для "ледащих" рішень доволі зручно бо можна напряму від 220 врубити.



[roker]

На схеме 300В стоит.... А не еб...нет?-)

А пальцАми не лазь и не ёб...нет. Ты ж в CFL лампы не лазишь.



[Me1]

Схему посмотри на прошлой странице, это из даташита, там всё странно и загадочно, она конечно имеет некий функционал, но явно не тот что описывается. Ни с подписью ни с самой схемой, ни с номиналами ничего не в порядке.



[amist]

А пальцАми не лазь и не ёб...нет. Ты ж в CFL лампы не лазишь.

Принципиально, всё бытовое делаю с гальванической развязкой -

как говорил Ходжа Насреддин:
- "Сначала привяжи осла, а потом только, доверяй его Аллаху"



[Jonhson]

А пальцАми не лазь и не ёб...нет. Ты ж в CFL лампы не лазишь.

Ты не правильно глагол мой понял
Там по входу заявлено 300 В. А ёмкостя стоят на 25 вольт. Вот и первый бабах...
Дальше надо гуглить что по питанию самой микросхемы.
Ну и как себя будет полевик чувствовать - тоже вопрос...
Ну и т.д.
Хотя, очень заманчиво было напрямую в розетку ткнуться...

Для ледащих ось тут

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Там ценник, блин, негуманный.



[roker]

Схему посмотри на прошлой странице, это из даташита, там всё странно и загадочно, она конечно имеет некий функционал, но явно не тот что описывается. Ни с подписью ни с самой схемой, ни с номиналами ничего не в порядке.

AN-H50. Методика расчета драйвера на этой микре.



[Jonhson]

А если до 30 вольт, так проще, имхо, на LM317 собрать...



[roker]

Ты не правильно глагол мой понял
Там по входу заявлено 300 В. А ёмкостя стоят на 25 вольт. Вот и первый бабах...
Дальше надо гуглить что по питанию самой микросхемы.
Ну и как себя будет полевик чувствовать - тоже вопрос...

То косяк в даташите.

А если до 30 вольт, так проще, имхо, на LM317 собрать...

И похерить всю идею мероприятия никаким КПД



[amist]

Для ледащих ось тут

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Фигня всё это: все эти схемы мигают с частотой 100 Гц - нам подавай коммутацию >1000 Гц, чтобы глаза от такого света, вот такими не были



[Blade-sva]

посмотрите мою тему https://www.kharkovforum.com/showthread.php?t=4448777
там на фотке есть платы готовые рабочие запаянные на основе hv9910 (файл печатной платы лежит в этой теме https://www.kharkovforum.com/showpost.php?p=51037179&postcount=105) Кто с пикадом сталкивался в файле все номиналы есть. Могу предложить, кому просто интересно 100грн за готовый драйвер. Покупать детали отдельно и запаивать в изготовленную вами плату будет все дороже в раза два наверно. Конечно будет дешевле купить заводского с гальваноразвязкой китайца или заколхозить гасяшку, но начнуться вопросы после ~240в.
Оптимальный вариант по моему мнению, накупить китайцев и ставить барьер.



[Jonhson]

посмотрите мою тему https://www.kharkovforum.com/showthread.php?t=4448777
там на фотке есть платы готовые рабочие запаянные на основе hv9910

Могу предложить, кому просто интересно 100грн за готовый драйвер.

Покупать детали отдельно и запаивать в изготовленную вами плату будет все дороже в раза два наверно.

СД лампа от 60 до 120 грн (6-10 Вт). Вкрутил и забыл. ;-)
Смысл у тебя драйвер за 100 грн брать!? Без обид, конечно.
Вижу реально смысл в этом в случае нестандартного чего-то. Но тут уже под свои задачи проще с нуля собрать...

А я про гуманизм и не упоминал. Только про лентяев )))

Кстати, это и тебе был ответ ;-)))



[Blade-sva]

Смысл у тебя драйвер за 100 грн брать!?

я и не настаивал почитай внимательно, это для тех кому интересно сделать собрать схему-плату, и по-моему сказал что дешевле.
Тема то схема Led-драйвера



[Jonhson]

На который из вопросов?

На первый пост на этой странице. Про лентяев

я и не настаивал почитай внимательно, это для тех кому интересно сделать собрать схему-плату, и по-моему сказал что дешевле.
Тема то схема Led-драйвера

Да я не спорю.. Просто сказал, что проще купить готовое изделие-лампу ва сборе. Тема-то в раздел "лентяев" сьехала.



[Me1]

60 до 120 грн

гасящий конденсатор и скажем

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

несколько из разных миров



[старый хрыч]

Просто сказал, что проще купить готовое изделие-лампу ва сборе.

Согласен. Но ведь действительно могут быть нестандартные задачи?



[amist]

Вставлю сюда, чтобы не плодить темы по LED:

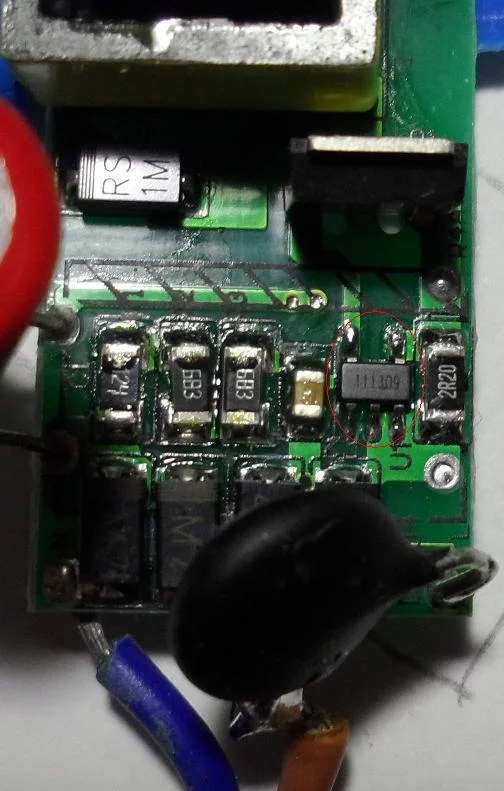

столкнулся с вот таким LED драйвером - LED XL (4-7)x1W driver

Спойлер: LED XL (4-7)x1W driver

Может кто-нибудь сталкивался с микросхемой в корпусе SOT23-5 в красном овале с маркировкой 111309? Наименование и производитель?

PS Может видели аналогичную схему на других известных микросхемах с внешним транзистором, со стабилизацией тока по вторичке, но тоже без датчиков тока и явных обратных связей?



[Vinil_37]

Наткнулся на вот такой драйвер, с ШИМ входом и ручной регулировкой.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Что скажут специалисты?



[Me1]

схема имеет некий функционал.

Если вы не китаец, то проще взять нормальную схему, драйверов сейчас только ленивый не делает. Это конечно не lm393 пучок-бакс, но и не страшные суммы. Диоды конечно тоже подешевели, на тот же бакс можно набрать прожектор на десятки ватт, можно жечь пачками, но как бы проще сделать нормально и забыть
