Секреты электромонтажа

[ValeNT]

Заранее прошу прощения, если уже обсуждалось. Согласно ПУЭ, вход автомата должен идти на неподвижный контакт. У автоматов hager он сверху, судя по схеме на корпусе. Но почему тогда отверстие под гребёнку снизу? Чё-то я не догоняю...



[ManticoraXT]

Может потому, что буржуи не знают про ПУЭ в Украине?



[СОТЯ]



[Механический Кот]

Заранее прошу прощения, если уже обсуждалось. Согласно ПУЭ, вход автомата должен идти на неподвижный контакт. У автоматов hager он сверху, судя по схеме на корпусе. Но почему тогда отверстие под гребёнку снизу? Чё-то я не догоняю...

...Как справедливо заметили выше, за рубежом производители руководствуются больше здравым смыслом, а не наследием сверхстрогих правил УЭ, кои у нас не особо эволюционировали со времён паровозов. И потому сверхсекретного требования "ввод сверху/выход снизу" для тамошних инженеров не существует. Все контакты равноправны при условии симметричного и читаемого монтажа. Особые же случаи, как, например, в некоторых УЗО, рассматриваются в инструкциях отдельно.



[sergeyev792]

ПУЭ - это вообще вещь в себе, которую нужно воспринимать с некоторой долей абстрактности, вот пример:



[Барсучело]

Надо взять на вооружение.



[inoxcromX]

Ув. электрики ,подскажите где взять кабель ,рассматривать базарные варианты или магазин какой ? интересует 1,5 и 2,5 для разводки по квартире .Кабель будет прятаться в штробы хотелось бы чего то качественное . Заранее спасибо за ответ .



[ManticoraXT]

Южкабельсервис, Капро. Интернет.



[Pik As]

Творческий беспорядок.

А как у вас, коллеги?



[sergeyev792]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

a кабель можно брать на самом южкабеле, в магазине, что в десяти метрах слева от проходной, который к южкабельсервису никакого отношения не имеет



[Lewa_east]

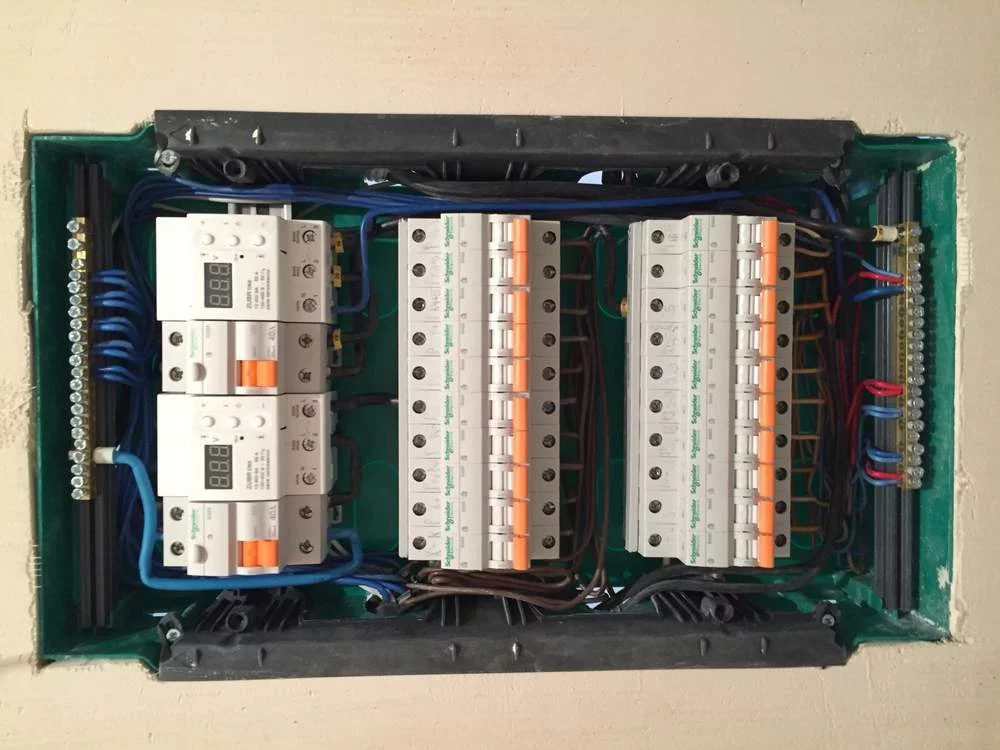

Вот такое сейчас, критикуйте, может упустил чего
Зажато по два провода под один болт по причине слишком мягкой меди)



[Механический Кот]

Творческий беспорядок.

А как у вас, коллеги?

...Искренне рад за вас. Люблю серьёзные проекты.
А я без работы. Уже долго. Господа с мутной "квалификацией" и такими же ценами сейчас в большем почёте. Воображение и любовь к деталям уже не в цене. Вменяемые платёжеспособные знакомые и знакомые знакомых уже закончились. Цепочка передачи "красного знамени" прервалась и судьба художника канула в Лету, сходу провалив тест на джамшутинг в борьбе за кубок "Точка за чирик".
Придётся переквалифицироваться в управдомы (с).



[Барсучело]

Вот такое сейчас, критикуйте, может упустил чего��
Зажато по два провода под один болт по причине слишком мягкой меди)

Хорошая работа. Вроде как неза что и критиковать. Все бы так делали.

...Искренне рад за вас. Люблю серьёзные проекты.
А я без работы. Уже долго. Господа с мутной "квалификацией" и такими же ценами сейчас в большем почёте. Воображение и любовь к деталям уже не в цене. Вменяемые платёжеспособные знакомые и знакомые знакомых уже закончились. Цепочка передачи "красного знамени" прервалась и судьба художника канула в Лету, сходу провалив тест на джамшутинг в борьбе за кубок "Точка за чирик".

Да обидно, что всё что собиралось годами (инструмент), сейчас используется не на полную мощу. Обидно, что эстетика и грамотность монтажа сейчас не в цене. В погоне за дешевизной по разным причинам цена определяет выбор исполнителя работ. Надеюсь, что так будет не всегда.



[Механический Кот]

Вот такое сейчас, критикуйте, может упустил чего��
Зажато по два провода под один болт по причине слишком мягкой меди)

...Аккуратно, и приятно смотреть ). Если медь слишком мягкая, можно опрессовать гильзой две моножилы, подобрав диаметр. С "юбкой" из жёсткой термоусадки и выглядит отлично, и можно по-злому завинчивать в шину.

Да обидно, что всё что собиралось годами (инструмент), сейчас используется не на полную мощу. Обидно, что эстетика и грамотность монтажа сейчас не в цене. В погоне за дешевизной по разным причинам цена определяет выбор исполнителя работ. Надеюсь, что так будет не всегда.

...Я тоже надеюсь.
Сейчас, по причине свободного времени, занимаюсь шаблонами для документации - сметы, принципиальные схемы, блок-схемы, счета... Пытаюсь автоматизировать и привести к единому внешнему виду. Ну, то такое, чтобы времени не терять. Мало ли...



...Вот, занимаюсь ещё слаботочкой (аудио-видео/системы управления/локальные сети). Как пример, маленькая "мультирумная" система:

Спойлер: Multiroom

Или эскизные блок-схемы фонового озвучивания:

Спойлер: Пример

Т.е. клиентам было удобно предлагать комплексный подход ко всем вопросам связанным с "проводами" - автономное и основное электроснабжение, слаботочка и компьютерная развязка.
Так вот это всё вообще остановилось. Наглухо. Я уже не пишу о приличных домашних кинотеатрах и, тем более, системах управления типа Crestron. Это относится сейчас далеко не к предметам первой необходимости, у людей нет средств на это. Я понимаю. Но чтобы силовой электромонтаж постигла та же участь... В общем, тревожно мне, други мои.



[Pik As]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

больше на бардак похоже.

...Искренне рад за вас. Люблю серьёзные проекты.

Да это как-обычно у меня, "сезонно", так-сказать: в начале отопительного сезона и в конце - небольшие "аншлаги". На пару недель работки накидали. Что дальше - неизвестно.

Да обидно, что всё что собиралось годами (инструмент), сейчас используется не на полную мощу. Обидно, что эстетика и грамотность монтажа сейчас не в цене. В погоне за дешевизной по разным причинам цена определяет выбор исполнителя работ. Надеюсь, что так будет не всегда.

Ну, я всё-таки надеюсь, что когда-нибудь у "слуг народа" всё-таки "дойдут руки" и до энергетического сектора. Он-то ну прямо пищит как требует к себе серьёзного внимания. И вот тогда-то и понадобятся люди, которые умеют не только хилтями стены бездумно дырявить, но и могут придумать, начертить, разработать, прочитать, организовать и воплотить в жизнь. Не может такого быть, что-бы это не сбылось!

Спойлер: Или эскизные блок-схемы фонового озвучивания:

Если не секрет, что за программа? На АвтоКАД не похоже вроде.



[Механический Кот]

...Если не секрет, что за программа? На АвтоКАД не похоже вроде.

...Это Corel. Эскизные блок-схемы я делаю в Corel.
А принципиальные однолинейные либо в хагеровской Schema (простые), либо в ABB DOC2 (более продвинутые). Либо в nanoCAD electro - но он пока на стадии освоения и мне не очень нравится, но там все можно автоматизировать вплоть до сметы. Сейчас изучаю VBA для создания собственных кореловских шаблонов принципиальных схем, монтажных схем (трассирования) и кабельных журналов.



[Pik As]

...Это Corel. Эскизные блок-схемы я делаю в Corel.
А принципиальные однолинейные либо в хагеровской Schema (простые), либо в ABB DOC2 (более продвинутые). Либо в nanoCAD electro - но он пока на стадии освоения и мне не очень нравится, но там все можно автоматизировать вплоть до сметы. Сейчас изучаю VBA для создания собственных кореловских шаблонов принципиальных схем, монтажных схем (трассирования) и кабельных журналов.

понятно.



[Alex_Parabellum]

Ну, я всё-таки надеюсь, что когда-нибудь у "слуг народа" всё-таки "дойдут руки" и до энергетического сектора. Он-то ну прямо пищит как требует к себе серьёзного внимания. И вот тогда-то и понадобятся люди, которые умеют не только хилтями стены бездумно дырявить, но и могут придумать, начертить, разработать, прочитать, организовать и воплотить в жизнь. Не может такого быть, что-бы это не сбылось!

угу. доберутся...
по тепловым сетям решено сократить фонд оплаты труда для экономии средств. на май-35%, июнь-45%, июль 50%, август-45%, сентябрь 45%(на сколько запомнил из объявления руководства). всех итр за свой счет на 2 недели с мая по сентябрь включительно, итр пенсионеры и инвалиды 3 группы-на месяц. график уже утверждается и персонал начал писать заявления.
так что прохождение этого отопительного сезона можно считать большим чудом. а вхождение в следующий отопительный сезон может и не быть...

А принципиальные однолинейные либо в хагеровской Schema (простые), либо в ABB DOC2 (более продвинутые). Либо в nanoCAD electro

автокад наше все

Если вы хорошо работаете с Автокадом, то очень вам рекомендую nanoCAD electro - знакомый интерфейс плюс такие фишки как расчёт трасс, УГО, библиотеки и документация по проекту. Правда, принципиальные схемы там не очень. Проще доводить их до ума в обычном Автокаде (или как я - в Corel) обычным экспортом в DWG .

Изначально автокад начал изучать в институте для различного рода шабашек. а на работе он используется для рисования релейки. просто для моих задач не нужно ни трассы считать, ни кабельные журналы заполнять. один раз сделал свою библиотеку элементов и вперед в светлое будущее



[rHOM]

Может потому, что буржуи не знают про ПУЭ в Украине?

.Как справедливо заметили выше, за рубежом производители руководствуются больше здравым смыслом, а не наследием сверхстрогих правил УЭ, кои у нас не особо эволюционировали со времён паровозов. И потому сверхсекретного требования "ввод сверху/выход снизу" для тамошних инженеров не существует. Все контакты равноправны при условии симметричного и читаемого монтажа. Особые же случаи, как, например, в некоторых УЗО, рассматриваются в инструкциях отдельно.

ПУЭ - это вообще вещь в себе, которую нужно воспринимать с некоторой долей абстрактности, вот пример:

Господа, если чего-то не понимаете, хотя бы не комментируете, выглядете глупо.



[Механический Кот]

Господа, если чего-то не понимаете, хотя бы не комментируете, выглядете глупо.

...Поделитесь, пожалуйста, своим знанием предмета. Я лично ведь и правда не понимаю, а вопрос периодически возникает у многих.
