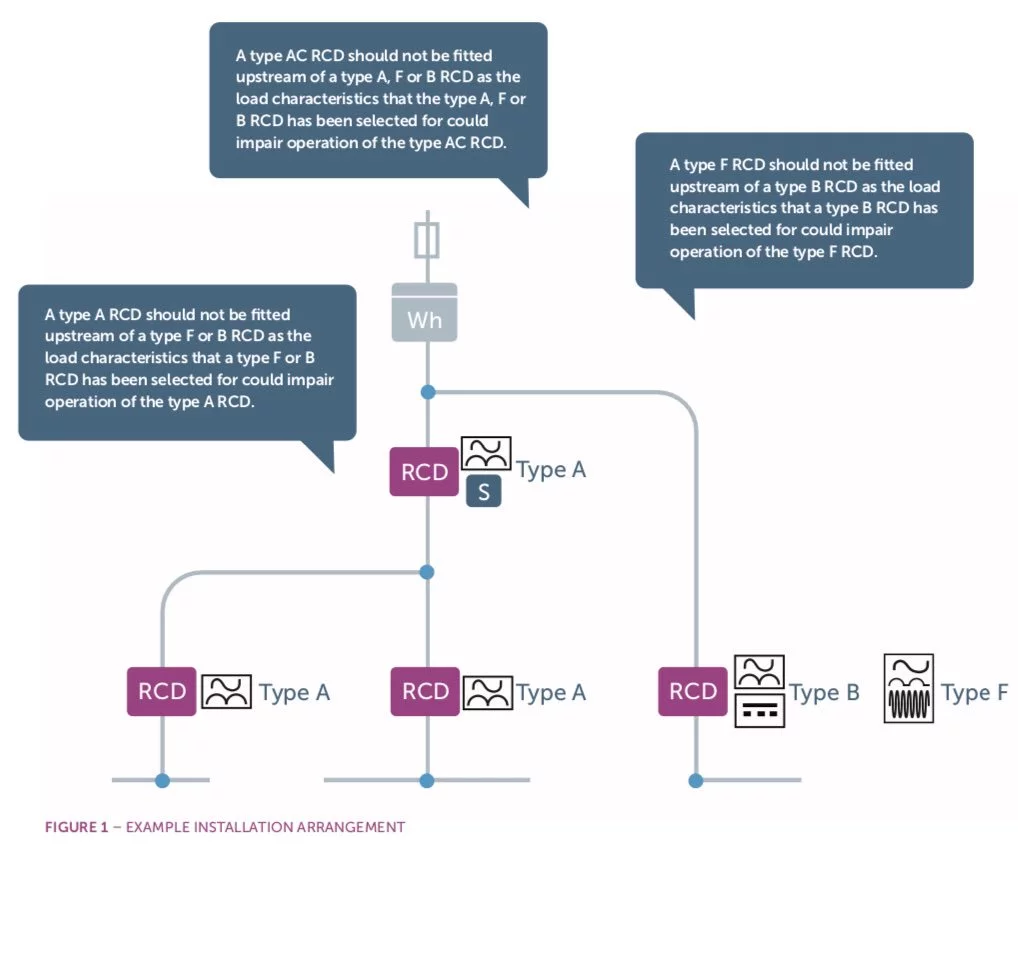

Там не хватает информации по координации УЗО разных типов. Например, вот такой картинки, из которой понятно, что нельзя лепить тип F ниже типа А, даже если это А селективное.
Это картинка 2017 года. В новой редакции есть примечание о том, что ставить более навороченный тип УЗО ниже менее навороченного типа можно только в том случае, если производитель этого более навороченного УЗО разрешает такую установку.
"Тип Bfq" - это разновидность В. "fq" - скорее всего "frequency". Есть четыре основных типа: AC, A, F, B, и два основных исполнения: быстродействующие и селективные.
Некоторые полуграмотные менеджеры иногда рассказывают про "Тип G" (задержка 10 мс) как селективное УЗО. На самом деле оно быстродействующее.
Фирмы Eaton и Doepke любят придумывать разные модификации типов УЗО и обозначать их разными буквами. У Doepke есть даже модификация "Audio" для аудиофилов.
Я себе беру тип А потому что у меня мало таких приборов, которым подходит тип АС. И я редко пользуюсь этими приборами. Тип АС до сих пор выпускают потому, что он до сих пор есть в стандартах на УЗО.
У нас часто говорят, что тип АС - это для ****ов. Хотя, судя по фотографии сделанной в пустыне Сахара, электроника добралась уже и туда. Скоро и в Сахаре тип АС никому нафиг не будет нужен)))



[Мерчандайзер]

Если кому интересно, вот англоязычное руководство по УЗО 2019 года с картинками.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[1OneWay]

Привет.
Кто то ставил себе кнопочный выключатель на свет, удобно?
Посоветуйте хороший магазин с выключателями\розетками Schneider.



[Мерчандайзер]

SE, краткий каталог 2020 г. "1001 продукт для электромонтажника", русс.яз, 139 стр, 55 Мб.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Розетки/выключатели, автоматика, коробки, прочий электрохлам.
Обновление Easy 9: 2-полюсные и 4-полюсные селективные УЗО АС-S.



[Дмитрий Засядько]

Подскажите, как правильно сделать:

Имеем частный дом с сараями, гаражами, курятниками.
В дом заведено электричество (1 фаза), стоит счётчик, потом две пробки (ага, те самые, которые на резьбе вкручиваются), дальше провода без всяких автоматов расходятся по хате, на чердак, с чердака разветвляются на сарай и гараж, с гаража цепочкой идут в курятник. В сараях сделаны подобия щитков, где на текстолитовой панели соседствует парочка АП 50, разваливающаяся розетка, клавишный выключатель освещения и кнопочный выключатель неизвестно чего.

Как правильно это всё модернизировать?

Вариант 1) сделать в доме один общий щиток, от которого на каждый сарай уходит свой кабель через свой автомат. В сараях щитков не делать. Вроде бы правильно, но сложно. И хотелось бы свет и розетки в сараях на разные линии повесить. А тогда кабелей не напасёшься всё отдельными линиями запитывать.

Вариант 2) Поставить в доме один автомат на линию, которая пойдёт на все сараи. Сделать в каждом сарае свой щиток. Банально на два автомата (16А розетки и 6А свет)

А как быть, если сараи запитаны "по цепочке"? Кабель заходит в один сарай, там отвод и щиток, и параллельно тот же кабель дальше идёт в трубе в соседний сарай. Где и как там ставить автоматы?



[mik12345]

Где и как там ставить автоматы?

Исходя из нагрузки.
Если в доме не планируется ничего мощного использовать (дача), ставьте после счетчика один автомат на 16 и живите. Если бойлеры, стиралки, станки, кондиционеры, посудомойка, свч, духовка, электрочайник, тостер, тогда нужно делать проект под ваши нужды.
Линии нужны не сами по себе, а из-за ограничений максимального тока провода или розетки. Чтобы при одновременном включении бойлера, стиралки и фена не вылетали пробки на линию розетки. Не придумывайте лишние линии, например отдельно розетки, отдельно свет на сараи и еще на каждый сарай. Вы же не будете в дном варить мощной сваркой, в другом одновременно включать болгарку 2400 Вт.



[sexjoker]

Если дешево, то выкинуть вкручивающиеся предохранители, поставить один автомат на все. В каждолм курятнике поставьте распред коробку и соберите туда всю электрику



[Мерчандайзер]

Работаем с ЗЗЦМ давно. Оптимальный выбор цена-качество.
Используем ВВГнгд (круглый) именно он по сопротивлению изоляции лучше нежели плоский. Говорю об этом не просто так, на своей базе имеем электротехническую лабораторию. Производили замеры разных производителей. Объективности ради те же характиристики имеют Южкабель и Одесса (заводской). Но цена выше. Так же у них расцветовка жил-вариации производителя на вольную тему. В разных партиях-разная. Не всегда удобно. У ЗЗЦМ стандарт: коричневый, синий, жёлто-зелёный

Попадался мне пару лет назад ЗЗЦМ ВВГ нгд круглый (треугольный) с расцветкой - чёрный, коричневый, голубой.

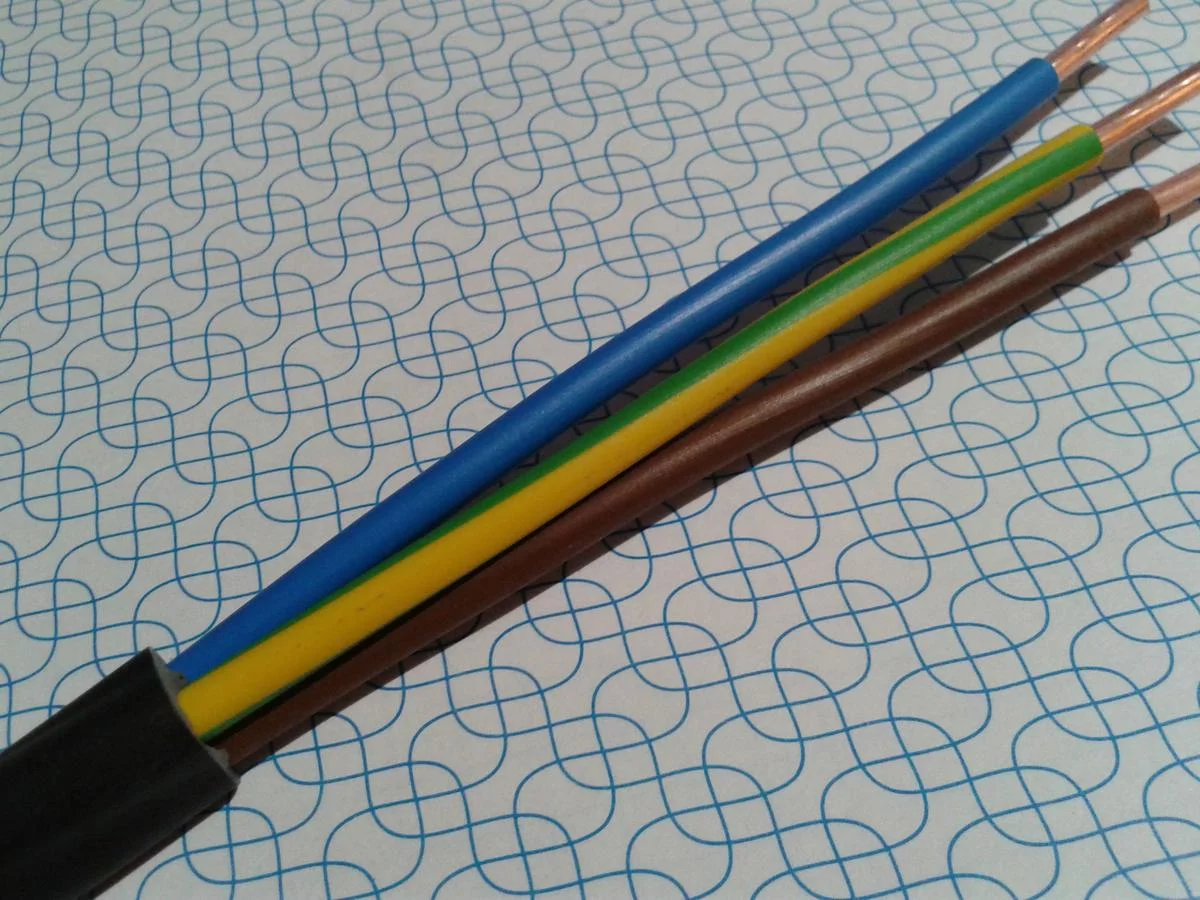

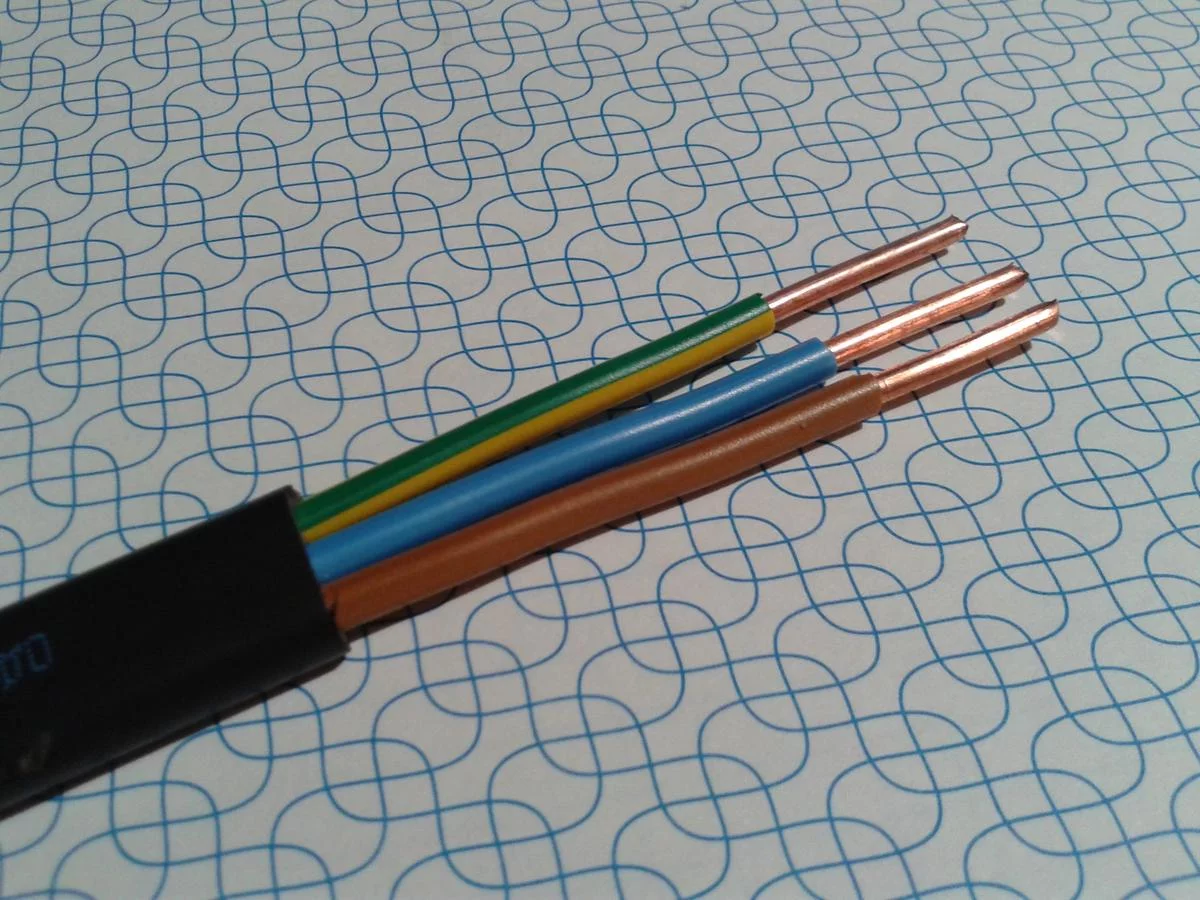

Сейчас ЗЗЦМ ВВГ нгд круглый 3×6 такой:



[Мерчандайзер]

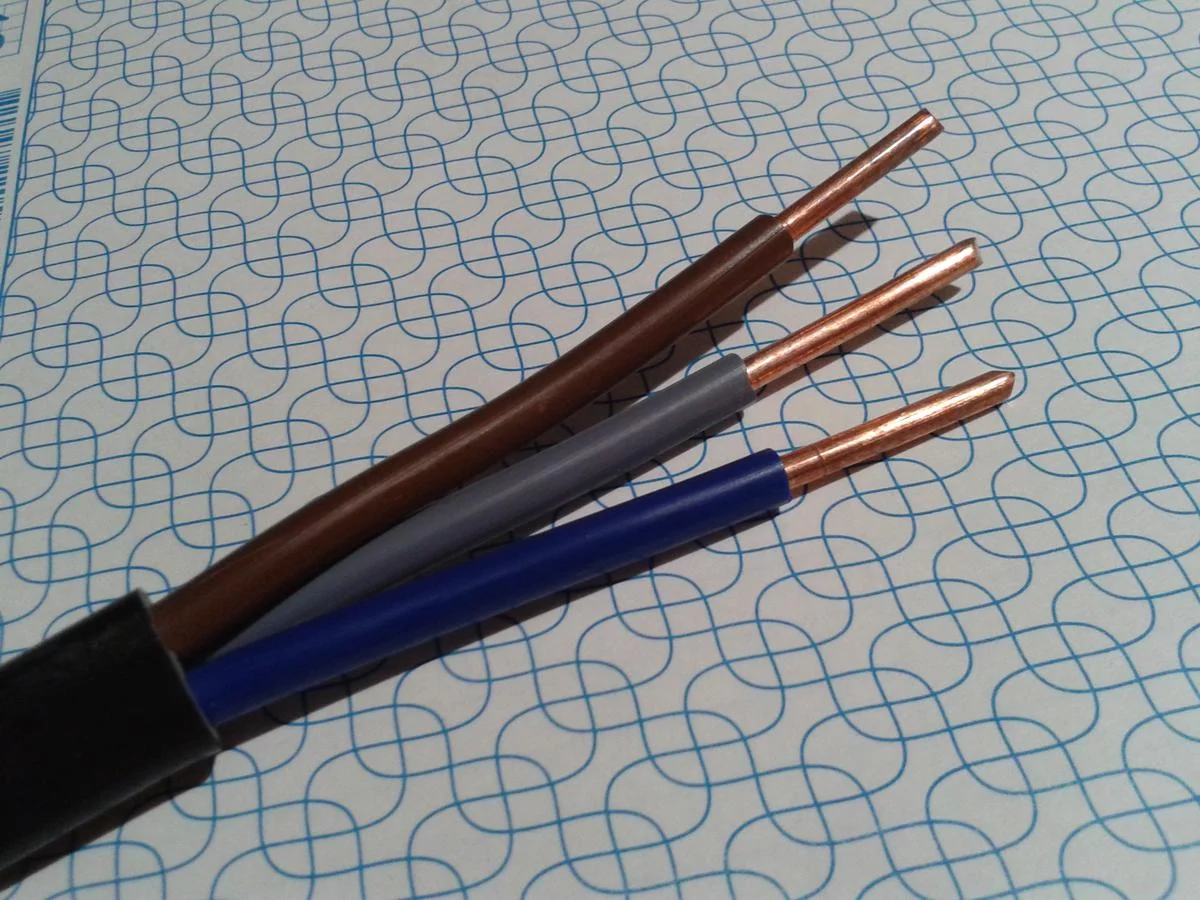

Южкабель ВВГ НГ круглый 3×6 - коричневый, синий, серый.

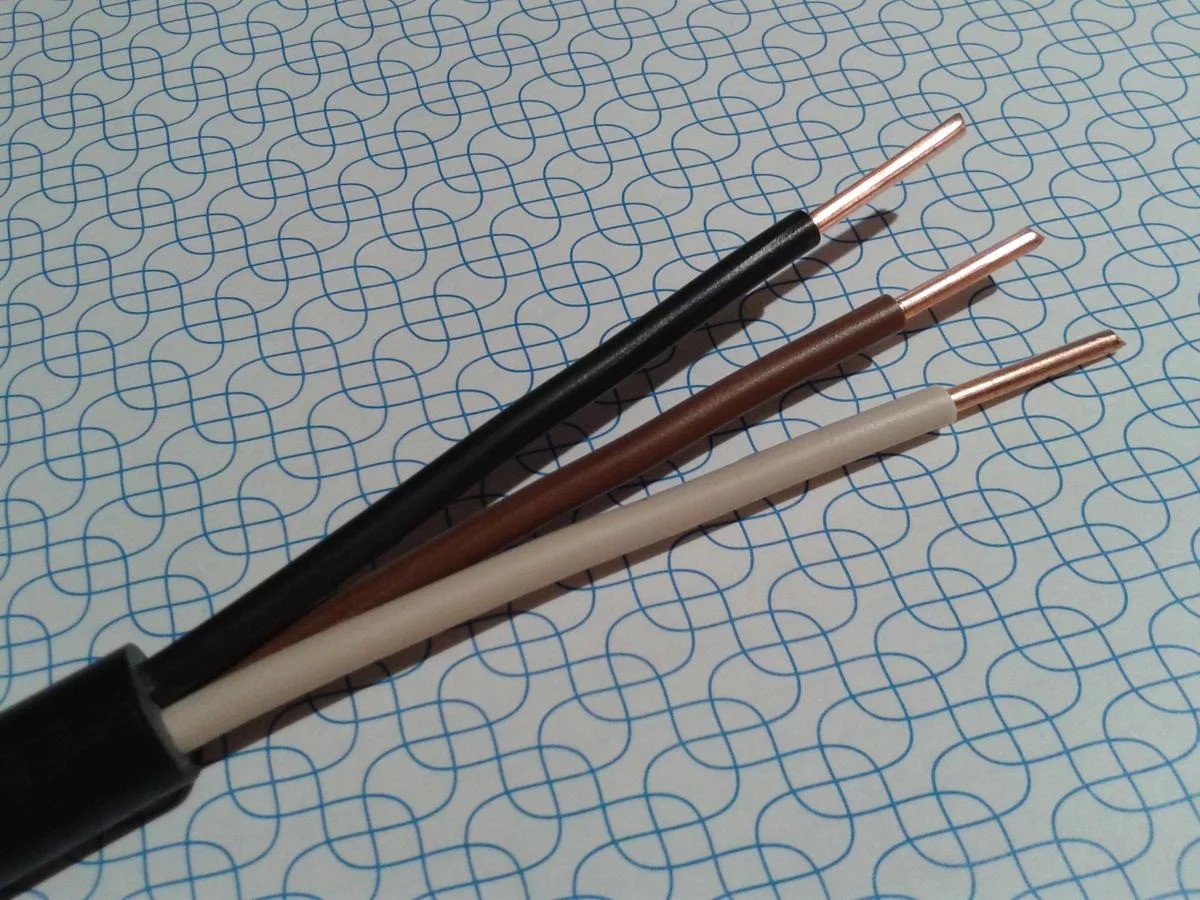

Южкабель ВВГ НГД круглый 3×4 - коричневый, чёрный, белый.
Одескабель ВВГ НГ-LS плоский 3×4 - коричневый, голубой, жёлто-зелёный.
* * *
Aхтунг!
Граждане, не забывайте, что у ВВГ НГ и ВВГ НГД (ВВГ НГ-LS) разная область применения.
Первый применяется в производственных помещениях, наружных электроустановках и т.п. Второй применяется в жилых помещениях.
Оболочка у обоих кабелей не распространяет горение, а изоляция жил разная - у ВВГ НГ из обычного ПВХ пластиката, у ВВГ НГД из ПВХ пластиката пониженной пожароопасности.



[Мерчандайзер]

Про подделки автоматов ...
* * *

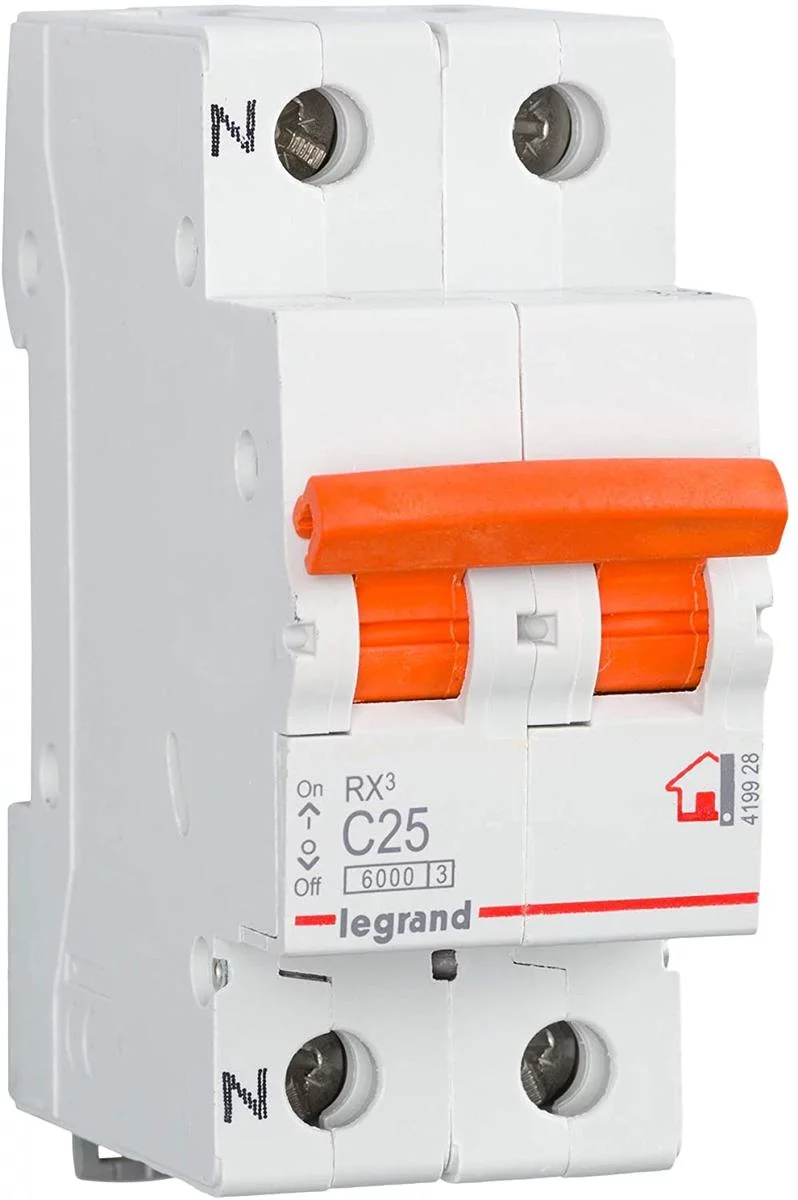

Все видели серый Legrand RX3.

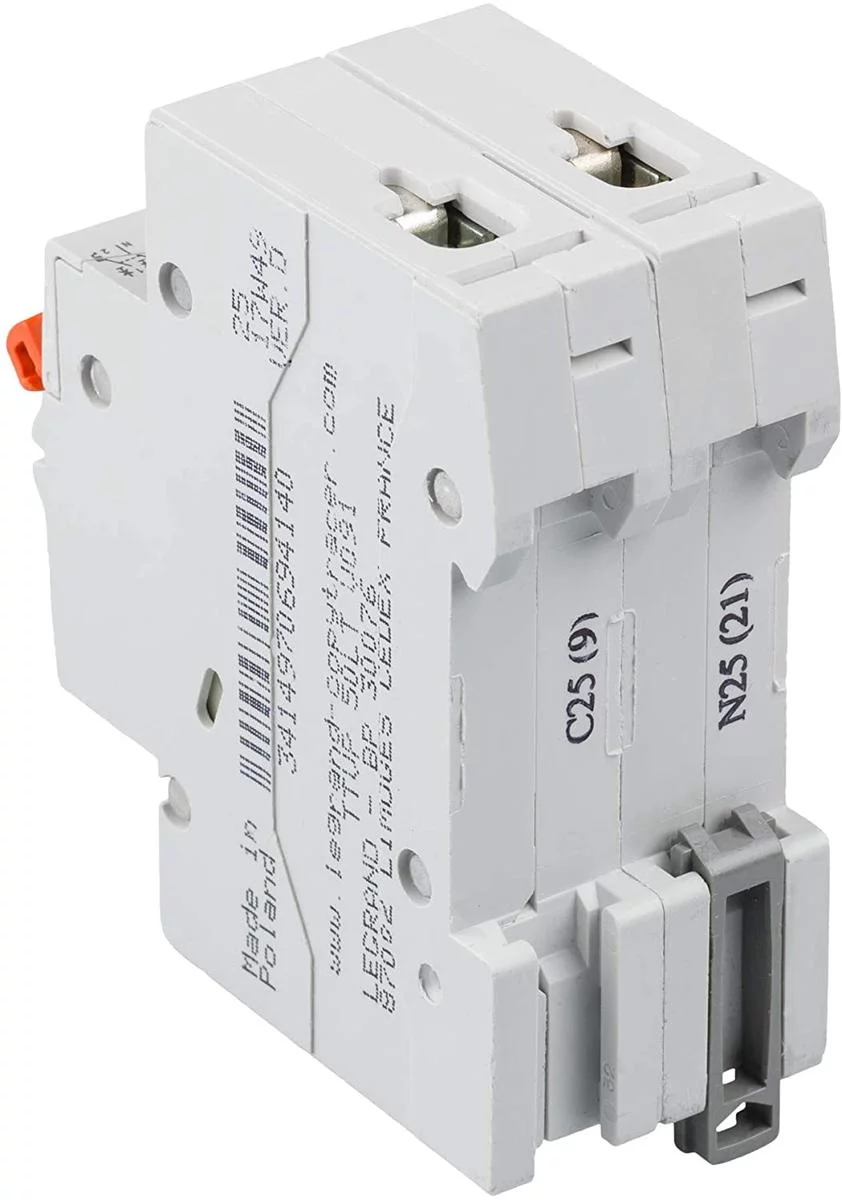

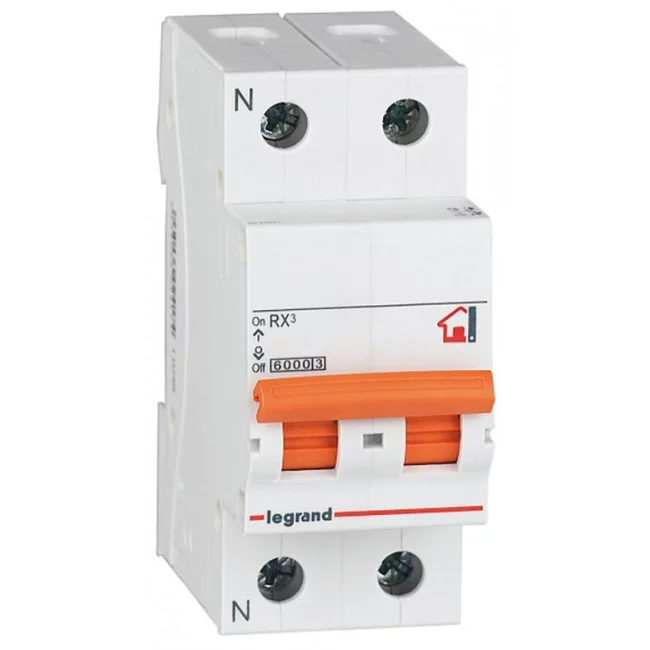

Вот тоже польский RX3.



[Мерчандайзер]

И ещё один RX3, только с рукояткой смещённой вниз.

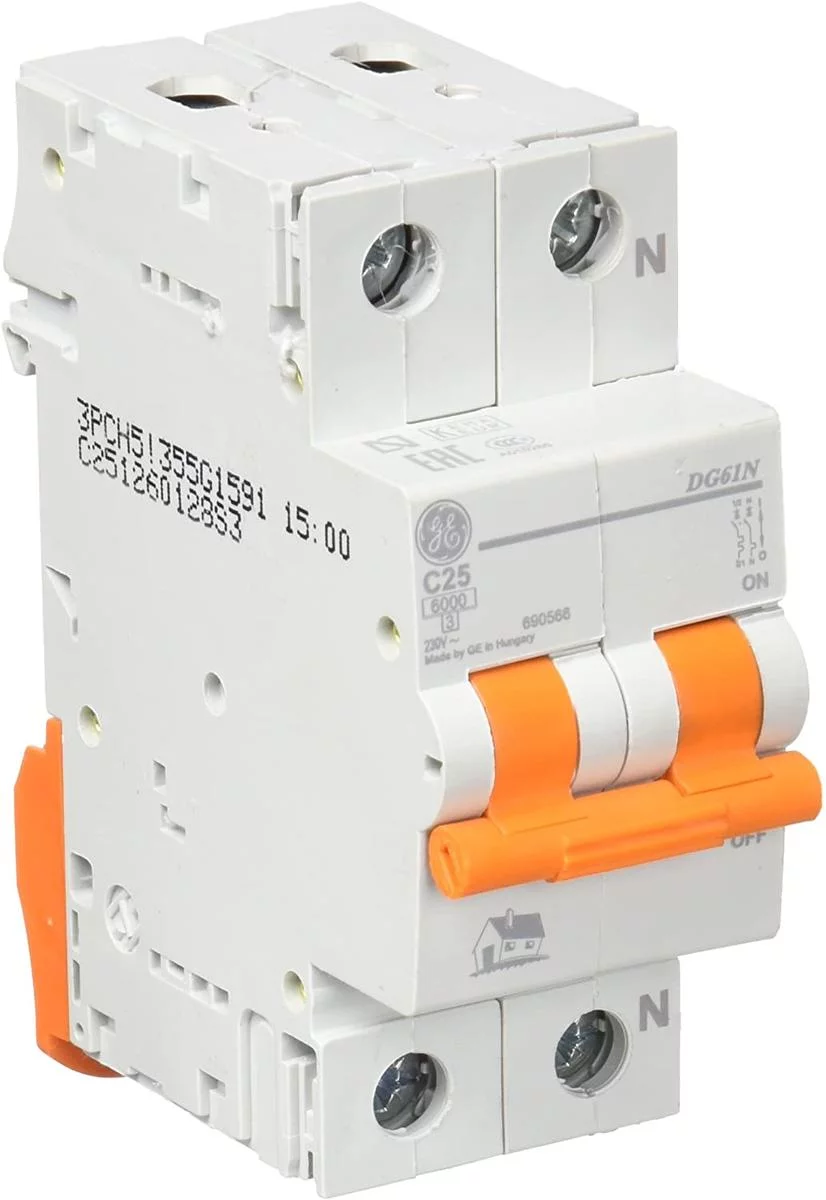

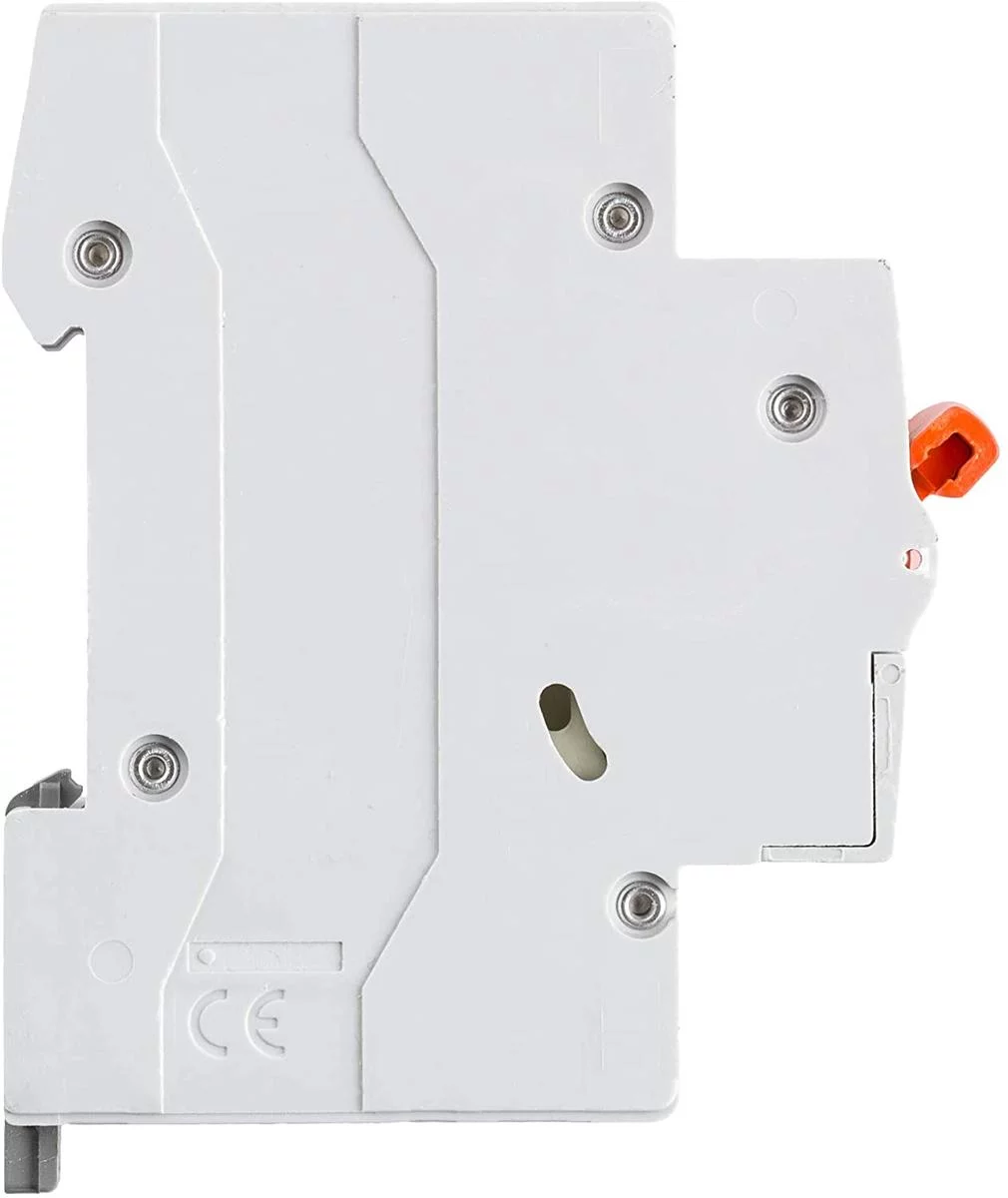

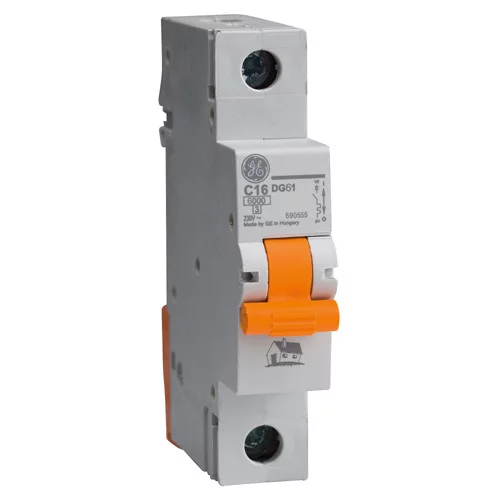

Два GE DG60 в разных корпусах.
Это я опять вспомнил видео с канала "Ремонт наизнанку" про подделку ВА63 Домовой, которое было пару страниц назад.
Короче, прежде чем рассказывать про подделки, надо бы узнать, какие серии выпускают или выпускались в разные годы для разных стран мира.
Это только два примера, на самом деле их больше.



[Дмитрий Засядько]

Народ, посоветуйте детектор скрытой проводки.
А то я в дедовом домике уже на всякие чудеса с электропроводкой насмотрелся. И фазу на жёлто-зелёном проводе ощутил, и скрутку меди с алюминием реанимировал. И неизвестный кабель под плинтусом обнаружил. И на чердаке есть загадки типа "угадай, что это за кабель и куда он идёт". И в спальне хитрая розетка со встроенными предохранителями (!) оказалась.
Теперь вот хочу некоторые кабели в стенах отследить. А то вот есть кабель, который, судя по косвенным признакам, выходит из помещения наружу, идёт по стене, замазанный штукатуркой, потом входит обратно в помещение в другую комнату к розеткам.



[Мерчандайзер]

Про детекторы надо у профессионалов спрашивать.

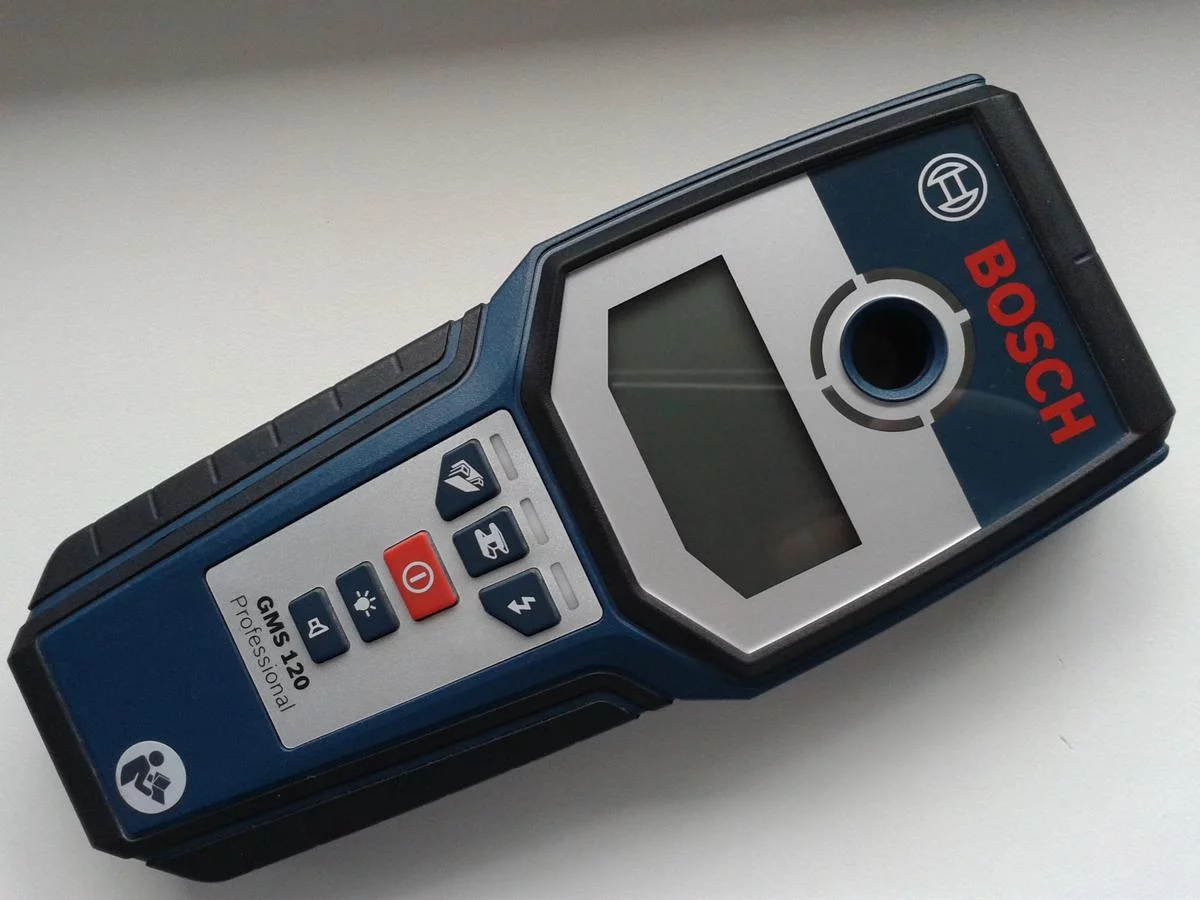

Такие как на фото - это инструмент для строителей, не для электриков. У него обнаружение проводов под напряжением не является основной функцией.
На старый советский холодильник с полностью металлическим корпусом такой детектор будет верещать на расстоянии 0,5 метра, как если бы он засёк провод под напряжением в стене.



[bibavia]

Для домашнего пользования такого Боша хватит за глаза. Если ориентироваться на профи электриков, то может и волос на **** не хватить для покупки.



[Дмитрий Засядько]

Мда....
Этот ваш Бош GMS 120 стоит 3000 грн., а профессиональный Бош тянет 16000-18000.
За такие деньги мне проще стенку расковырять и заново кабели проложить.
Пойду чего попроще поищу.



[Дмитрий Засядько]

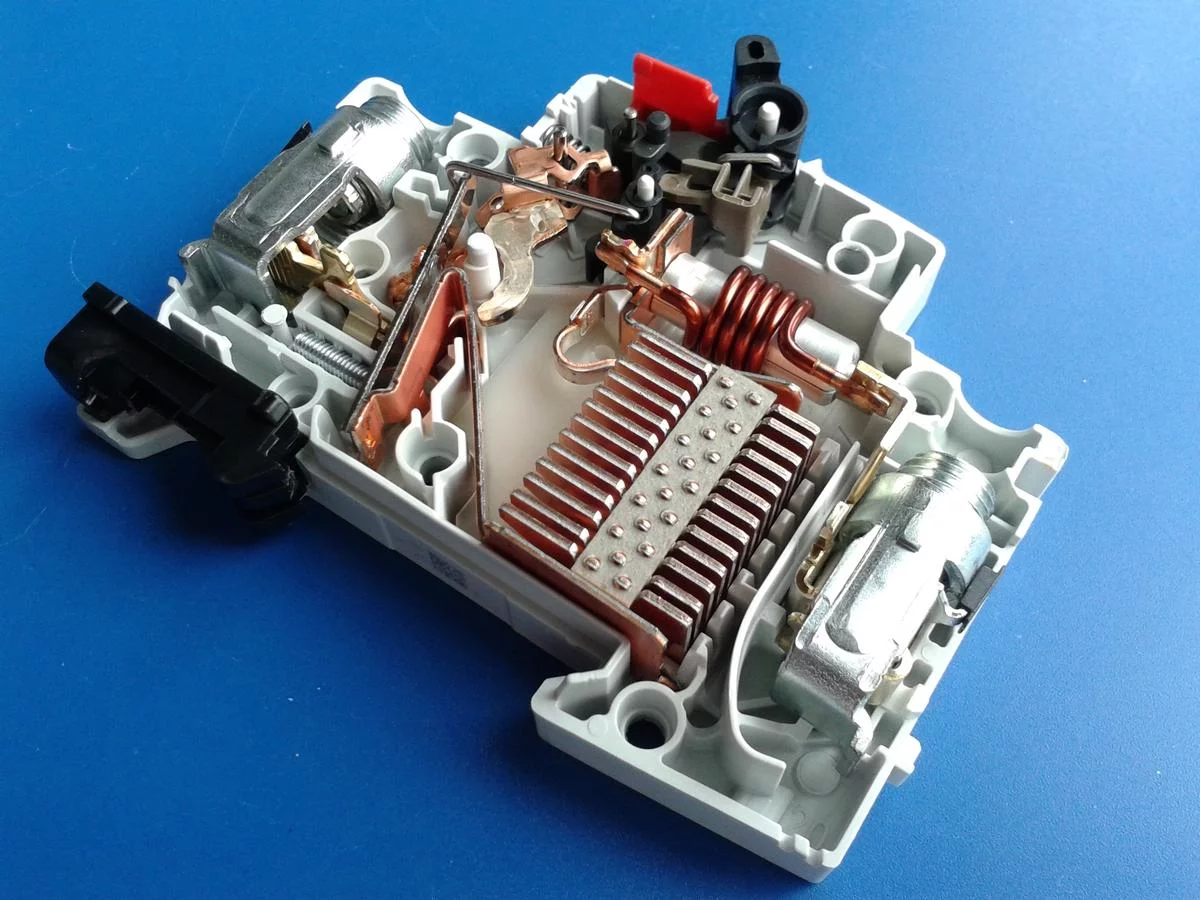

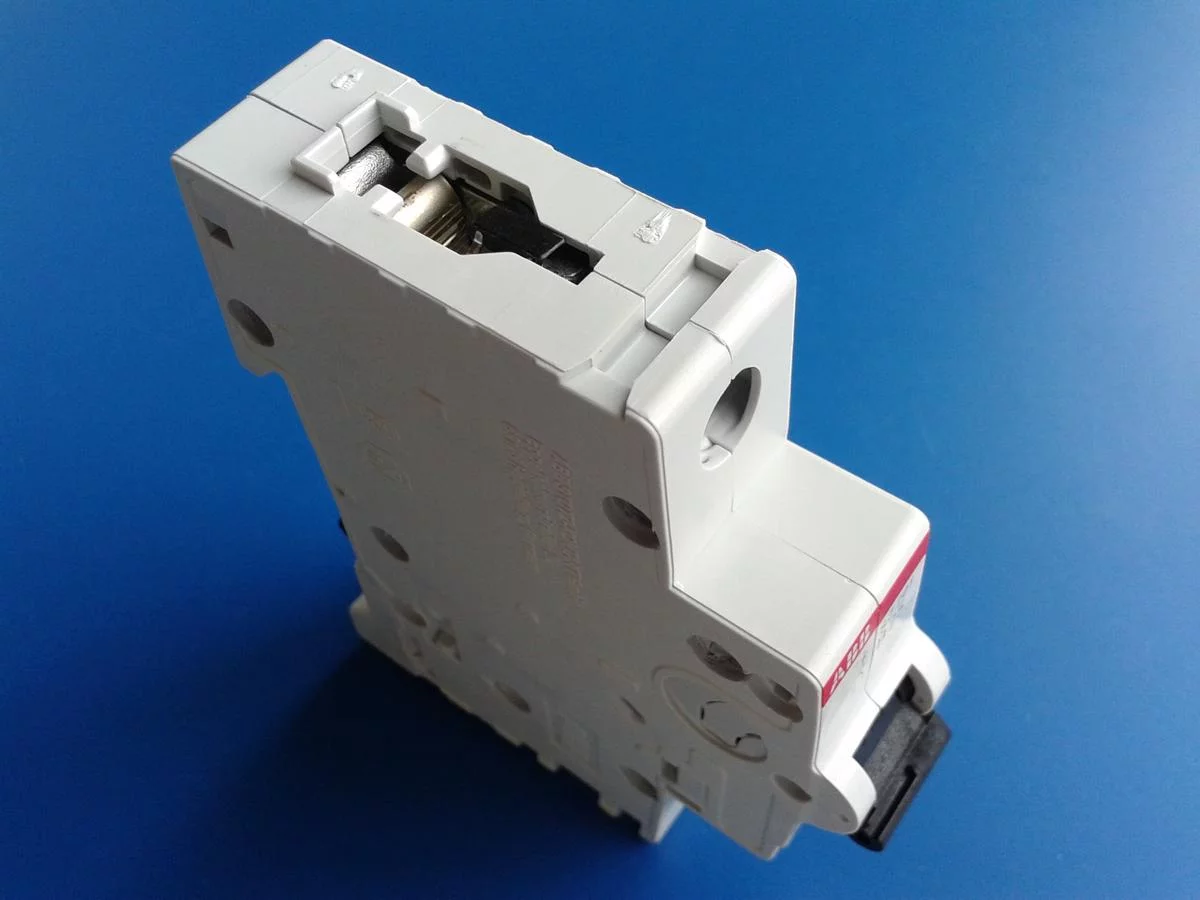

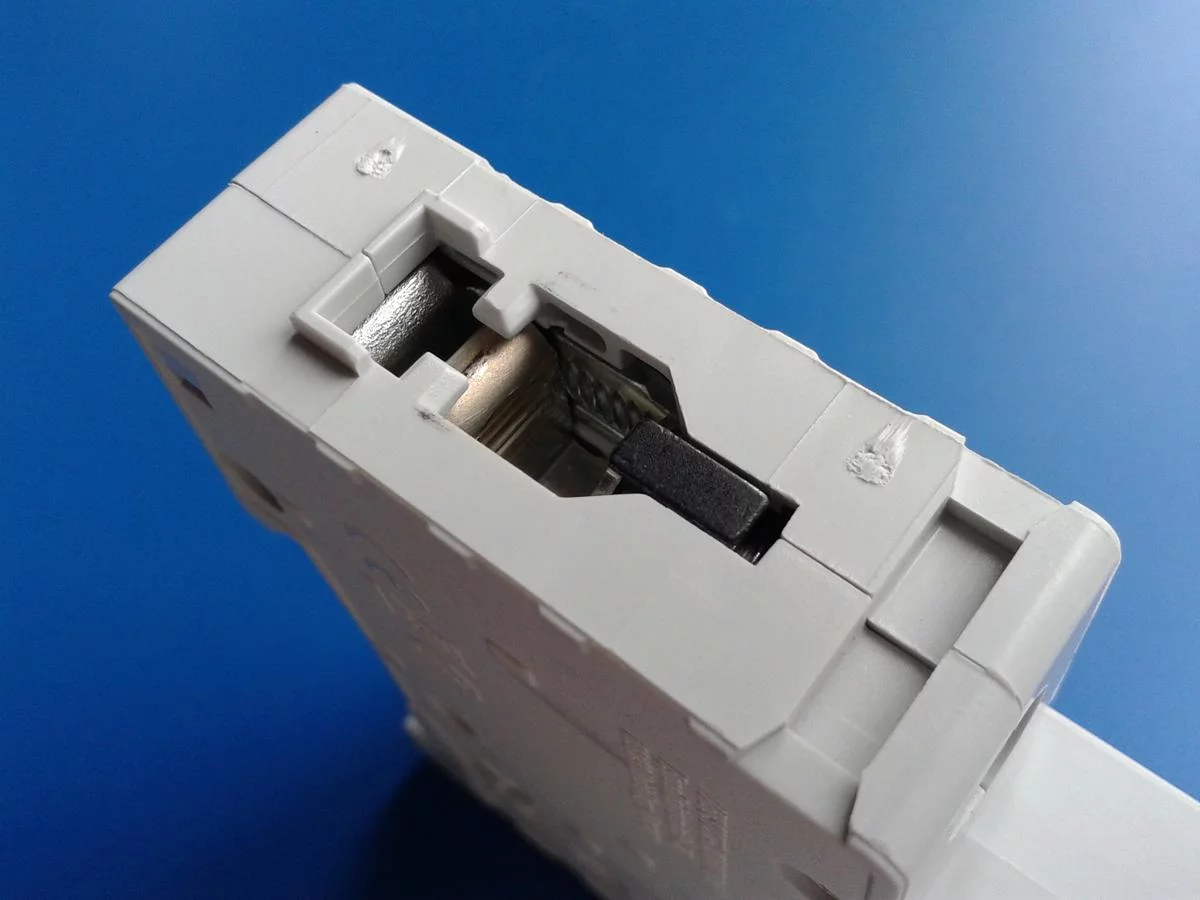

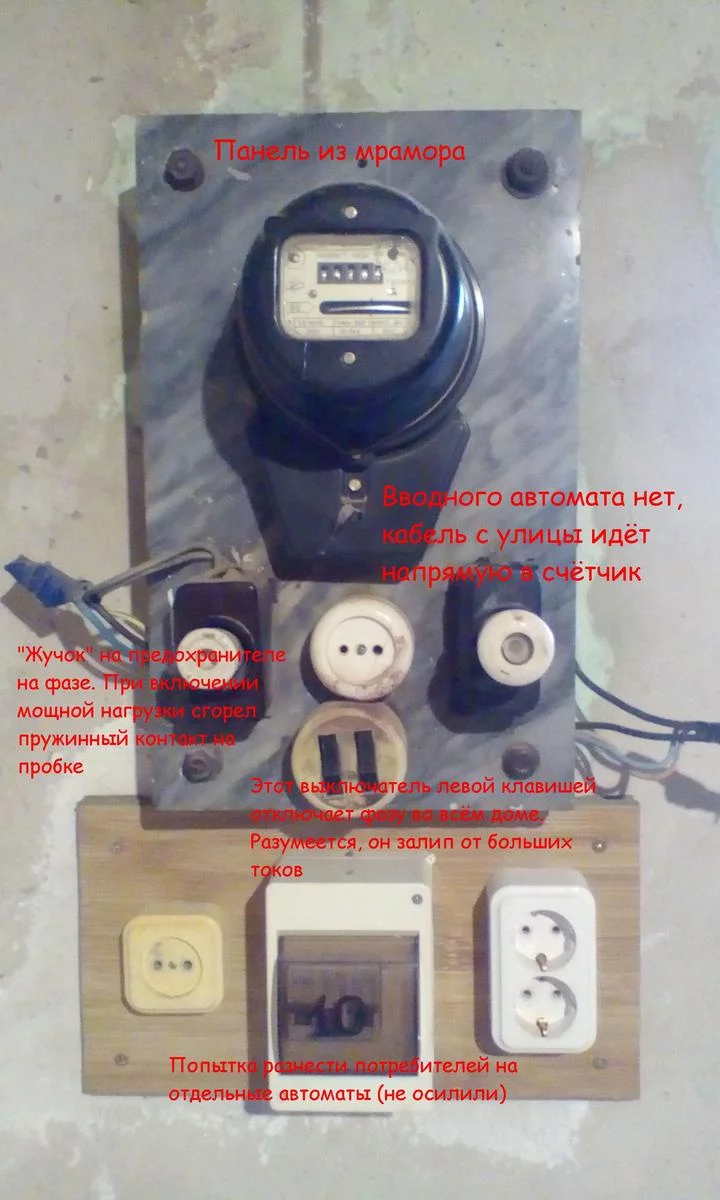

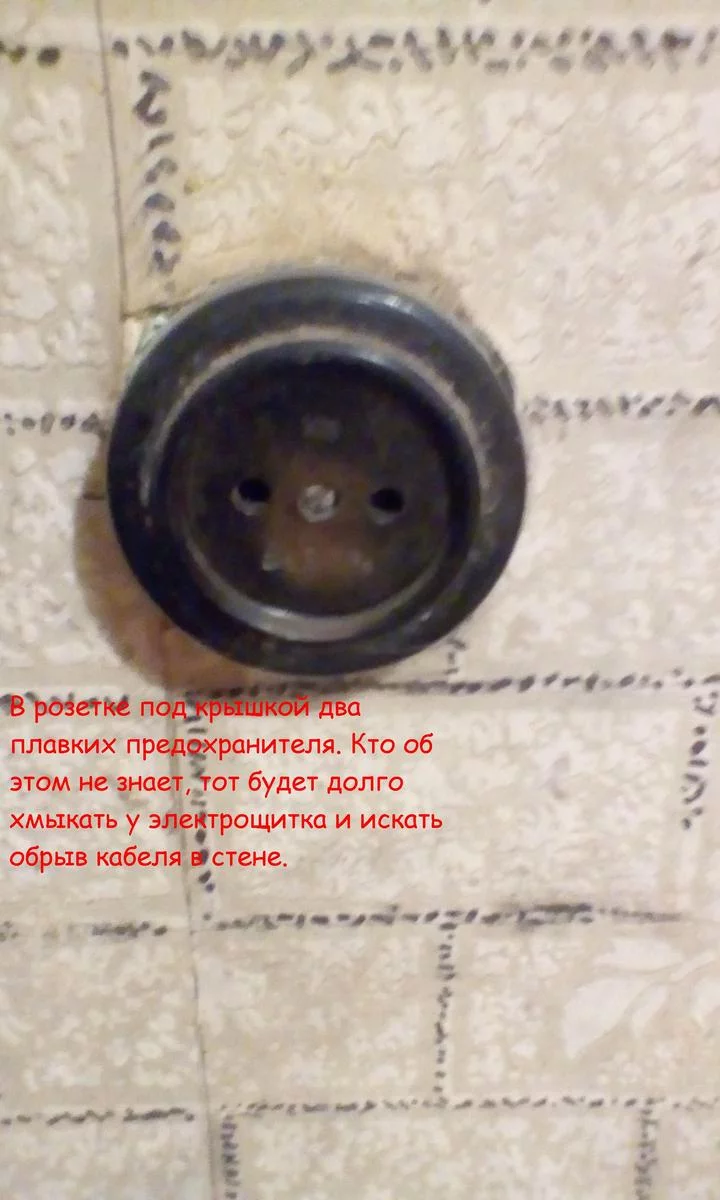

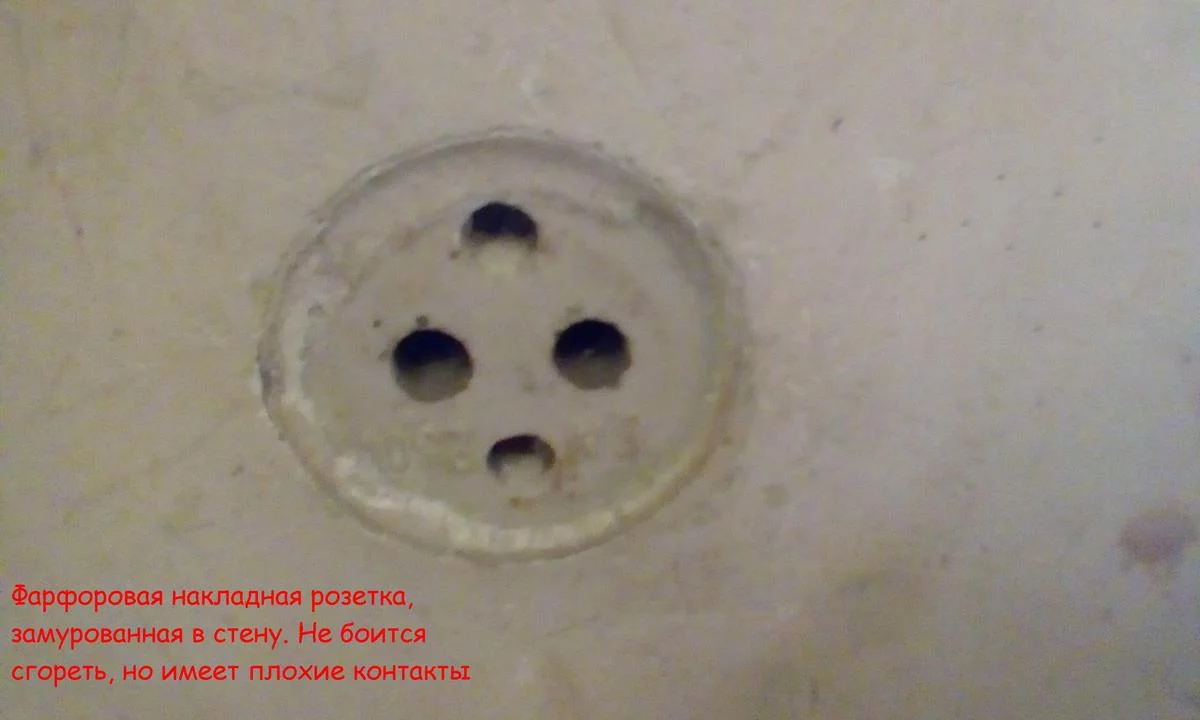

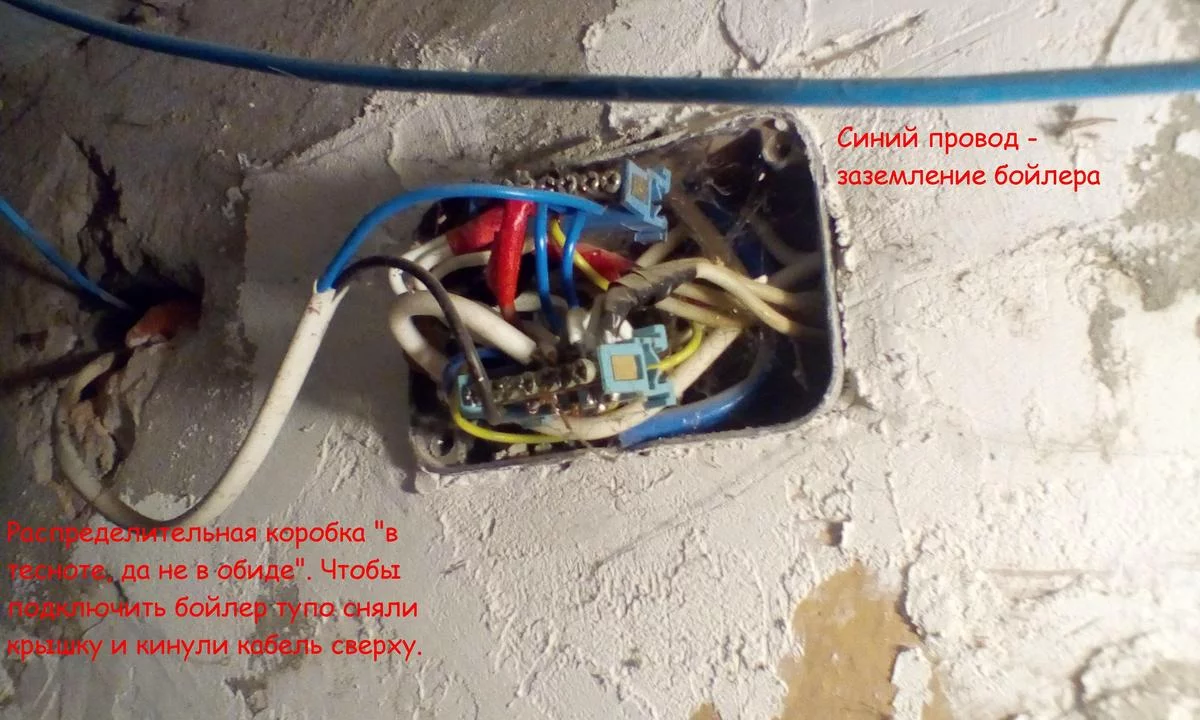

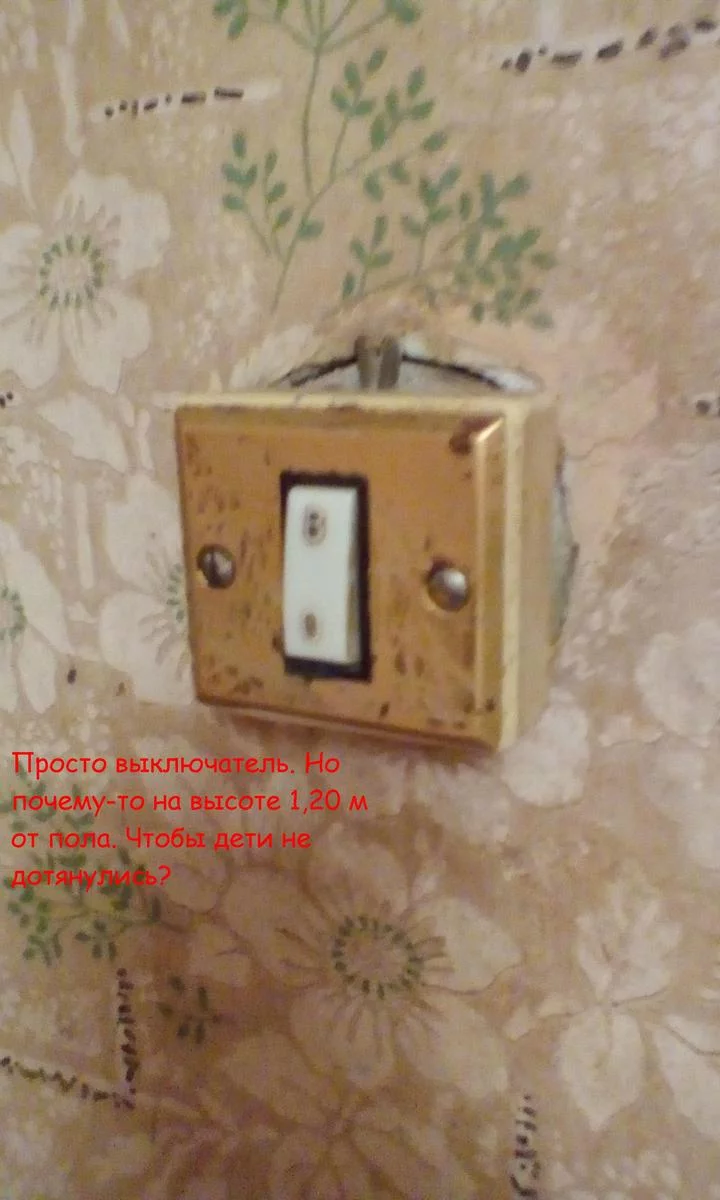

В тему секретов электромонтажа добавлю несколько фоток
Добавил поясняющие надписи. Если не читаемо, увеличьте фотки.



[Мерчандайзер]

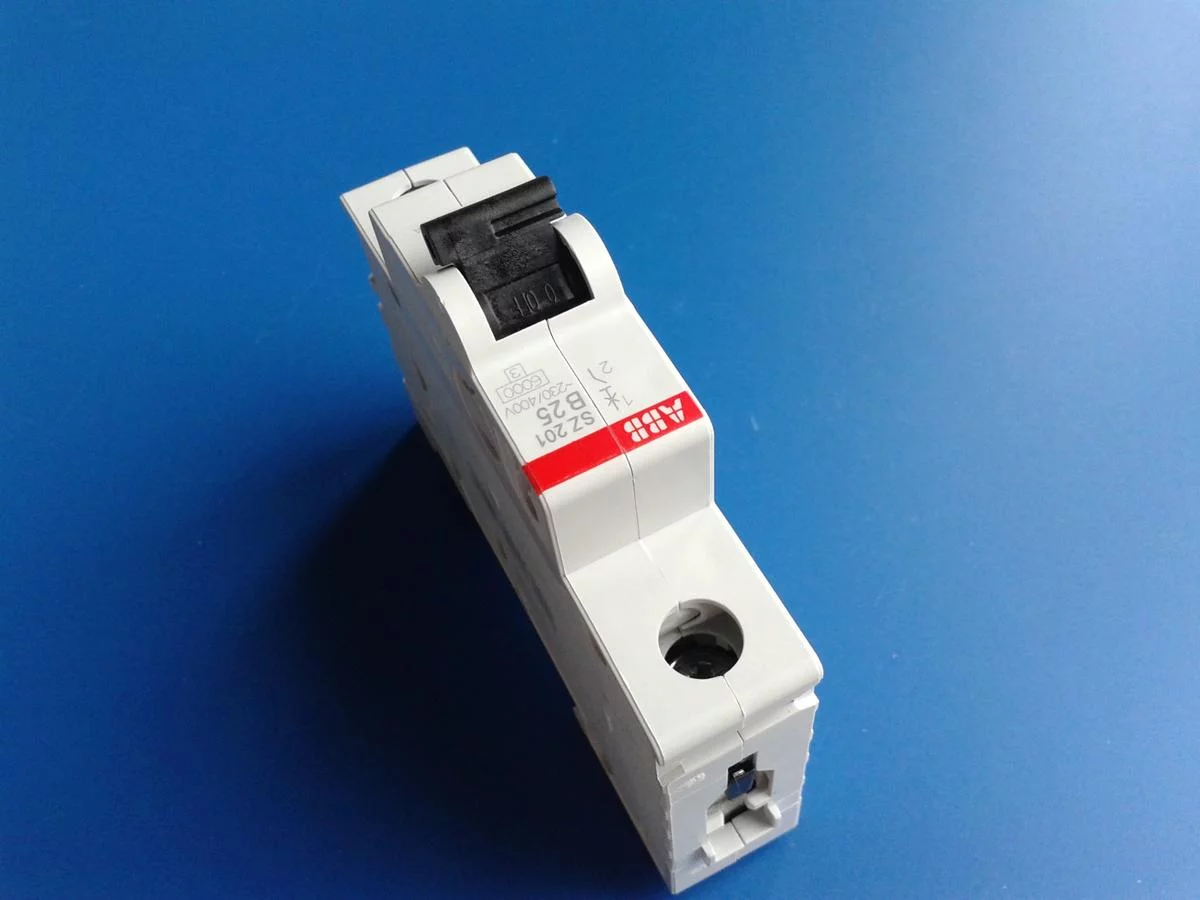

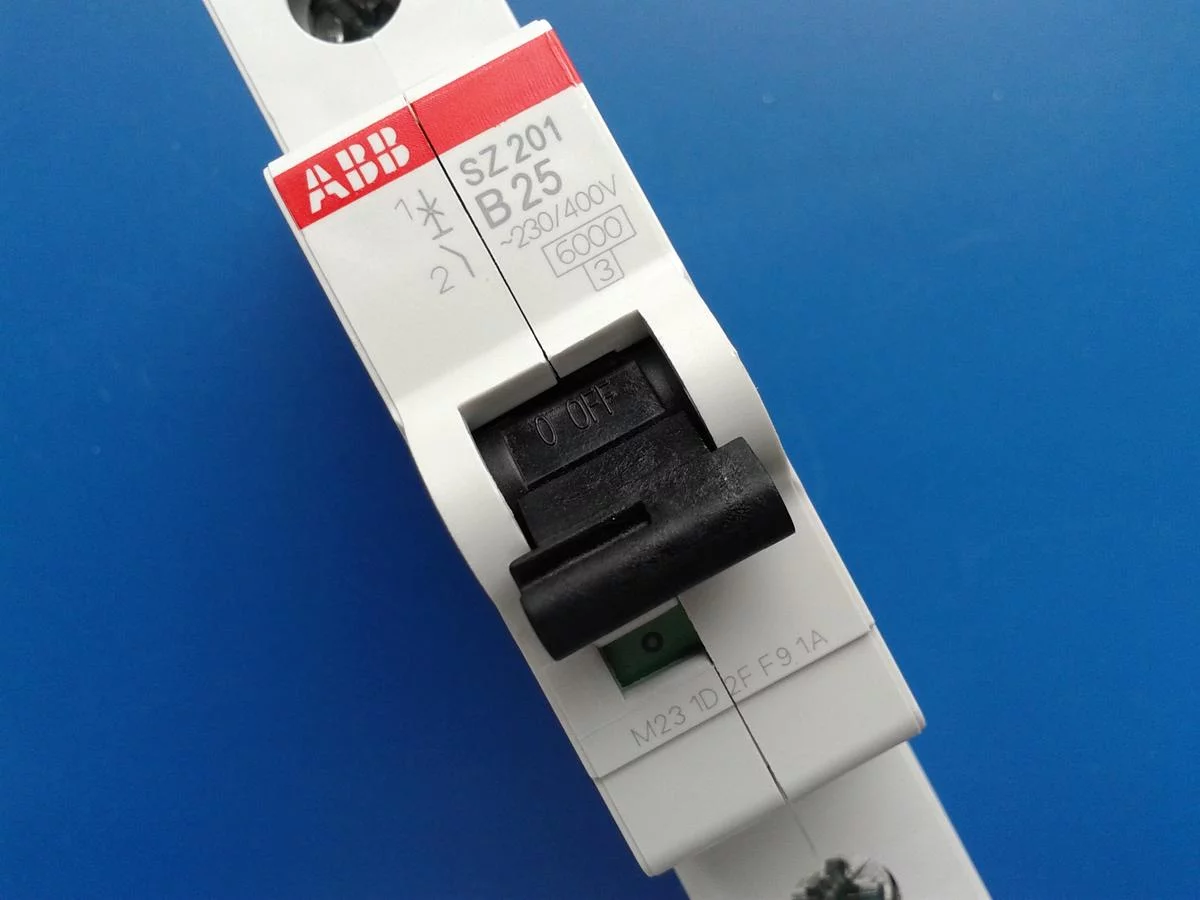

ABB SZ200.



[Мерчандайзер]

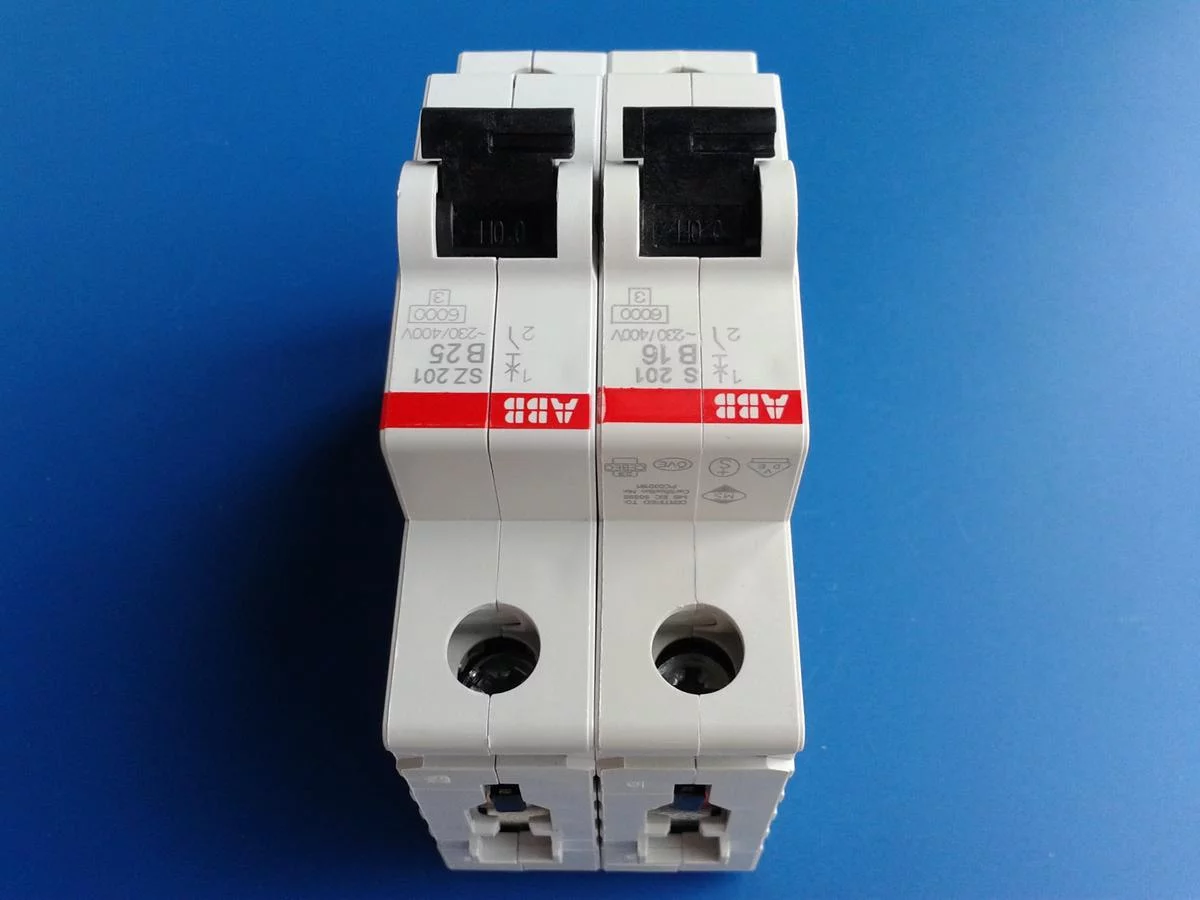

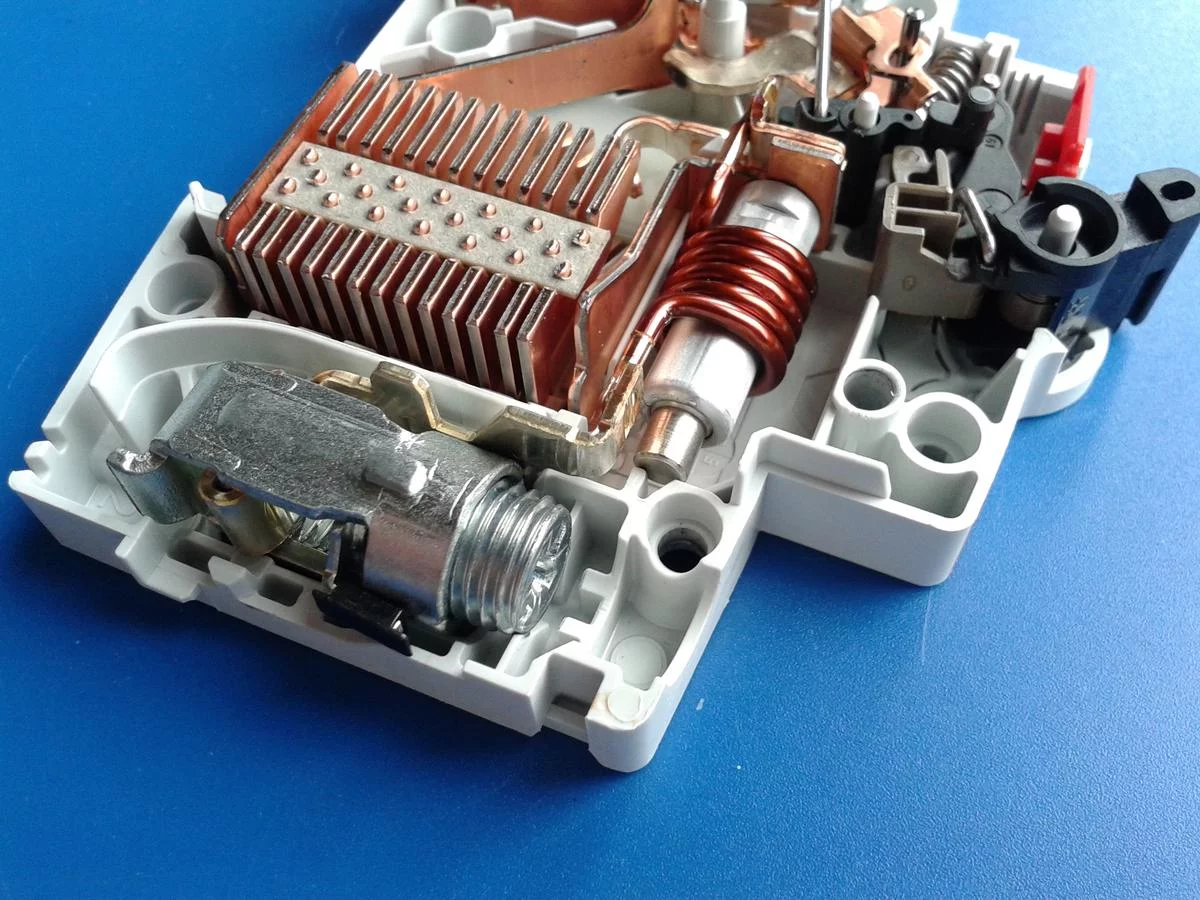

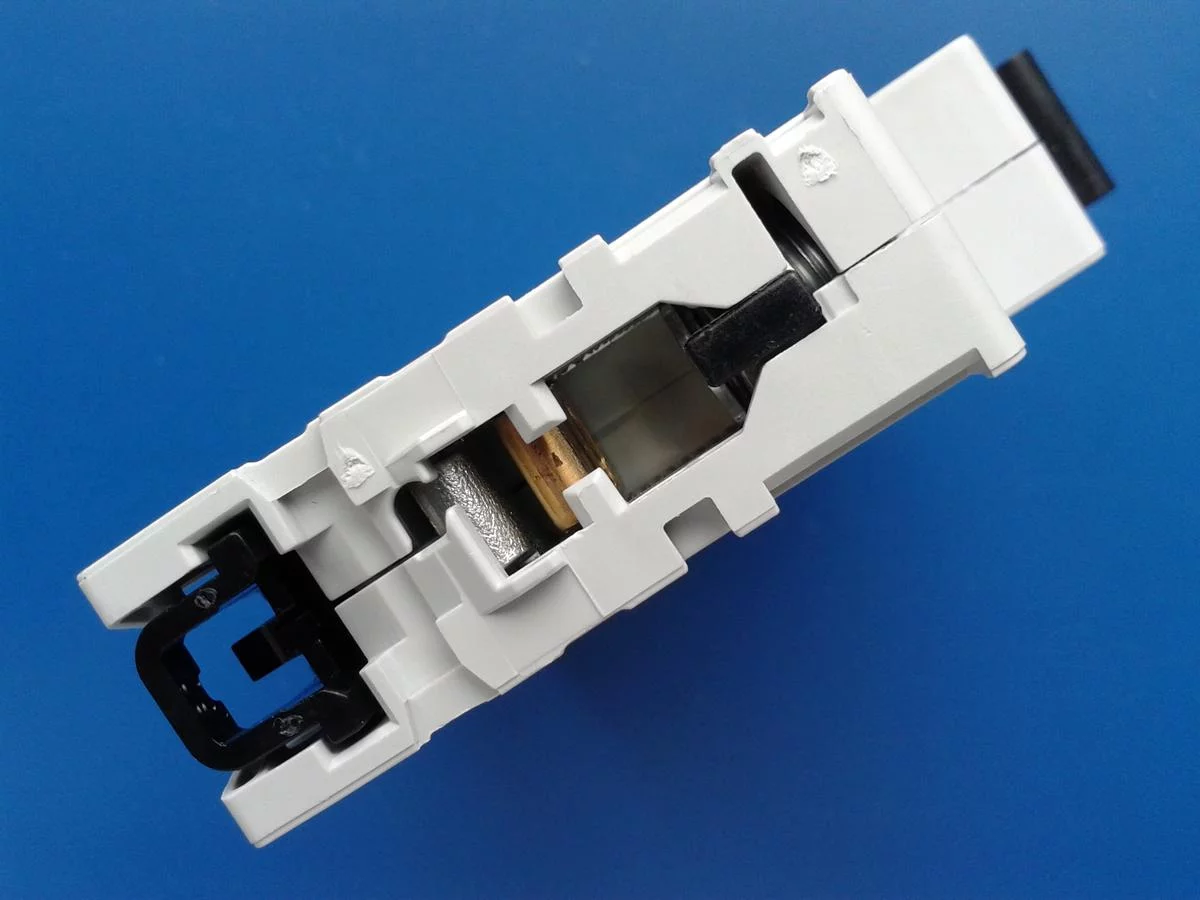

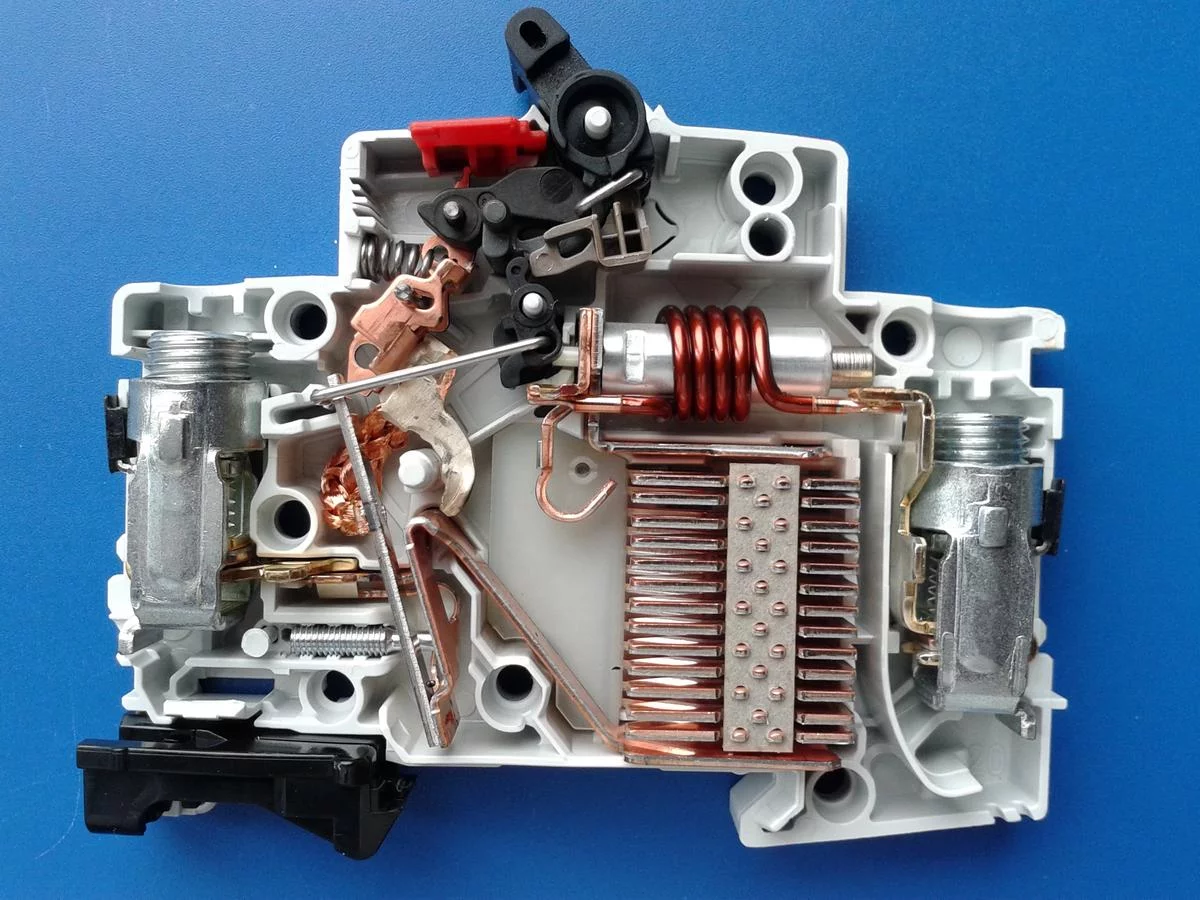

ABB SZ200.
Made in Germany.



[Мерчандайзер]

Брошюра SZ200 (англ.яз):

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

* * *
Брошюра SZ200 + FH200 тип АС и А (чешский):

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

* * *
Жилые и коммерческие объекты, В и С характеристика, 1-полюсные и 3-полюсные автоматы, 6-63А, 6кА.
Похоже на замену серии SH.



[Мерчандайзер]

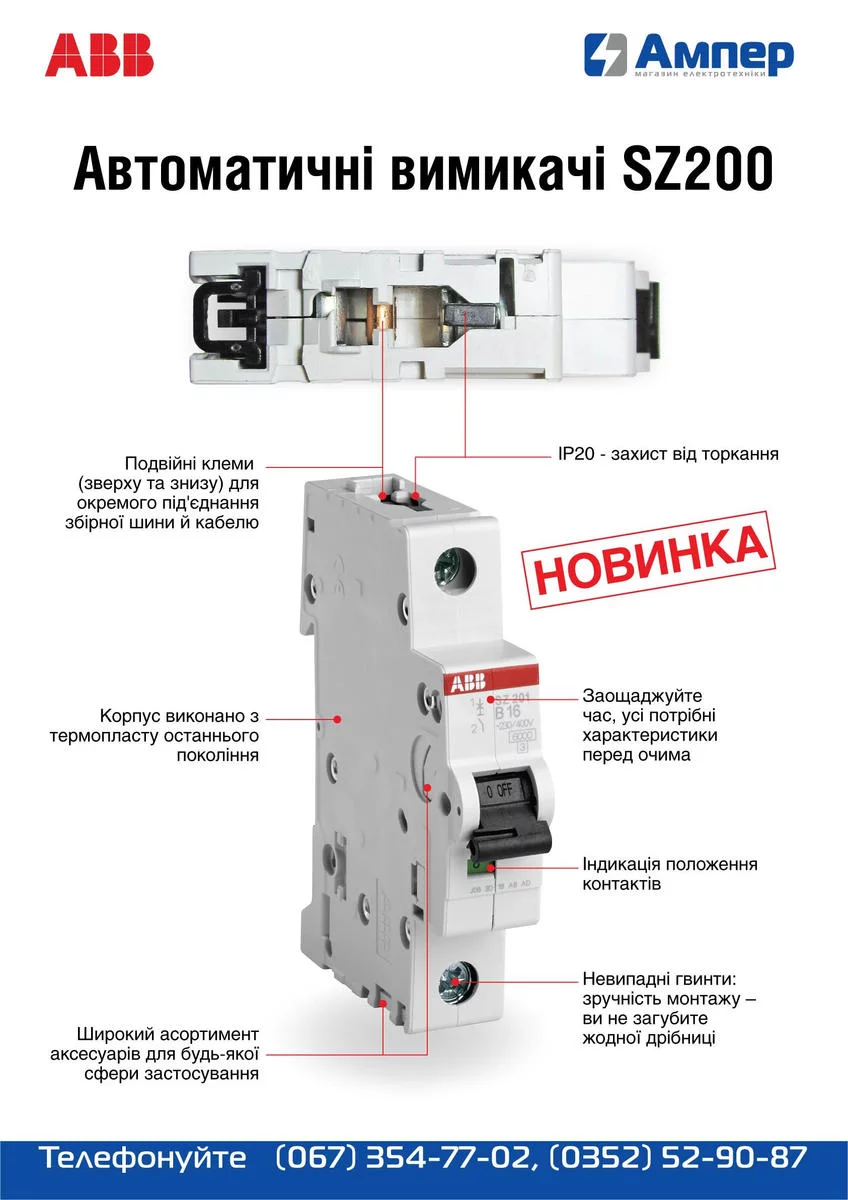

Тернополь, 5 декабря 2019 г.
