ага, спасибо.

PS заказано все кроме FPV ибо там не все просто для меня.
если с передатчиком вопрос более-менее решен, то со средством просмотра/приемником все туманно. очки, которые не полное ****о, стоят не дешево, так что пока остановился на 7 дюймовом экране со встроенным приемником... ну и клевера тоже есть в планах.

Так вам же нужен для съемок квадр насколько я помню
Зачем там FPV?

Или вы хотите и снимать и смотреть в очках?

По дисплею даже не думайте. Только очки.



[MoToP]

народ на фантомах начинает летать без обучения и все ок...

Я бы не стал называть это полетами, так - перемещения.
Смею вас заверить, без тренировок в пилотировании не обойтись. Иначе получится крайне унылое зрелище и с земли, и в очках, и на отснятом видео.



[topbizmen]

что посоветуете?
вижу три возможных варианта:
1. приобретение маленького(который умещается на ладони) учебного коптера. из минусов, которые я вижу - летать на нем не научишься, разве что в помещении. ну и не будет практики на своей аппаратуре.
2. покупка симулятора (

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

). из плюсов - "летать" будешь сразу на своей аппаратуре. ну а минус это то, что будет все виртуально.
3. обучение уже на своем коптере со снятым подвесом. сплошные плюсы, кроме расходов в случае крашей

Я учился на квадре за 50$. Коннектится он к моей апе

Очень выгодно получается. Взять скажем скайларк без аппаратуры и летать. Тут важно научится ориентации и управлению.

На своем нужно будет немного привыкать но навык уже будет. И не жалко квадр за 50$. А тем более они почти неубиваемые так как легкие.

А потом уже можно и на своем набиратся практики.

Размером с ладошку у меня есть. Тоже можно учится, принципы полета те же, но большой лучше.

А симулятор я вообще не воспринимаю. Картинка на экране и полет в реале разные вещи.
Мое поколение выросло на компьютерных играх и поэтому в симуляторе я падаю часто. Потому как мозг понимает что это не по настоящему.
ИМХО симулятор только вредит. Приучает не боятся крашей. Перезагрузил и снова в полет. А в жизни любой краш может стать последним.



[topbizmen]

можно за 36уе взять Syma x5c в качестве учебного, правда комплектов без аппы я не нашел.


а что за симулятор пробовали?

На бенге посмотрите он там один.

Сима у меня был. Он хорошо. Но для учебного лучше что то из WLtoys, самый новый скайларк. Они хорошо подходят к нашим аппаратурам

А сима вроде не коннектится с турнигой. Я правда не проверял, у меня тогда апы ещё не было.



[topbizmen]

смотрю долгий путь был пройден перед решением заняться самостроем
а я никогда еще аппу в руках не держал и даже не знаю как квадриком управлять

Ну не сказать чтобы долгим. Но квадрики готовые были. И сейчас иногда покупаю. Сима был первым. Удовольствие получил просто неописуемое когда им управлял. Не думал что квадрик сможет меня заставить радоваться как ребенка

Ниче, научитесь. Главное подальше от деревьев и людей )

У меня раз залетел на высоченный тополь. Пришлось лезть. На самой верхушке завис, ветром снесло, потерял сигнал и спланировал на тополь )



[topbizmen]

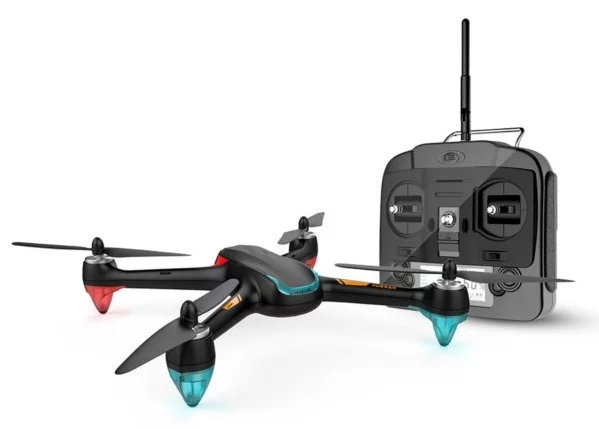

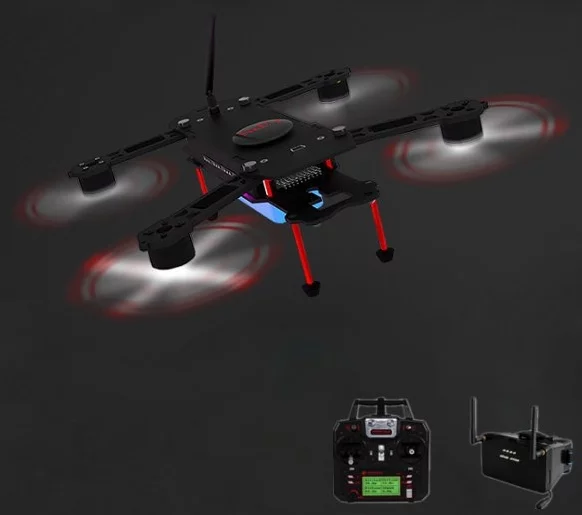

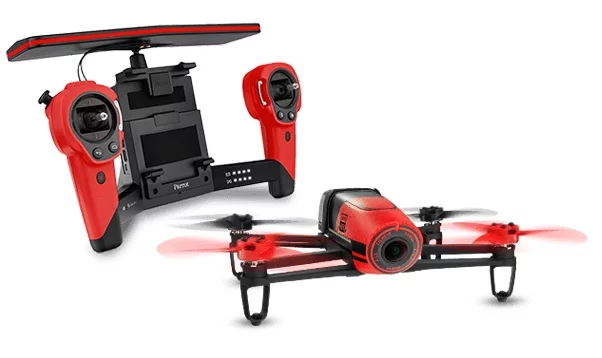

Последние новинки квадрокоптеров. Офигеть какие аппараты уже начинают выходить.
Я думаю пройдет немного времени и мы увидим бесколлекторные квадры с 14 MP камерой на борту баксов за 300.



[topbizmen]

если китайцы освоят производство хороших мозгов то вполне возможно.
но есть одна проблема - в мозгах главное не железо, которого и так валом, а алгоритмы. а вот тут у них пока голяк... разве что хакнут что то готовое и будут толкать как подвесы АлексМоса

Смею утверждать, что китайцы освоят всё Последние несколько лет они не перестают удивлять.



[korvin8]

Планирую собрать квадрик примерно такого же формата как ваш.
Смотрю на раму H250 ZMR250 (banggood.c o m/H250-ZMR250-250mm-Carbon-Fiber-Mini-Quadcopter-Multicopter-Frame-Kit-p-933185.html).
Вы себе взяли LS-250 Cicada (banggood.c o m/ru/LS-250-Cicada-2500mm-FPV-Quadcopter-Carbon-Fiber-Folding-Frame-Kit-p-954298.html). В чем вы ведите преимущества вашей рамы, кроме того что она складывается? (цена, вес у нее выше, внешний вид - на любителя)



[topbizmen]

Планирую собрать квадрик примерно такого же формата как ваш.
Смотрю на раму H250 ZMR250 (banggood.c o m/H250-ZMR250-250mm-Carbon-Fiber-Mini-Quadcopter-Multicopter-Frame-Kit-p-933185.html).
Вы себе взяли LS-250 Cicada (banggood.c o m/ru/LS-250-Cicada-2500mm-FPV-Quadcopter-Carbon-Fiber-Folding-Frame-Kit-p-954298.html). В чем вы ведите преимущества вашей рамы, кроме того что она складывается? (цена, вес у нее выше, внешний вид - на любителя)

Да особо преимуществ нет. Кроме внешнего вида, складывания и места под акум, контроллер и тд.
ZMR хорошая рама. Можете смело брать.



[korvin8]

...IMAX B6.
Точнее сразу 2. Один наверное продам...

Будете продавать? Сколько хотите за него? Какая комплектация? Это Mini или обычная?



[topbizmen]

Будете продавать? Сколько хотите за него? Какая комплектация? Это Mini или обычная?

Та уже давно продал. Забрали почти сразу. Сейчас у меня мини. Ничем особо не отличается от обычной модели. Есть доработки конечно, но не критичные.



[korvin8]

У меня появилось еще несколько вопросов
(сорри за ссылки, форум не дает вставлять полноценные)

Turnigy 9X 9Ch goo.gl/j4fIV3 то же самое что и FlySky Upgraded 9CH goo.gl/1Ea62Y ? если да - получается имеет смысл брать Turnigy за 1157 грн. против FlySky за 1728?

Собираюсь брать моторы DYS BE1806 2300KV goo.gl/hnoNwl Не нашел у них (да и у многих других) характеристик CW/CCW. Т.е. сами моторы могут вращаться в обе стороны, это понятно, а вот крепление винтов должно затягиваться в соответствующую вращению сторону. Как быть в этом случае? Имеет ли смысл купить крепления отдельно (и где)?
(Вот у этих моторов EMAX MT1806 KV2280 goo.gl/ZTWk8H кстати крепление пропа интегрировано с мотором и есть оба направления вращения. Что можете сказать про них, в сравнении с DYS?)

Собираюсь брать регули RCTimer 12A SimonK goo.gl/qk4N3b . Я так понимаю что SimonK - это прошивка? Много раз встречал что регули из магазина обязательно нужно перепрошивать. Так ли это, какой прошивкой, где можно купить программатор?



[topbizmen]

У меня появилось еще несколько вопросов
(сорри за ссылки, форум не дает вставлять полноценные)

Turnigy 9X 9Ch goo.gl/j4fIV3 то же самое что и FlySky Upgraded 9CH goo.gl/1Ea62Y ? если да - получается имеет смысл брать Turnigy за 1157 грн. против FlySky за 1728?

Собираюсь брать моторы DYS BE1806 2300KV goo.gl/hnoNwl Не нашел у них (да и у многих других) характеристик CW/CCW. Т.е. сами моторы могут вращаться в обе стороны, это понятно, а вот крепление винтов должно затягиваться в соответствующую вращению сторону. Как быть в этом случае? Имеет ли смысл купить крепления отдельно (и где)?
(Вот у этих моторов EMAX MT1806 KV2280 goo.gl/ZTWk8H кстати крепление пропа интегрировано с мотором и есть оба направления вращения. Что можете сказать про них, в сравнении с DYS?)

Собираюсь брать регули RCTimer 12A SimonK goo.gl/qk4N3b . Я так понимаю что SimonK - это прошивка? Много раз встречал что регули из магазина обязательно нужно перепрошивать. Так ли это, какой прошивкой, где можно купить программатор?

Аппаратуру не советую брать с хобикинга. Это самый дорогой магазин + платная доставка ( ко всему прочему часты случаи когда вес завышается).

Турниджи не может стоить дешевле флайскай. Флайскай это копия турниджи. Поэтому она дешевле. По качеству тоже самое.

По вашей ссылке аппаратура БЕЗ передатчика. С ним она выйдет на порядок дороже.

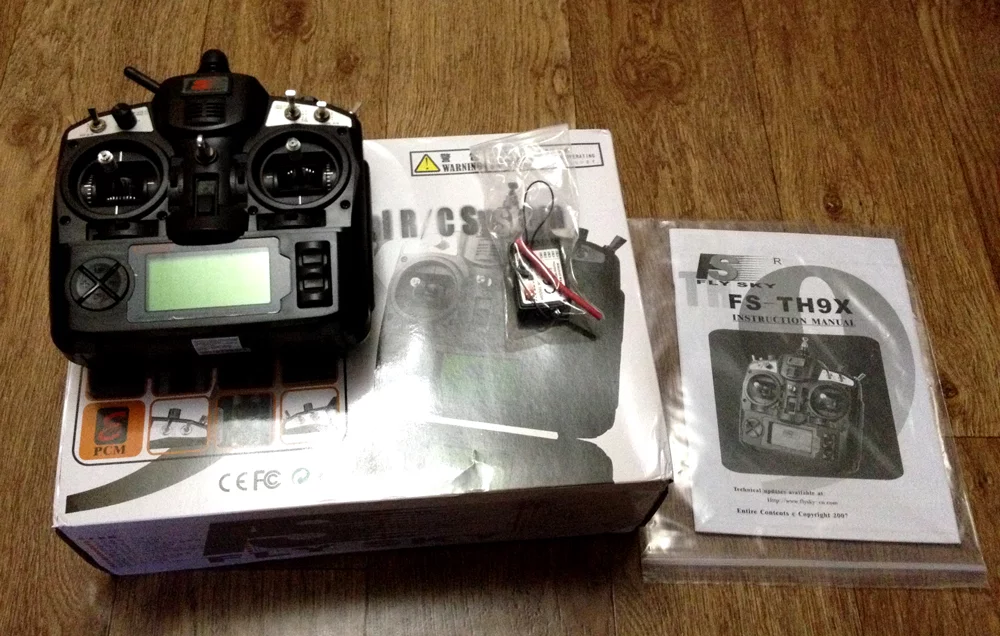

Почитав отзывы и сравнив цену я взял Fly Sky Upgraded с передатчиком в комплекте за 89$

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Качество отличное, уже проверил апу. Доставка вышла бесплатно. Ещё при первом заказе будет купон на скидку.

Сейчас ещё заказал подсветку для дисплея. Других доработок делать не буду. Апа меня полностью устраивает.



Моторы я брал RCTimer. На них лучше не экономить. На бенге есть хороший комплект. Моторы регули и пропы карбоновые в коплекте со скидкой.

Этот комплект есть у меня в таблице комплектующих:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Симонк, да прошивка. Я тоже брал RCTimer, у них проблем с прошивкой нет. А вообще по отзывам смотрите, лучше брать в которых прошивка не глючит.



[korvin8]

про RCTimer в этой теме goo.gl/xoRGse не очень хорошие отзывы, проскакивала инфа что это клон DYS'ов
из моторов еще смотрю на эти goo.gl/af5WU3 дорогие, но вроде отзывы - хорошие



[topbizmen]

про RCTimer в этой теме goo.gl/xoRGse не очень хорошие отзывы, проскакивала инфа что это клон DYS'ов
из моторов еще смотрю на эти goo.gl/af5WU3 дорогие, но вроде отзывы - хорошие

На бенге рцтаймер хорошего качества. Санискай хорошие моторы. Копируют их тоже часто. Но на бенге можно заменить если что а на али трудно что то доказать.

Мне бенгуд бесплатно заменил трагги, квадрокоптер. В подарок я получил вертолет Хороший магаз, у меня одни положительные впечатления.

По RC лучше я не нашел. Пробовал много где покупать. Про паркфлаер свой печальный опыт я писал. Хобикинг дорогой. Не для нашей страны и не для нашего курса он.
Алиэкспресс хороший, но там я покупаю всё для дома и тд. RC редко. И если что заменить или вернуть там не просто. Трудно доказать что у тебя что то не так с товаром.



[topbizmen]

Кстати ещё хорошие рамы от Diatone. Идут уже с платой разводки питания это их главное преимущество. И в хорошей упаковке. По качеству как и ZMR.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

ПО стоимости 26$ выходит.



[topbizmen]

Topbizmen, как сборка проходит?
или еще не все заказано?

Осталось заказать движки и регули. А так всё есть. К сборке ещё не приступал. Планирую через месяцок начать.



[topbizmen]

эх, затихла тема

Да много других вопросов которые можно обсуждать. Людей только мало по этой теме на ХФ. Сейчас у многих нет денег на еду, не говоря уже о хобби. Это тоже влияет на активность форумчан.



[topbizmen]

А давайте обсудим стоит ли покрывать все платы лаком? и поможет ли это при падении квадра в воду или нет? Ну и заодно какой лак выбрать?
Хвалят Plastik, я а пока взял на пробу обычный цапонлак...

Хорошая идея, я про пластик тоже слышал.
Ещё актуально эпоксидкой промазать места выхода проводов из движков.
А также нужен хороший фиксатор резьбы для сборки рамы и крепления двигателей к раме. Часто эти винты откручиваются от вибрации.

Я заказал себе популярный клей E6000, думаю он справится. Хотя лучше какой то локтайт.



[topbizmen]

а если цапон лак и для этой цели использовать?

ХЗ, я думаю можно. Нужно погуглить
