Сборка квадрокоптера c нуля на карбоновой раме Cicada 250. Квадрокоптер своими руками.

Приветствую начинающих и опытных моделистов!

Эта тема о сборке квадрокоптера с нуля своими руками из доступных комплектующих.

Также буду по возможности вкладывать интересную информацию из мира квадрокоптеров.

Купить квадрокоптер на данный момент не проблема.
Хороший квадрокоптер стоит в районе 1000$.

Сборка своего обойдется в 2 раза доступнее.

Но из-за нехватки знаний и опыта у новичков возникает много вопросов. Ответы на которые можно найти в этой теме.

Также можно в теме общаться на любые темы связанные с радиоуправляемой техникой. Но хотелось бы чтобы была тема именно где новички смогут собрать свой первый коптер.

Приятного общения!



Цель: собрать квадрокоптер на раме ZMR 250 (250мм от оси до оси).
Компактный квадрик который помещается в рюкзак и может перевозится в общественном транспорте, а не только на машине.

С квадрами на 450+ раме выехать для запуска не всегда удобно. Либо по месту летать что не всегда возможно. Но у них есть 2 преимущества: большая грузоподъемность вплоть до зеркалок. И большее время полета на 1 акуме.

В итоге должен получится шустрый квадр для маневренных полетов и съемки красивых пейзажей на высоте до 1 км. Мощности хватит для установки в перспективе FPV оборудования для полетов в очках.

Таблица Google с комплектующими для 250 квадра которые я тщательно подбирал. С ценами и тд:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Мож кому пригодится. Также там цены самые низкие по которым вообще можно найти без потери качества.

Если кто найдет ниже напишите пожалуйста тут. Будет польза для общего дела

Гонки на такого типа квадриках с FPV:





В следующем посте выложу список всего что уже куплено. И полный список комплектующих.

Как все придет будем собирать с фото отчетом процесса сборки, настройки аппаратуры, настройки пидов и видео полетов.



[topbizmen]

Заказано пока процентов 30 комплектующих. Из них пришла первая часть. Это пока двухсторонний скотч 3M и светодиодная подсветка для квадрокоптера Tarot.

Взял 4 штуки разных цветов. Думаю поставлю спереди зеленую а сзади красную.
Получится как то типа так:



[McNadin]

Так вы огласите список того, что планируете и/или уже заказали. Надо ж типо:

1) мозг такой-то (заказано/ не заказано) взял тут
2) двигуны такие-то (заказано/ не заказано) взял здесь
3) регули такие-то (заказано/ не заказано) взял там
4) рама от такая (заказано/ не заказано) сделал сам
5) винты такие-то (заказано/ не заказано) доработал напильником
...
ну и так далее..
А то вдруг вы хотите заказать то, что заказывать совсем не нужно, ибо уже проверено, ну и заодно получите советы/мнения от коллег



[topbizmen]

Так вы огласите список того, что планируете и/или уже заказали. Надо ж типо:

1) мозг такой-то (заказано/ не заказано) взял тут
2) двигуны такие-то (заказано/ не заказано) взял здесь
3) регули такие-то (заказано/ не заказано) взял там
4) рама от такая (заказано/ не заказано) сделал сам
5) винты такие-то (заказано/ не заказано) доработал напильником
...
ну и так далее..
А то вдруг вы хотите заказать то, что заказывать совсем не нужно, ибо уже проверено, ну и заодно получите советы/мнения от коллег

Спасибо, вы читаете мысли

Сделал табличку где всё подробно:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Сейчас жду аппаратуру и контроллер полета Open Pilot СС3D. На него сейчас отличнейшая скидка с полным комплектом - решил взять пока дешево.

Также отметил в таблице всё что заказал.

Дальше планирую заказать раму, комплект из моторов, регулей и пропеллеров. Цель собрать квадр к 1 марта. Так что время ещё есть. Зимой летать не планирую.
Есть 2 комнатных квадра размером с ладошку. Чтобы не заскучать зимой хватит. А к весне соберу этот.

Кто ещё собирает/собрал поделитесь опытом )))



[McNadin]

Вы уверены, что стоит брать акки 2200 на такой квадр?
Если и ставить такой акк на моторы рс-таймер, то и винты берите 6*3. Вообще лучше брать винты и те и другие, чтобы попробовать и сравнить
(производитель тестировал с винтами 6*2, КПД выше чем с 5*3

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

. думаю, 6*3 тоже хорошо впишется, главное тапок до конца не давить. Вообще оно и не надо будет



[Victor2000]

Может быть, для армии смогли бы квадры делать? Беспилотники нужны...
Подпись мою гляньте - там ссыль на тему помощи военным.



[topbizmen]

Вы уверены, что стоит брать акки 2200 на такой квадр?
Если и ставить такой акк на моторы рс-таймер, то и винты берите 6*3. Вообще лучше брать винты и те и другие, чтобы попробовать и сравнить
(производитель тестировал с винтами 6*2, КПД выше чем с 5*3

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

. думаю, 6*3 тоже хорошо впишется, главное тапок до конца не давить. Вообще оно и не надо будет

Хочется увеличить длительность полета. Думаю возьму для начала 1500 и 2200, а там потестим. 6*3 надо убедится что по размеру встанут на раме.

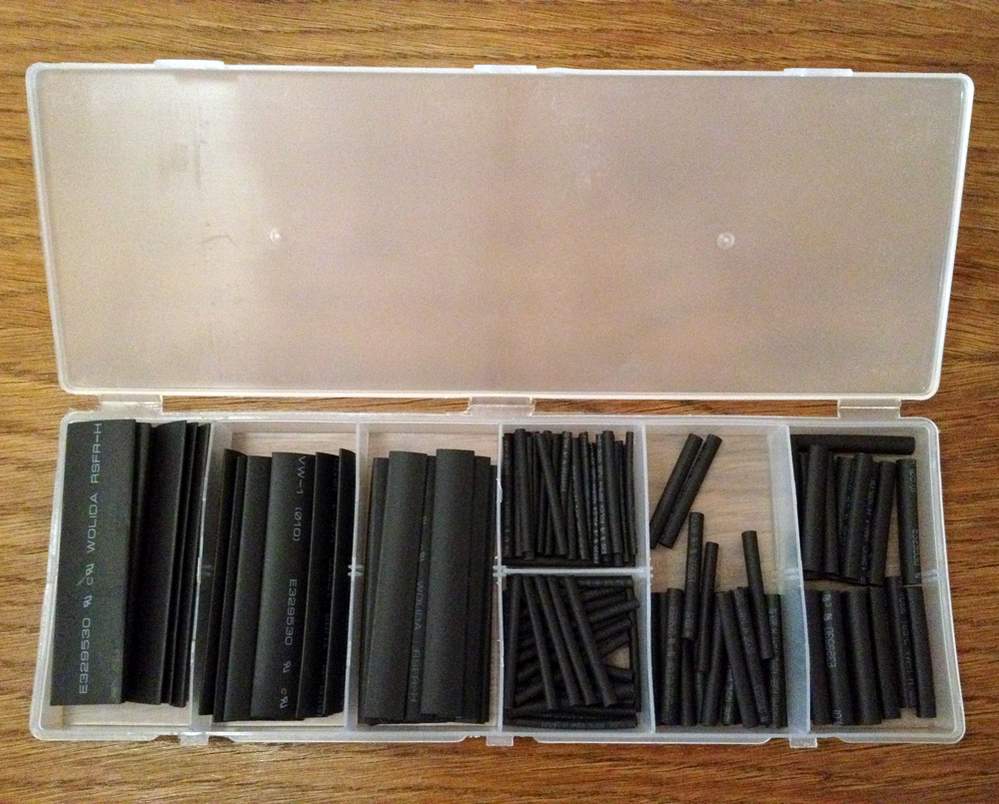

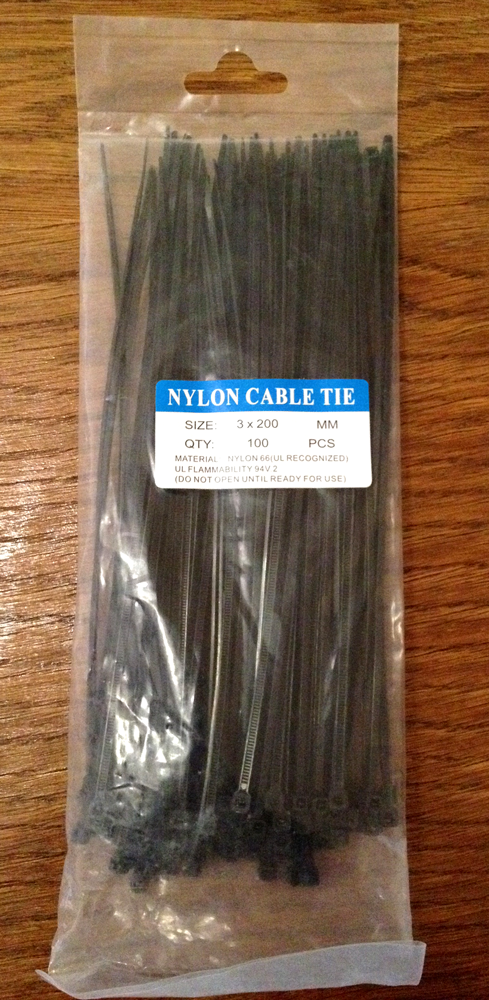

Пришли ещё кое какие мелочи: стяжки, термоусадка, и кабель для аймакса с переходником XT60 для акума.

Может быть, для армии смогли бы квадры делать? Беспилотники нужны...
Подпись мою гляньте - там ссыль на тему помощи военным.

На данный момент при всем желание не смогу. Это мой первый квадр, который без краша и метра не пролетит В качестве хобби пойдет, но не для таких целей.

Для ваших целей нужен надежный профессиональный аппарат, а не игрушка Собрать который может опытный человек.



Кстати появилась новая складная рама. Решил её брать. Ссылку добавил в таблицу кому интересно. Очень функциональная рама!



[topbizmen]

Сегодня пришел зарядник для всего и вся IMAX B6.
Точнее сразу 2. Один наверное продам.

Пока заряжаю акумы 18650 для повербанка и фонаря через. Потом добавятся липошки для квадра.

Что то мало моделистов занимаются сбором квадров ( Тишина в теме...



[topbizmen]

Приехали сегодня пищалка для низкого уровня батареи. И Камера Mobius которую я не заказывал. Магазин наверное решил мне её подарить.
Нет, шучу )) Она пришла вместо другого заказа по стоимости в 3 раза меньшего. Но там все провода нужные были. Написал пусть разбираются че теперь делать )



[topbizmen]

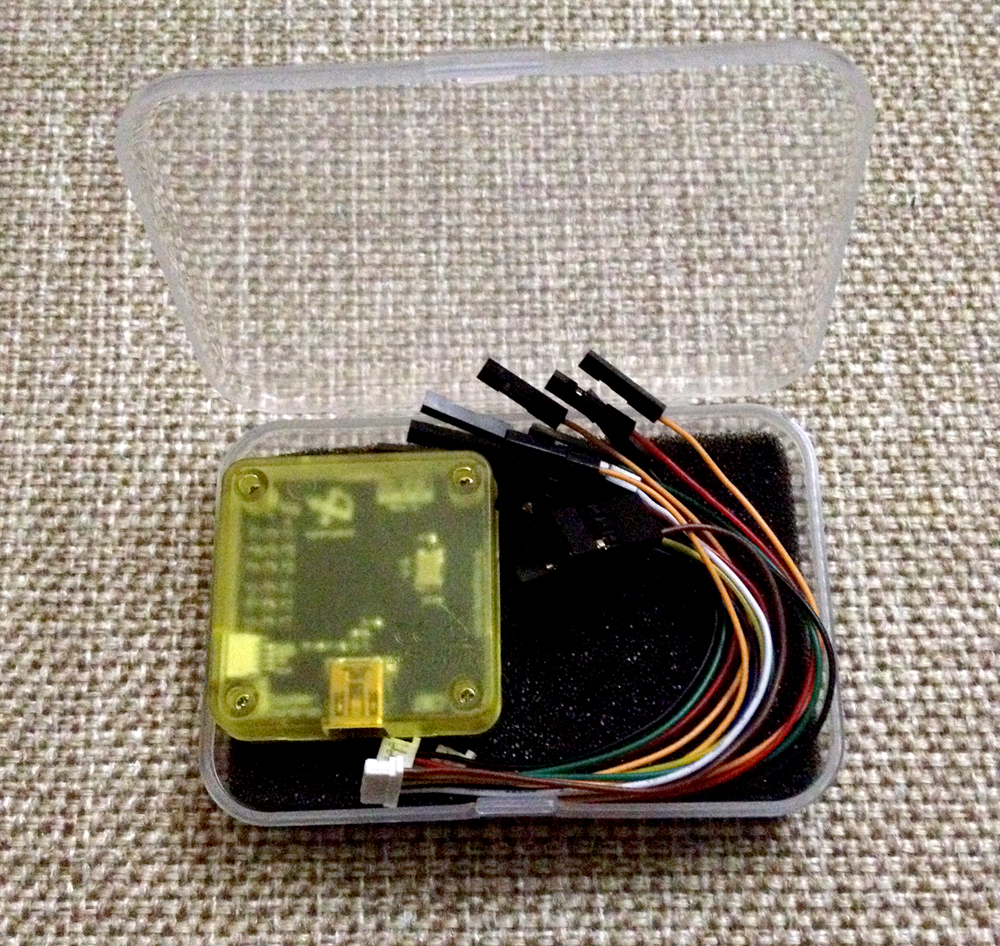

Ура! Пришел контроллер полета. Мозги квадрика



[McNadin]

Как успехи?



[topbizmen]

Как успехи?

Спасибо, потихоньку. Перед новым годом посылки долго идут да и остались самые дорогие, не считая аппаратуру и камеру, комплектующие, на которые пока не могу выделить бюджет.

Камера пришла, как я писал, по ошибке китайцев, а аппаратуру жду.

Напишите в ЛС или тут свой опыт в этой сфере. Сейчас летаете на каком то квадре?



[McNadin]

вы же писали, что мобиус вам прислали случайно, значит камера не нужна =)
или курсовая отдельно будет?
Из квадров есть только hubsan h107d



[topbizmen]

вы же писали, что мобиус вам прислали случайно, значит камера не нужна =)
или курсовая отдельно будет?
Из квадров есть только hubsan h107d

Да, всё верно. Поэтому и написал "не считая камеру и аппаратуру"

Я недавно тестил микроквадр на алюминиевой раме. Очень шустрый ) Мего мух
С хабсаном пока не знаком.

А сборные собирали или пока просто интересуетесь?



[McNadin]

интересуюсь только
я вообще в самолетах, но на квадры тоже смотрю



[topbizmen]

интересуюсь только
я вообще в самолетах, но на квадры тоже смотрю

Какой самолет есть?



Вышел новый IMAX B6 Mini. Тестирую. На порядок лучше предыдущей модели.



[topbizmen]

Осталось купить аккумуляторы. Моторы и регуляторы оборотов.
Пока на это бюджета нет. Буду брать после НГ. Тогда и начну собирать. А пока пауза.



[MoToP]

Тут моя история сборки квадриков разных. Почитай.
Думаю, собирать с нуля мелкий квадрик - затея очень рискованная. Чем меньше размер, тем точнее и взвешеннее должен быть подход. Кстати, сколько весит

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

?
Начинать оптимальнее всего с квадра приблизительно такой конфигурации:
- моторы - 2213 900kv,
- пропеллеры 10х4,7,
- батарея 2200 3S,
- регули 20A,
- остальное - по вкусу.

Дешево и перспективно.
На складной раме такой кадр легко помещается в школьный ранец.



[topbizmen]

Тут моя история сборки квадриков разных. Почитай.
Думаю, собирать с нуля мелкий квадрик - затея очень рискованная. Чем меньше размер, тем точнее и взвешеннее должен быть подход. Кстати, сколько весит

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

?
Начинать оптимальнее всего с квадра приблизительно такой конфигурации:
- моторы - 2213 900kv,
- пропеллеры 10х4,7,
- батарея 2200 3S,
- регули 20A,
- остальное - по вкусу.

Дешево и перспективно.
На складной раме такой кадр легко помещается в школьный ранец.

Почитаю вашу тему. Спасибо за советы. Когда начал собирать на 250 раме появилось желание собрать на 450. Но уже сделаю этот, а потом обязательно что то побольше.

Вес аккумулятора я написал на новом листе в таблице комплектующих.

Я там выбрал все акумы которые подходят на 250 раму по весу и кол-ву банок под моторы и регули и везде прописал вес, стоимость, токоотдачу и тд. Чтобы выбрать самый эффективный.

Возьму для начала на 2200 и 1500. А там посмотрим. FPV я ставить не планирую поэтому думаю 2200 потянет на пол газа.



[MoToP]

FPV я ставить не планирую поэтому думаю 2200 потянет на пол газа.

Смею утверждать, что с батареей 2200 он, если и взлетит, то летать не будет. Очень тяжелая для такого квадра.
