Сборка и настройка прибора RLC2

[PCB21]

RLC2

Собрал , работает , ну по крайней мере что-то работает , на разомкнутых щупах оверлод , емкости меряет , резисторы пока только мелкие , на больших плавает от минусов в плюсы . Калибровку не делал еще , нечем , щупы пара проводов сплетенных .
Большое спасибо PCB21 .

Пажалста!
Как показывает практика в качестве зажимов Кельвина вполне кракодилы рулят, кабель на первых порах можно коаксиал тонкий, пока не отломается
Без open & short калибровок даже правильно собранный прибор будет фигню показывать.
Если нужна точность и правильность измерения вторичных параметров, как то индуктивность резисторов - без Load калибровки (по точным и известным резисторам) не обойтись.



[elektronik]

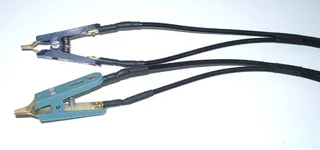

Картинка зажимов , если я правильно понял то оплетка на всех щупах обрезана и никуда не подключена так ? Чем такие щупы хуже от тех которые из крокодилов и припаяных текстолитовых полосок к которым припаяны клеммы реле и на корпусе я так понял еще и оплетка ?
Прибор в корпусе ведет себя совсем иначе , на дисплее --- , меряет кое-что нормально , только заметил косяки с диаппазоном А0 А1 , плюс еще при лоад калибровке все прокалибровалось , а при следующем включении ! , что-то не сохранилось или туплю . И еще , когда проходят измерения , кнопки на панели не откликаются , это у всех так ?
Хотел еще узнать , как проверить качество интегрирующего кондера , микрухи ведь не на панельках и снять не получится , как увидеть цифры 009999 зависимые от этого кондера ?



[PCB21]

Оплетка на щупах - никуда, на плате впаивать на земляной полигон в обяз.
Как на фото - ничем не хуже!
При Load не откликаются, при измерениях должны, но не слишком рьяно, может дупля отбивать ок. пол-секунды...



[ESS]

Картинка зажимов , если я правильно понял то оплетка на всех щупах обрезана и никуда не подключена так ? Чем такие щупы хуже от тех которые из крокодилов и припаяных текстолитовых полосок к которым припаяны клеммы реле и на корпусе я так понял еще и оплетка ?

Такие щупы, как на фото, принципиально лучше, чем пинцет для SMD, предложенный автором. Пинцет для SMD можно использовать только там, где невозможно подключить нормальные крокодилы.
Четырехпроводное подключение подразумевает, что два провода каждой пары будут соединяться через вывод элемента, параметры которого измеряются, а не в самих щупах. Пинцет SMD, по большому счету, можно и двумя проводами подключать, точность измерений при этом сильно не измениться.



[elektronik]

Вот такое оформление получилось , страшновато но работает , а это главное



[PCB21]

Молодца!
Оформление - дело десятое, хотя кузов с фото канэшна напильника просит...
/как в песне - я его слепила из чего нашла.../
Но гораздо важнее - теперь есть в руках суръезный инструмент!!!
С размахом тестовых сигналов сложности были?



[Арс55]

Собрал пока что только плату питания. Заметил такой небольшой недостаток: на баластном резисторе в 3 кОм, что в стабилизаторе напряжения смещения, рассеивается порядка 0.3Вт (после умножителя напряжение около 58В, на 431-м — 30В) а в комплекте резистор 0.125 Вт. На всякий случай впаял МЛТ-0.5.
Трансформатор из комплекта, в чёрном пластике, V30AJ-15D8P5. После диодного моста на конденсаторах по 17В.



[PCB21]

RLC2

Собрал пока что только плату питания. Заметил такой небольшой недостаток: на баластном резисторе в 3 кОм, что в стабилизаторе напряжения смещения, рассеивается порядка 0.3Вт (после умножителя напряжение около 58В, на 431-м — 30В) а в комплекте резистор 0.125 Вт. На всякий случай впаял МЛТ-0.5.
Трансформатор из комплекта, в чёрном пластике, V30AJ-15D8P5. После диодного моста на конденсаторах по 17В.

Без нагрузки включать нежелательно - могет кондеры в умножителе пробить При сетевом 225 там напруга будет около 70 вольт.
При штатном подключении и номинальном сетевом на входе 7805 будет 9,3...9,7В; на выходе умножителя 40...45В, тогда и на R1 (3K) выделяется порядка 75мВт.



[elektronik]

PCB21
С размахом тестовых на 100 и 1к по 0.6В на 10к 0.4В , крутил емкость с20 с21 и можно 10к вывести в норму , но емкость выходит 470 пико и постоянный оверлод . Разобрал мультик какой-то , по его резисторам калибровал , резисторы 0.5% потому с тестовыми до нахождения 805 калибровочных пока решил отложить .
Странно но на заниженном 10к прибор меряет как будто все четко .



[vetalj]

Для проверки интегрирующего конденсатора нужно выпаять R41 и R42, закоротить C30 и поставить перемычку между выводами 2 и 10 АЦП.

Для того чтобы побороть оверлоад при закороченых щупах на 10к при 0,6в пришлось R5 увиличить буквально на Ом.



[PCB21]

RLC2

PCB21
С размахом тестовых на 100 и 1к по 0.6В на 10к 0.4В , крутил емкость с20 с21 и можно 10к вывести в норму , но емкость выходит 470 пико и постоянный оверлод . Разобрал мультик какой-то , по его резисторам калибровал , резисторы 0.5% потому с тестовыми до нахождения 805 калибровочных пока решил отложить .
Странно но на заниженном 10к прибор меряет как будто все четко .

C21 (C121, C28, C128) не имеет никакого отношения к размаху на 10КГц.
Чем мерялось кстати? Если мультиком - верить нельзя, 20 гривневые китаезы такого намеряют...



[elektronik]

Так , пост выше в топку , делитель 1:10 здох , да и опечатка я крутил с20 и с27 , что самое главное делитель по калибратору на 1кгц показывал все четко , промерил на прямую без делителя прямо на щупах и получил такие данные
100 - 0.6В , 1к - 0.62В , 10к - 0.58В - все кондеры и резисторы родные , к 9.1 нан допаяны те по 100пик что были в комплекте .

vetalj Спасибо , надо будет попробовать



[Арс55]

А сколько должно быть диодов в комплекте на плату индикации?
а то вроде надо 7 а в пакетике было только 6. Может какой не надо запаивать?



[PCB21]

RLC2

А сколько должно быть диодов в комплекте на плату индикации?
а то вроде надо 7 а в пакетике было только 6. Может какой не надо запаивать?

Надо запаивать все 7, первые 10 комплектов из второй партии действительно содержат по 6шт. 1N4147. Сорри, мой глюк.
Заменить можно любым сигнальным (КД521, 522, 1N5818, 5819 и тд.)

100 - 0.6В , 1к - 0.62В , 10к - 0.58В - все кондеры и резисторы родные , к 9.1 нан допаяны те по 100пик что были в комплекте .

Мне в нескольких платах обработки пришлось добавлять по 470pF к каждому 9,1nF. Только так удалось уравнять амплитуды...



[Арс55]

Запустил прибор. Вроде работает.
Буду теперь разбираться как его настроить и откалибровать.
В процессе изготовления обнаружил маленький косяк на одном из фото спаянной платы с нанесёнными номиналами элементов синим и красным цветом. Тут выкладывали в теме. Там не верно помечены конденсаторы С30 и С31, они имеют номинал 10нФ, а помечены на фото как 100нФ.
Ещё такой вопрос, прибор находясь в покое время от времени попискивает, так и должно быть или это помехи какие-то?
Он пока не в корпусе, разложен на столе.



[PCB21]

Поздравляю!
Попискивает, когда 3 измерения подряд совпадают. То что измерения без корпуса стабильны - хороший знак!
Да, в посте №157 ошибка, со 100nF работать будет, но лучше 10nF как на схеме.
Ща Буратин проснется и исправит.



[Арс55]

Был оверлоад на 10 кГц при КЗ. Пришлось увеличить на 0.5 Ом сопротивление резистора R16, так как из двух R5 и R16 последнего сопротивление чуток меньше было. Подобрал другой резистор 47 Ом на полома больше и перегрузка пропала. Со старым резистором показания по току на 10 кГц (При длинном нажатии на S4) были 20001, с подобранным — 19955.



[BuratinOFF]

...Там не верно помечены конденсаторы С30 и С31, они имеют номинал 10нФ...

Ага, пасип, вечером поправлю фото.



[Арс55]

Ну и ещё немного не понятно с двумя конденсатора вокруг кварца. На схеме они по 33 пика, а в наборе по 22. Думаю, 22 более ближе к даташиту на контроллер. А вот что в таком случае лучше на фото писать, как на схеме или как в реальности, непонятно как более правильно.



[PCB21]

RLC2

Ну и ещё немного не понятно с двумя конденсатора вокруг кварца. На схеме они по 33 пика, а в наборе по 22. Думаю, 22 более ближе к даташиту на контроллер. А вот что в таком случае лучше на фото писать, как на схеме или как в реальности, непонятно как более правильно.

Не переймайся, кварцу все равно, 22 или 33pF на выводах.
В серию с 2000г. всегда ставлю кварцу 33pF на микрочип (до 20мег) и техас (до 8мег) - мин нет. Коллега по цеху ставит 51pF, что бы вони на дельта сигма 24бит было меньше, но это на любителя и работает только с высокими кварцами.
В RLC2 по инерции какое-то время комплектовал 22pF, сейчас 33 повторюсь - разницы нет.
