РадиоЭлектронщики-что это?

[BEN GUR]

РадиоЭлектронщики-что это?

Пардонюсь за возможный офтоп..если я не прав, Администрация поместите тему в нужный раздел

Подскажите, что это за электронный компонент???



[Гість 736175]

горизонт завален
по исполнению похоже на энкодер
тот который в приборах стоит как элемент человеко-машинного интерфейса



[Гість 3253]

Пардонюсь за возможный офтоп..если я не прав, Администрация поместите тему в нужный раздел

Подскажите, что это за электронный компонент???

Поставь на мобилу экранную лупу. По этому фото понятно только, что оно похоже на энкодер.
Или колись откуда ты это выколупал - эта информация может помочь опознать подозреваемого



[BEN GUR]

горизонт завален
по исполнению похоже на энкодер
тот который в приборах стоит как элемент человеко-машинного интерфейса

Да, я тоже подумал, что это энкодер..но вообще у энкодера должна быть кнопка?!..а этот похоже должен выдавать прерывистый сигнал....
это регулятор БП 45в-5А



[Гість 3253]

Да, я тоже подумал, что это энкодер..но вообще у энкодера должна быть кнопка?!..а этот похоже должен выдавать прерывистый сигнал....
это регулятор БП 45в-5А

У энкодера не обязательно кнопка.
И все энкодеры выдают прерывистый сигнал. Вот вообще все.
Однако, это может оказаться даже резистор



[BEN GUR]

У энкодера не обязательно кнопка.
И все энкодеры выдают прерывистый сигнал. Вот вообще все.
Однако, это может оказаться даже резистор

Спасибо, это меня и ввело в заблюждение, что я посчитал, что это пер. резистор...это БП с цифровым управлением..и похоже на это...



[BEN GUR]

...исчо, он по идее должен определять направление движения....



[Гість 3253]

...исчо, он по идее должен определять направление движения....

Вот по этому и сделай нормальные фото. По существующим - ни как нельзя понять что он там и как определяет.



[BEN GUR]

Вот по этому и сделай нормальные фото. По существующим - ни как нельзя понять что он там и как определяет.

...там реально 3 сектора (металические полоски) и по ним ходит ползунок с 2 контактами....
т.е. получается, что всегда обязательно должна быть замкнута какая то пара (из 3 контактов)..а дальше логика определяет направление и колличество вращений?!



[Гість 736175]

но вообще у энкодера должна быть кнопка?!

может быть



[BEN GUR]

...а зачем полоски (металлические) сделанны прерывистыми?
Видимо, что бы чувствовать движение?!..



[Гість 3253]

...а зачем полоски (металлические) сделанны прерывистыми?
Видимо, что бы чувствовать движение?!..

Это счётно-импульсный механизм. Секторный энкодер. Дурнуватый, но тоже работает.
есть 3 поля A, B, C. Одно нужно просто чтобы было на что замыкать другие два. Пусть это будет B. Оно всегда в контакте с одной стороной перемычки на валу.

Поля А и С говорят в какую сторону ты провернул ручку - если импульсв по каналу B-A - влево. Если по каналу В-С - вправо.

А количество импульсов говорит на сколько далеко ты её провернул.

Обычно такая ручка управляет так: ты повернул - и где-то цифра начала изменяться, чем дальше провернул - тем быстрее изменяется. По возвращении в среднее положение - она перестаёти изменяться.

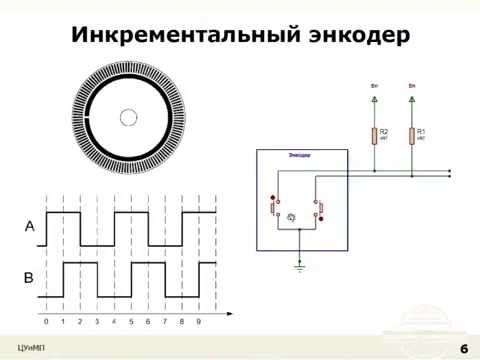

P.S. Ни когда не любил я такое управление. Как по мне - обычный инкрементный энкодер гораздо лучше и понятнее работает. У него нет ограничителя - пока крутишь, число меняется.
У твоего - число меняется пока он отклонён. Эта херь требует пружинки для самовозврата в средину.



[Гість 103546]

это регулятор БП 45в-5А

Почему бы на схеме в формуляре не посмотреть?



[BEN GUR]

Почему бы на схеме в формуляре не посмотреть?

..у меня нет схемы, попросили отремонтировать....
но я теперь понял....дефект был такой: дисплей показывал: 45В 2.25А, а ручка не регулировала....
Теперь я понял...этот, мой энкодер был сломан, я поэтому в него и полез, что был обрыв между всеми контактами, как я ни крутил ручку...



[Гість 103546]

..у меня нет схемы, попросили отремонтировать....
но я теперь понял....дефект был такой: дисплей показывал: 45В 2.25А, а ручка не регулировала....
Теперь я понял...этот, мой энкодер был сломан, я поэтому в него и полез, что был обрыв между всеми контактами, как я ни крутил ручку...

Уже сремонтировал?



[Гість 3253]

..у меня нет схемы, попросили отремонтировать....
но я теперь понял....дефект был такой: дисплей показывал: 45В 2.25А, а ручка не регулировала....
Теперь я понял...этот, мой энкодер был сломан, я поэтому в него и полез, что был обрыв между всеми контактами, как я ни крутил ручку...

Там надписи на нём есть хоть?
Энкодеров много, и корпуса, скорее всего - унифицированы. Ты могешь не тот купить, если на вид ориентироваться.

Тут надо или точно знать как назывался, или идти в магаз, где консультант есть и он глянет есть ли у них такое.



[BEN GUR]

Там надписи на нём есть хоть?
Энкодеров много, и корпуса, скорее всего - унифицированы. Ты могешь не тот купить, если на вид ориентироваться.

Тут надо или точно знать как назывался, или идти в магаз, где консультант есть и он глянет есть ли у них такое.

Нет там никаих надписей и обозначений...я поэтому сразу и понял, что это не обычный потенциометр....
я его разобрал, почистил контакты, сейчас правильно работает....поставлю в зад, если интересно отпишусь...
PS: я так подозреваю, что с 3 выводами никакой другой схемы(логики) быть не может..поэтому сейчас вопрос: или ставить отремонтированный или купить новый



[Гість 3253]

Нет там никаих надписей и обозначений...я поэтому сразу и понял, что это не обычный потенциометр....
я его разобрал, почистил контакты, сейчас правильно работает....поставлю в зад, если интересно отпишусь...
PS: я так подозреваю, что с 3 выводами никакой другой схемы(логики) быть не может..поэтому сейчас вопрос: или ставить отремонтированный или купить новый

Может быть другая схема с 3мя выводами.
Обычный инкрементальный энкодер, и их - большинство. Они работают не так, но повторяю - они тоже влезут в это посадочное место. А работать нормально не будет.

Если точно не знаешь тип - лучше этот восстановленный оставь пока.



[Гість 3253]

Это самопал или заводское устройство? Если заводское, то по инструкции можно понять алгоритм работы, то ли все время крутить, то ли, как Ресет описал. А дальше уже искать новый.

Там без "толи".
Даже на фото видно, что сектора разделённые. В инкрементальном на 360 градусов кольцо будет цельное.



[osvod]

Пардонюсь за возможный офтоп..если я не прав, Администрация поместите тему в нужный раздел

Подскажите, что это за электронный компонент???

Крутилка обыкновенная
