Прокомментируйте простую схему

[GT1]

Прокомментируйте простую схему

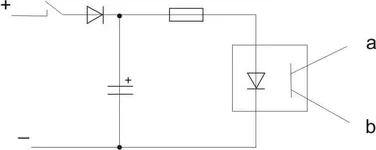

ДДень! Есть такая необходисость, что бы при размыкании выключателя - то еще шел по цепи (а-б) до 5 секунд. Цепь развязана оптрончиком. Возможно оптрон чем-то заменить, т.к. ток в цепи а-б будет течть до 200-300мА.
Схема в целом рабочая? Спасибо



[CepDILLETO]

Схема рабочая. Конденсатор для такой задержки будет большогоооо номинала. Да, задерка будет и при включении, ток не сразу появится во выходной цепи при замыкании выключателя.



[cheeks]

задержка при включении зависит исключительно от могучести источника питания левой части схемы.



[GT1]

а альренатива этой схеме есть? что бы кондер не был большим?

по идее оптрончик поставить можно малюсенький, и развязать его от 300Ма транзистором, или реле, которое будет уаправялться транзистором через оптрон? Или это я уже перегнул палку?



[roker]

Можно. Поставить вместо оптрончика MOC3061, например, или подобный. Если надо еще больше тока, допиливается симистор. В даташите на оптосимистор есть схема подключения.



[GT1]

cheeks, Вам отдельное спасибо!! По Вашей схеме уже работают электрозеркала!

А приблизительно время задержки будет считаться как R*C?



[DJLP]

а альренатива этой схеме есть? что бы кондер не был большим?

по идее оптрончик поставить можно малюсенький, и развязать его от 300Ма транзистором, или реле, которое будет уаправялться транзистором через оптрон? Или это я уже перегнул палку?

Перегнул.

Большой кондер - понятие весьма относительное. Сколько там того тока через светодиод оптрона и резистор - кот наплакал...

Кондер разряжается через светодиод, а не через цепь аб.

А приблизительно время задержки будет считаться как R*C?

Плюс поправка на светодиод оптрона



[Гість 103546]

cheeks, Вам отдельное спасибо!! По Вашей схеме уже работают электрозеркала!

А приблизительно время задержки будет считаться как R*C?

Приблизительно 2*3,14*R*C



[CepDILLETO]

Поставить микроконтроллер PIC 10F...



[cheeks]

К580ВМ80 ))



[DJLP]

Таймер механический



[GT1]

так, если я не ошибаюсть то микроконтроллеры программировать надо? и они выдержат нагрузку в 300мА и работу от 12В, или для них надо ставить стабилизатор типа 78л05 (03)?



[RUH]

так, если я не ошибаюсть то микроконтроллеры программировать надо? и они выдержат нагрузку в 300мА и работу от 12В, или для них надо ставить стабилизатор типа 78л05 (03)?

А транзисторы, как усилители, отменили?



[Alex-М]

...



[sergeyev792]

12 тиньку, по выходу 2n7000, оптопары можно и параллелить, т.е. светодиоды последовательно включать, а фототранзисторы в параллель... а если вместо оптопары r2-1a12 - на все случаи жизни хватит

moc306x не выключаются - доказано экспериментально:



[Timura]

...
moc306x не выключаются - доказано экспериментально:

Доказали Гении ЭксКРПЕримента



[roker]

Я тоже поимел много гемора с МОС По даташиту его включать надо.



[projects]

Поставить микроконтроллер PIC 10F...

ага, арм туда давайте посоветуем %)
тут жесткой логики должно хватить с головой



[Гість 3253]

ага, арм туда давайте посоветуем %)

ммм... а это мысль!
Хотя... Нуивонах. Щас посоветуем, а он начнёт орать - "напишите программу!!! Прошейте контроллер!!" Не, пусть на логике парится.



[GT1]

12 тиньку, по выходу 2n7000, оптопары можно и параллелить, т.е. светодиоды последовательно включать, а фототранзисторы в параллель... а если вместо оптопары r2-1a12 - на все случаи жизни хватит

moc306x не выключаются - доказано экспериментально:

"12 тиньку, по выходу 2n7000," - расспишите пож-та подробнее, как для чайника((( эту фразу не понял

Резистор в схеме надо поставить рядом с диодом(до конденсатора).

А это зачем?
При такой установке не спалим оптопару большим током?
