Проектирование Wi-Fi сети

[zlobnus]

Проектирование Wi-Fi сети

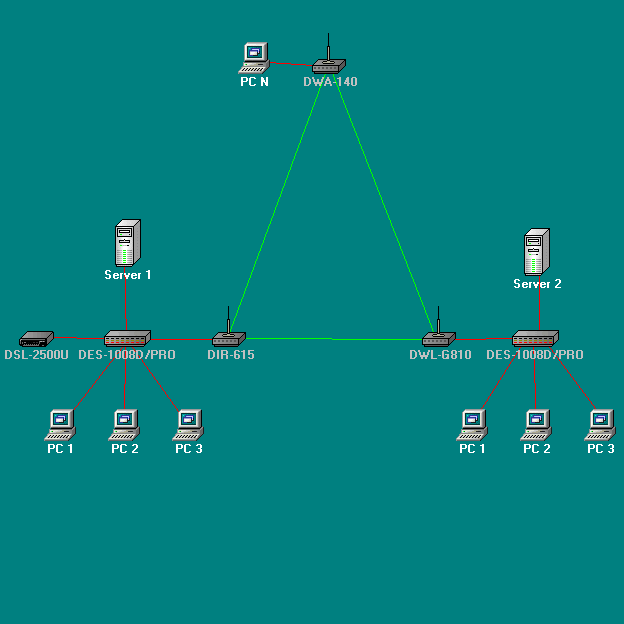

На рисунке видна примерная схема проектируемой сети, используется оборудование D-link, сеть размещается в 3-х зданиях расположенных в радиусе 300 метров.

Будет ли работать сеть с предлагаемой конфигурацией оборудования или
возможна установка более оптимальных девайсов?

Также буду рад любым советам по данной теме.



[r00d1k]

а для чего вы используете DIR-615 в приведйонной на схеме конфигрурации?
может вы имели в виду, что DIR-615 будет через DSL-2500 по PPPoE подключаться к интернетам УТ, при этом раздавая его серверу и рабочим станциям? если так, то тогда зачем DES-1008D/PRO, если DIR-615 имеет 4ре порта и выступает в роли коммутатора или реальное кол-во машин требующих подключение больше указанного на схеме?

вобщем вы уверены что правильно нарисовали схему?

ЗЫ: обратитесь на оф сайт D-Link'а, там специалисты компании вам помогут.



[zlobnus]

Кол-во машин дейсвительно больше указанного на схеме, поэтому и DES-1008D/PRO.

DSL-2500 - действительно для подключения к интернету и последующей раздаче его остальным.

В первую очередь интересует уместность использования моста DWL-G810 для подключения сегмента сети.



[r00d1k]

В первую очередь интересует уместность использования моста DWL-G810 для подключения сегмента сети.

а как подругому? или вы WDSом думаете поднять?



[zlobnus]

Именно, скажем поставить вместо моста тот же DIR-615 в режиме WDS. Ранее не сталкивался с мостами, поэтому не знаю сможет ли DWL-G810 обеспечить требуемое.



[r00d1k]

требуемое? а что требуется?
мост на то и мост чтобы обеспечить безпроводное соединение точка-точка или точка-многоточка между удалйонными "офисами".
а DIR-615 поддерживает WDS? - вроде нет. да! и зачем использовать РОУТЕР, если есть ТД? в смысле 2 DIR-615 друг на друга - перебор.

DWL-G810, подключается к DIR-615 (в режиме инфраструктура) и всйо.
только следует бы ещйо уточнить географию местности, тк DWA-140 и DWL-G810 будут общаться между собой через DIR-615, а не напрямую.



[RAW]

что-то вы свои деньги совсем не экономите, есть варианты и подешевле и самое главное - надежнее/быстрее!



[zlobnus]

что-то вы свои деньги совсем не экономите, есть варианты и подешевле и самое главное - надежнее/быстрее!

Сказал "А" говори и "Б" Какие ваши мысли?

DWL-G810, подключается к DIR-615 (в режиме инфраструктура) и всйо

Насколько я начитался, режим инфраструктуры предусматривает проводное соединение AP



[RAW]

В аську!!! На форуме каждый раз спрашивая мелкие детали можно обсуждать тему месяцами, а в аське за час управиться . В последствии, результатом поделиться на форуме.



[r00d1k]

Сказал "А" говори и "Б" Какие ваши мысли?



Насколько я начитался, режим инфраструктуры предусматривает проводное соединение AP

1. думаю имелось ввиду не использовать DIR-615, тк он скоре всего будет дороже обычной ТД со стандартными 54Мбит (~200 гр DWL-700AP), и не использовать дорогого DWI-140, тк незачем да и не получитсья 300Мбит.то же касается и DWL-G810. используйте оборудование 54Мбит.
но это ИМХОпо поводу того, что имелось ввиду.

2. в смысле проводное соединение АП? соединения с чем?



[zlobnus]

2. в смысле проводное соединение АП? соединения с чем?

Цитата с сайта D-link:

2. Инфраструктурный.
Все компьютеры оснащены беспроводными карточками и подключаются к ТОЧКЕ ДОСТУПА (ТД, которая есть суть - беспроводный КОНЦЕНТРАТОР) по радио. ТД соединены ПРОВОДНОЙ сетью. Возможен роуминг, т.е. переход беспроводных клиентов из зоны действия одной точки в зону другой без потери связи.



[r00d1k]

вы не правильно поняли данный текст.
канечно ТД должны же как-то отигрывать свою роль адаптера между проводной и безпроводной сетью. ТД, она же не повторитель.
тут сказано, что 2е ТД между собой соеденены между собой кабелем для создания базовой станции. те, 2 и более ТД подключены витой парой к свитчу. зачем так? для увеличения пропускной способности сети.



[zlobnus]

Тогда получается, что мы имеем один адаптер и 2 точки доступа (скажем те же DWL-2100AP)? Тогда одна из них должна быть WDS+AP а вторая?



[r00d1k]

Тогда получается, что мы имеем один адаптер и 2 точки доступа (скажем те же DWL-2100AP)? Тогда одна из них должна быть WDS+AP а вторая?

пардон, ничего не поянл...
WDS вам нужен если вы хотите сделать инфраструктуру в одном офисе из одно точки и аналогично в другом офисе, и офисы соединить мостом,
но использовать для этого минимум оборудования (эти 2е точки).



[zlobnus]

Типа того...вроде так на схеме и нарисовано.



[r00d1k]

а! те безпроводных клиентов у вас на каждую точку больше чем один (ТД в другом офисе)? те в каждом офисе выы ещйо и ноуты хотите подцепить?



[zlobnus]

Именно так...



[r00d1k]

тада вам надо искать точки с WDS.



[zlobnus]

Это ясно, вопрос в том какое оборудование использовать и как оно должно быть сконфигурировано, что б все компьютеры видели всех и имели доступ в интернет через конкретный сервер.



[r00d1k]

давайте DIR-615 выбросим нафиг и заменим его какой нить ТД с DWS! DWL-2100ap отлично подходит (стоимость ~$60). на другой тороне аналогичное оборудование.
настраиваете их в WDS с точкой доступа и всйо.
