Проблема с резистором.

[ur4lvn]

20 постов...
Юзаю старую добрую спиртоканифоль



[Shtraus]

20 постов...
Юзаю старую добрую спиртоканифоль

+1

Легкосмываемый спиртом и запах - одно удовольствие : тут тебе и спирт, тут тебе и сосна



[Zirken]

Оно должно быть больше 10 МОм

180кОм и возрастает, при пределе 2мкФ показывает заряжен 0,66.

1. Да, между дорожками. Рекомендую выпаять резистор и померять без него, прислонив щупы к его площадкам - результат может удивить.
2. Да ну? И мультиметр совсем-совсем её не заряжает?
А можно схему этогй платки, чтобы глаза не ломать? Когда Вы её нарисуете - думаю, сами же и ответите на свой вопрос.

1.Спасибо, попробую.
2.Заряжает.

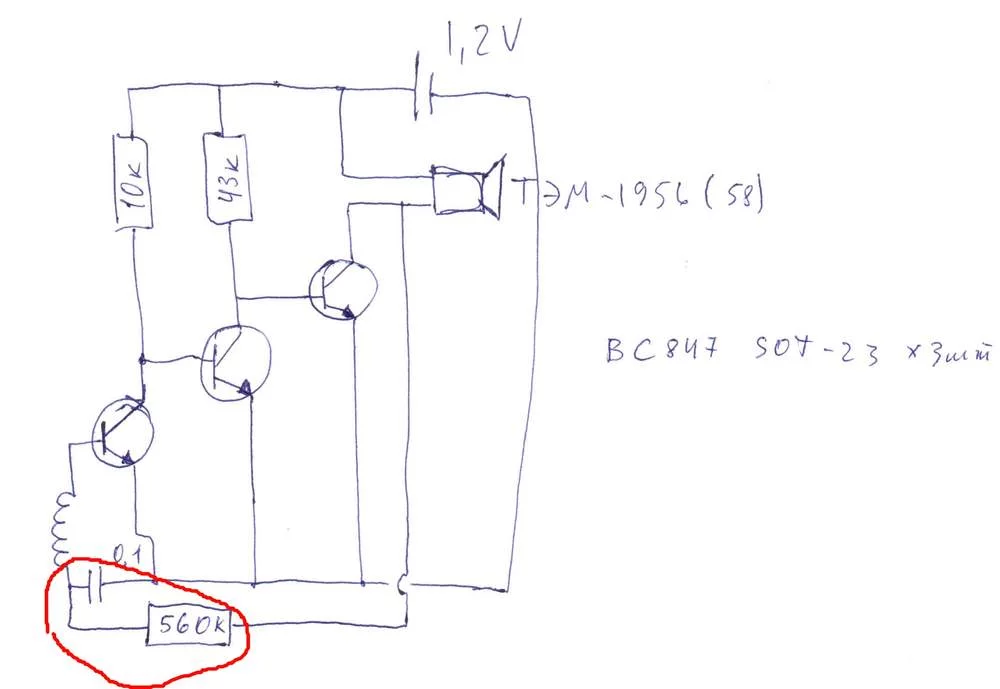

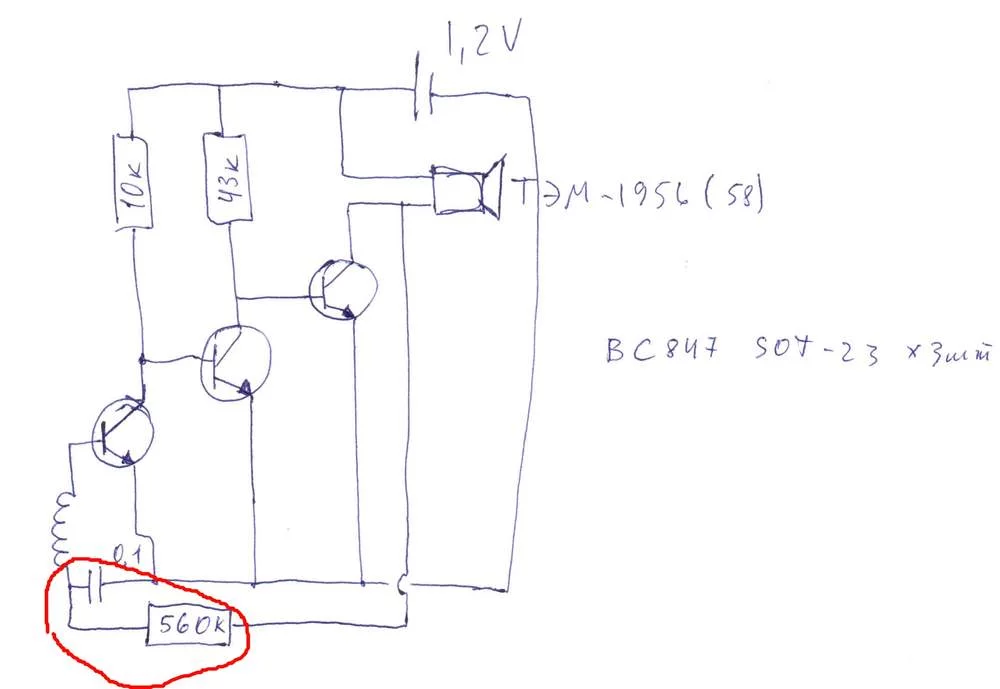

Схемка ниже\/

А может и несколько факторов быть, дешевые мультиметры с полудохлой батарейкой начинают адски глючить(ещё сильней обычного), эффект усиливается по мере разряда, и реагируют на малейшие недостатки прямых рук.

Мультик VC890D, крона новая.

А нет ли у этого тестера режима autorange?

Нет-нет, только ручная установка.



[ur4lvn]

при пределе 2мкФ показывает заряжен 0,66.

Пардон,это как?



[Zirken]

Т.к. кондер на 0.1, выставляю 2 и измеряю.
Т.е. из 0.1 только на 0.06.
А если взять новый (из упаковки), то 0.098~0.1



[ESS]

Конденсатор самый дешевый из какой-нибудь Y5V?



[Zirken]

Если честно хз..
Думаю roker был прав насчет флюса, где-то остался, что не отмылся. Как будет время, переделаю, тогда посмотрим что к чему)



[Zirken]

Сделал новую платку, всё норм, на кондере 5+МОм, на резисторе как и положено.
Скорее всего, дело было в флюсе.
Всем спасибо за помощь )



[roker]

Опыт - сын ошибок трудных.



[Zirken]

так и есть =)
