Проблема с блоком питания монитора

[Macorlinux]

Проблема с блоком питания монитора

Приветствую всех, в общем случилась такая беда, накрылось два монитора Samsung 940n. При вскрытии были выявлены вздутые конденсаторы ( на обеих экземплярах ). Ну и было решено их заменить. Только вот незадача, после замены, при тестировании, мониторы так и не заработали. На первом просто горит кнопка включения, без изображения. На втором мониторе на секунду появляться изображение и тухнет. До этого оба девайся при включенном питании просто моргали кнопкой вкл. Вопрос, куда копать, в чем ещё может быть загвоздка ?

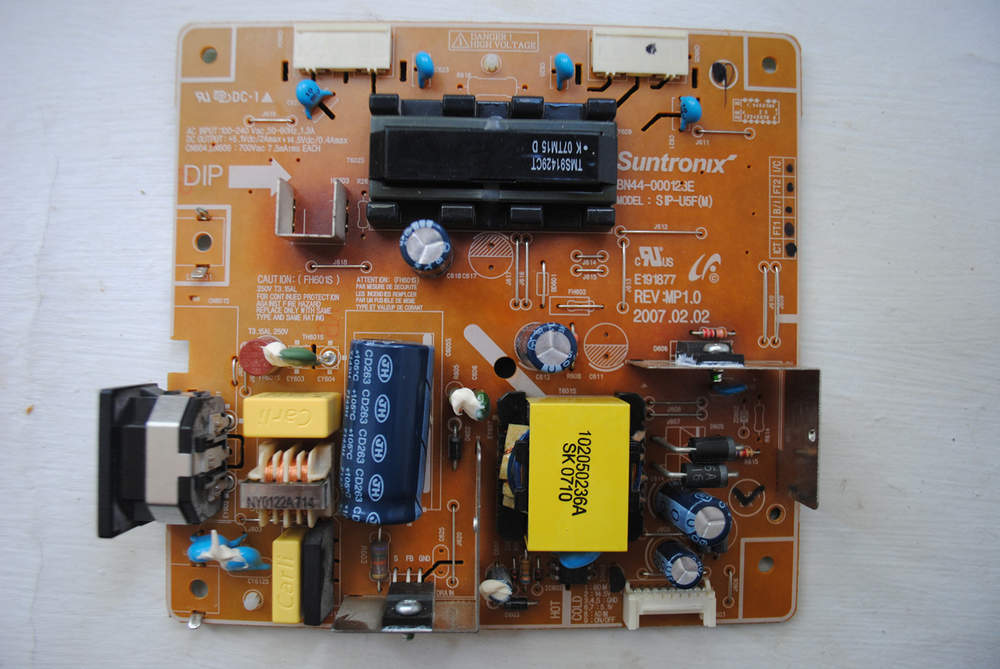

p.s ревизия первого блока 2007.02.02, второго 2005.01.20



[Макс6584]

а точно нет изаброжения!? может просто нет подсветки?

на первом ищи предохранители на плате.
на втором проверяй обмотки транса.



[Macorlinux]

Изображения точно нет, перепроверил .
С виду какой он примерно должен быть? знаю что на ревизии 2006 он находиться прям возле кондеров. Защитные диоды прозванивал - в норме.
На счет второго, визуально транс без дефектов. При замере обмоток как узнать эталонное сопротивление ?



[Макс6584]

не верю я, что нет выходного изображения. бывает иногда, что его ооочень плохо видно.

проверь напряжения питания на скалер.
предохранитель выглядит или как маленькая круглая бочка, или как зеленый резистор.

замерь сопротивление на двоих мониторах. на 940n, если не ошибаюсь, стоит говняный сдвоенный транс.
эталонного сопротивления нет. оно может разным на разных ревизиях. в среднем 1.1-1.3 кОм.
Главное - сопротивления между выходными обмотками должно быть практически равно. разброс не более 5 ом. но даже если оно по показаниям равное, это не означает отсутствие обрыва. это показывается при нагрузке. визуально никакого повреждения не будет.

советую электронику 2го монитора перекинуть на лампы и матрицу первого. если тоже будет моргать на секунду - можешь смело менять транс. . если работает нормально, то пробуй обратно на родные лампы сажать. если родные опять моргнули - 90% где- то лампа дохнет или уже. тогда можно взять провод одной лампы 1го и по очереди менять на 2м



[Macorlinux]

Изображения не видно ( возможно просто не могу рассмотреть )
Зелёного нету, на одной плате стоит предохранитель на входе, на другой - вход и за кондерами ( на фото он)
Перекидывал блоки питания на рабочий моник, симптомы сохранились, т.е лампы целые.
Сопротивление ещё не замерял, займусь этим.



[Макс6584]

сохранились - в смысле перекинулись?

если на плате 1 нет подсветки вообще - проверяй предохранитель (выходной боченок возле транса). Если на фото 2 мигает подсветка - скорее всего транс.

з.ы. эволюция удешевления



[sankanet]

При вскрытии были выявлены вздутые конденсаторы ( на обеих экземплярах ).

но при этом, были заменены все электролиты на плате?



[Macorlinux]

сохранились - в смысле перекинулись?

если на плате 1 нет подсветки вообще - проверяй предохранитель (выходной боченок возле транса). Если на фото 2 мигает подсветка - скорее всего транс.

з.ы. эволюция удешевления

ну да, проблемы остались.
на плате 1 предохранитель прозвонил - всё ок (T3 15AL250v если его имели в виду, возле надписи Sun Korea)

но при этом, были заменены все электролиты на плате?

В первую очередь заменил.



[Macorlinux]

Такс, перепаял транс на том блоке питания, где при включение питания на сек появлялось изображение.. В итоге ничего не поменялось) куда дальше копать ?
UPD: сопротивление на старом трансе 1.2 и 1.6, на новом 1.2 и 1.2 , но это уже не играет роли, сегодня ещё раз попробовал подключить блок питания - заработал монитор на минут 5, потом опять вырубился. При вскрытии обнаружилось что выгорел предохранитель, диоды и на соседней плате накрылось 3 смд на входе ( не известно почему), сопротивление на трансе не поменялось.
