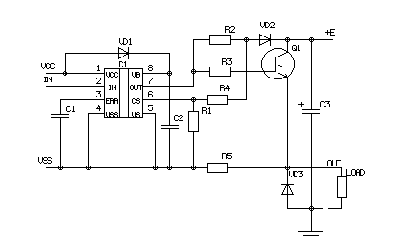

нихххххуя не видно, и нихххххуя не понятно, по виду - понижающий, он же step-down, он же чопперный преобразователь, только между эмиттером и нагрузкой долен быть накопительный дроссель... микросхема вроде из серии ir212x со функцией защиты от пергрузки.
С1 - ёмкость, которой задаётся время срабатывания защиты, аппнот подсказывает, что 30пФ соответствуют времени 1мкс, цифра 30 берётся потому, что когда уровень упрвляющего сигнала нулевой, то вывод пина err подключается к встроенному источнику тока 30мА, дальше просто переводятся величины - см.
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
; VD1 - бутстрепный диод, его выбирают по току управления тр-ра, чисто аналитически, чтоб он соответствовал выходному току драйвера - хорошо зарекомендовавший себя и по быстродействияю и по малому падению напряжения диод 1N5819 - хватит с головой - он даст 1А лехко; С2 - бутстрепный конденсатор, выбирается исходя из энергии, необходимой для отпирания транзистора (см.
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
), делитель R4-R1 выбирается по току срабатывания, падению напряжения на VD2 и сопротивлению открытого канала тра-ра Q2: к когда отпирается транзистор Q1, под воздействием напруги VCC отпирается диод VD2, т.е. транзистор служит датчиком тока, соответственно на нём падает напряжение, которе делится этим делителем, чтоб получить ан пине CS напругу 250мВ; R2 - резистор для снижения тока Миллера и определяется напряжением Vcc: 12В -> 10кОм, 15В -> 22кОм, 18В -> 33кОм; VD2 - такой же быстродействующий диод, но с большим одратным напряжением, чем VD1, MUR160 - в самый раз, у него аж 600В; Q1 - опредляется током нагрузки и частотой; R5 - а нужен ли он? - если и нужен, то для выравнивания потенциала земли драйвера... 1Ом зватит
; VD3 определяется тоже током нагрузки... короче для более точных расчётов надо знать что ж это за преобразователь, на какую он нагрузку работает, какая частота...
