Нужна помощь

[saund86]

Нужна помощь

Спаял вот такую штуку со светодиодов на 12 вольт. Не могу понять в чем дело греются резисторы.Все цепочки светодиодов подключил в один минус(-), а резисторы в общий плюс (+).Блок питания подключая 12 вольт. Паял светодиоды в первый раз, резисторы подобрал правильно. Что ещё может быть?



[roker]

Какую штуку? Где фотка и схема?



[saund86]

Какую штуку? Где фотка и схема?

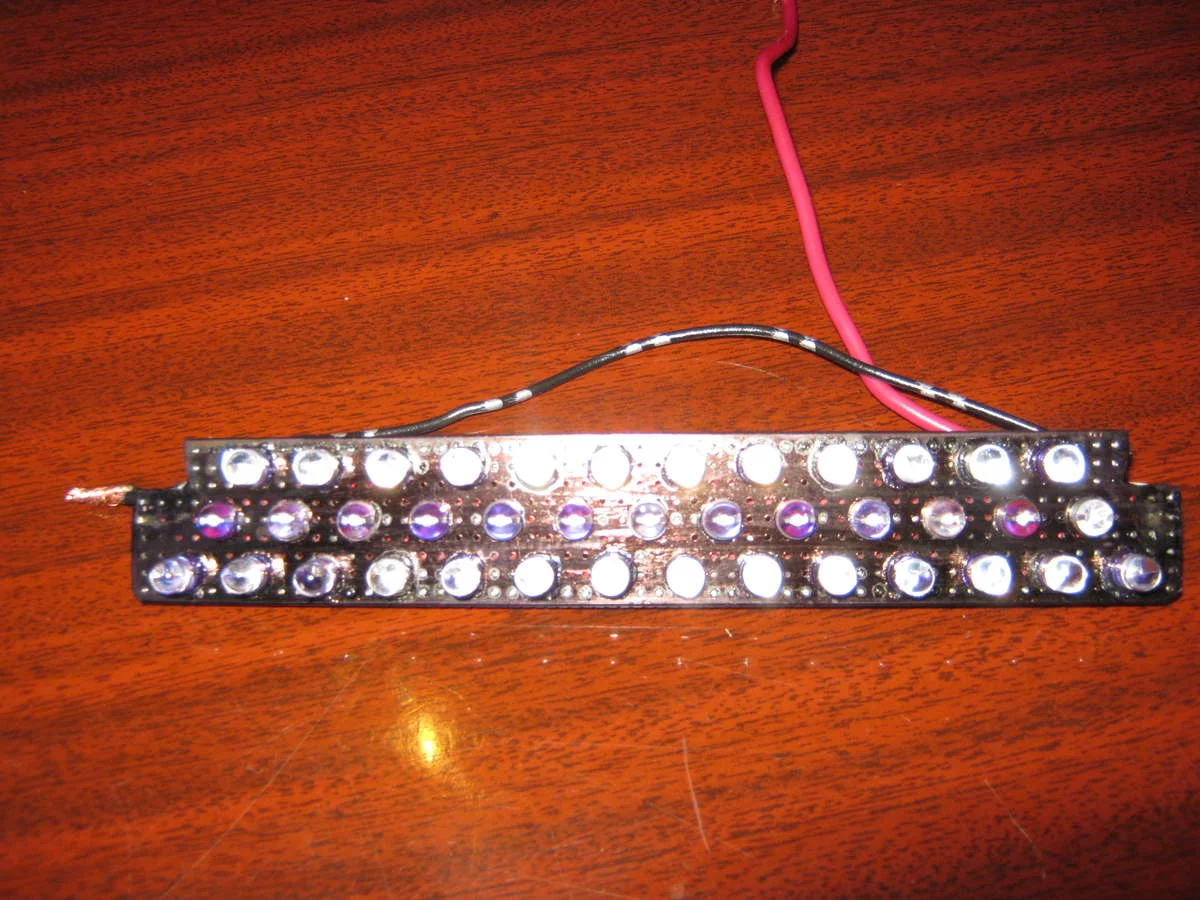

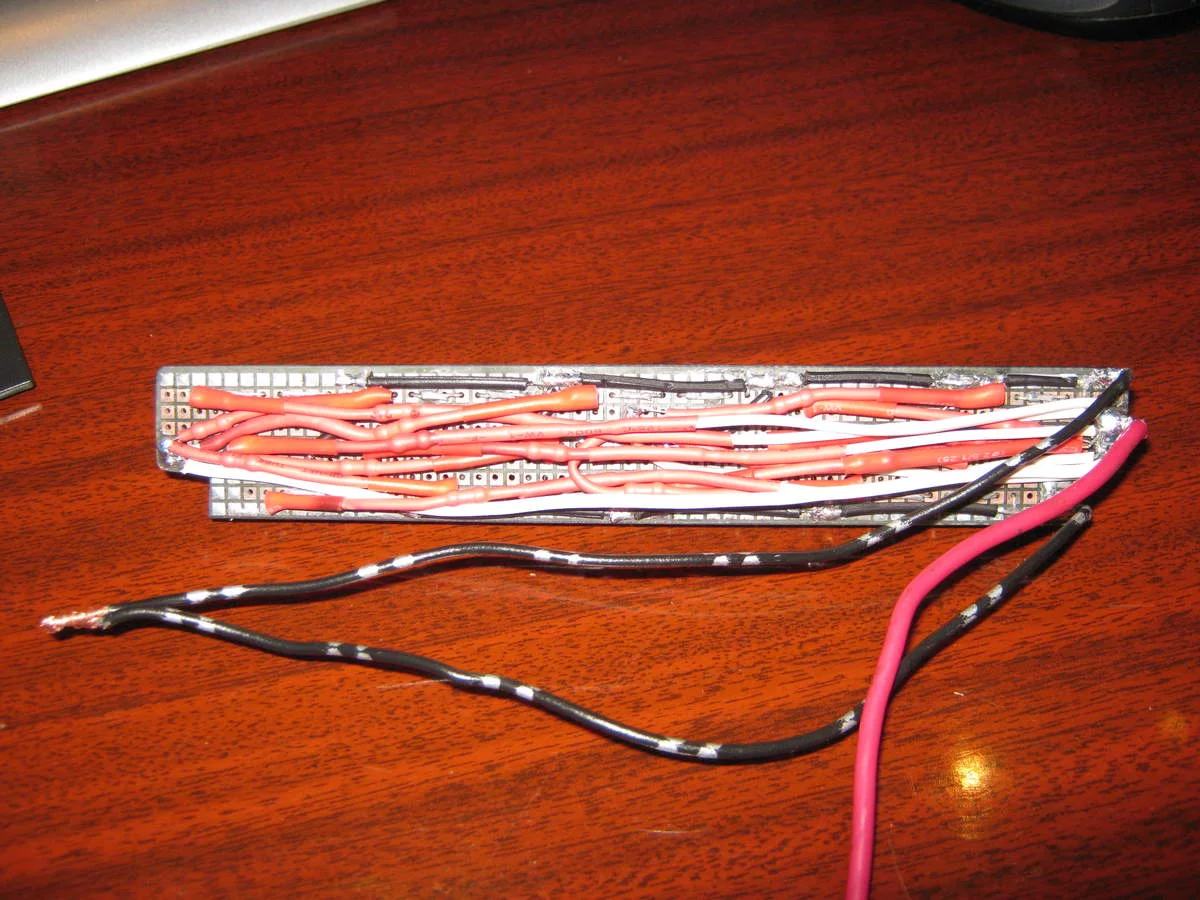

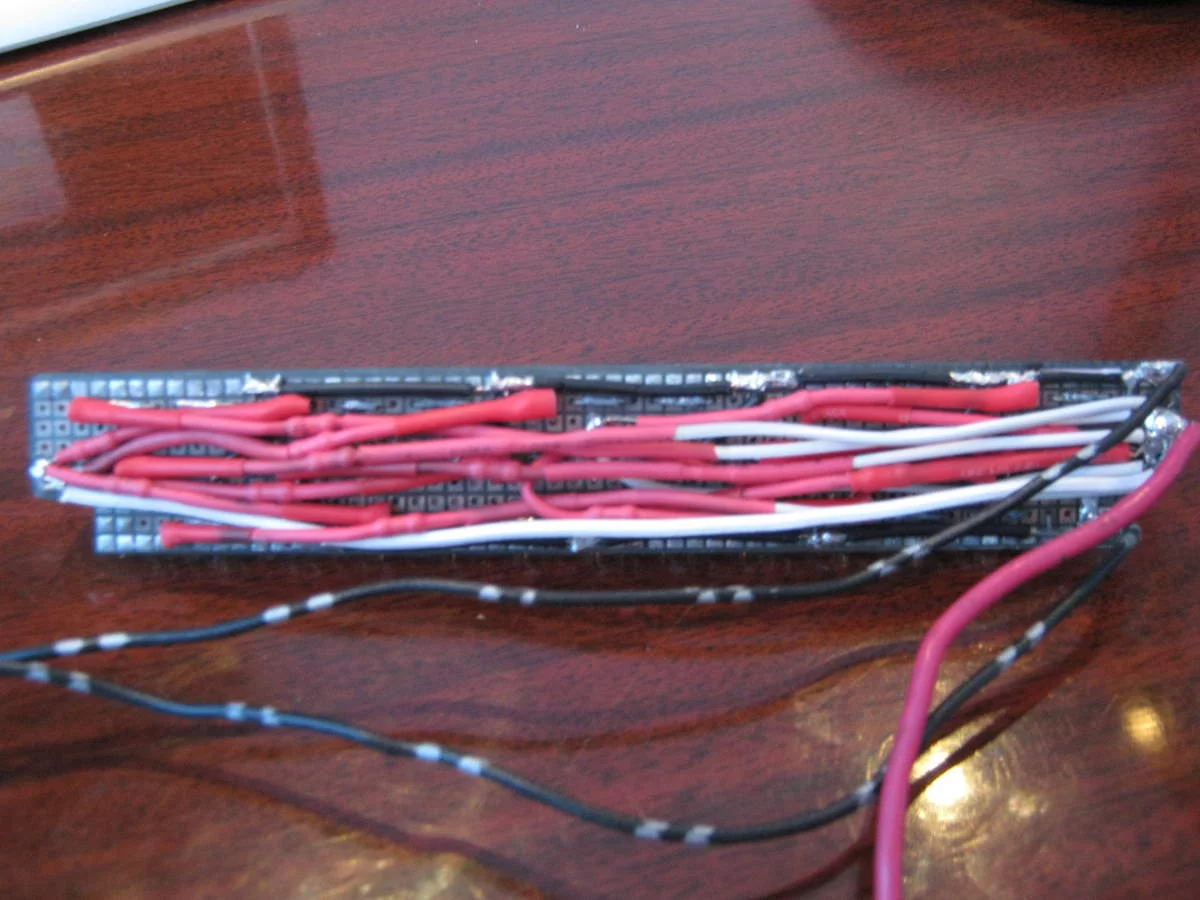

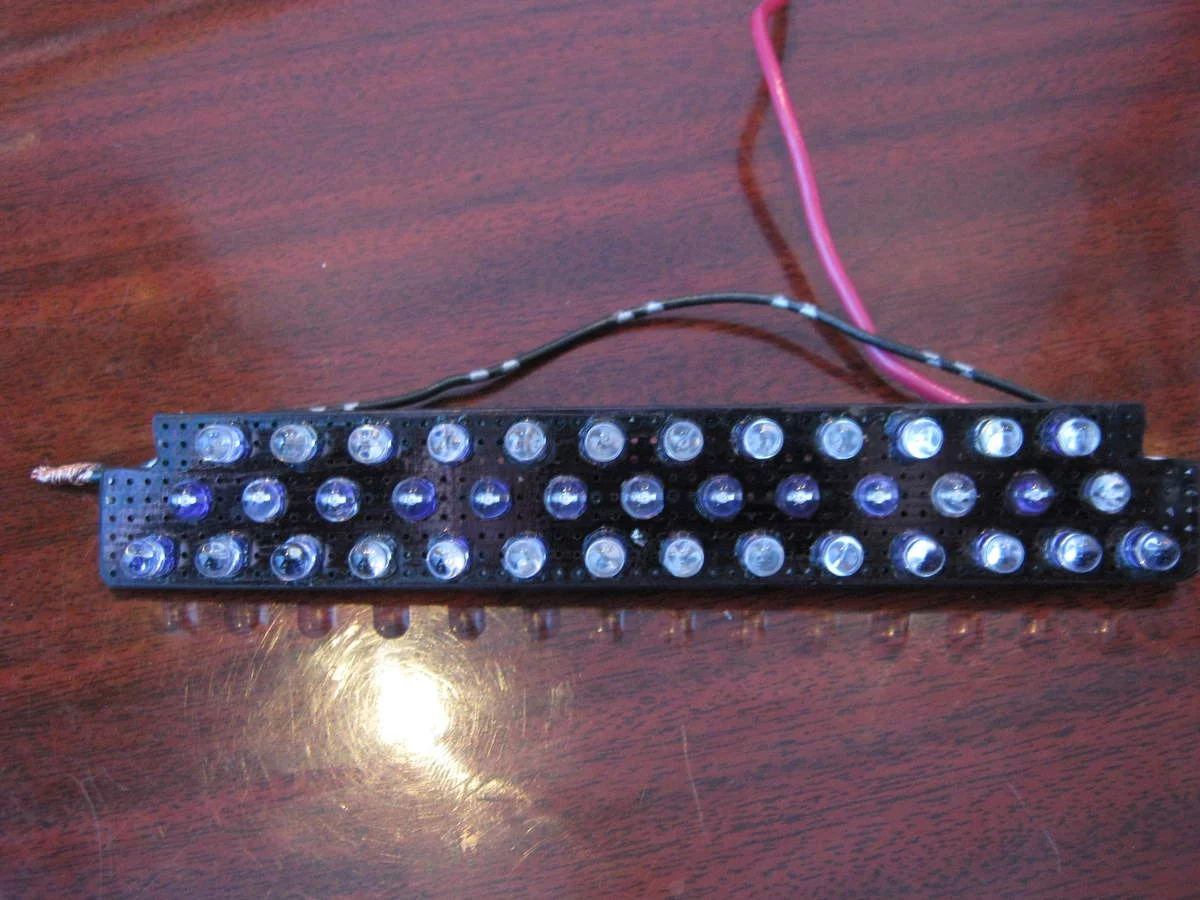

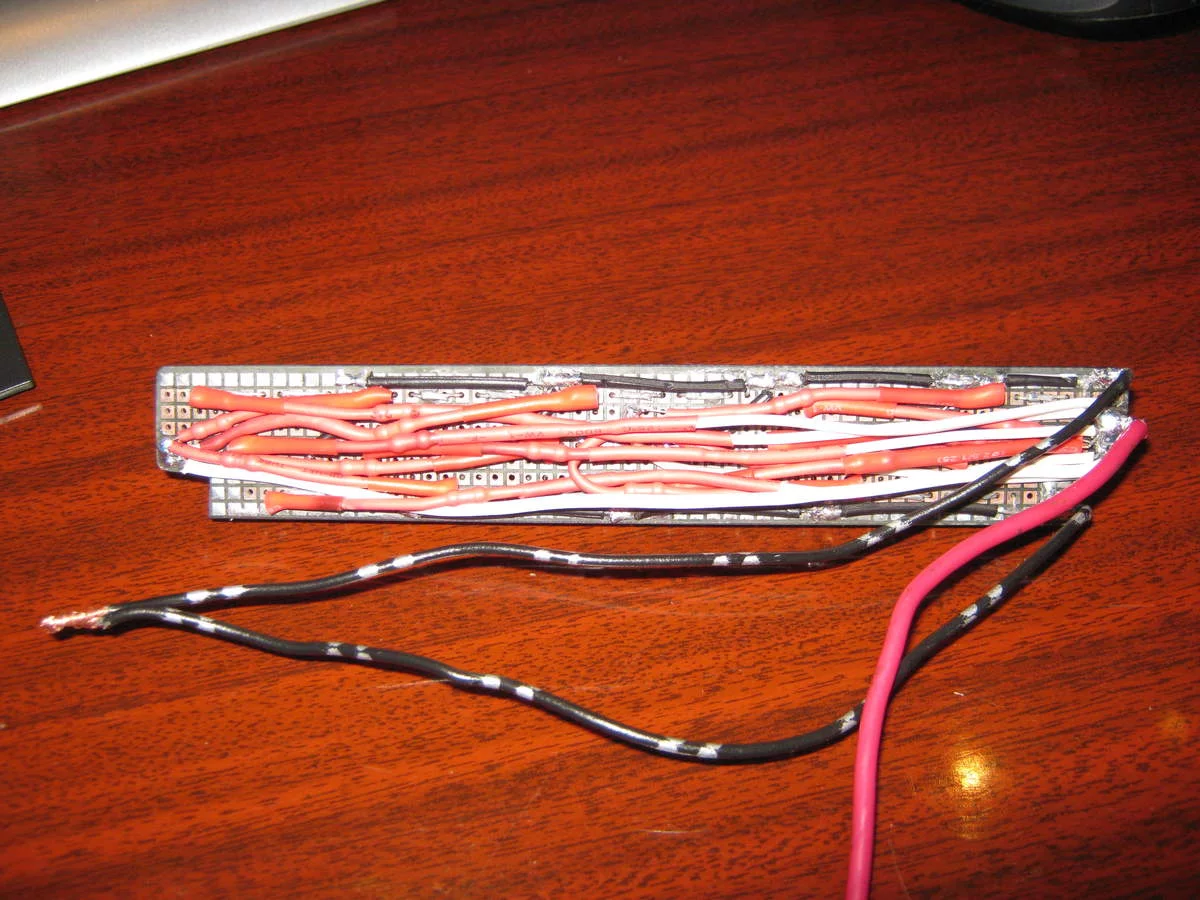

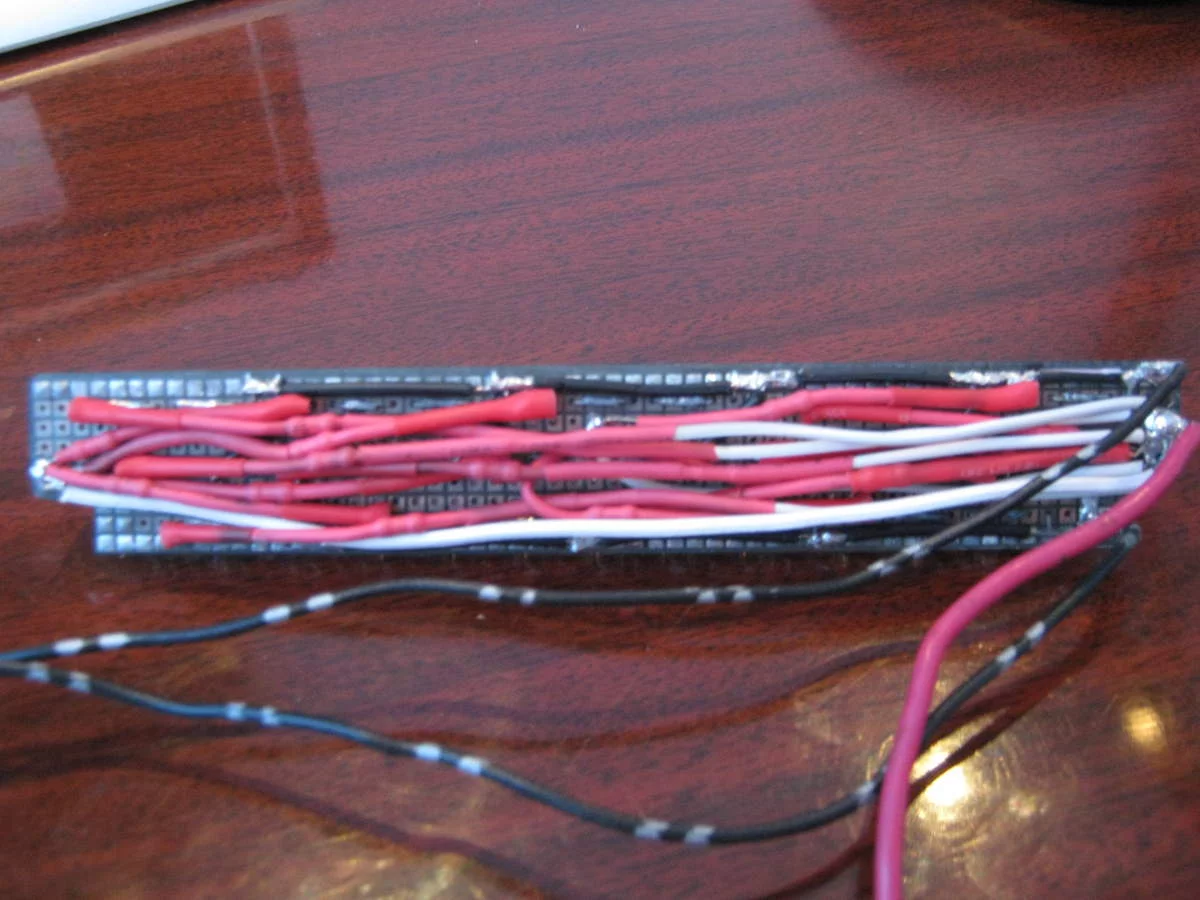

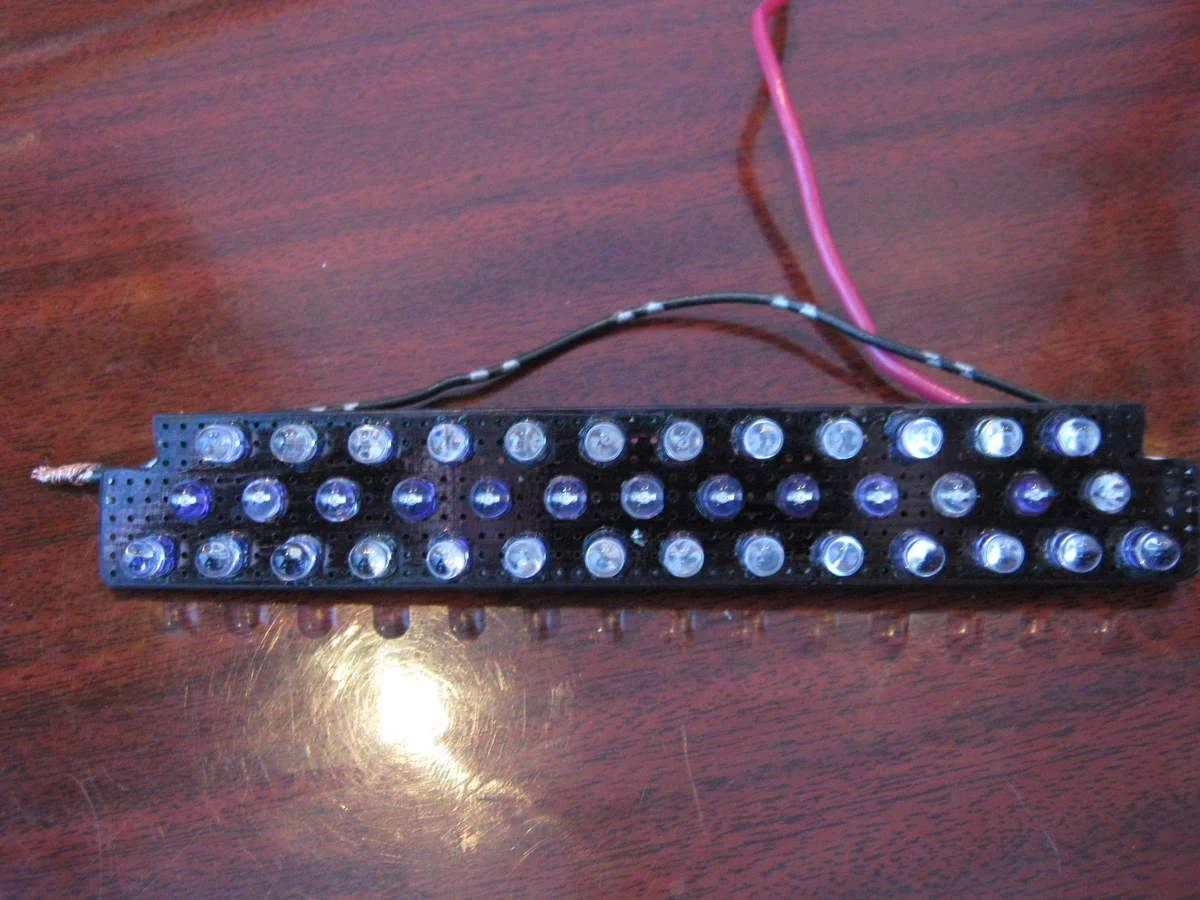

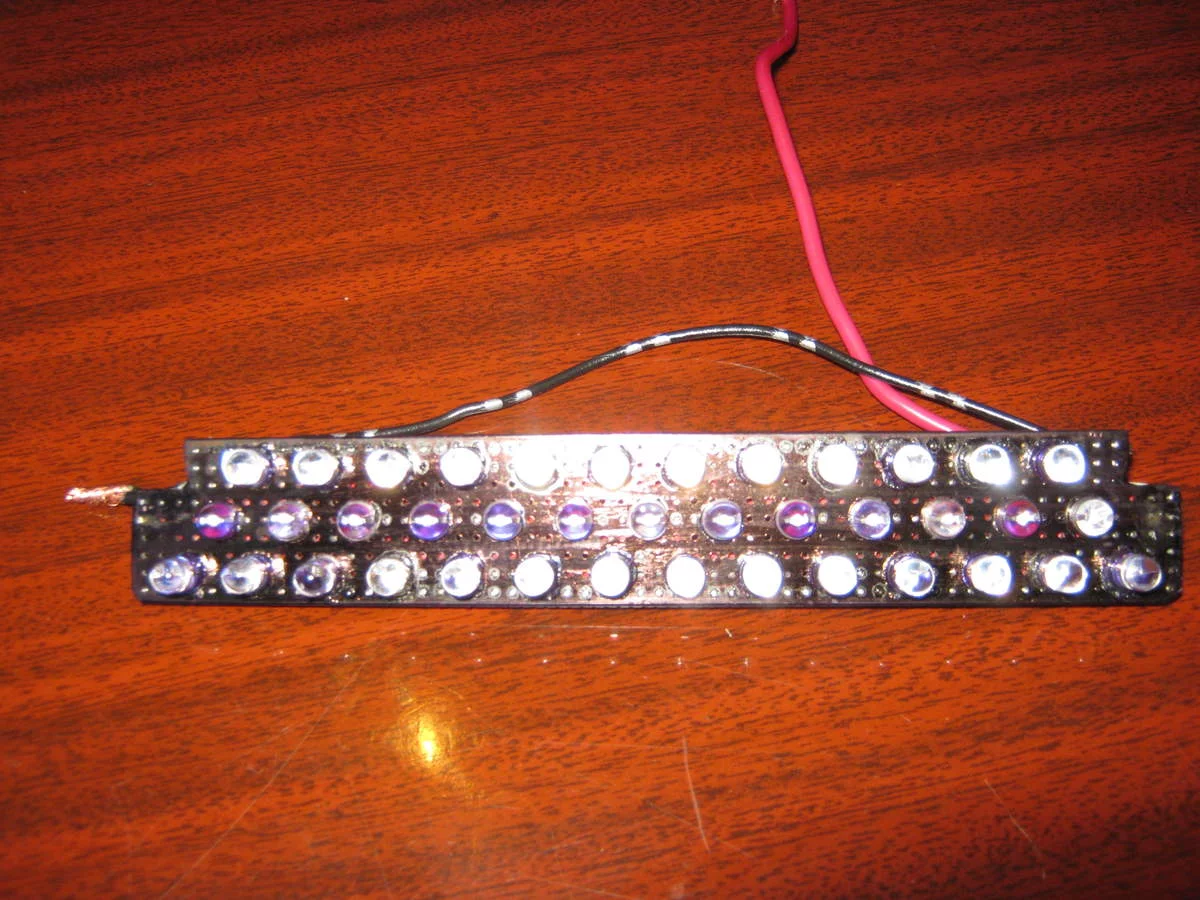

Добавил, но вряд ли схема поможет.



[roker]

Есть фотки по которым сложно лечить, по этой вообще невозможно. Надо разобраться в этом клоповнике. Даю 90% что это ошибка монтажа.
Если я все правильно посчитал должно быть 13 групп по 3 светодиода и соответственно 13 резисторов.



[saund86]

Есть фотки по которым сложно лечить, по этой вообще невозможно. Надо разобраться в этом клоповнике. Даю 90% что это ошибка монтажа.
Если я все правильно посчитал должно быть 13 групп по 3 светодиода и соответственно 13 резисторов.

Почти. 1-первый и третий ред( Это светодиоды 2.9 вольт. 8 групп по 3 светодиода. и 1 группа- 2 светодиода.
А 2-ред(средний) Это светодиоды 2 вольта. 3 группы по 3 светодиода и 2 группы по 2 светодиода. В итоге 14 групп.- 14 резисторов

Я сам думаю. что не так спаял, может нельзя резисторы разной мощности спаять в общий плюс(+).?



[roker]

Мощность не при чем. Намудрили со схемой, ищите ошибку. Включайте каждую группу по отдельности, проверяйте, потом уже в общую шину можно включать



[saund86]

Мощность не при чем. Намудрили со схемой, ищите ошибку. Включайте каждую группу по отдельности, проверяйте, потом уже в общую шину можно включать

Спасибо. Может это чем поможет прояснить проблему. Когда проверяю через мультиметр Ставлю в положение (Амперы). Переключатель в положение (20 m). Прибор показывает 0.45-0.46.\
И да резисторы у меня на 0.25w.



[roker]

Не видя что и как измеряется эти данные бесполезны.



[saund86]

Извиняюсь, понял. что показатели 0.45- 0.46 это суммарная мощность потребляемая всеми светодиодами.
Вот моя последовательная схемы подключения светодиодов.
1). 3 светодиода по 2.9 вольт + резистор 180 оМ/0.25w
2). 2 светодиода по 2.9 вольт +резистор 330 оМ/0.25W
3). 3 светодиода по 2 вольта + резистор 300 оМ/0.25w
4). 2 светодиода по 2 вольта + резистор 430 оМ/0.25w
Может в них , что не так.



[Def461]

Как только поймёте глупость фразы "светодиод по **.**В", так сразу и получится понять причину проблемы.



[ruslana00]

Как только поймёте глупость фразы "светодиод по **.**В", так сразу и получится понять причину проблемы.

Точно?



[roker]

Точно?

ВАХ? Не, не слышал!



[ruslana00]

3 светлодиода + резистор на 300 - как-то будет светится точно. Возможно не долго, но для понимания, что подключено верно, достаточно. Нет - подключено неверно, и никакие ВАХ тут не помогут.



[roker]

Ставлю в положение (Амперы).

Щупы суете надеюсь в разрыв схемы?

Переключатель в положение (20 m). Прибор показывает 0.45-0.46.\

0,45 мА - хрень какая-то. Или неправильно меряли, или еще что-то.

показатели 0.45- 0.46 это суммарная мощность потребляемая всеми светодиодами.

Определитесь это ток или все таки мощность?

3 светодиода по 2.9 вольт + резистор 180 оМ/0.25w

Еще раз. Допустим есть три светодиода с прямым падением в 3 вольта при токе 20 мА. 12-9=3. То есть 3 вольта мы должны погасить резистором. 3/0,02= 150 Омммммм.
Ну 180 тоже пойдет, только ток уменьшится, значит должны получить что то приближеной к 20 мА, но не получаем. Отсюда вывод - в схеме или монтаже засел товарищ *****.



[saund86]

Как только поймёте глупость фразы "светодиод по **.**В", так сразу и получится понять причину проблемы.

Ну и что не так написано?

Щупы суете надеюсь в разрыв схемы?

0,45 мА - хрень какая-то. Или неправильно меряли, или еще что-то.


Определитесь это ток или все таки мощность?

Еще раз. Допустим есть три светодиода с прямым падением в 3 вольта при токе 20 мА. 12-9=3. То есть 3 вольта мы должны погасить резистором. 3/0,02= 150 Омммммм.
Ну 180 тоже пойдет, только ток уменьшится, значит должны получить что то приближеной к 20 мА, но не получаем. Отсюда вывод - в схеме или монтаже засел товарищ *****.

1. Щупы сую в разрыв схемы.
2. При проверке схемы из 3 светодиодов и резистора, получаю, 3.6 мА.
3. И Очень греются резисторы.
Вопрос в чем мой *****?



И для тех кто флудит, лучше б помогли, чем херьнёй страдать.

3 светлодиода + резистор на 300 - как-то будет светится точно. Возможно не долго, но для понимания, что подключено верно, достаточно. Нет - подключено неверно, и никакие ВАХ тут не помогут.

Ну как тогда подключить правильно???????????????????



[roker]

1. Хорошо
2. Странно, питание точно 12 вольт? И это, от чего питаете, тоже важно, а то есть кадры которые берут дохлый БП, который при малейшей нагрузке радостно усаживается до неприличных напряжений.
3. Греются все сразу, или при проверке каждой отдельной ветки каждый отдельный резистор?

Светодиоды красные? При поданом питании меряли падение напряжения на светодиоде?



[roker]

Я так примерно и думал. 12 вольт делим на 180 Ом ииии...
Охоссспаде! Получилось 67 мА точнее эти самые

64 мА

что в пределах погрешности дешевого мультиметра. Ну а греется он понятно почему: 12*0,064 = 0,768 Вт это ********** можно.
Вывод светодиоды каким то образом в схему не попали, работают только резюки



[Гість 3253]

Сопротивление бесполезно!(С)



[saund86]

У меня мультиметр дт 9208А, как на нём правильно мерить миллиамперы.
Так светодиоды горят, но резисторы греются как утюги.

Сопротивление бесполезно!(С)

И в чем причина.



[Гість 3253]

У меня мультиметр дт 9208А, как на нём правильно мерить миллиамперы.
Так светодиоды горят, но резисторы греются как утюги.

Они и будут греться. Привыкни.
12-9=3
3/160=0.188
56 милливатт на резистор. Рассеивать им - некуда, они в шубе.
