НА 75Е-80Е-90Е трансляция не только в Ku-диапазоне

[Дмитрий Засядько]

Посколюку Юра уже купил у меня мотоподвес, вкратце опишу порядок установки:
1. Выбрать место с видом на юг. Учтите, что тарелке понадобится пространство для разворота
2. Установить кронштейн. Вертикальная труба на кронштейне должна быть _строго_ вертикальной. Проверять отвесом.
3. На мотоподвесе есть шкала "latitude". Рядом прорезь, метка и болт. Отпустить 4 болта на мотоподвесе и выставить по шкале широту местности. Это где-то 50 градусов (вообще-то лучше уточните по картам широту Лозовой).
4. Мотоподвес подключить к рессиверу антенным кабелем при выключенном рессивере. Не перепутайте вход и выход мотоподвеса.
LNB - провод к конвертеру, Res - к рессиверу (там подписано).
Дать команду мотоподвесу выкрутить в нулевую позицию.
5. Выключить рессивер и отсоединить мотоподвес.
6. Прикрутить мотоподвес к кронштейну. Корпус мотоподвеса должен быть направлен _строго на юг_. Рекомендую использовать Google Earth, навигатор GPS или ориентироваться по солнцу. Компас может врать.
7. Установите тарелку на хобот мотоподвеса. Вдоль хобота идут вертикальные линии (следы формы для литья). Сориентируйте по ним тарелку, чтобы она стала ровно. Учтите, что хобот в сечении круглый, и тарелка может своим креплением провернуться вокруг хобота.
8. На мотоподвесе есть шкала "Elevation". Посмотрите, какой угол элевации показывает метка возле шкалы.
9. Наклоните тарелку на угол (elevation минус угол оффсетности). Угол оффсетности Харьковской тарелки 0,9 м я, к сожалению, точно не скажу
Тем более, что тарелок 0,9 м харьковчане выпускают аж три модификации.
Ну, примерно 21 градус там...
Короче, угол наклона тарелки будет такой же, как если на НТВ+ настраивать.
10. Подсоедините антенным кабелем рессивер к мотоподвесу, а мотоподвес к конвертору
11. Включите рессивер и в настройках укажите для режима USALS ваши точные географические координаты (смотрим по Google Earth)
12. в настройках спутников укажите, что для переключения используется USALS-мотоподвес.
13. Если повезёт, вы таки что-то поймаете
14. Когда всё заработает, займитесь установкой конверторов С-диапазона.
15. Дисек-переключатель подсоединяется после мотоподвеса
Рессивер - мотоподвес - дисек - конвертор
16. В рессивере у вас спутники, вещающие в Ку и С -диапазонах одновременно прописываются как ДВА разных спутника, например "Ямал Ку" и "Ямал С"
17. Поскольку конвертор С-диапазона сидит не совсем в фокусе, то тарелка при приёме со спутника в С-диапазоне будет направлена чуть правее или чуть левее истинного направления на спутник. В этом случае протокол USALS неудобен, а используется протокол Diseqc 1.2.
18. Протокол Diseqc 1.2 используется так: тарелка вертится в полуручном режиме с пульта рессивера командами "езжай на запад" и "езжай на восток" до тех пор, пока добьёмся максимума сигнала с нужного спутника. После этого положение тарелки "запоминается" в памяти мотоподвеса в ячейке под номером, соответствующем номеру спутника в списке в рессивере.
19. Не забудьте, что кроме команд позиционеру нужно одновременно посылать команды дисек-переключателю для выбора конвертора.



[slavlex]

Не могу согласится с таким утверждением:"17. Поскольку конвертор С-диапазона сидит не совсем в фокусе, то тарелка при приёме со спутника в С-диапазоне будет направлена чуть правее или чуть левее истинного направления на спутник. В этом случае протокол USALS неудобен, а используется протокол Diseqc 1.2." На ресиверах Openbox (по краиней мере) в режиме Usals можно делать тоже самое.



[Дмитрий Засядько]

На ресиверах Openbox (по краиней мере) в режиме Usals можно делать тоже самое.

Можно, но нужно указывать не истинную позицию спутника, а чуть восточнее или чуть западнее.



[Дмитрий Засядько]

Гм...
Я уже переживаю за парня. Купил моторчик, и после этого ни разу ни звонил, ни на форуме не появлялся...
Как бы не случилось чего с ним.



[Absinth]

Не, ну блин ребята, я думал кого-то зацепит мое высказывание о том, что для Ямала 201 в Си зеркала 1,20 маловато. Или нет? Сорри за флуд



[Дмитрий Засядько]

А вот, жду, может Юра тут отпишется, как у него на 0,9 ловится С-диапазон.
Судя по картам покрытия Ямала на Посилання видалено можно у нас на 0,9 ловить.

Вот: Посилання видалено
43 ДБв. По табличке справа достаточно 0,8 м. тарелки.



[Yurec3]

Гм...
Я уже переживаю за парня. Купил моторчик, и после этого ни разу ни звонил, ни на форуме не появлялся...
Как бы не случилось чего с ним.

а вот и я жив, здоров, цел и невредим;а не появлялся я долго, потому что пошла черная полоса: проблемы, заботы, дела. вобщем замотался я совсем и небыло времени даже отписаться тут а не то что антенну установить.

Вынужен огорчить Диму. Не узнает он в скором времени от меня как ловится С-диапазон на 0,9. Я не успел купить С-головку . Была только для прямофокусных антенн -- не стал рисковать, куплю в следующий раз.
Ивот тогда конечно напишу все...
Кстати, очень доходчиво все описано, СПАСИБО.
Вот только вопрос один есть :
__у меня строго на юг если повернуть тарелку - она будет смотреть прям в
__ крону огромного дерева.просматриваются только (я так думаю)
__65E-90E. ито если высота дома напротив будет не слишком велика.
__на 100% я уверен только в 75E.
__можно ли сразу ресивером развернуть мотор на необходимый градус и
__начать настраивать с этого спутника?



[slavlex]

Все можно. Попробуй почитать тут:Посилання видалено, уже все разжевано,в том числе и твоя проблема с закрытым югом. Там же найдешь и про переделку прямофокусных головок под офсет( например при помощи пакета из под сока).Полезный ресурс для начинающих и не только... Сам начинал там.Удачи!



[Дмитрий Засядько]

Ну, как я себе представляю, настройка антенны на полярном подвесе или мотоподвесе подразумевает:
1. вертикальность опоры (проверяем отвесом)
2. точно выставленную широту места (угол отклонения оси вращения от вертикали). Выставляется по шкале на мотоподвесе или по бумажному шаблону для полярки дядьки Замкового.
3. точно выставленное направление на юг. Выставлять по Гугле Ерс, компас не годится (не точный)
4. тарелка на хоботе подвеса должна быть установлена без проворота влево-вправо
5. наклон самой тарелки тоже надо устанавливать точно. Тут уже нужен прибор - сатфиндер, ибо по транспортиру и отвесу можно только приблизительно выставить.
6. конвертор должен быть в фокусе тарелки. И расчитан на установку именно на таких тарелках.



[Shamanchik]

Вынужен огорчить Диму. Не узнает он в скором времени от меня как ловится С-диапазон на 0,9. Я не успел купить С-головку . Была только для прямофокусных антенн -- не стал рисковать, куплю в следующий раз.
Ивот тогда конечно напишу все...

Мужики не заморачивайтесь, С-голова для прямофокусной антенны с родным облучателем прекрасно работает на оффсетной тарелке...
Я тоже поначалу лепил облучатель из пакета сока и пивной банки - но решил что это ерунда, а более "подвинутый" облучатель делать было в облом....

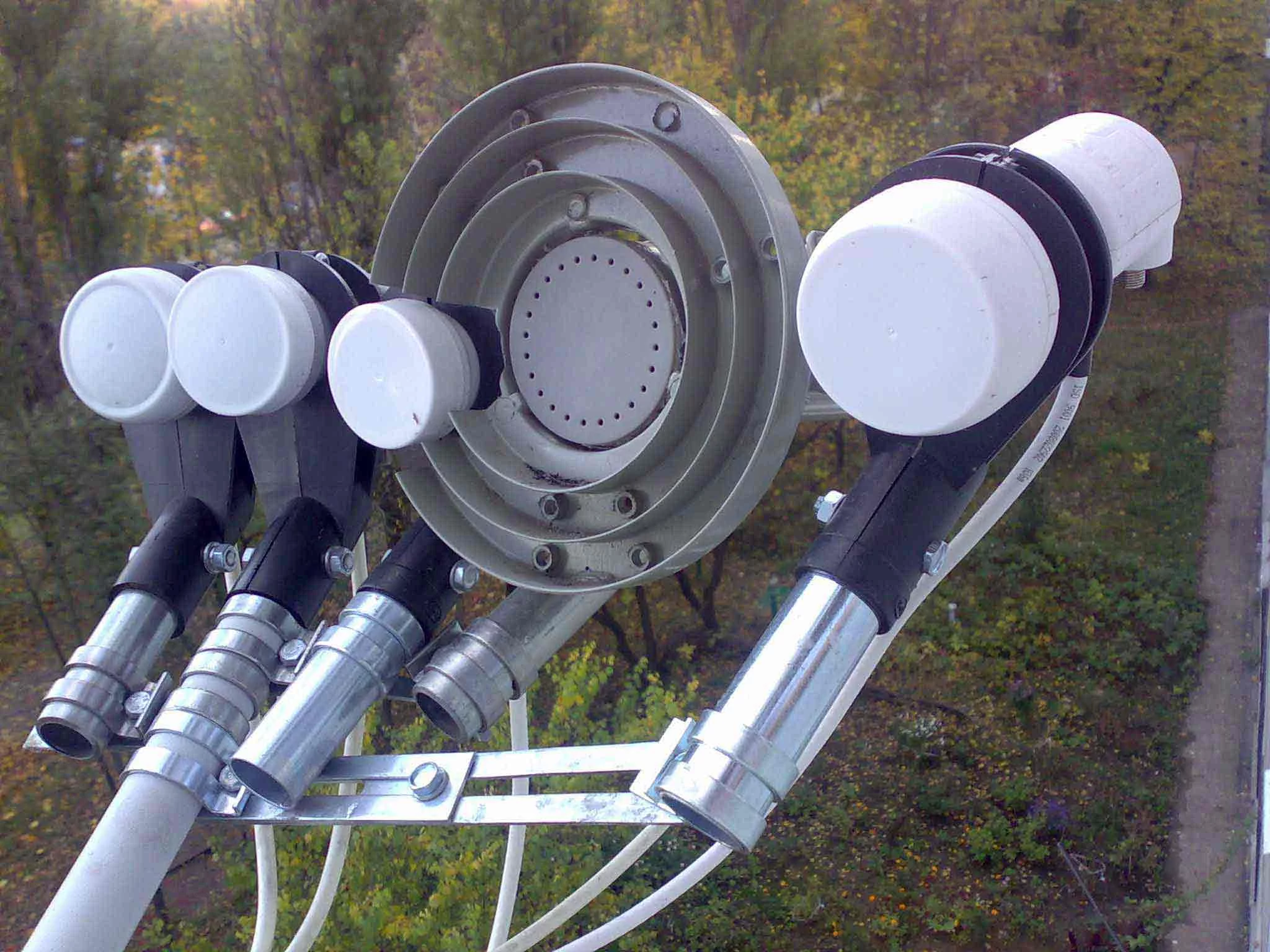

В доказательство фото одного из моих мультифидов на Харьковской тарелке 1,2

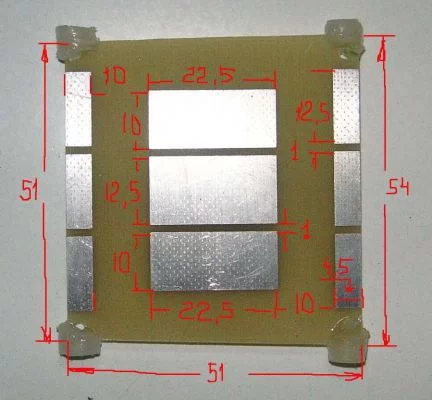

Тарелка направлена на 40Е, а С голова принимает 49Е и вдобавок как видите на фото облучатель обрезан под соседнюю головку, если не обрезал бы та качество сигнала было бы больше на 15% (в головку вставил чудо пластину сделанную по мотивам альяно, потратил на изготовление минут 10). Потом при непогоде качество сигнала в С диапазоне сильно не падает как в Ку диапазоне и поэтому сильный запас по уровню не нужен...

Хочу провести эксперимент по приёму С диапазона с 90E с таким же конвертером/облучателем на тареле Triax TD88, но всё как-то в облом сделать кронштейн для крепления С головы на триакс...
