как расчитать двутавр?

[dimon 72]

как расчитать двутавр?

Добрый день,
помогите расчитать двутавр под плиты перекрытия:
плита пустотка 6 на 1.5, балки-двутавры по краям плит
расстояние между стен 4,2-4,5
вес 1плиты 2,8
что дальше делать не пойму,учился на механика
это строение уже стоит,предпологаю строить второй этаж,хочу понимать на сколько можно будет нагружать пол 2 этажа
Миниатюры



[dimon 72]

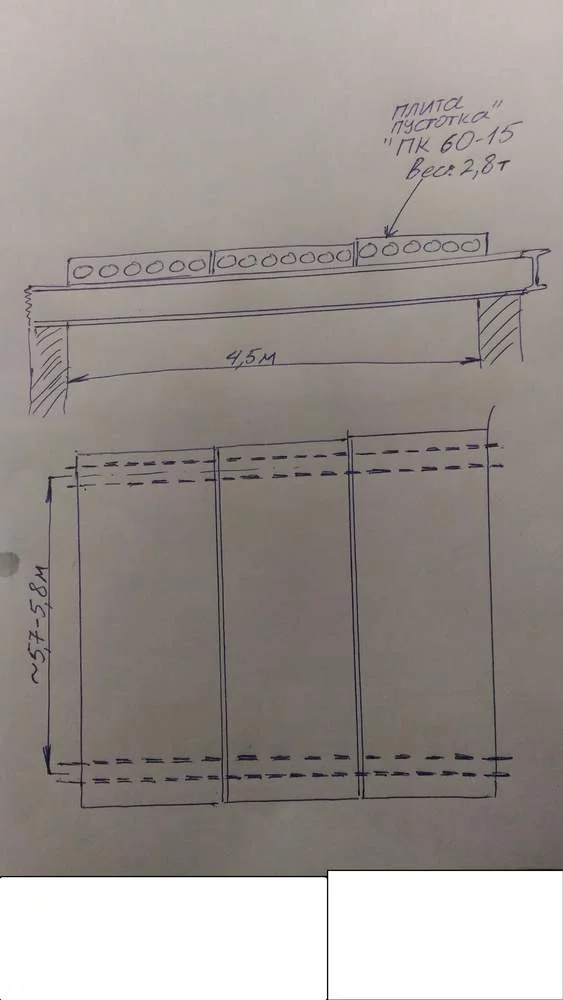

вот чертежик



[veltotem]

Может лучше плиты развернуть на 90 градусов?



[dimon 72]

здание(гараж) простояло лет 10-12,кругом уже застроились соседи,такчто крутить уже там не куда,
зимой стоит со снеговой нагрузкой,так что ,,жопа,, это громко сказано
меня интересут -двутвр работает на приделе?
стена второго этажа пойдет по периметру первого,так что плиты грузиться не будут,разве что мебелью, и гипсокартоными перегородками.
нижний этаж в кирпич,фундамент тоже с запасом,слабое место это двутавры,вот я и интересуюсь на сколько это слабое место,
за аргументированые доводы, лучше с цифрами с меня пиво
или шоколадка
да,уклон небольшой см30 на 18 метрах,так что зимой я думаю снега бывает нормально,когда у нас снег бывает



[dimon 72]

буду завозить для 2 этажа газаблок,хочу манипулятором сразу поставить на крышу поддоны, но почемуто стремно,



[dimon 72]

Ув.Артифакт,да учился и могу с Вам легко пообщаться о структуре металла,температурных режимах закалки(феррит,мартенсит) о легирующих элементах.
и просчет я уже сделал по гуглу,просто хочеться знать мнение спецов,дело в том что на двутаврах под нагрузкой есть прогиб,хочу знать,на сколько он опасен.
так что двутавры у меня прИделе ,не простаивают
Повторюсь,за дельный совет,отблагодарю
С бригадой строителей еще не определился,может кому будет интересно.
площадь постройки предполагаеться 70кв.м



[fumaka]

Какой номер балки? Могу просчитать прогиб и точечную нагрузку на средину при σmax.



[worlon]

ТС, может сверху плит кинуть еще двутавр и сделать независимій пол второго єтажа? заодно утеплишь второй єтаж



[ARCH INNOVATION]

На чертеже у вас края плит свисают? если да, то это не совсем правильно.



[portnoi]

хочу понимать на сколько можно будет нагружать пол 2 этажа

На плитах написана нагрузка.

это строение уже стоит

Толщина стен?



[Dest1ny]

скажи номер двутавра.По-поводу армояса - это лишнее.Дом в кирпич построенный.По-поводу закладных все таки соглашусь)



[dimon 72]

стена в кирпич,под балками типа колоны в полтора,под балками метал.пластины типа закладных,
двутавр 18,марку не спрашивайте,покупал б/у
по фундаменту вопросов нет,делался с большим запасом прочности



[dimon 72]

На чертеже у вас края плит свисают? если да, то это не совсем правильно.

Да,свес есть,см по15-20



[neal]

В таком случае...

а как же увеличение нагрузки на грунт, увеличение нагрузки на фундамент на излом?
вдруг пятка фундамента узкая и при локальном увлажнении грунт даст просадку?



[veltotem]

здание(гараж) простояло лет 10-12,кругом уже застроились соседи,такчто крутить уже там не куда,
зимой стоит со снеговой нагрузкой,так что ,,жопа,, это громко сказано
меня интересут -двутвр работает на приделе?
стена второго этажа пойдет по периметру первого,так что плиты грузиться не будут,разве что мебелью, и гипсокартоными перегородками.
нижний этаж в кирпич,фундамент тоже с запасом,слабое место это двутавры,вот я и интересуюсь на сколько это слабое место,
за аргументированые доводы, лучше с цифрами с меня пиво
или шоколадка
да,уклон небольшой см30 на 18 метрах,так что зимой я думаю снега бывает нормально,когда у нас снег бывает

"Коли я чего решил, то выпью обязательно" (с)

Почему не берёте в расчёт возрастущую нагрузку на стены, фундамент? Почему интересует только поведение двутавра?

Хочется второй этаж? Есть простой способ. Бросаете 50-60 профнастил, на него лаги с утеплителем, сверху половая доска.
Или плиты деть некуда?



[dimon 72]

кирпичной кладки там не такуж и много,70% здания выложено из противовесов башенных кранов,они толщиной 30-40 см,вес каждого противовеса около 5 тонн,фудамент еще суровей.кирпич идет по верху стены чтобы сделать уклон крыши.
да,на фото видно что крайняя плита лежит на стене, т.е на балку она легла 1,2метра.



[В.А.]

Странные механики пошли. Может положить этот 4х метровый двутавр №18 на два кирпича, запастись магнитной стойкой с индикатором. Попросить любимую тещу попрыгать посреди двутавра и открыть для себя чудный мир модуля Юнга?



[ch]

Если двутавр № 18 обычный 18Б1 и с коэфф запаса 1,2 получим:
по напряжению - 236 МПа (должно быть не более 230) - не проходит
по прогибу 1/165 пролета (желательно 1/250) - это не так критично (на ваше усмотрение)

если ничего не грузить сверху (коэфф запаса 1,0) то
по напряжению - 196 < 230 - проходит
по прогибу - 1/198

если двутавр усиленный 18Б2 то с коэфф 1,2
по напряжению - 194<230 - проходит



[dimon 72]

Всем спасибо кто отписался в теме и в л.с
Вы будете смеяться,но не хочеться создавать вторую тему,,как усилить,,
но может кто посоветует по усилению,желательно бюджетный вариант, какие идеи у кого есть?
предлагайте,строительной бригады еще не нашел,так что может с исполнением.



[juriks]

Учтите, что при монтаже плит возникают динамические нагрузки, как минимум в 2 раза больше расчетных статических, так что нужны временные подпорки посреди пролета.
