Электрофлуд :)
- Автор теми RUH
- Дата створення
Статус: Офлайн
Реєстрація: 09.02.2008
Повідом.: 5813
Реєстрація: 09.02.2008
Повідом.: 5813
Re: Электрофлуд

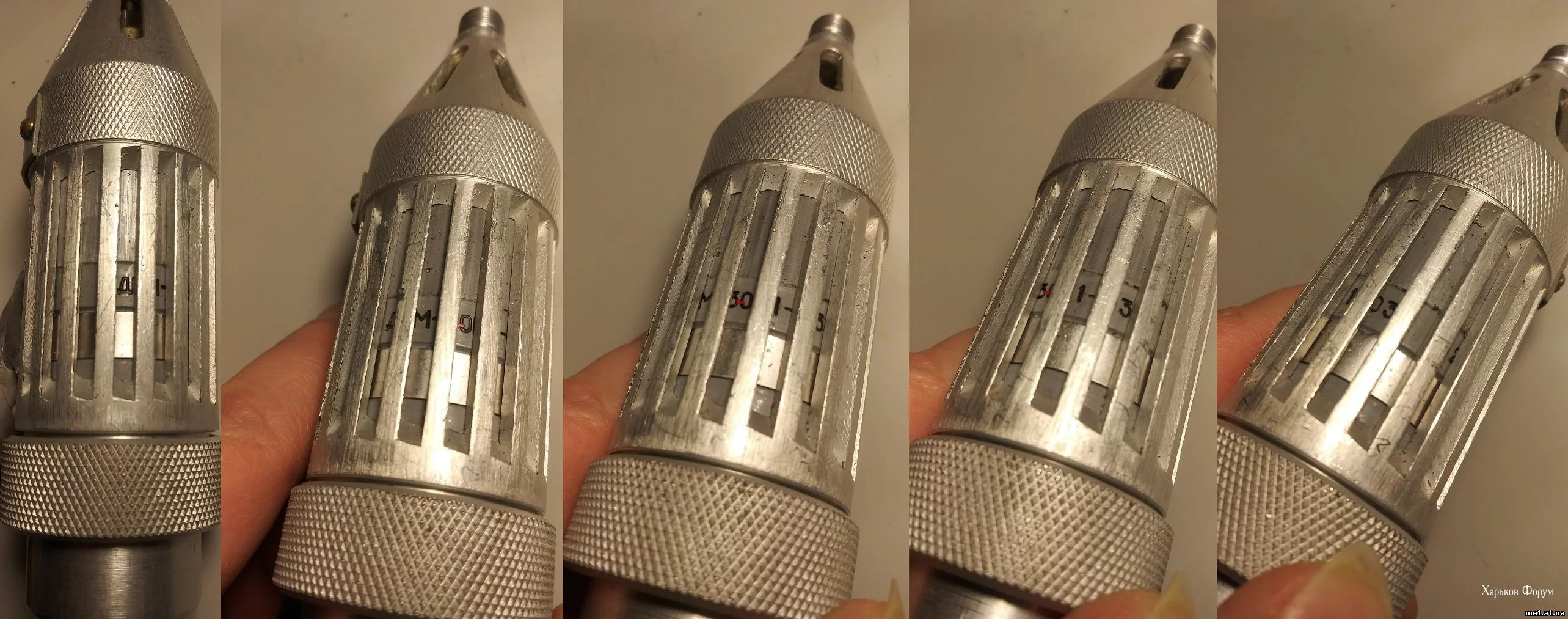

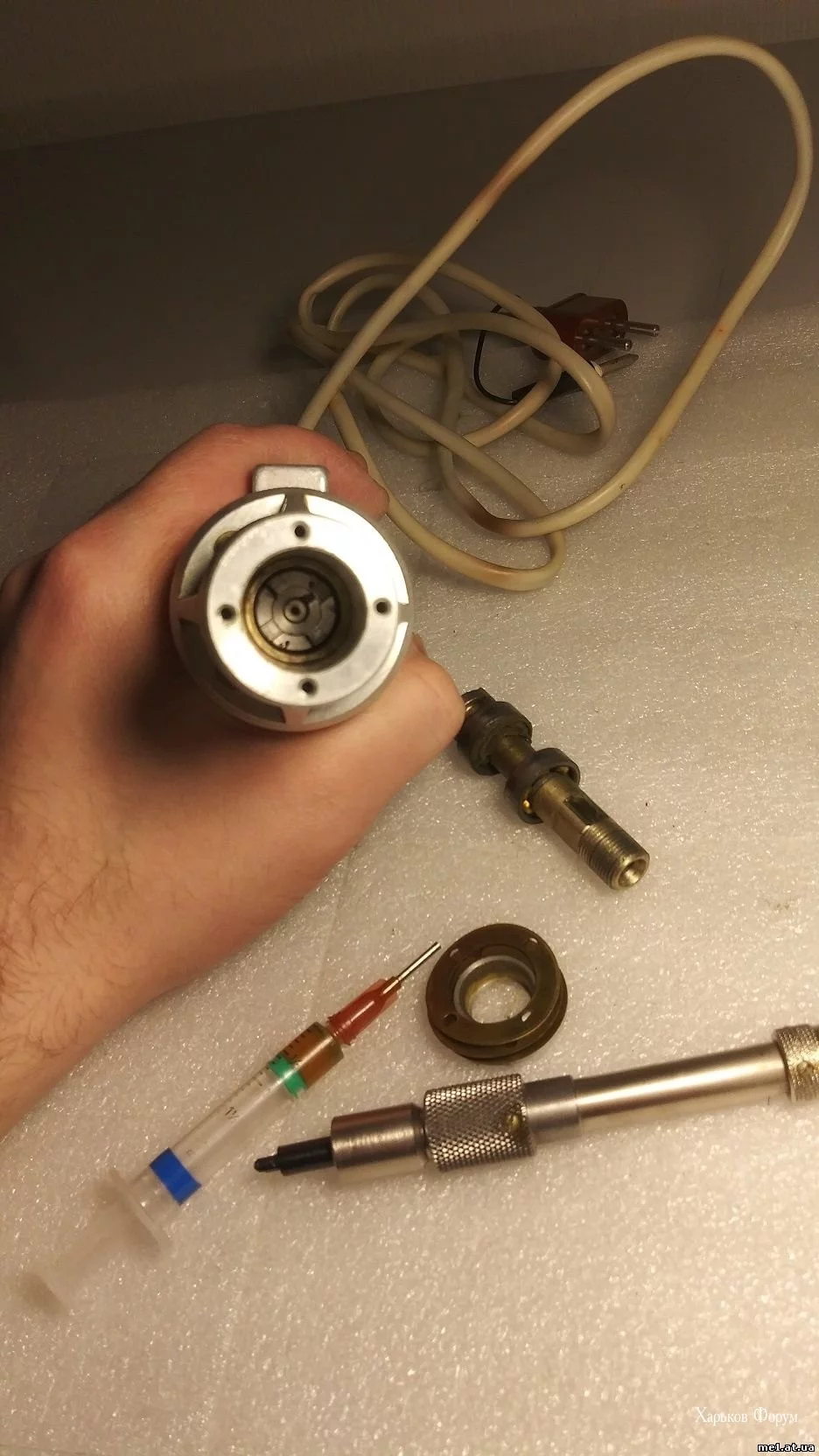

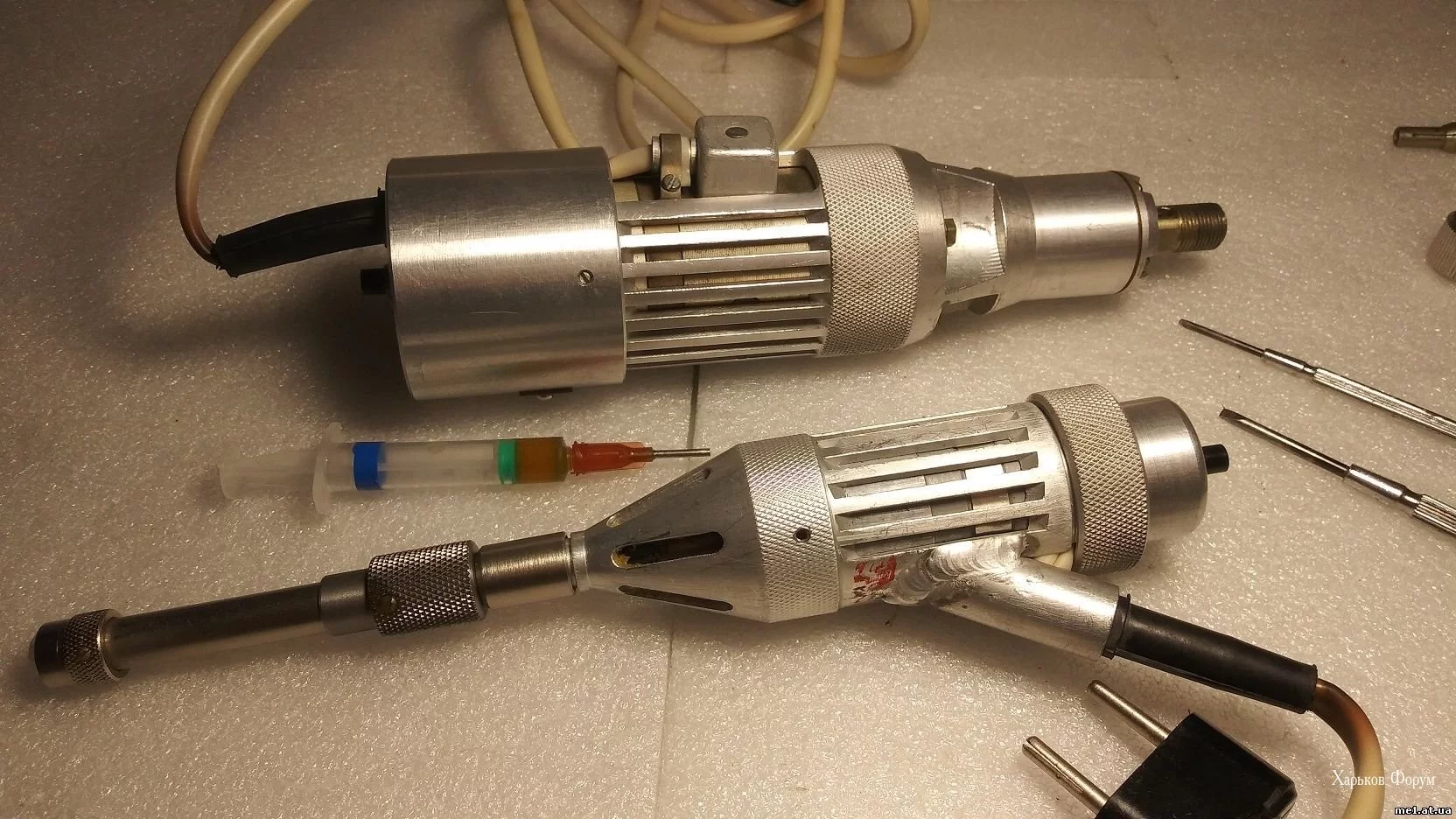

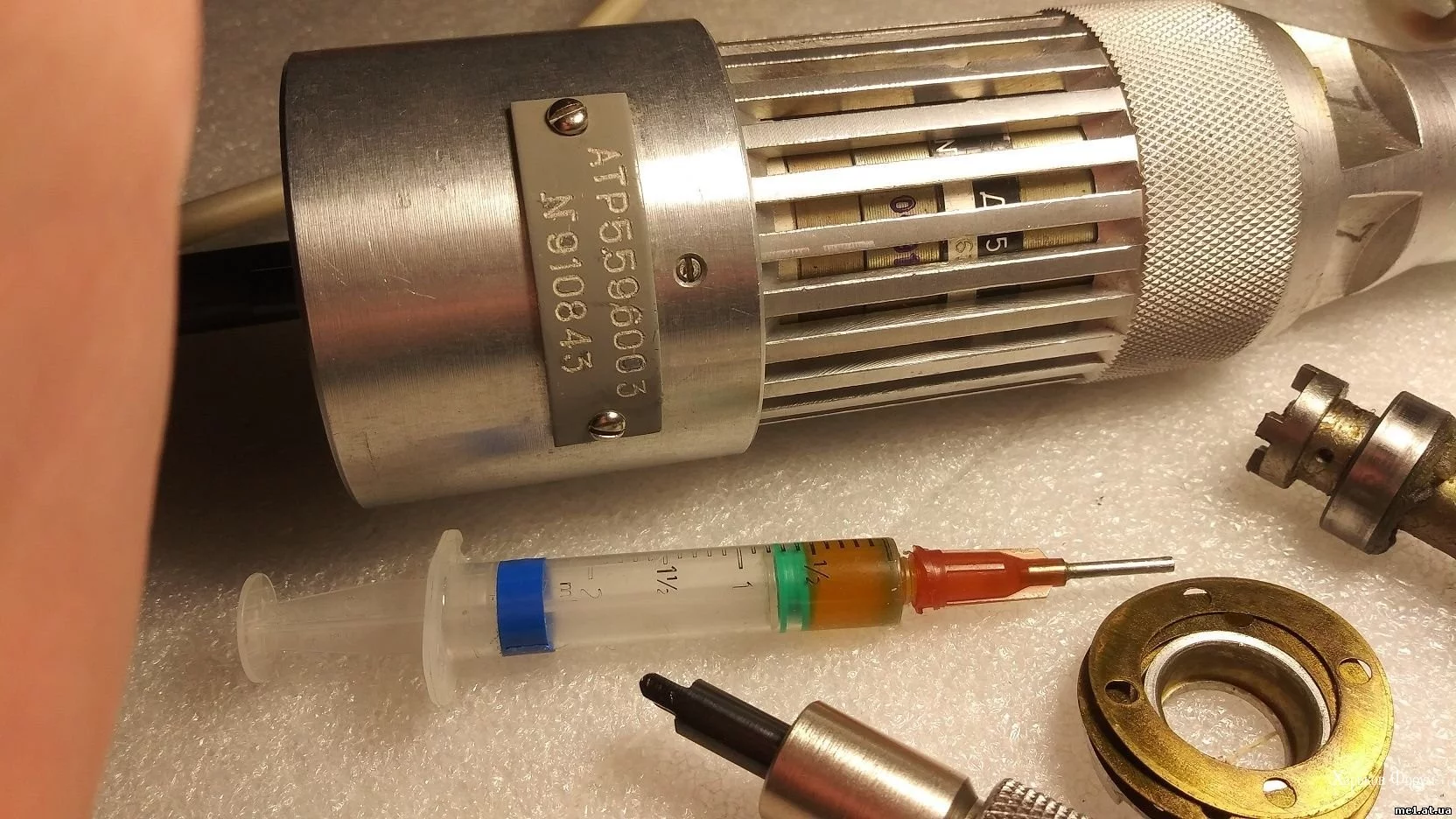

Видел кто такие штуки? По виду частичной маркировки опознаете моторы? Любая информация приветствуется.
Первый на цанге, второй на самозажимной цанге, по типу оттягивающегося зажима бит отвёрток. Предположительно на фото и есть то что видно д-15, но не фыркает.
второй, ****огично другим, можно перетащить для увеличения
Видел кто такие штуки? По виду частичной маркировки опознаете моторы? Любая информация приветствуется.
Первый на цанге, второй на самозажимной цанге, по типу оттягивающегося зажима бит отвёрток. Предположительно на фото и есть то что видно д-15, но не фыркает.
второй, ****огично другим, можно перетащить для увеличения
Статус: Офлайн
Реєстрація: 23.06.2016
Повідом.: 2638
Реєстрація: 23.06.2016
Повідом.: 2638
Re: Электрофлуд
Че-то жопная часть ДПМ-25 .. ДПМ-30 напомнила.
Видел кто такие штуки? По виду частичной маркировки опознаете моторы? Любая информация приветствуется.
Первый на цанге, второй на самозажимной цанге, по типу оттягивающегося зажима бит отвёрток. Предположительно на фото и есть то что видно д-15, но не фыркает.
Че-то жопная часть ДПМ-25 .. ДПМ-30 напомнила.
Re: Электрофлуд
В принципе, всем доволен. Работает нормально. При засыхании очень похож на импортные оригинальные составы, которые крошатся......
Я периодически приспособился использовать акриловый герметик. ;-)
В принципе, всем доволен. Работает нормально. При засыхании очень похож на импортные оригинальные составы, которые крошатся......
Статус: Офлайн
Реєстрація: 03.02.2008
Повідом.: 9665
Реєстрація: 03.02.2008
Повідом.: 9665
Re: Электрофлуд
Забавную историю расскажу:
Понадобилось мне систему охранной сигнализации DSC PC585H заставить в случае тревоги звонить на мобилу. Сначала я хотел старую мобилу приспособить, но потом решил сделать по уму и купил GSM-дозвонщик ОКО Tiny. Ну, думаю, щас на выход для "сирены" поцеплю вход дозвонщика через реле (чтобы ничего не спалить ненароком), питание подам от БП сигнализации, и будет всё работать. Потом думаю, нет, этого мало. Нужно ещё и дистанционно давать команду "отбой тревоги", а ещё хотелось бы дистанционно ставить/снимать с охраны по звонку с мобилы. Ведь дозвонщик это умеет, надо только правильно как-то оба устройства подружить.
Почитал я инструкции, посмотрел типовые схемы подключения всяких датчиков, сирены, реле и прочего, накупил три реле, макетную плату, достал диоды, резисторы, клеммы и прочее.
Сидел, обмозговывал платку для согласования и обдумывал как правильно выставить настройки обоих девайсов. Потом полез на форум производителя дозвонщика, там заморочил голову людям. Потом ещё долго "курил" инструкции и игрался с настройками сигнализации и дозвонщика. В результате оказалось, что в сигнализации есть два программируемых выхода с открытым коллектором, и их можно просто напрямую подключить на входы дозвонщика. Без реле и прочих согласующих штук. Потом оказалось, что один из входов сигнализации можно настроить не работу с датчиками, а на приём команд от дозвонщика, только надо подключить между минусом и входом один резистор как и при работе с датчиками.
Таким образом, "сложная схема согласования" по факту превратилась в пять проводков и один резистор А вся эта "химера" из сигнализации и дозвонщика теперь умеет не только звонить при тревоге, но и вставать под охрану и сниматься с охраны по звонку и SMS.
А я зря потратился на радиодетали.
Ну ничего, зато я узнал:
1) что такое "выход с открытым коллектором" и "сухие контакты"
2) что если "выход с открытым коллектором" подключать к реле, то катушку реле надо шунтировать диодом в обратной полярности. Иначе при отключении реле есть риск спалить транзистор
3) что порядок настройки охранных систем придуман не для людей, а для роботов каких-то. Потому что настройка сводится к вбиванию с цифровой клавиатуры кучи цифр почти вслепую. Для настройки параметров нужно "войти" в нужную ячейку памяти, вбить последовательность цифр, постоянно сверяясь с инструкцией и не ошибиться. Причём ввод сопровождается только невнятным попискиванием и малопонятным морганием десятка светодиодов
А настройка дозвонщика сводится к составлению длинной строчки цифирек и отправкой их по SMS
Забавную историю расскажу:
Понадобилось мне систему охранной сигнализации DSC PC585H заставить в случае тревоги звонить на мобилу. Сначала я хотел старую мобилу приспособить, но потом решил сделать по уму и купил GSM-дозвонщик ОКО Tiny. Ну, думаю, щас на выход для "сирены" поцеплю вход дозвонщика через реле (чтобы ничего не спалить ненароком), питание подам от БП сигнализации, и будет всё работать. Потом думаю, нет, этого мало. Нужно ещё и дистанционно давать команду "отбой тревоги", а ещё хотелось бы дистанционно ставить/снимать с охраны по звонку с мобилы. Ведь дозвонщик это умеет, надо только правильно как-то оба устройства подружить.
Почитал я инструкции, посмотрел типовые схемы подключения всяких датчиков, сирены, реле и прочего, накупил три реле, макетную плату, достал диоды, резисторы, клеммы и прочее.
Сидел, обмозговывал платку для согласования и обдумывал как правильно выставить настройки обоих девайсов. Потом полез на форум производителя дозвонщика, там заморочил голову людям. Потом ещё долго "курил" инструкции и игрался с настройками сигнализации и дозвонщика. В результате оказалось, что в сигнализации есть два программируемых выхода с открытым коллектором, и их можно просто напрямую подключить на входы дозвонщика. Без реле и прочих согласующих штук. Потом оказалось, что один из входов сигнализации можно настроить не работу с датчиками, а на приём команд от дозвонщика, только надо подключить между минусом и входом один резистор как и при работе с датчиками.
Таким образом, "сложная схема согласования" по факту превратилась в пять проводков и один резистор
А вся эта "химера" из сигнализации и дозвонщика теперь умеет не только звонить при тревоге, но и вставать под охрану и сниматься с охраны по звонку и SMS.А я зря потратился на радиодетали.
Ну ничего, зато я узнал:
1) что такое "выход с открытым коллектором" и "сухие контакты"
2) что если "выход с открытым коллектором" подключать к реле, то катушку реле надо шунтировать диодом в обратной полярности. Иначе при отключении реле есть риск спалить транзистор
3) что порядок настройки охранных систем придуман не для людей, а для роботов каких-то. Потому что настройка сводится к вбиванию с цифровой клавиатуры кучи цифр почти вслепую. Для настройки параметров нужно "войти" в нужную ячейку памяти, вбить последовательность цифр, постоянно сверяясь с инструкцией и не ошибиться. Причём ввод сопровождается только невнятным попискиванием и малопонятным морганием десятка светодиодов
А настройка дозвонщика сводится к составлению длинной строчки цифирек и отправкой их по SMS
Статус: Офлайн
Реєстрація: 25.07.2008
Повідом.: 25891
Реєстрація: 25.07.2008
Повідом.: 25891
Re: Электрофлуд
Ну ти ж взяв найдешевші - от в них і немає людського інтерфейсу. Впевнений, що є моделі зі зручною приложухою.
Статус: Офлайн
Реєстрація: 03.02.2008
Повідом.: 9665
Реєстрація: 03.02.2008
Повідом.: 9665
Re: Электрофлуд
А ось GSM-модуль ОКО Tiny дійсно найдешевший (якщо не брати до уваги б/у обладнання з OLX та китайські GSM-сигналізації з AliExpress). Там є якийсь свій додаток під Андроід для налаштувань, але він все одно робить це через надсилання та отримання SMS
Система DSC PC585H не є найдешевшою, хоча вона й застаріла. І там начебто є можливість програмування з комп'ютера через com-порт, спеціальний кабель та спеціальний софт, але поки що мені цього не вдалося зробити. Є ще можливість її програмувати через модем при з'єднанні із центральною станцією охоронної служби, але то не для мене, бо моя система працюватиме автономно, і там у хаті навіть дротового телефону нема.
А ось GSM-модуль ОКО Tiny дійсно найдешевший (якщо не брати до уваги б/у обладнання з OLX та китайські GSM-сигналізації з AliExpress). Там є якийсь свій додаток під Андроід для налаштувань, але він все одно робить це через надсилання та отримання SMS
Re: Электрофлуд
Ай нид хелп! ;-) Вопрос глупый, но из серии "а как его зовут".
Суть задачи: надо управлять трехфазным твердотельным реле.
По принципу, ШИМа (или как правильно назвать.)
Т.е. в пределах какого-то периода, скажем 5 секунд, надо включать на некоторое врем, условно 2 или 3 секунды. Время включения - регулировать крутилкой. Это на пальцах. ;-)

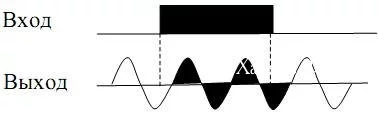

В виде картинки - где-то так:
В принципе, сделать, спаять, собрать на таймере такой задатчик сигналов проблемы для меня нет.
Но, мне надо дать ссылку на готовый блок. ВОт тот, который генерирует импульсы на входе.
Вопрос, как ОНО правильно называется? В виде готового блока?
Как его гуглить?
Ай нид хелп! ;-) Вопрос глупый, но из серии "а как его зовут".
Суть задачи: надо управлять трехфазным твердотельным реле.
По принципу, ШИМа (или как правильно назвать.)
Т.е. в пределах какого-то периода, скажем 5 секунд, надо включать на некоторое врем, условно 2 или 3 секунды. Время включения - регулировать крутилкой. Это на пальцах. ;-)
В виде картинки - где-то так:
В принципе, сделать, спаять, собрать на таймере такой задатчик сигналов проблемы для меня нет.
Но, мне надо дать ссылку на готовый блок. ВОт тот, который генерирует импульсы на входе.
Вопрос, как ОНО правильно называется? В виде готового блока?
Как его гуглить?
Статус: Офлайн
Реєстрація: 03.02.2008
Повідом.: 9665
Реєстрація: 03.02.2008
Повідом.: 9665
Re: Электрофлуд
PWM controller module
Дык, это ШИМ и есть.
PWM controller module
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
Re: Электрофлуд
Оно правильно называется "реле времени"
Пример:
Оно правильно называется "реле времени"
Пример:
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
Re: Электрофлуд
Столкнулся с небольшой проблемкой. Есть 3-х фазная сеть. Три провода. Надо запитать электронику 5 вольт. С гальванической развязкой.... Конструировать свой БП - нет часа та натхнення. Вопрос, это просто я не нашел БП 380/5В? Или реально дефицитный товар?
Столкнулся с небольшой проблемкой. Есть 3-х фазная сеть. Три провода. Надо запитать электронику 5 вольт. С гальванической развязкой.... Конструировать свой БП - нет часа та натхнення. Вопрос, это просто я не нашел БП 380/5В? Или реально дефицитный товар?
Статус: Офлайн
Реєстрація: 17.08.2005
Повідом.: 48704
Реєстрація: 17.08.2005
Повідом.: 48704
Re: Электрофлуд
Очень специфический, я б сказал, товар.
А что мешает запитаться от одной фазы и нуля обычными 220В?
Очень специфический, я б сказал, товар.
А что мешает запитаться от одной фазы и нуля обычными 220В?
Статус: Офлайн
Реєстрація: 07.02.2009
Повідом.: 2280
Реєстрація: 07.02.2009
Повідом.: 2280
Re: Электрофлуд
А сеть точно З-х фазная ?.
Сейчас однофазная сеть имеет три провода.
А сеть точно З-х фазная ?.
Сейчас однофазная сеть имеет три провода.
Re: Электрофлуд
У любой задачи есть разные решения. Подкинуть 4 провод (нуль) тоже вариант, конечно...
Да я так и понял про специфику. Спасибо.
У любой задачи есть разные решения. Подкинуть 4 провод (нуль) тоже вариант, конечно...
Статус: Офлайн
Реєстрація: 04.04.2008
Повідом.: 9427
Реєстрація: 04.04.2008
Повідом.: 9427
Re: Электрофлуд
))
Это плата за то что ты можешь гордо всем говорить что работаешь через HAL а не какой то там древний SPD. Другое дело что на разных архитектурах и вендорах будет свой сорт и цвет граблей , но то таке....
))Это плата за то что ты можешь гордо всем говорить что работаешь через HAL а не какой то там древний SPD. Другое дело что на разных архитектурах и вендорах будет свой сорт и цвет граблей , но то таке....
Статус: Офлайн
Реєстрація: 28.04.2006
Повідом.: 704
Реєстрація: 28.04.2006
Повідом.: 704
Re: Электрофлуд
Женя, могу заделиться в небольших объемах, но он 2х компонентный и долго не живет
Женя, могу заделиться в небольших объемах, но он 2х компонентный и долго не живет
Статус: Офлайн
Реєстрація: 25.02.2008
Повідом.: 678
Реєстрація: 25.02.2008
Повідом.: 678
Re: Электрофлуд

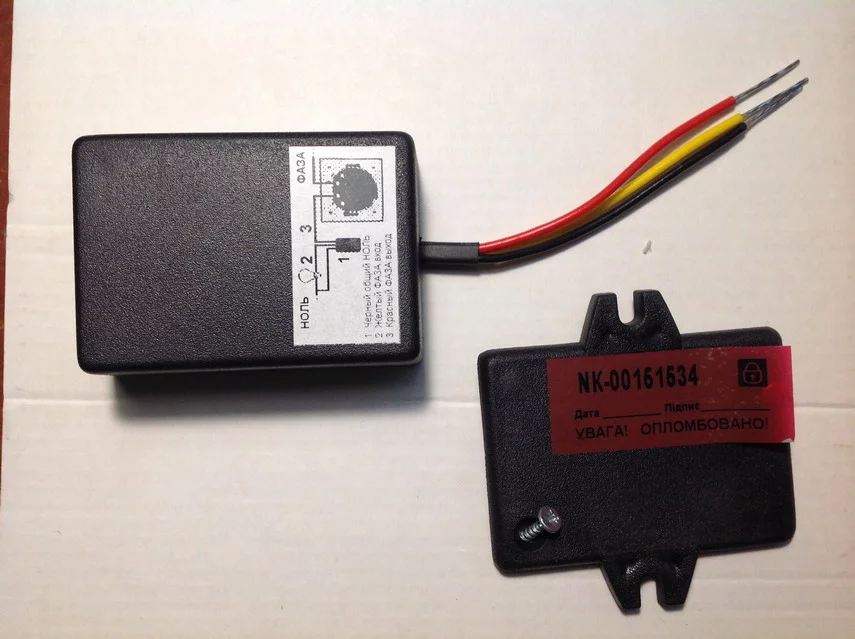

А как выреагируете на запросы рынка боретесь с пусковыми токами LED-светильников?

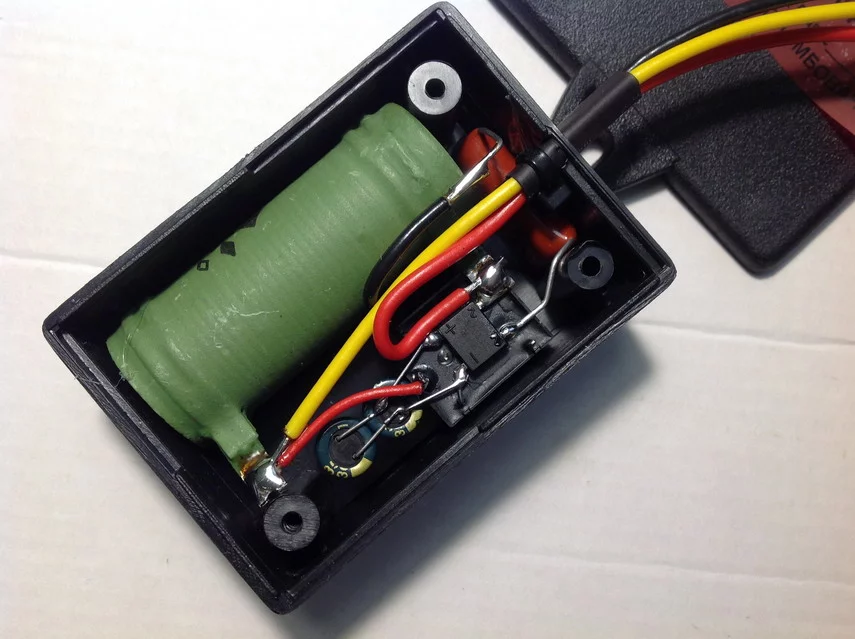

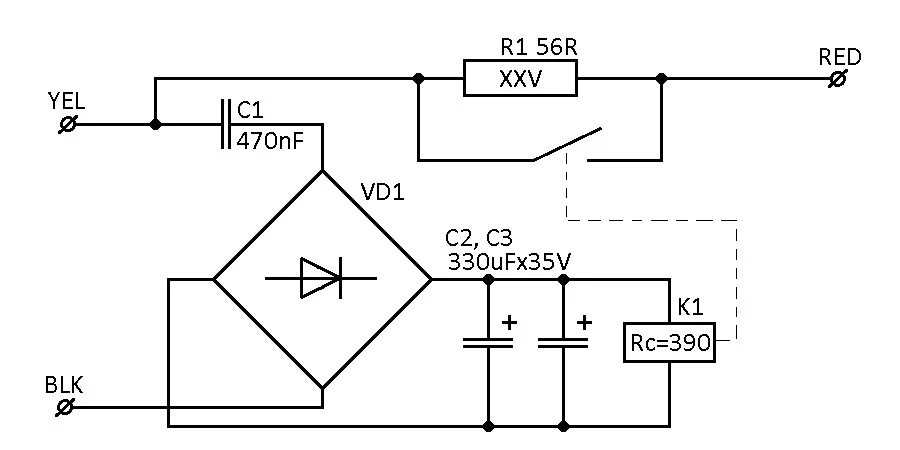

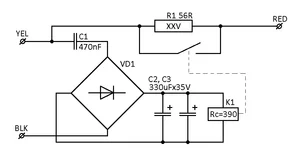

Кстати, непосредственно подсказака пану Джонсону. Если убрать R1, получится та самая задержка включения. Раз в ТЗ не указан характер нагрузки, и желаемый угол включения. В этом экземпляре задержка чуть меньше секунды. Очень понравилась идея: изящно, и детали из тумбочки.
А как вы
Кстати, непосредственно подсказака пану Джонсону. Если убрать R1, получится та самая задержка включения. Раз в ТЗ не указан характер нагрузки, и желаемый угол включения. В этом экземпляре задержка чуть меньше секунды. Очень понравилась идея: изящно, и детали из тумбочки.
