[roker]

RUH, ООС заведена с самого выхода, после дросселя. Сечение около 1 мм диаметром, 6 витков на ферритовом стержне. Тут я проблем не вижу.

То не та ОС, что до дросселя! Эта ОС давно выпилена. Единственный провод от силы не считая земли приходит на резистор R34 непосредственно с выходного кондера.
Reset, в предыдущем посте описал осциллограмму. Размах пульсации на малой подгрузке (80 мА при 12В) 150 мВ. Форма - иголка, период 12 мкс. Под нагрузкой пульсация немного растет, что логично.

ЗЫ. П..дец. Резисторы, имитрующие нагрузку сгорели, пока фоткал осциллограмму.

ЗЗЫ. Хорошо что есть третья пива в холодильнике



[Гість 3253]

Если пульсации не дорастают до порядка просадки - просто не хватает коэффициента стабилизации.

Дело в том, что многообмоточный дроссель как в БП ПК применяют не просто так, а ради эффекта взаимной стабилизации.

Так вот сей эффект при куче напряжений и скрадывал бока.

Ты убрал лишние напряжения и они не нагружены - естественно, что их магнитный поток ни где не проходит и ни как не влияет, соответственно - ты имеешь дело со стандартной схемотехникой одноканальных БП и... она утверждает, что Кос у тебя - говно...

Выпей пивца и по свободе притули туда какую-нибудь усиль, хоть на 1м транзисторе, хоть на ОУ - иначе реакция на ошибку будет слабоватой.

P.S. Форма "игла" говорит о тормозности диода и работе дросселя в режиме насыщения (ну или его высокой паразитной ёмкости. Не должно ни каких игл быть после дросселя на LowESR конденсаторе тем более.



[roker]

Сдается мне, что на большей нагрузке стабилизация будет лучше.
Да, про дроссель в курсе, по сути ведь трансформатор тока выходит, если не ошибаюсь.
Короче, буду трассерить плату для МК с индикатором, свистелками и перделками, заложу место под ОУ и подрублюсь на фидбэк 7500.

Диод FR307. Trr=500 нс. Тормоз, конечно. Дроссель насыщается видимо из-за малой нагрузки. Кондер впаян на лапах, до платы пара сантиметров, может выделилась пульсация? Потом керамику поставлю, то мелочи.



[Alex-М]

Так плата ж родная. Я только повыпаивал детали. До этого ж работал нормально

При изготовлении аналогичного девайса пришлось повозиться с землями. Правда добавил стабилизацию (ограничение) по току и амперметр. В результате при 18В и 15А на выходных клеммах напряжение уменьшается на 20-30 мВ по сравнению с холостым ходом.



[roker]

Классно! Схемкой не поделитесь?
Делали с нуля или из АТХ? Если второе, то донор, должно быть, хороший был.

Ограничение по току не планирую, мне достаточно будет отсечки питания в случае выхода из заданного предела. Ток и напряжение буду мерить МК с выводом на индикатор 2*20.



[Гість 3253]

Ограничение по току не планирую, мне достаточно будет отсечки питания в случае выхода из заданного предела.

И будет гореть нагрузка Дело в том, что отсечку питания в таких случаях выполняют с времязадающей цепью, иначе при КЗ или выходе из строя питаемого девайса с КЗ в нём - получаем очень мощную генерацию где-то на средних частотах. Я так уже баловался в детстве с релейной защитой на 1 период - горит кроме БП всё нахер.

Ограничение по току делается на 1м ферритовом кольце, мелком диодном мостике из шотток и 1м резисторе. Количество витков=коэффициент трансформации по току, резистор подбирается из коэффициента трансформайии, закона ома и небходимого тока ограничения, посля чего тулится в первичку то кольцо (валволодин уже всем всё это разъяснил) и выход через мост нагружается на резистор, после чего подаётся на один из входных компараторов ТЛки и можно курить - первичка и ключи в безопасности, ни какой генерации невозможно, подмагничивание тоже - ТЛка при сработке защиты рубит сразу оба полуппериода нахер. Сам когда увидел - проникся.

Ток и напряжение буду мерить МК с выводом на индикатор 2*20.

Во! Коллего Я щас сношаю моск как раз подобным девайсом. Тоже из горелыхБП и контроллера.
Только у меня цель сделать его универсальным - по выбору программы он или БП с ограничением по U и I. или зарядное устройство с десульфатацией.

Думаю мега32 потянет это всё + возможность задать пару десятков программ на уже известные аккумуляторы + засандалить режим тестирования. чтобы незвестный аккумулятор определять на предмет его реальных параметров... ну и банки в сборках выравнивать (правда это, наверное, будет другой девайс, ибо 18В никелевый аккум потребует добуя силовых каналов и обратных связей... легче сделать ещё одну мелочь, чем насовать столько в один корпус и сделать ещё и надёжным).

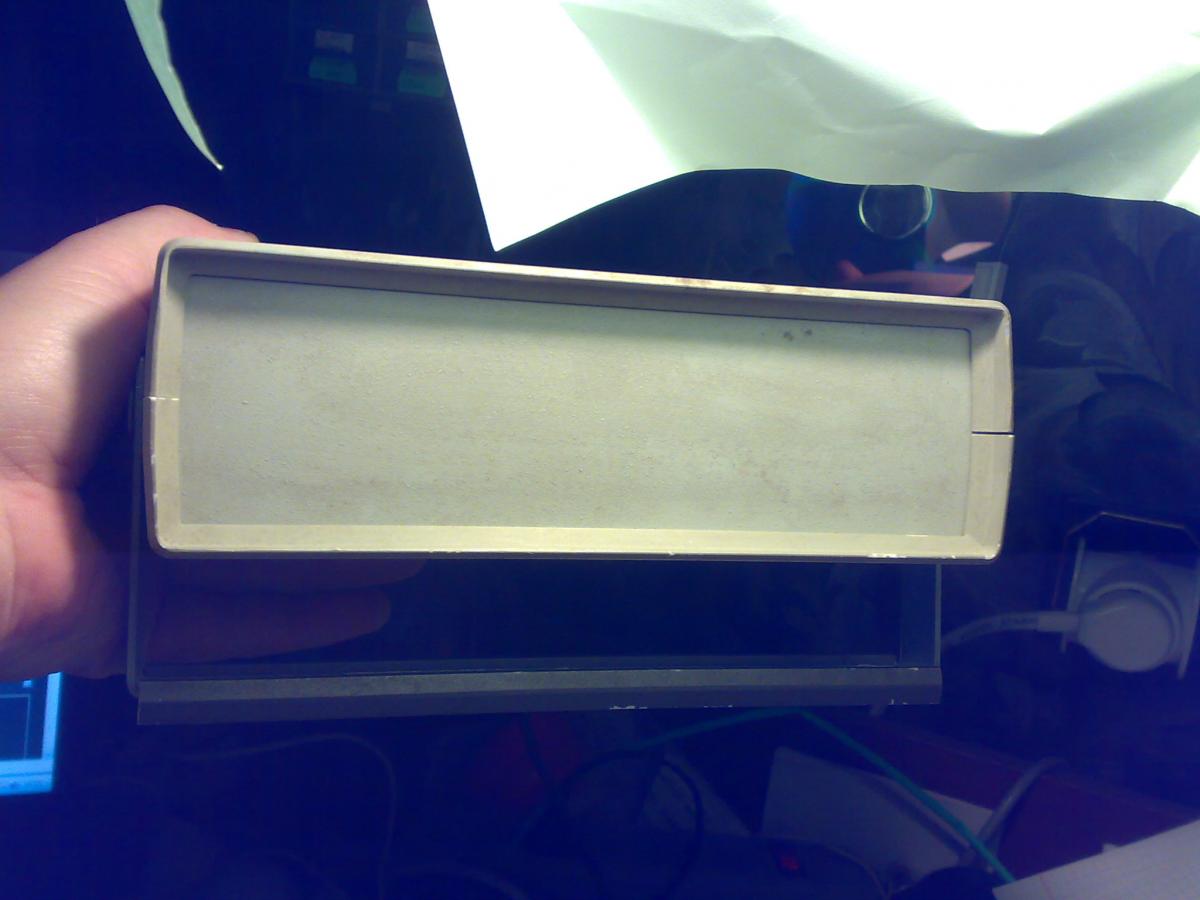

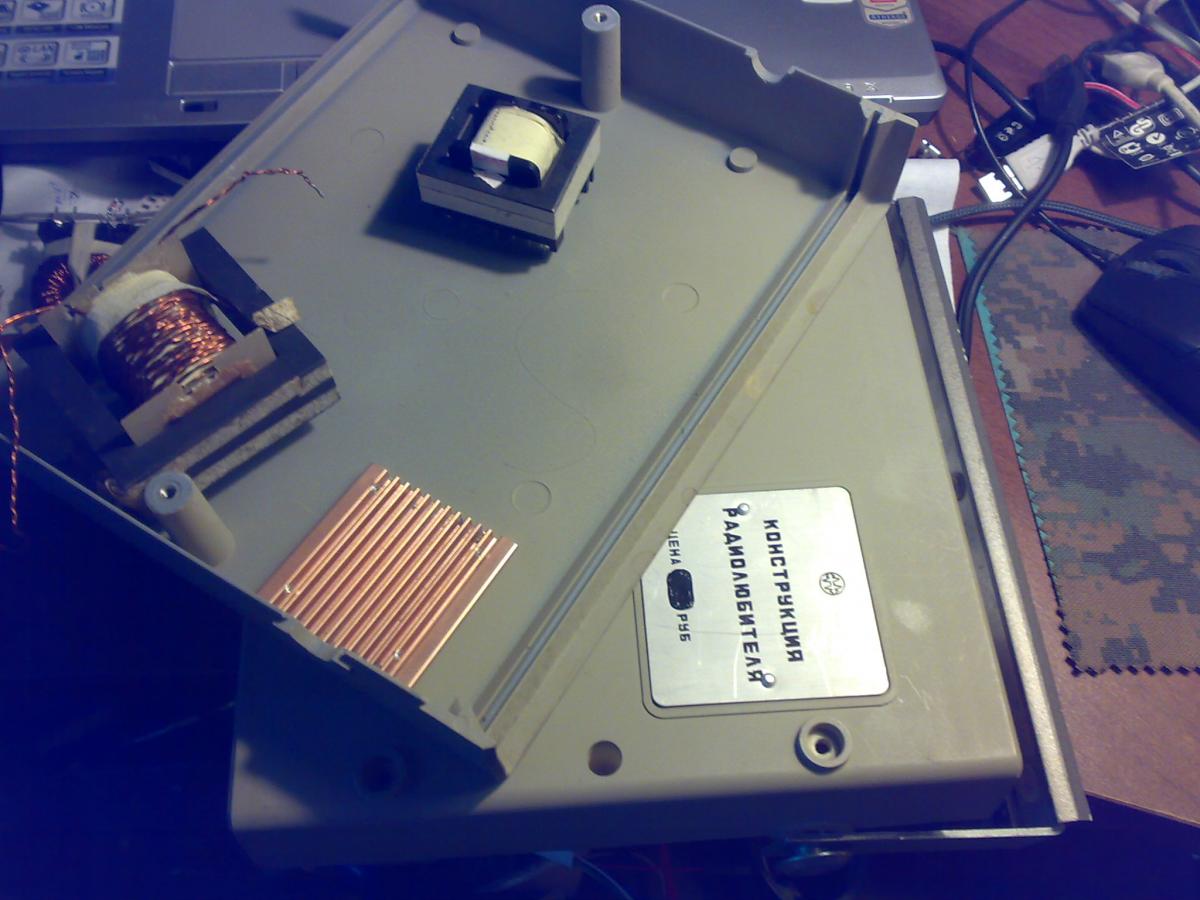

P.S. К стати, корпус - просто мечта детства:

Вот почему в совке, где эти изделия выпускались, мы - мелкие радиолюбители даже ен знали о их существовании??

P.S. Цена, затертая черным в лихие 90-е при детальном рассмотрении оказывается 8.30.



[RUH]

Рес, шо с пальцем? Вражеская пуля?



[Гість 3253]

Рес, шо с пальцем? Вражеская пуля?

Не, вполне дружественный скальпель. Пока без работы сижу - решил по врачам прошляться. 20 лет назад в юности вхуярил себе сантиметра на 2 сверло 0,7 в палец - за 20 лет выросла на том месте шышка, и, падла, совершенно не давала уже в этом году ставить барэ. Реально размером с фасолину.

Хотел ещё лет 10 назад ,когда поменьше была, сам её вынуть, благо инструмента медицинского дома больше, чем в больнице, но кисть, сука, сложнее, чем другие части тела и я не смог сам себе нормально накачать новокаин - постоянно попадал или в нерв или мимо и раствор шел под кожу. Ну а без наркоза стремно - дёрнется рука и чикну по сухожилию.

Короче я тогда забил, а сейчас решил не выябываться и сходить к врачу, который меня и запер на пару дней в отделении хирургии кисти. Шо характерно - районный хирург. к которому я пришел сначала оказался реалистом и сказал. что кисть надо делать там, так как нормально кроме там не сделает ни кто - нет ни опыта ни инструмента, а кисть, сцуко, сложная и можно наломать дров по самую ампутацию пальца.

В общем через год я туда таки доехал Теперь хожу перевязаный. Через пару неделек швы сниму.

Так терь предвидится проблема - сейчас паяльником обжечься невозможно - бинт не даст. Когда снимут - чувствую пару раз до возвращения в реальность ткну себя паяльником по привычке



[RUH]

Не, вполне дружественный скальпель. Пока без работы сижу - решил по врачам прошляться. 20 лет назад в юности вхуярил себе сантиметра на 2 сверло 0,7 в палец - за 20 лет выросла на том месте шышка, и, падла, совершенно не давала уже в этом году ставить барэ. Реально размером с фасолину.

Хотел ещё лет 10 назад ,когда поменьше была, сам её вынуть, благо инструмента медицинского дома больше, чем в больнице, но кисть, сука, сложнее, чем другие части тела и я не смог сам себе нормально накачать новокаин - постоянно попадал или в нерв или мимо и раствор шел под кожу. Ну а без наркоза стремно - дёрнется рука и чикну по сухожилию.

Короче я тогда забил, а сейчас решил не выябываться и сходить к врачу, который меня и запер на пару дней в отделении хирургии кисти. Шо характерно - районный хирург. к которому я пришел сначала оказался реалистом и сказал. что кисть надо делать там, так как нормально кроме там не сделает ни кто - нет ни опыта ни инструмента, а кисть, сцуко, сложная и можно наломать дров по самую ампутацию пальца.

В общем через год я туда таки доехал Теперь хожу перевязаный. Через пару неделек швы сниму.

Так терь предвидится проблема - сейчас паяльником обжечься невозможно - бинт не даст. Когда снимут - чувствую пару раз до возвращения в реальность ткну себя паяльником по привычке

Выздоравливай!
Ты не поверишь, но читаю тебя уже тоже с больным пальцем!))))
Приехал я только что домой, и решил повесить номерок на почтовый ящик. Взял ручную сверлилку. чтобы под саморезы отверстия пробить, и.... Сверло 2мм ломается, и мне обломком проходит через ноготь внутрь большого пальца..

Вот теперь сижу, читаю тебя и что-то мне не по себе...))) Я ж у тебя по-доброму про палец спросил, без всяких там мыслей... О как травмы через инет передаются!))



[Гість 3253]

Выздоравливай!
Ты не поверишь, но читаю тебя уже тоже с больным пальцем!))))
Приехал я только что домой, и решил повесить номерок на почтовый ящик. Взял ручную сверлилку. чтобы под саморезы отверстия пробить, и.... Сверло 2мм ломается, и мне обломком проходит через ноготь внутрь большого пальца..

Вот теперь сижу, читаю тебя и что-то мне не по себе...))) Я ж у тебя по-доброму про палец спросил, без всяких там мыслей... О как травмы через инет передаются!))

Ёпт... ты чё? А ну прекратить! Мне шо. посты теперь в маске от прошлогоднего гриппа писать?

И сходи к дохтуру - пусть под лидокаинчиком нормально прочистит рану, а то потом придётся как и мне - через 20 лет таки сходить



[name_]

при 18В и 15А на выходных клеммах напряжение уменьшается на 2-3 мВ по сравнению с холостым ходом.

можно схемку?
какое время реакции?



[Alex-М]

Исправляю свою ошибку - просадка 20-30 мВ. Переделывал давно - лет 10 назад, но до сих пор работает. Переделка стандартная. Убрал все обратные связи, что не касаются 12В. В общий провод поставил датчик тока, усилил сигнал операционником. Выход завел на вход FB ШИМ-контроллера. Минусовая выходная клемма уже после датчика тока - эта точка и стала GND. Поэтому и пришлось перелопатить земляную шину.
Недостаток переделки - стабилизация тока происходит только до минимального выходного напряжения и не спасает от КЗ по выходу.



[roker]

Мужики, вы шо? Кончайте с травматизмом! Заходите что ли через прокси на форум, шоб других не сглазить
Выздоравливайте оба!

Reset, защита по току уже реализована в БП, я ее не трогал. Релешкой буду отсекать нагрузку по заданому порогу тока, хотя может оно и не особо надо.

Alex-М, спасибо. Именно так и нарисовал схему, пока в электричке ехал. Оказалось что сошлось с вашей технологией



[Гість 3253]

Мужики, вы шо? Кончайте с травматизмом! Заходите что ли через прокси на форум, шоб других не сглазить
Выздоравливайте оба!

Спакуха! Я протёр руки спиртом и помыл их перекисью - теперь через постинг не должно передаваться.

Reset, защита по току уже реализована в БП, я ее не трогал. Релешкой буду отсекать нагрузку по заданому порогу тока, хотя может оно и не особо надо.

Геге А релюху на самоблокировку не забыл поставить? А-то я в детстве как-то игрался с РЭС49 (если не путаю... или РЭС47) в мелком корпусе и пришла мне идея собрать генератор на реле. А чё? Должно ж работать!!

Сука, оно орёт на своих 300Гц (это его максимальная частота срабатывания, со справочником сверил - таки да) и представляет из себя нехилый вибростенд. Через 10 минут накуй поотлетали контактные группы

К релюхе надоть или самоблокировку с кнопкой сброса, или микроконтроллер туячить туда. Ну или 555й таймер с транзистором. Иначе не понятен принцип защиты.

Вот в той приблуде которую я обдумываю - я, как раз, тоже собирался организовывать коммутацю на реле. Токи ж неслабые хочу, ну и зарядка, как бы, разных типов аккумов подразумевает большой диапазон напряжений на выходе. Без релюх - никак.
Думаю сделать вторичку с отводами и коммутить. Может удастся без потерь сделать очень низкие напряжения и большие токи - можно будет гальванить чего-нибудь серьёзное, так как ток у меня будет управляться с МК...

Очередная идея - организовать вместо клавиатуры джойстик с датчиком поворота от колёсика мыши (3 ноги, посредине дырка квадратная, внутри контактор. Такой себе поворотный энкодер простенький) и на 5ти кнопках (4 в стороны и 1 на нажатие).
Вместо клавиатуры будет заипись, а-то алюминий там 1,5 как-никак и мне чёт не охота ему пилять прямоугольные отверстия, а выдавить их - нечем.



[roker]

Не, релюшкой будет контроллер рулить. Мега8 в самый раз.

Для гальваники может отдельный БП переделать. А то в одном девайсе получается функций типа как у "лопаты с оптическим прицелом"
А если взять джойстик от телефона? Компактно, надежно, долговечно. Недавно ремонтил Сониэрик К750, покупал туда джойстик. 20 грн, вроде как и не дорого.



[RUH]

Мужики, вы шо? Кончайте с травматизмом! Заходите что ли через прокси на форум, шоб других не сглазить
Выздоравливайте оба!

Спакуха! Я протёр руки спиртом и помыл их перекисью - теперь через постинг не должно передаваться.

Да тьфу-тьфу, палец заживает вроде..)) Я ж после травмы пост Ресета читал. Мурашки аж на коже повыступали от таких совпдений!



[Гість 3253]

Не, релюшкой будет контроллер рулить. Мега8 в самый раз.

Так затули туда дисплей, клаву (ну хоть 3 кнопки (+/-, 10, 1)) и цифровой потенциометр. Хотя они дорогие - лучше TL431 и простенький ЦАП - будет почти как я хочу

А если просто рулить релюхой - ATTiny 13 - 3213 - в самый раз. 2313 есть компорт, довесь 485й драйвер и шнурок к компу - напишешь прожку, будет тебе показывать напругу, ток и сигналить об аварии.

А если надумаешь им аккум заряжать - покажет ещё и влитую ёмкость, если дописать

Для гальваники может отдельный БП переделать. А то в одном девайсе получается функций типа как у "лопаты с оптическим прицелом"

Ну мы ж не ищем лёгких путей!!
А лопата с оптическим прицелом - страшное оружие, между прочим. Оно сначала деморализует врага, а потом его тупо закапывают живьём пока он в трансе.

А если взять джойстик от телефона? Компактно, надежно, долговечно. Недавно ремонтил Сониэрик К750, покупал туда джойстик. 20 грн, вроде как и не дорого.

Ого подешевело.. когда-то у меня друг себе 750й купил. У них у всех болезнь - мрёт джойстик. Так он гривен 100 тогда заплатил, и за ремонт сам ещё. Ну, правда, тогда они только появились и сам телефон стоил тоже нормально

Интересно - на К300i от 750го джой не станет? Или на трёхсотку поискать что-ли...

Да тьфу-тьфу, палец заживает вроде..)) Я ж после травмы пост Ресета читал. Мурашки аж на коже повыступали от таких совпдений!

Это не совпадение а карма. Это карма всех, кто работает с мелкими дреллерами.

Скажи спасибо, что ты не выбрал профессию плотника или столяра, в отделении хирургии кисти, куда я ходил чиниться, такие есть - те вообще поголовно без половины пальцев И ничего - это им не мешает.



[roker]

Дык, я ж выше писал что дисплей будет 2*20, ну и кнопки как положено. А напругой рулить буду тупо делителем на TLке, нафиг мне в Чугуев через Архангельск? Насчет интерфейса к компу думал, но это уже чересчур, шибко умный блок питания
Насчет 300-ки не знаю, можно спросить. Я покупал в магазинчике который каг бэ не на Араксе а на ул. Героев труда, то есть пройти дальше от входа на Аракс. Ассортимент у них большой.



[Shtraus]

Я протёр руки спиртом

Эээээххх



[RUH]

Вот это проектец выходного дня!)) Красиво, блин!
