  • #41
Dima12345 сказав(ла):
Народ, а поделитесь плз чем вы печатные платы разводите? И как травите?
Натисніть, щоб розгорнути...

Мне проще всего, нагляднее и удобнее работать в Протеусе (последний 7.7, если что). Автоматической трассировкой не пользуюсь, так как ручками и компактнее и "красивее" получается.:)
Так же работаю в Протеле, Альтиум Дизайнере, Мультисиме (отличный симулятор, это бывший EWB).
Дома - лазерный принтер + утюг + хлорное железо.
:)

Всегда можно глянуть что ты делаешь в 3D -


Вкладення

  • plata.jpg
    82.7 КБ · Перегляди: 300
  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #42
nixon357 сказав(ла):
Зимой буду пытатся лепить следующий девайс - летит модель самолета низко над землей, нужно сделать высотомер малых высот, задумка следующаяя.
Ик излучатель направлен вниз, на брюхе самолета, рядом с излучателем приемник. МК регулируя мощность излучателя будет узнавать высоту по принятому отраженному от земли сигналу. Как по вашему, реально?
Диапазон интересует всего от 1 до 3 метров.
Натисніть, щоб розгорнути...

На ИК определить растояние довольно сложно будет.

Мне каэцца, что на ультразвуке будет лучше.
Там и время отражения можно попытаться измерить и с Допплером поиграться :)

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #43
Shtraus сказав(ла):
На ИК определить растояние довольно сложно будет.

Мне каэцца, что на ультразвуке будет лучше.
Там и время отражения можно попытаться измерить и с Допплером поиграться :)
Натисніть, щоб розгорнути...

На ИК довольно просто определяется генераторным методом. 150м=1мкс.
Самое проблематичное - найти такие быстрые свето и фото-диод :) Ибо на метрах частота офигенная получается.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #44
На ультразвуке не удастся вписаться в 20 гр. Есть зависимость скорости распространения от температуры.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #45
Так приблизительно и подозревал. 20 грамм, это не больше чем стабилизатор питания + МК + еще деталей десяток размером соик8 и плата с соединительными проводами.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #46
Dima12345 сказав(ла):
Народ, а поделитесь плз чем вы печатные платы разводите? И как травите?
Натисніть, щоб розгорнути...
Печатные платы мы разводим на голых понтах и берём на арапа.
Ну а травим потом всем интернетом в каментах :D

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #47
В общем задача высотомера (для высот 1-3м) врядли реализуема. Частная реализация - полёт над однородной поверхностью реализуем вполне. Примерно: разрушение плотин английской авиацией в войну. Там использовалось два прожектора, направленных под оприделенным углом друг на друга.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #48
Reset сказав(ла):
Печатные платы мы разводим на голых понтах и берём на арапа.
Ну а травим потом всем интернетом в каментах :D
Натисніть, щоб розгорнути...

Очень смешно. Просто встречал разные варианты, когда печатают на пленке, потом засвечивают и смывают фоторезист и т.д, и вариант когда результат печати на лазернике переводят с помощью утюга сразу на плату и травят, что естественно быстрее и проще. Вот и интересно, может кто еще чего посоветует.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #49
Кому что. Для себя несложные платы ЛУТом делаю, заказные проекты на производстве. Фоторезист хорошо, но геморно.
А трассерить кому в чем удобно, хоть в Paint или Visio рисуй. Nobody cares.
Если планируешь когда нибудь заказывать в производство платы, хотя бы Sprint Layout юзай.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #50
Alex-М сказав(ла):
На ультразвуке не удастся вписаться в 20 гр.
Натисніть, щоб розгорнути...

А мне кажется что можно вписаться и в
⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.
( смотреть вторую половину внизу )

Alex-М сказав(ла):
Есть зависимость скорости распространения от температуры.
Натисніть, щоб розгорнути...

Вы же сами говорите, что большая точность не нужна?

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #51
Dima12345 занятная штуковина, спасибо за ссылку. И аналоговый выход есть. Там правда написано, что разработано для охраны внутренних помещений(

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #52
nixon357 сказав(ла):
Dima12345 занятная штуковина, спасибо за ссылку. И аналоговый выход есть. Там правда написано, что разработано для охраны внутренних помещений(
Натисніть, щоб розгорнути...

А Вам нужно, чтобы было написано, что разработано для высотомеров авиамоделей? :)

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #53
В общем, решил переделать устройство на полный климат-контроль. :) Насточертило печку руками настраивать, пусть этим контроллер и ШИМ (у меня он 37 кГц) занимаются.. :) Алгоритм включения мотора печки и управления оборотами мотора изменением скважности, в зависимости от температуры двигателя и внешней температуры, придумал пока катил на работу. :) Осталось дело только за немногим - за свободным временем на программу и переделку железки с добавлением пары кнопок - "вкл.климат контроля" и "установка температуры в салоне". Ручное управление печкой от поворотного энкодера решено было тоже оставить. :)

ЗЫ: Я отписался в теме про осциллограф о первых впечатлениях, но тема не "апаестя", так как я там писал последним.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #54
Вещь! Когда дойдем до раздельного климат-контроля? :)

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #55
SergF сказав(ла):
Вещь! Когда дойдем до раздельного климат-контроля? :)
Натисніть, щоб розгорнути...

Да мне мультизональный не нужен, это всего-лишь + 1 датчик (или +3 если с пассажирскими задними седеньями). :) Это просто, но нужды в этом нет.

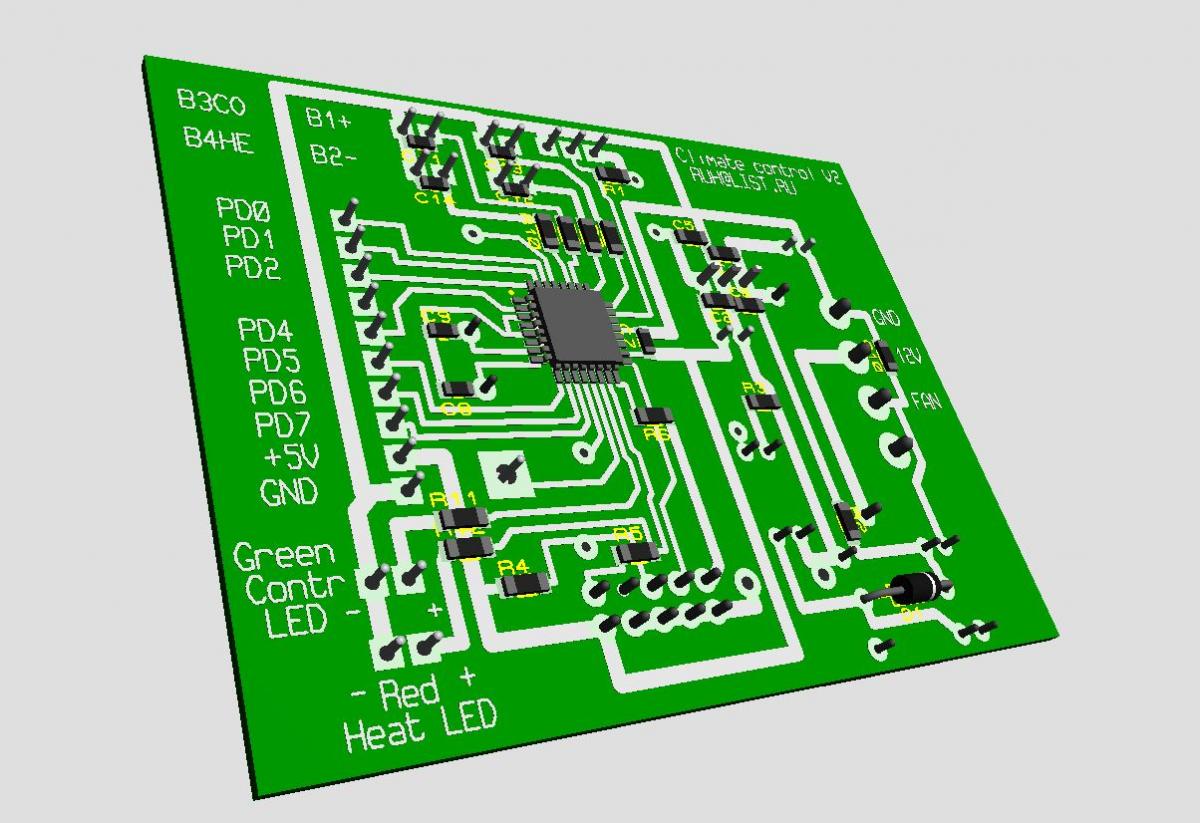

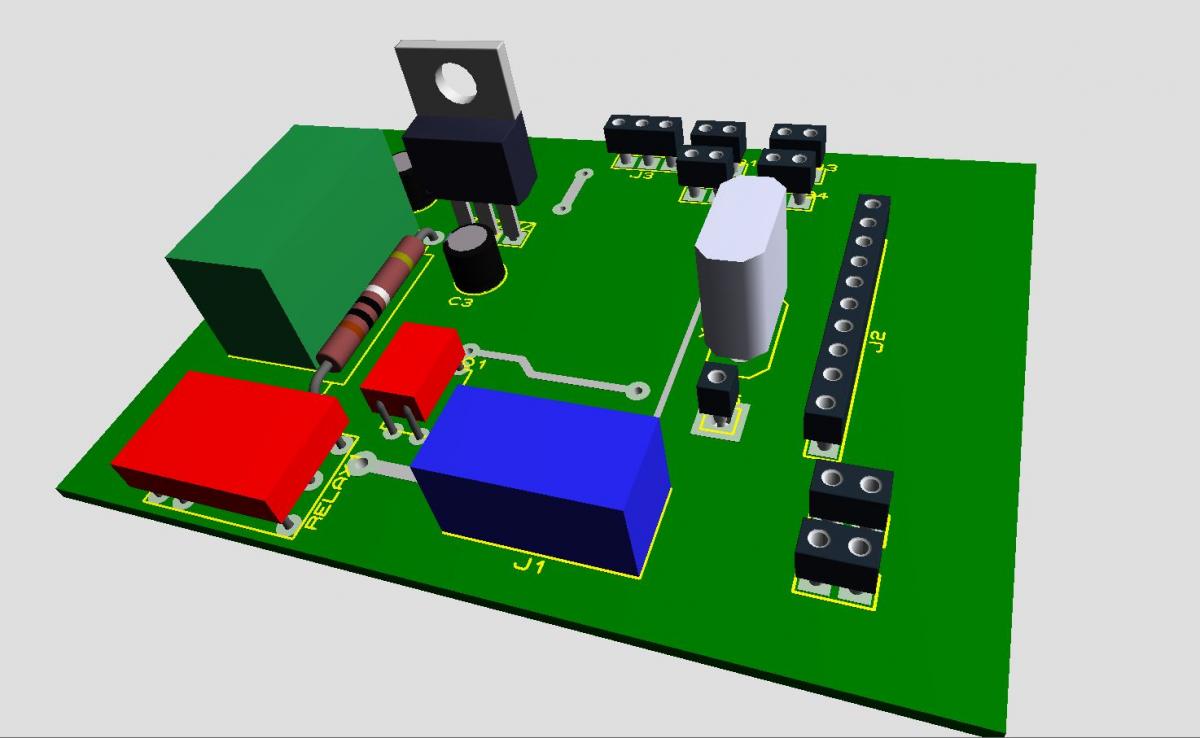

Накидал за вечер платку, с учетом модернизации под климат-контроль :):


Почти дописал софт. Плата уже почти вытравилась. :)


Вкладення

  • pcb1.jpg
    58.5 КБ · Перегляди: 239
  • pcb2.jpg
    127.1 КБ · Перегляди: 245
  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #56
RUH сказав(ла):
Да мне мультизональный не нужен, это всего-лишь + 1 датчик (или +3 если с пассажирскими задними седеньями). :) Это просто, но нужды в этом нет.
Накидал за вечер платку, с учетом модернизации под климат-контроль :):


Почти дописал софт. Плата уже почти вытравилась. :)
Натисніть, щоб розгорнути...

А в чем ты 3D модельки клепаешь? Это ж из протеуса трёхмерка?
Буду, наверное, и я переходить на него с Пи-када.

Всида хотел шоб был трехмерный вид.

Надеялся на KiCAD, и вот, на конец-то, появилась стабильная версия, которая не страдат ступеньками на диагональных краях полигонов, заюзал и... как всегда французы сгавнили - полигоны нормальные, но работа с библиотеками глюкавая шописец...

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #57
Да, 3D это эффектно однозначно. Платку забацал и сразу получил такой кайф от вида ничего еще не собирая.

Останнє редагування:
  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #58
Reset сказав(ла):
А в чем ты 3D модельки клепаешь? Это ж из протеуса трёхмерка?
Буду, наверное, и я переходить на него с Пи-када.

Всида хотел шоб был трехмерный вид.

Надеялся на KiCAD, и вот, на конец-то, появилась стабильная версия, которая не страдат ступеньками на диагональных краях полигонов, заюзал и... как всегда французы сгавнили - полигоны нормальные, но работа с библиотеками глюкавая шописец...
Натисніть, щоб розгорнути...
Ага, Протеус 7.7, он самый. Хоть вид и не самый лучший, но с самой программой работать одно удовольствие. Очень удобно самому рисовать корпуса и новые элементы в библиотеку.
SergF сказав(ла):
Да, 3D это эффектно однозначно. Платку забацал и сразу получил такой кайф от вида ничего еще не собирая.
Натисніть, щоб розгорнути...

:клас:

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #59
RUH сказав(ла):
Ага, Протеус 7.7, он самый. Хоть вид и не самый лучший, но с самой программой работать одно удовольствие. Очень удобно самому рисовать корпуса и новые элементы в библиотеку.


:клас:
Натисніть, щоб розгорнути...

Эммм А де там рисовать? У него элементы евонные - каличные шопиздец
После пикада не привычно как-то. Не нашел где создать корпус и символ.

  • 🟡 12:17 Відбій тривоги в Харківська область.Зверніть увагу, тривога ще триває у:- Куп’янський район- Харківський район- Липецька територіальна громада- Вовчанська територіальна громада#Харківська_область
  • #60
Reset сказав(ла):
Эммм А де там рисовать? У него элементы евонные - каличные шопиздец
После пикада не привычно как-то. Не нашел где создать корпус и символ.
Натисніть, щоб розгорнути...

Поищи в сети хелпы. Инфы полно. ПРосто на пальцах объяснять трудно. В хелпах все с картинками даже. :)



Удивительно, но описание самого климат-контроля заняло сущую ерунду. Вся громоздкость ушла на переключение режимов и обслуживание LCD и кнопок. :)

Это все, что касабельно именно климат-контроля, т.е. регулировки оборотов двигателя в зависимости от совокупностей температур:

if ((control==1)&(temp1<10)&(temp2<10)&(temp3<tt)){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=255;};
if ((control==1)&(temp1>10)&(temp2<10)&(temp3<tt)){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=60;};
if ((control==1)&(temp1>10)&(temp2<10)&(temp3==(tt-3))){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=140;};
if ((control==1)&(temp1>10)&(temp2<10)&(temp3==(tt-2))){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=140;};
if ((control==1)&(temp1>10)&(temp2<10)&(temp3==(tt-1))){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=140;};
if ((control==1)&(temp1<10)&(temp2>=10)&(temp3<tt)){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=255;};
if ((control==1)&(temp1>10)&(temp2>=10)&(temp3<tt)){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=120;};
if ((control==1)&(temp1>10)&(temp2>=10)&(temp3==(tt-3))){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=180;};
if ((control==1)&(temp1>10)&(temp2>=10)&(temp3==(tt-2))){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=180;};
if ((control==1)&(temp1>10)&(temp2>=10)&(temp3==(tt-1))){TCCR1A=0b11000001;TCCR1B=0b00001001;OCR1AH = 0x00;OCR1AL=180;};
if ((control==1)&(temp3>=tt)){TCCR1A=0;TCCR1B=0;OCR1AH = 0x00;};

:D
