Как сделать вкл\выкл народ уже рассказал.

Теперь думает как упорядочить, если это будет просто выключатель то насос будет дёргать туда сюда от волн при работе самого насоса, от малейшего снижения уровня, фаз луны и пробегающих зайцев, и в итоге помрёт от такого радео насос.
Вопрос в том что надо ввести задержку как включения так и выключения.

Т.е. уровень чуть снизился - подождали, если уровень продолжает снижатся включаем сразу, если нет через какое то время начинаем накачку.
Если начали закачку то закачиваем какой-то минимум, даже если датчик уже среагировал. итд

Вопрос больше реализации и хотелок. Ну и вопрос собственно знаний реализатора, ибо продумывать 100% никто не станет, тут достаточно посмотреть на любые схемы в интернете, под которые даже статьи написаны, 90% из них это жуткая хрень.

---Это называется гистерезис.---



[Me1]

---Это называется гистерезис.---

Тогда уже ПИД



[suku]

Гистерезис - свойство, ПИД - принцип формирования ОС.



[Me1]

Каждый мыслит в меру своей извращённости. Я не знаю, удалось идею передать или нет. Но если в простейшей логике, то выглядело это бы как три стержня-датчика включающих генераторы разной частоты, на выходе делитель, набрали 32k импульсов - включили насос. Пока не набрали сидим и не дёргаемся по пустякам, но считаем с разной скоростью.



[suku]

Бляяя.
Два датчика - электроды замыкающиеся через воду, поплавки или еще чего не важно. От этого может зависеть лишь система их включения. Верхний выключает насос, нижний включает. Подобная логика строится на нескольких элементарных логических элементах. На дребезг, пульсации и прочее забить так как по первому пульсу логика перейдет в ожидание другого датчика и весь дребезг теперешнего будет до жопы.



[Me1]

Пить просто водку, даже из горлышка, — в этом нет ничего, кроме томления духа и суеты.



[Shtraus]

добрый день
подскажите как можно автоматизировать наполнение бочки с водой
вычитал что есть всякие заводские реле уровня вроде ЭРСУ-2, но малость отпугивает высокая цена и лохматые года изготовления. да и габарит какой то устрашающий

может быть возможно наваять что то самостоятельное?

насос наполняющий бочку кушает около киловатта.

Взять поплавок от унитазного бачка и к нему приколхозить конечный выключатель (или геркон - магнит) с контактором или "мощным" реле.
Поплавок поднялся - выключил насос, опустился - включил насос.



[suku]

Взять поплавок от унитазного бачка и к нему приколхозить конечный выключатель (или геркон - магнит) с контактором или "мощным" реле.
Поплавок поднялся - выключил насос, опустился - включил насос.

Гистерезис где? Так насос будет в перманентном включении/выключении.



[CepDILLETO]

Можно организовать следующий алгоритм: включение при пустом баке, выключение -при полном.
Устройство может выполнено на на реле, тиристорах и прочая...
Датчик два геркона , на поплавке постоянный магнит.



[Jonhson]

Офигететь! Купить поплавок! Фирменный! Там все есть! Там шарик перекатывается, длиной шнура и грузом настраивается уровень включения и выключения насоса. контакты на замыкание и размыкание. 16-25 А 220 В ;-) Работает годами... Все герметично

Вот такой, примерно!

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Форум не дает картинку вставить ;-( По ссылке - не полный комплект, а чистА сам поплавок. Там груз еще, кольцо и паспорт



[Хробак Злої Брехні]

как можно автоматизировать наполнение бочки с водой

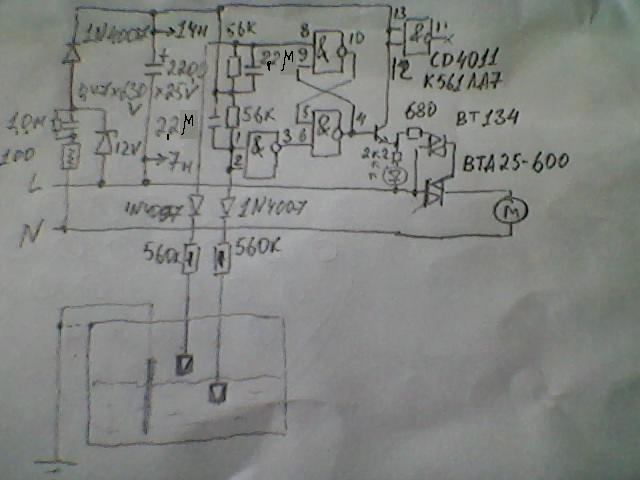

Перше, що спало на думку:

Мінус -- самовільне включення при заниженні напруги. Можна поправити, задіявши вільний кубик логіки, пізніше придумаю і перемалюю... Якщо хтось не зробить це за мене



[CepDILLETO]

Ув. Jonhson ваш совет в данном разделе НЕУМЕСТЕН. Это вам в Хозяйственном за такой совет спасибо скажут. А здесь люди свое "серое вещество" тренируют, наполняют знаниями.

Перше, що спало на думку:

Мінус -- самовільне включення при заниженні напруги. Можна поправити, задіявши вільний кубик логіки, пізніше придумаю і перемалюю... Якщо хтось не зробить це за мене

Зачем такие "сложности"!
Проще на двух электромагнитных реле выполнить.



[Хробак Злої Брехні]

Зачем такие "сложности"!

люди свое "серое вещество" тренируют

на двух электромагнитных реле

Релюха з електрода мінімум 10-20mA потягне... Електрод треба здоровий, кусати за руки буде, та й електрохімія (включно з гримучим газом) на порядки виросте...



А щоб геть без електрохімії -- тоді геркончики... Заглушена внизу пластикова труба, магніт від динаміка, пінопластове кільце... Ну і обмежувачі ходу, щоб крайні точки не проскакувало...



[Shtraus]

Гистерезис где? Так насос будет в перманентном включении/выключении.

"Где-где. В п..де" (с)

Перманентно - это постоянно.
Такого описания работы насоса я не понимаю.
Насос и должен включаться-выключаться.

ТС вопроса не давал вводных по сечению труб входа-выхода бака, производительности насоса, характеру потребления воды.

А поплавок и так имеет естественный гистерезис, который зависит от усилия и хода концевика.
