Блок питания усилителя.

Здраствуйте . Есть вопрос который хотел бы уточнить , имеется собранная плата усилителя ,один канал, на выходе 350-400 вт , питание +,-70 в. Настраивал при питании от транса ТС180 ,все в норме, далее нужно прикинуть максимальный потребляемый ток в каждом плече , и уже отталкиваясь от этого тока смогу рассчитать силовой транс. Вопрос в максимальном токе потребления , с запасом разумеется. Спасибо за толковый ответ.


Вкладення

  • IMG00069.webp
    83.8 КБ · Перегляди: 161
  • IMG00070.webp
    78 КБ · Перегляди: 134
  • IMG00071.webp
    130.7 КБ · Перегляди: 150
Останнє редагування:
Я думаю амперов 10 будет, если вдуть туда всё, что оно может.
только не знаю накуй оно с такими искажениями надо...
Думаю ориентироваться ампер на 5 и защиту закрутить, бо дальше уже не звук, а УГ... чисто в пьяном сельском клубе только крутить :D Хотя это ИМХО, может ты именно в таком клюбе и собрался нести культуру в массы и тебе надо громшее...

да там чуть ли не половина металлической подошвы транзистора висит в создухе, а ещё они установлены по краям, тепло по рёбрам распределится в аккурат по функции распределения ошибки erfc(n) т.е. рёбра будут нагреваться до такой температуры: 88-87-85-80-78-72-61-36-36-61-72-78-80-85-87-88

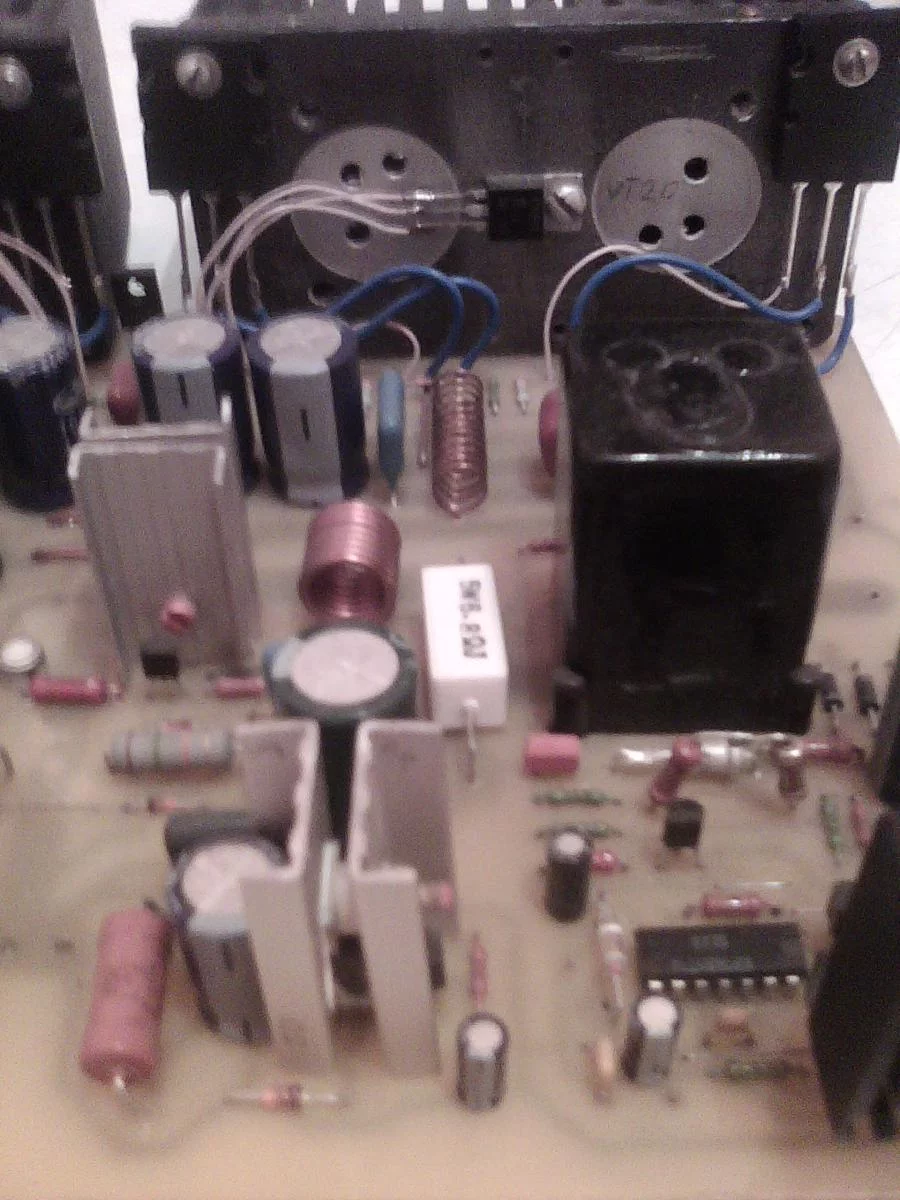

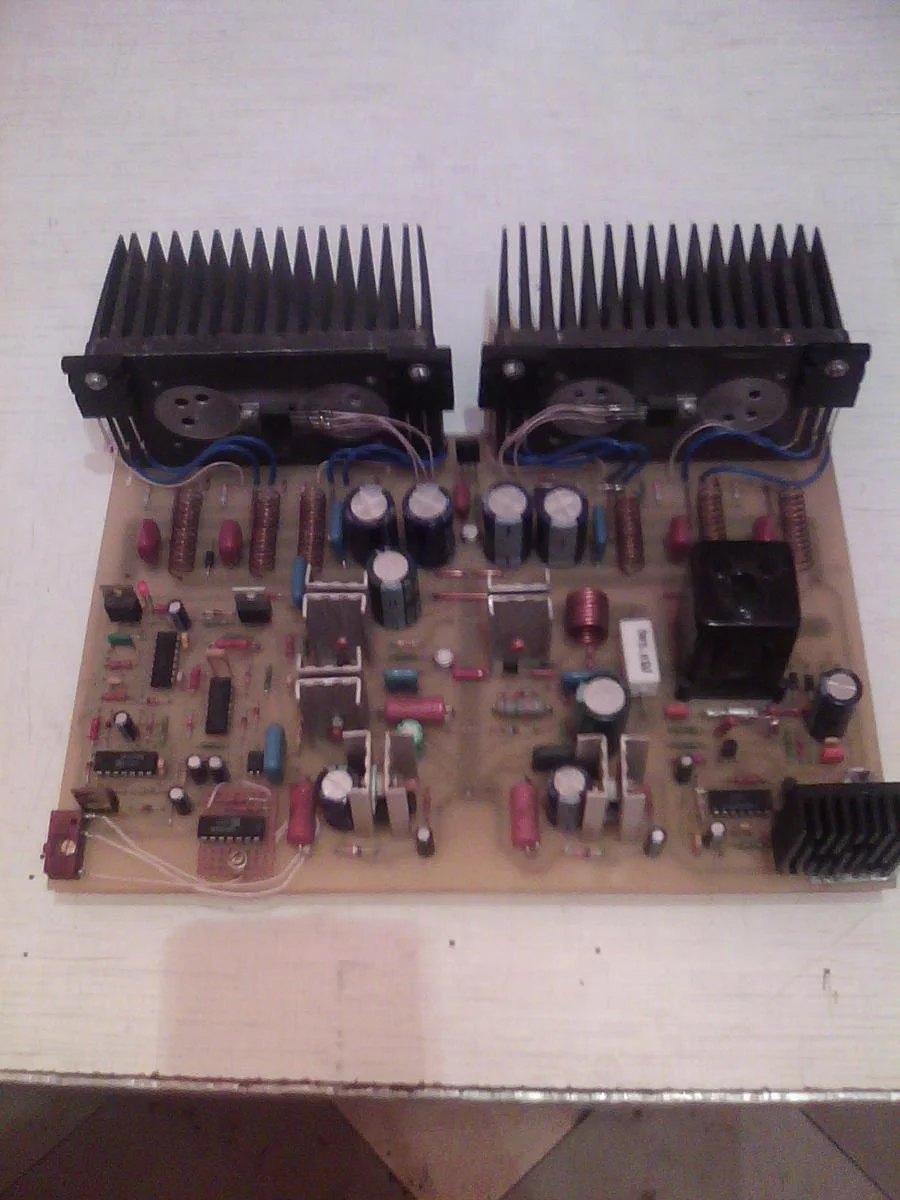

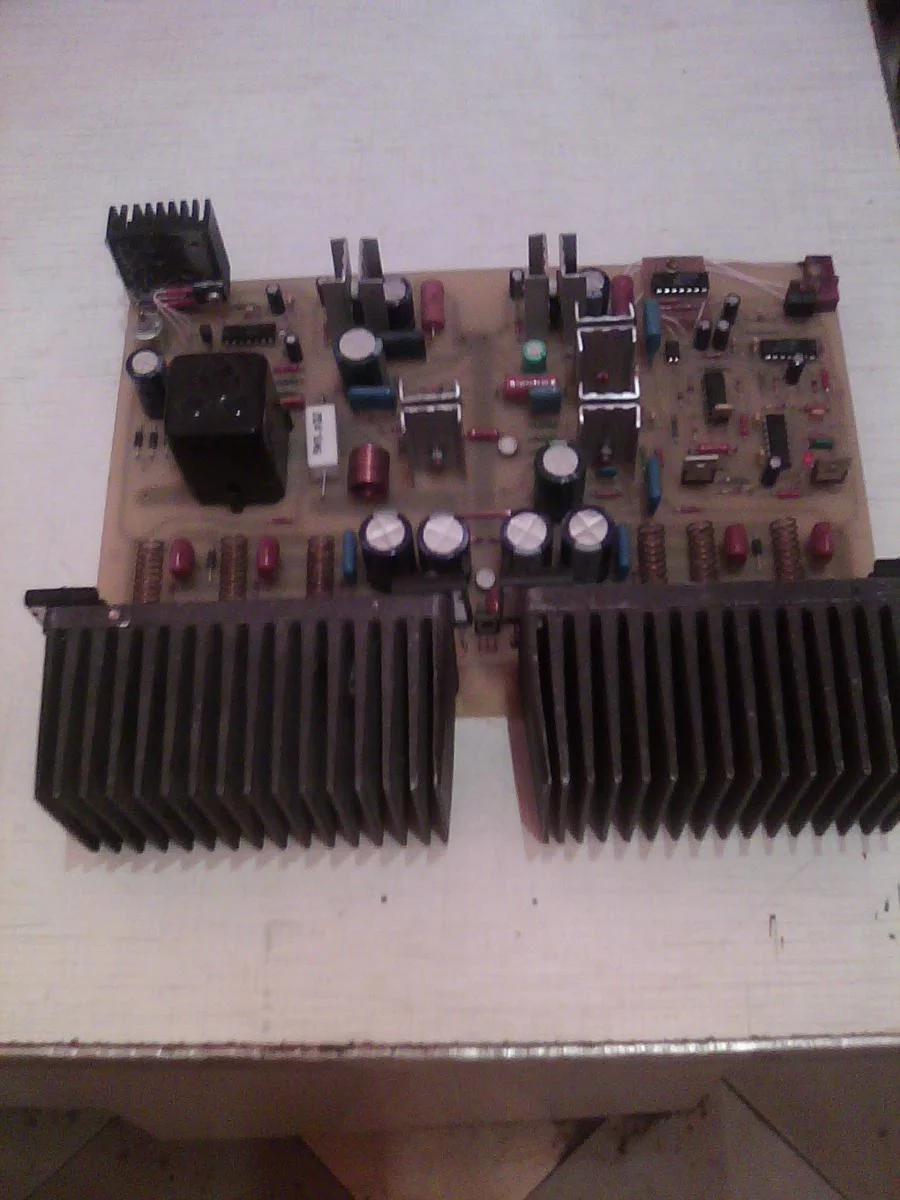

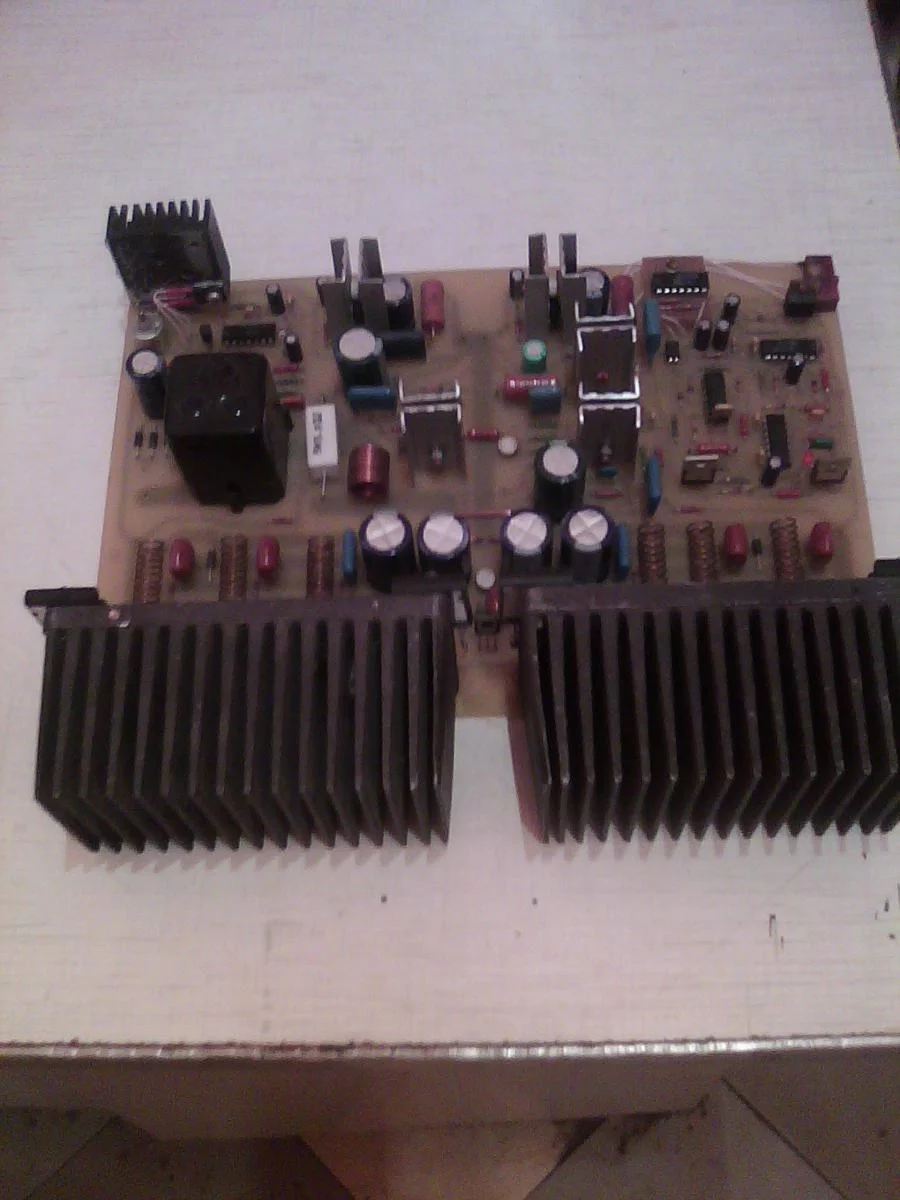

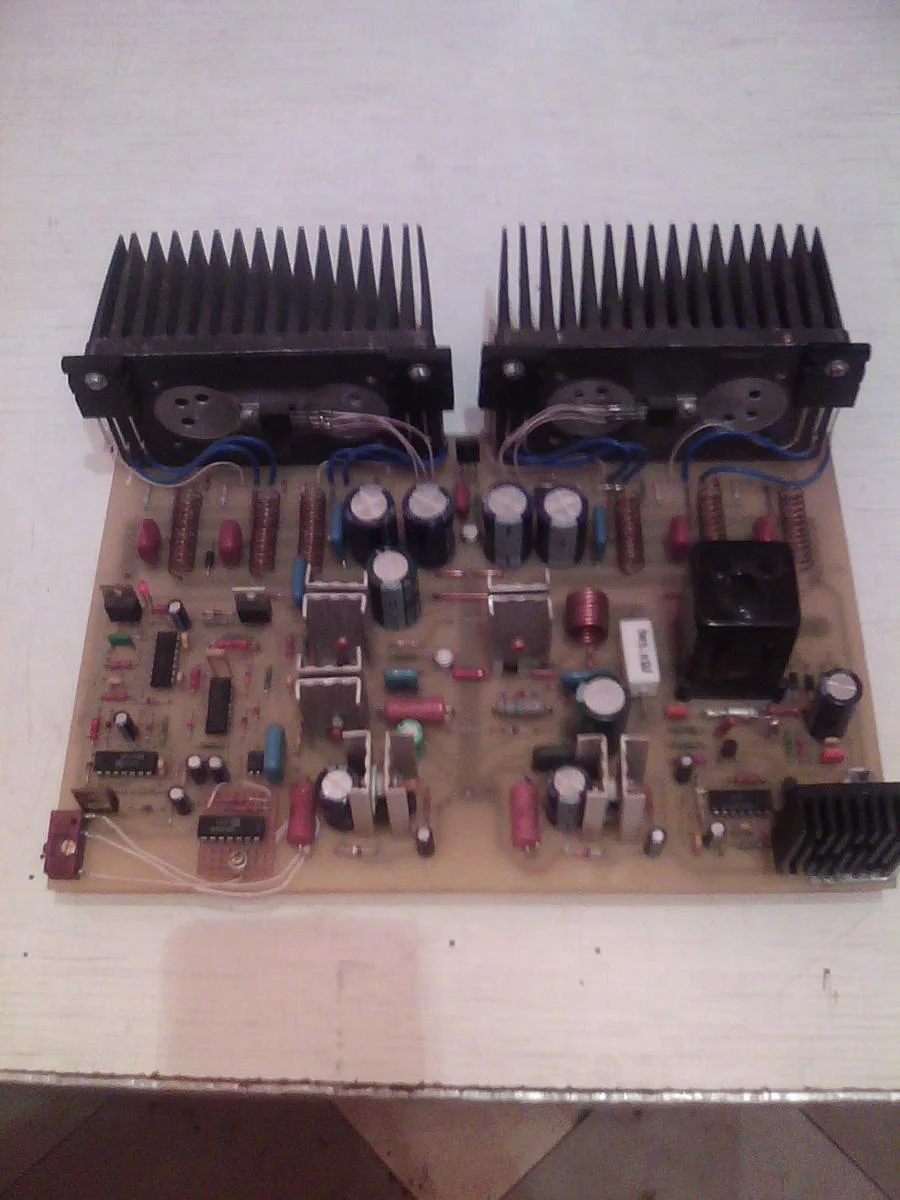

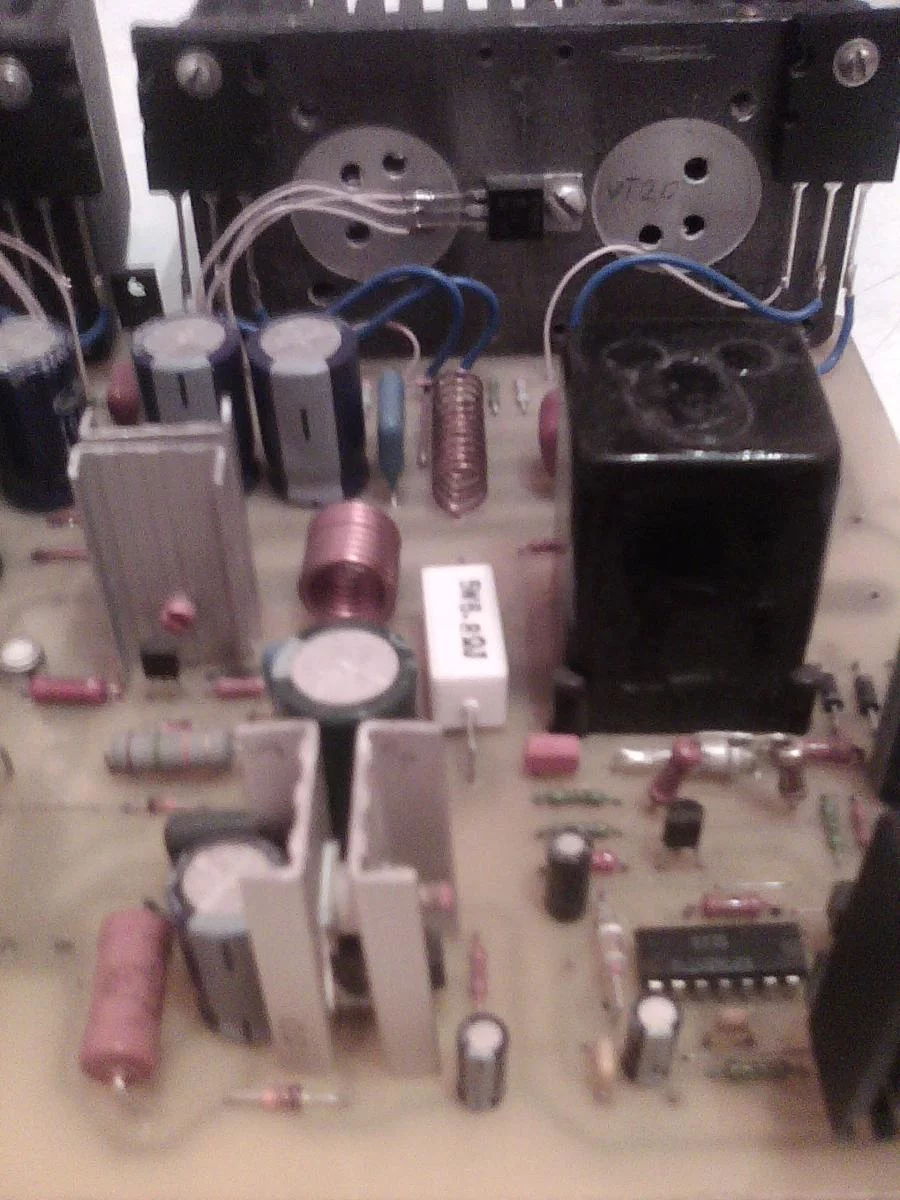

Транзеля цеплялись всего навсего лишь для первого запуска усилка .В законченном варианте там еще по одному в плечо устанавливается. В дальнейшем эти радиаторы выравниваються- фрезеруются , и к ним привинчиваються по три транзистора , без проводов , печатка так разведена и позволяет . На данной плате кроме самого усилка собран узел защиты -мониторинга выхода от постоянки с соответствующим реле (РЕН-33),защита от превышения тока в каждом из плеч (пока еще не настраивал - нет мощного транса) , плавный пуск будущего блока питания, и запуск этого блока (транса) любой маломощной нормально разомкнутой кнопкой(она кстати видна слева внизу) ,ну и стабилизатор питания всего этого беспредела . По ходу предется еще вентиляторы цеплять +датчик температуры.

SergF сказав(ла):
Это в каком классе усь?
Натисніть, щоб розгорнути...
Усилитель в классе АВ.

Reset сказав(ла):
Я думаю амперов 10 будет, если вдуть туда всё, что оно может.
только не знаю накуй оно с такими искажениями надо...
Думаю ориентироваться ампер на 5 и защиту закрутить, бо дальше уже не звук, а УГ... чисто в пьяном сельском клубе только крутить :D Хотя это ИМХО, может ты именно в таком клюбе и собрался нести культуру в массы и тебе надо громшее...
Натисніть, щоб розгорнути...
Целевое назначение этой конструкции - раскачать сабвуферный дин TS-305F , 300Вт номин, 800Вт макс. Ящик посчитан собран и окрашен, внутренний обьем -96 л, фазоинвертор рассчитан и сделан -песочные часы, дело за малым - питание.

Если кому не трудно , жду понятного рассчета тока по формулам , с учетом падения напряжений при данном питании +,-70 в ,и нагрузки 4 Ом . Можно в личку . Спасибо.
