Звук с компа на FM частоте

[N Joy]

Звук с компа на FM частоте

Нужно сделать устройство FM-трансмиттер, чтобы можно было слушать музыку с аудио выхода компа через наушники радиоприёмника на ФМ диапазоне. Думаю собрать передатчик на основе радиомикрофона, только не могу определиться со схемой. Подскажите, может уже кто пробовал.

Собственно к качеству звука требования минимальные т.к. в основном буду фильмы смотреть



[туман]

есть такое решение:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

точка продажи этой конторы есть на радиорынке, если интересно, поспрашай у них.
Удачи!



[N Joy]

есть такое решение:

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

точка продажи этой конторы есть на радиорынке, если интересно, поспрашай у них.
Удачи!

Спасибо, но немножко не то. Нужно чтоб дёшево и через аудиовыход



[alinn]

так ведь валом этих готовых транмиттеров на фм до 10 долл. любой цвет и форма....

проюаются везде где мр3 часто для сопряжения портативных гаджетов в авто милливатная мощность...



[CepDILLETO]

Передатчик не вызовет проблем с реализацией. Трудности будут с модулятором( хотя существуют специализированные микросхемы). Можно сделать и на дискретных элементах, ну а настройка...!



[N Joy]

так ведь валом этих готовых транмиттеров на фм до 10 долл. любой цвет и форма....

проюаются везде где мр3 часто для сопряжения портативных гаджетов в авто милливатная мощность...

Не подходит- они читают с карт памяти или с юсби, а у меня аудиовыход должен использоваться



[Dr. Pretender]

Чого паритись? Яких 10 баксів?

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Обирай, що більше подобається...
З доставкою в Україну до $3.
Тема про доставку з ібей до Харкова, шукай десь тут на форумі. Виникнуть питання пиши...



[N Joy]

Радиомикрофон работает в радиусе 300 м на частоте FM 88...102 МГц.
Микрофон - типа МКЭ-3. L1 - 5 витков, L2 - 3 витка, провод ПЭЛ 0,2 на каркасе диаметром 4 мм. L3 - 6,5 витков провода ПЭЛ 0,6, бескаркасная. Длина антенны - 400 мм.

Что значит на каркасе? И на схеме между катушками показан пунктир, это как я понял катушки должны находиться параллельно или на одной оси?



[alinn]

Не подходит- они читают с карт памяти или с юсби, а у меня аудиовыход должен использоваться

да не же я и имею в виду аудиовыход fm transmitter.



[Злой]

Была не так давно такая задача.
Просто разобрал автомобильный мр3 плеер с ФМ модулятором который от прикуривателя питается.



[Stein]

что значит на каркасе? И на схеме между катушками показан пунктир, это как я понял катушки должны находиться параллельно или на одной оси?

на каркасе это и значит что они имеют каркас... это "трансформатор" котушки "одна в одной" каркас можно взять от старых приемников или телеков, только без сердечника
собери лутше такое

просто и работает л1 5 витков провода ПЭВ 0.5 диаметром 5мм
питалово 9вольт
и еще вот

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

выбираи как говорится
у меня дето валяется собранный, если найду могу отдать за пиво

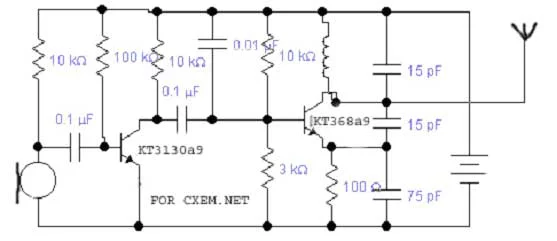

или можеш сам повторить:

параметры катушки как и в придыдущем, токо резистор в эмитере выходного транзистора увелич хотяб до 150 ом,100 там маловата, транзюк работает "на гране", а вообше его подберать нужно так чтобы ток через этот каскад был не более 20ма если мне не изменяет память

вместо микрофона подключаеш переменный резистор между землей и конденсатором в базе транзистора, а на резюк выход и линейного входа миожно добавить стереосмеситель и будет тебе стереопередатчик



[cheeks]

все ето гуд, но где стереокодер? а вот вариант выковырять модулятор с кодером из поломатого мп3 плеера в прикуриватель - ето уже готовый девайс



[N Joy]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

то что нужно, только микросхемы BA1404 нету в наличии на космодроме
