Заработает ли инжекция при таком включении насоса?

[ol8494]

Заработает ли инжекция при таком включении насоса?

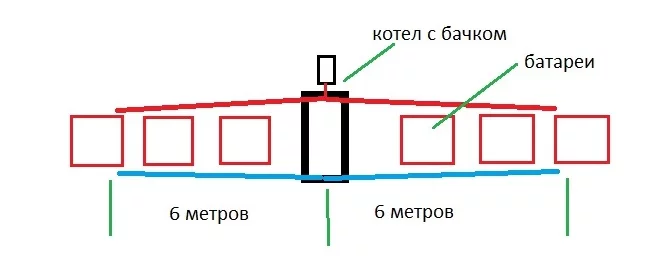

Имеем уже долго и хорошо работающую систему отопления рис рас.

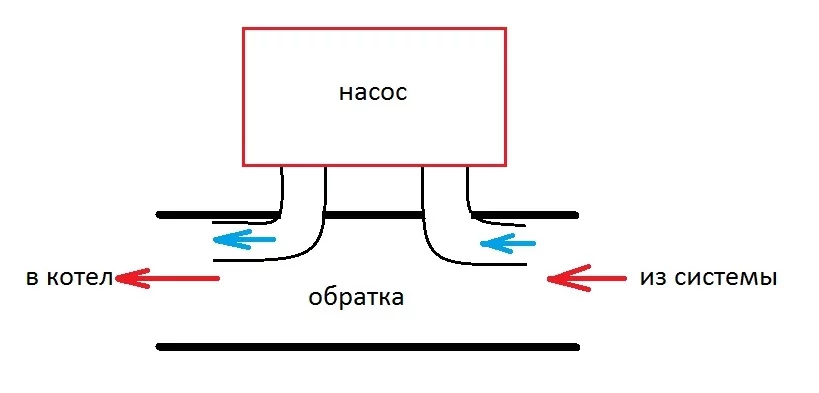

Если в обратку возле котла врезать насос, включенный по рис 2,
даст оно эффект или просто будет жужжать?

Высота между подачей и обраткой в районе котла 80см...



[G-E-K]

даст оно эффект или просто будет жужжать?

Скорей всего будет просто жужжать
Если я все правильно понял, то тебе нужно два насоса, по насосу на каждое плече, установленных как полагается.



[ol8494]

Скорей всего будет просто жужжать

Хмммм.... Ладно, допустим...

Если я все правильно понял, то тебе нужно два насоса

Мне один то поставить места нет. Да и 2 это уже слишком....

Мне надо хоть чуть перемешивать (подгонять) воду насосом,
но включить его так, что бы при отключении оного он мешал минимально.



[G-E-K]

Мне один то поставить места нет. Да и 2 это уже слишком....

А так? Не влезешь?
Переглянути вкладення 8304123
Можно наверное и так как ты нарисовал, если вход и выхлоп разнести подальше друг от друга, ну это ж только на одно плече, а второе?



[Prostotak]

А на подачу поставить есть место?

А так?

Кажись это его стандартное включение.
А предохр.клапан от чего будет предохранять?



[G-E-K]

А предохр.клапан от чего будет предохранять?

Блин точно, система ж открытая, не нужен конечно



[Prostotak]

Если в обратку возле котла врезать насос, включенный по рис 2,

Если туда, где написано "обратка" на рисунке 2, поставить обратный клапан (продаётся на Барабане), то получится стандартное практически включение.
Правда клапан в диаметре не мал



[G-E-K]

Тогда и фильтр нужно лепить перед клапаном.



[apl]

Если туда, где написано "обратка" на рисунке 2, поставить обратный клапан (продаётся на Барабане), то получится стандартное практически включение

Я бы туда все-таки кран (подобрать, чтобы трубу не зауживал) поставил (у родителей так и сделали, посмотрев на опыт знакомых). У меня сомнения (теоретически не подкрепленные ничем), что насос в открытой системе продавит этот клапан. Т.е. все как по схеме из четвертого поста, только без предохранительного клапана.

На базаре и в магазинах продаются комплекты для такого подключения - есть с клапанами, есть с кранами. Только вварить остается.



[Prostotak]

Я бы туда все-таки кран

Я себе тоже кран поставил, точнее всю фигню в сборе (как на чертеже, только без пред.клапана) причём на подачу,т.к. на обратку очень геморно было - и места нет, и не развернешься с ключом, и раскручивать дофига, а труба 1.5"

У меня сомнения (теоретически не подкрепленные ничем), что насос в открытой системе продавит этот клапан.

Так клапан именно благлдаря этому и работает - за счёт продавливания

Тогда и фильтр нужно лепить перед клапаном.

Я как-то и не задумывался - на тех наборах-заготовках, что продают на Барабане перед насосом фильтр есть, а перед клапаном чего-то нет...



[ol8494]

А так? Не влезешь?

Нет... Все близко и плотно.

А на подачу поставить есть место?

См. выше...

Камрады! Задача не в том, что бы полностью перейти на насос!
То есть либо насос/либо термосифон не нужно! В том то и фича!
Задача в том, что бы насос немного помогал термосифону, если включен
и не мешал (или мешал минимально) если выключен!
При этом никаких манипуляций с кранами/клапанами быть не должно!
Потому КПД этой приблуды не критично совершенно.
Просто в теории, заработает или нет? И если да, то на какую величину
изменится разница температур на подаче и обратке?
На 1"? На 5"? На 10"? Совсем сравняется?



[smokkingsize]

Камрады! Задача не в том, что бы полностью перейти на насос!
То есть либо насос/либо термосифон не нужно! В том то и фича!
Задача в том, что бы насос немного помогал термосифону, если включен
и не мешал (или мешал минимально) если выключен!
При этом никаких манипуляций с кранами/клапанами быть не должно!
Потому КПД этой приблуды не критично совершенно.
Просто в теории, заработает или нет? И если да, то на какую величину
изменится разница температур на подаче и обратке?
На 1"? На 5"? На 10"? Совсем сравняется?

Дядечка, ты танцуешь методом "от противного", причём "противный" - не в переносном смысле...
Пэрвое - "Целесообразность использования служителем культа язычково-пневматического муз. инструмента"?! В том плане шо да, ставят/рассчитывают СО с ЦН, со всеми атрибутами - закрытый тип, РБ, собсно сам ЦН и куча причандалов в виде клапанов-шмапанов, вентилей-шментилей, байпасов-шмайпасов и тд. и т.п., с возможностью(!) работы СО в режиме ЕЦ, при форс-мажорных обс-вах. Но никак не наоборот.
Для чего(!?) уравнивать тем-ру подача/обратка, када это есть одним из условий нормальной работы СО открытого типа с ЕЦ??
Работать будет, но ухудшая ЕЦ.

Ставь РБ(расчёт, - закрытая система), ЦН со всей необходимой обвязкой и буит тебе счасье в виде опупительной закрытой СО с ЦН с Возможностью херовенько работать в режиме ЕЦ.



[ol8494]

Для чего(!?) уравнивать тем-ру подача/обратка, када это есть одним из условий нормальной работы СО открытого типа с ЕЦ??

Тебя это интересует теоретически? Практически? Или *****деть?

Вопрос очень простой. Будет работать или нет? Шонипанятна?



[TSP]

Будет работать или нет?

будет 100 пудов! Только без фильтра перед насосом не обойтись...



[smokkingsize]

Тебя это интересует теоретически? Практически? Или *****деть?

*****деть практИчески.

Вопрос очень простой. Будет работать или нет?

Шо будет работать?! Насос - будет. Вся СО - будет, но ЕЦ ухудшится(относительно нынешней) при отключении насоса.

Шонипанятна?

Нипанятна цель "модернизации" - понизить инерционность СО?



[ol8494]

Вся СО - будет, но ЕЦ ухудшится(относительно нынешней) при отключении насоса.

Что и требовалось доказать.

Нипанятна цель "модернизации" - понизить инерционность СО?

А кто то собрался что то модернизировать?
Тема чисто конкретно теоретическая. Без базара)))



[smokkingsize]

Что и требовалось доказать.

Совмэстно с нормальной врезкой насоса, а не той "форсуночной", на рисунке...

Тема чисто конкретно теоретическая. Без базара)))

ВистОв, приписать?



[Prostotak]

Как может работать насос при таком включении? Проведите аналогию с электрической цепью: источник энергии - насос, работающий на большое сопротивление (система отопления с батареями) вы шунтируете очень малым сопротилением (расстояние между входом и выходом насоса). Куда пойдёт ток (поток)? Ясно, что по пути наименьшего сопротивления, т.е. вода будет кружить между входом и выходом насоса. Путь решения - увеличить сопротивление между входом и выходом насоса. Т.е. можно разнести по трубе вход и выход, что для норм. работы не всегда возможно. Второе - поставить дроссельную заслонку, но это противоречит условию задачи о мин.вмешательстве. Короче, придём к той конструкции, которая продаётся на Барабане - автоматический с клапаном и ручной с краном. Если на русском - давайте изобретём велосипед



[ol8494]

Проведите аналогию с электрической цепью

Никакой связи. Хотя.... Катушка индуктивности (трансформатор) в помощь.
Аналогию можно провести с водомётом. Гуд? Или пневмокраскопультом.



[smokkingsize]

Никакой связи. Хотя.... Катушка индуктивности (трансформатор) в помощь.
Аналогию можно провести с водомётом. Гуд? Или пневмокраскопультом.

Савсэм похоже... Коня(воздух) и трепетную лань(вода)(с), в одной трубе СО, с насосом?? Кавитация? - не, не слышал...
